SENBO Materiais de construçãofornece painéis para telhados com costura vertical como parte de sua linha de produtos de sistemas de telhados metálicos. Esses painéis são laminados a partir de bobinas de metal em um perfil de nervuras altas e unidos entre si pelo intertravamento das bordas verticais dos painéis adjacentes. Eles são amplamente utilizados em edifícios públicos de grande porte e instalações industriais onde são necessárias impermeabilização de longo prazo e resistência ao vento.

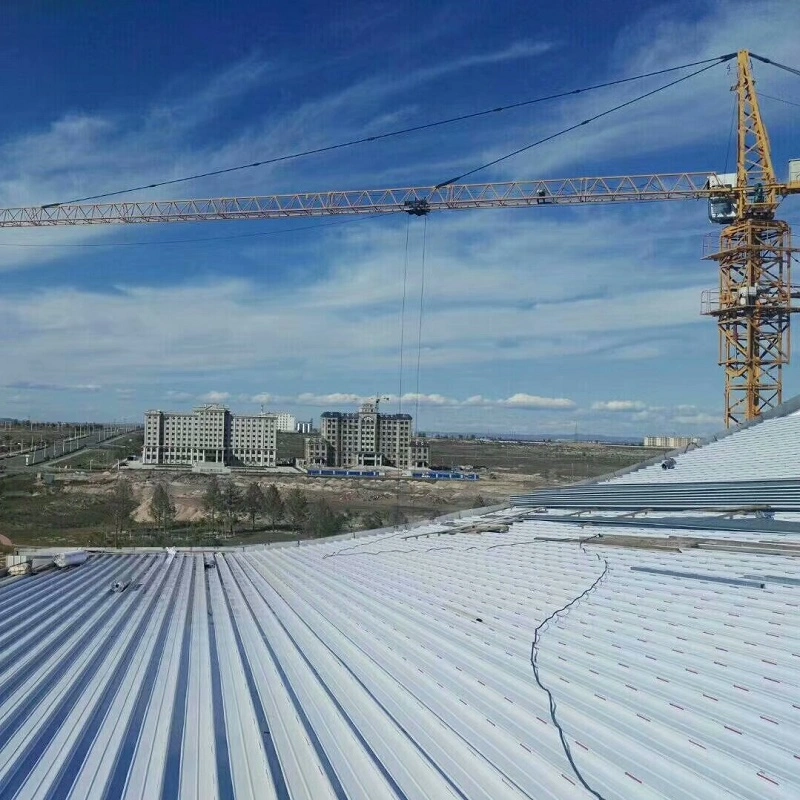

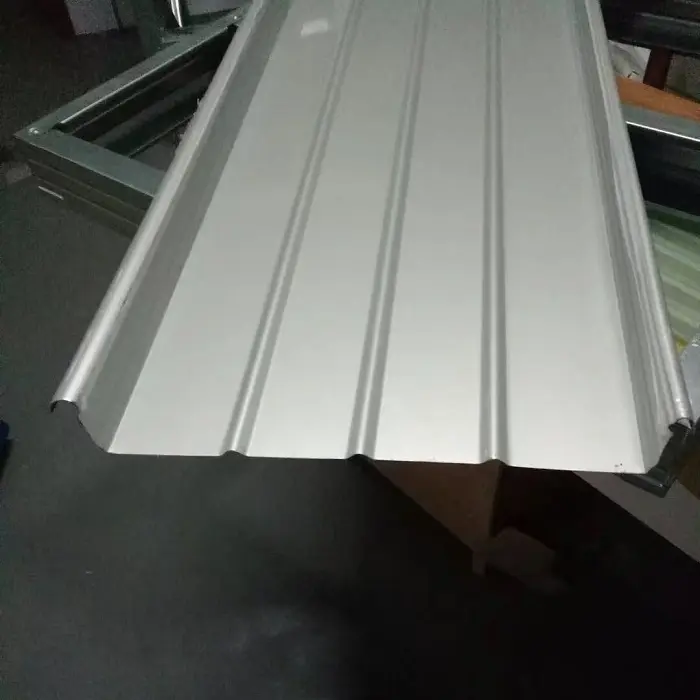

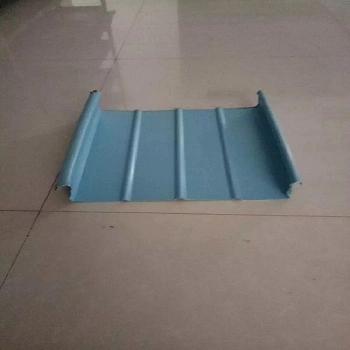

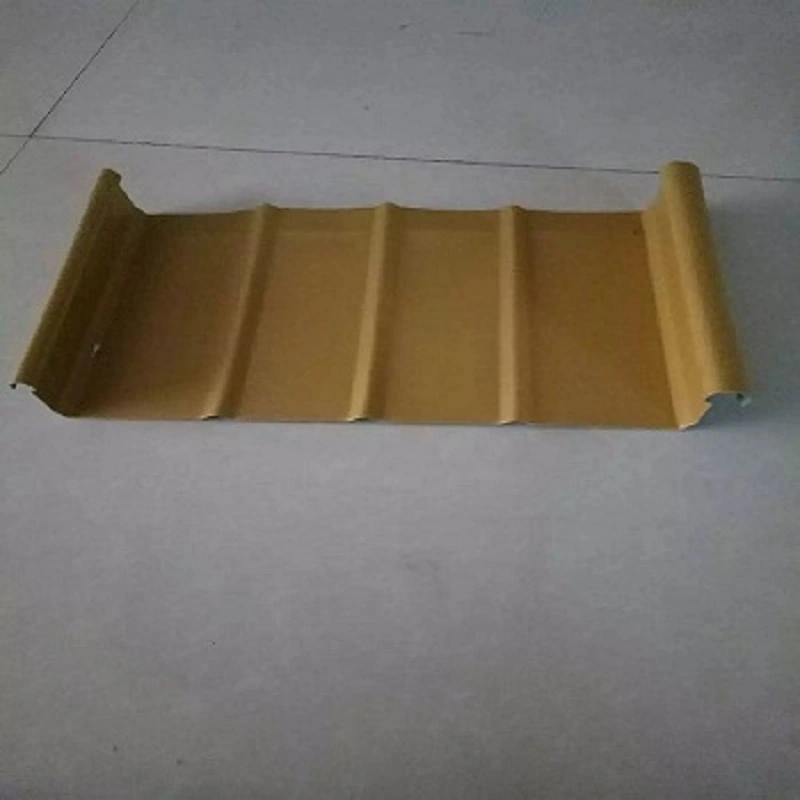

O painel de telhado com costura vertical é um componente de metal perfilado criado por bobinas de metal perfiladas em uma seção transversal de nervuras altas. Forma um conjunto de telhado integrado através do intertravamento e travamento das bordas verticais dos painéis adjacentes.
Ao contrário das chapas de aço perfiladas padrão que são fixadas diretamente nas terças com parafusos penetrantes, o sistema de costura vertical conecta os painéis às terças usando clipes de liga de alumínio especialmente projetados. Esses clipes são ancorados nas terças. Os painéis são encaixados nos clipes e uma máquina de costura interliga as bordas verticais dos painéis adjacentes usando uma trava única ou uma trava dupla de 360°. Isto cria uma conexão deslizante entre os painéis e os clipes, bem como uma vedação hermética entre os próprios painéis.
A seleção do material base depende do ambiente operacional e dos requisitos de durabilidade:
Folhas de liga de alumínio-magnésio-manganês (graus AA3004/3003):Normalmente com espessura de 0,7–1,2 mm, com limite de escoamento de pelo menos 190 MPa, resistência à tração de 240–285 MPa e densidade de 2,73 g/cm³. Isso é cerca de um terço da densidade do aço. A vida útil projetada é superior a 50 anos.
Chapas de aço Aluzinco (revestidas de alumínio-zinco):Oferece de 3 a 5 vezes a resistência à corrosão do aço galvanizado padrão.
Chapas de aço inoxidável:Adequado para edifícios públicos costeiros de grande escala que exijam elevada resistência ao vento.
Perfis de painel comuns incluem YX65-300, YX65-330, YX65-400 e YX65-430. O perfil YX65-300 apresenta uma altura de nervura de 65 mm e uma largura de cobertura efetiva de 300 mm. Os painéis devem idealmente ser contínuos ao longo da direção do declive, sem juntas ou conexões aparafusadas. O comprimento dos painéis perfilados geralmente não deve exceder 25 m, e devem ser incorporados pontos de controle de deformação.
Um sistema completo de cobertura com costura vertical normalmente emprega uma estrutura composta multicamadas. Por exemplo, o projeto do salão de exposições "Janela para o Futuro do Sul de Taihu" utiliza uma montagem de telhado composta por uma chapa de base (aço perfilado), placa de isolamento de lã de rocha e painel de telhado com costura vertical. Isso integra funções de suporte estrutural, isolamento térmico e impermeabilização. Da mesma forma, o projeto da estação de esqui Yaoxue Ice and Snow World utiliza um sistema de telhado com costura vertical de alumínio-magnésio-manganês combinado com um sistema integrado de isolamento térmico.
A resistência ao vento é um indicador crítico de desempenho para sistemas de coberturas verticais em regiões costeiras e projetos de edifícios públicos de grande escala. Como parte do projeto de restauração e reforço do telhado metálico do Terminal 2 do Aeroporto de Nanchang Changbei, o painel de telhado metálico com costura vertical HXY-400 foi submetido a testes sistemáticos por meio de testes de levantamento de vento em grande escala.
Os resultados demonstraram que o uso de clipes de reforço aumentou a capacidade de carga de sustentação do vento em 4,18 vezes em comparação com painéis sem clipes. Fatores como o espaçamento das terças, a capacidade de cisalhamento dos conectores das terças e a resistência à flexão das próprias terças influenciaram diretamente a capacidade de sustentação do vento. Pesquisas em telhados metálicos com espaçamentos variados entre terças revelaram uma correlação direta entre a carga de ruptura final do sistema de costura vertical e o espaçamento entre terças. Os resultados experimentais alinharam-se com as tendências observadas em simulações numéricas, fornecendo uma base para o projeto e construção da carga de vento final.
O sistema de cobertura com costura vertical atende aos requisitos de estanqueidade ao ar, à água e resistência ao vento através do uso de selante pré-injetado em todo o comprimento dentro dos painéis metálicos e uma trava de costura de 360°. Os painéis formam uma unidade contínua ao longo da encosta, sem juntas ou conexões de parafusos expostas, o que reduz os riscos de vazamento associados às tradicionais coberturas com fixadores expostos, como corrosão nos furos dos fixadores e degradação do selante.
Tratamentos de rufo são necessários em todas as junções onde os painéis do telhado encontram paredes de fachada ou estruturas salientes através do telhado. Os materiais de vedação são aplicados nas juntas sobrepostas. É necessária uma colagem segura com selante de silicone na sobreposição entre o rufo da base e o painel, enquanto tiras de vedação de espuma são usadas entre o rufo superior e o painel, bem como entre o remate da borda e o painel.
A expansão e contração térmica de materiais metálicos sob flutuações significativas de temperatura é um fenômeno físico inerente. A conexão deslizante entre os painéis do telhado com costura vertical e seus suportes fixos permite que os painéis se expandam e contraiam livremente ao longo da encosta em resposta às flutuações de temperatura, acomodando assim o estresse térmico.
Embora o comprimento dos painéis perfilados não deva idealmente exceder 25 metros, devem ser estabelecidos pontos de controlo de deformação apropriados para orientar a direção de expansão e contração. Isto evita empenamento ou desprendimento do painel dos conectores de suporte. Essa característica também permite a utilização de comprimentos de painel único de até 35 metros ou mais, reduzindo o número de sobreposições transversais.
O sistema de painel de telhado com costura vertical FLEX-LOK 400 foi utilizado para a cobertura metálica curva de grande vão (99m e 72m) do projeto Fase III do Centro de Convenções e Exposições de Xiamen. O sistema compreende terças galvanizadas de alta resistência, painéis de telhado com costura vertical e piso estrutural. Foi comprovado que oferece resistência ao vento e à corrosão, bem como desempenho de impermeabilização e isolamento térmico.

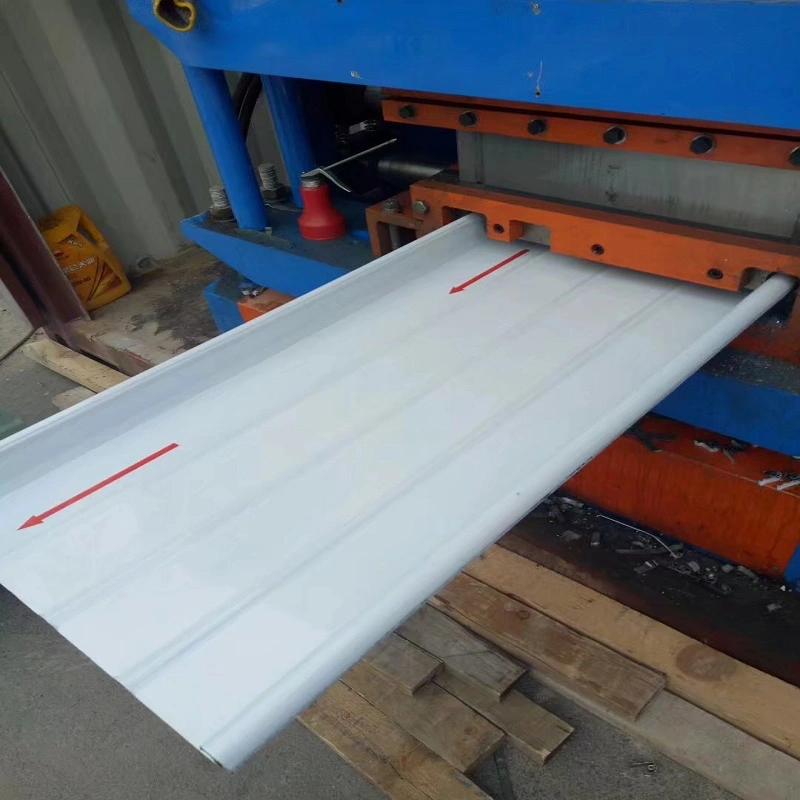

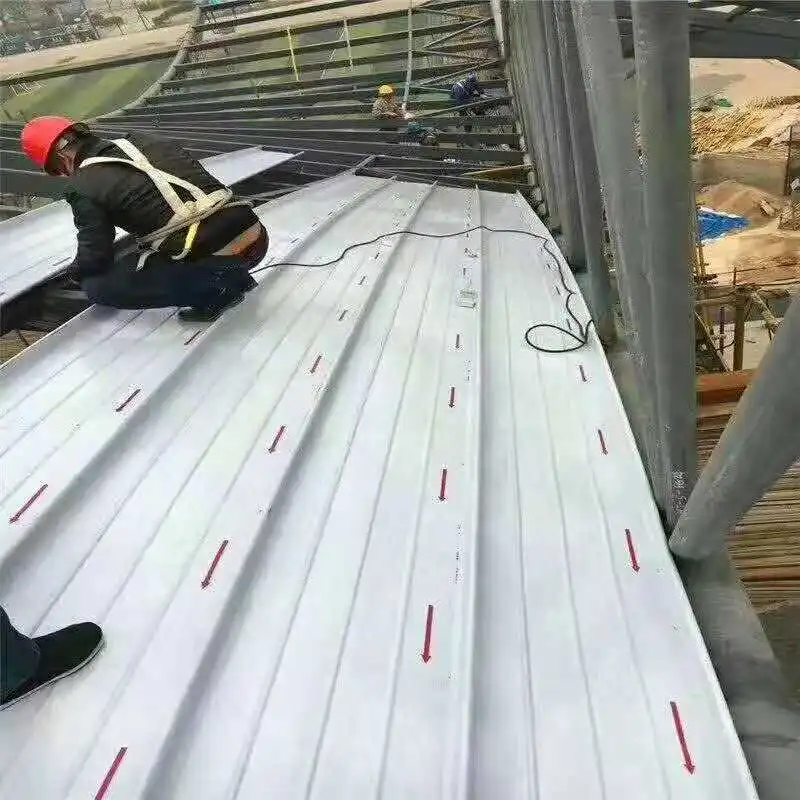

Durante a construção, os painéis do telhado foram laminados no local e os componentes foram instalados em uma direção oposta ao vento predominante. Requisitos rigorosos de posicionamento foram aplicados para a instalação de juntas detalhadas. Da mesma forma, o sistema de cobertura de alumínio-magnésio-manganês com costura vertical foi aplicado com sucesso à complexa estrutura de aço curva do projeto do Salão de Exposições "Janela para o Futuro" no sul de Taihu.
A construção e instalação de painéis de telhado com costura vertical são apoiadas por um sistema de normas. De acordo com a especificação técnica JGJ 255-2012 (Especificação Técnica para Telhados com Iluminação Natural e Coberturas Metálicas), existem desvios admissíveis claramente definidos para a qualidade da instalação: um desvio de 5–7 mm no ajuste de componentes longitudinais contínuos (com um limite de 35 metros) e um desvio de +20/+30 mm na inclinação do telhado metálico (com um limite de 50 metros).
O atlas padrão nacional 24CJ113-1 (Detalhes arquitetônicos para painéis metálicos (Parte I): Sistema de cobertura metálica com costura vertical de 360°) fornece desenhos de construção detalhados para todos os pontos de conexão, desde juntas de painéis até calhas, faixas de iluminação natural, ventiladores e condutores de proteção contra raios.
Os parâmetros a seguir baseiam-se na produção padrão e nos padrões nacionais relevantes. A personalização está disponível para atender aos requisitos específicos do projeto.
| Indicador de desempenho | Parâmetro/Especificação | Padrão/Notas |
|---|---|---|
| Padrões Aplicáveis | GB 50345, JGJ 255-2012 | Código Técnico de Engenharia de Coberturas; Especificação Técnica para Coberturas com Iluminação Natural e Coberturas Metálicas |
| Referência de projeto | 24CJ113-1 | Detalhes de construção para sistemas de cobertura metálica com costura vertical de 360° |
| Material Básico | Liga Al-Mg-Mn (AA3004/3003) / Aço revestido com Al-Zn / Aço inoxidável | Selecionado com base no ambiente operacional |
| Espessura Al-Mg-Mn | 0,7–1,2 mm | 0,9 mm comumente usado |
| Resistência ao rendimento de Al-Mg-Mn | ≥190MPa | Resistência à tração: 240–285 MPa |
| Perfil típico | YX65-300/330/400/430 | Altura das costelas: 65 mm |
| Limite de comprimento do painel | ≤25 m (recomendado) | Pontos de controle de orientação de deformação necessários |
| Comprimento da volta da calha | ≥150 mm (≥200 mm se não houver calha de beiral) | De acordo com os requisitos JGJ 255-2012 |
| Altura intermitente | ≥250 mm (requisito mínimo de código) | GB50693-2011 |
| Resistência à elevação do vento | O reforço com clipes aumenta a capacidade em 4,18x | Verificado por testes em grande escala no Aeroporto de Changbei |
1. Impermeabilização Estrutural sem Furos de Fixação.Nenhum parafuso penetra na superfície do painel. Uma conexão de intertravamento com costura de 360° combinada com selante pré-injetado contínuo reduz os riscos de vazamento associados aos furos de fixação.
2. Resistência ao vento verificável e ajustável.Testes de levantamento de vento em grande escala confirmam que os clipes de reforço podem aumentar a capacidade de carga em 4,18 vezes. Fatores como o espaçamento das terças e a capacidade de carga do conector influenciam diretamente o desempenho da resistência ao vento do telhado.
3. Expansão e Contração Térmica Adaptativa.Os clipes deslizantes permitem que os painéis se expandam e contraiam livremente ao longo da encosta. Os pontos de controle que guiam a deformação garantem que o movimento ocorra na direção pretendida, evitando empenamento ou desprendimento do painel.
4. Diversas opções de materiais.Liga de alumínio-magnésio-manganês (vida útil superior a 50 anos), aço revestido com Al-Zn e aço inoxidável estão disponíveis para atender a vários ambientes corrosivos e requisitos de projeto.
5. Suporte abrangente a padrões.O projeto, o detalhamento estrutural e a aceitação da instalação são suportados pelo GB 50345, JGJ 255-2012 e pelo atlas padrão nacional 24CJ113-1.
Para design resistente ao vento:O espaçamento da terça e o tipo de clipe afetam significativamente a capacidade de sustentação do vento. Testes em escala real ou cálculos de engenharia devem ser usados para verificar a configuração selecionada. Clipes de reforço podem ser necessários em regiões com ventos fortes.
Para aplicações de painel longo:Se o comprimento do painel exceder 25 m, incluir pontos de controle de deformação para orientar o movimento térmico. Confirme se o detalhe do clipe deslizante permite a amplitude de movimento esperada sem emperramento.
Para ambientes corrosivos:Selecione o material base de acordo com as condições de exposição. A liga Al-Mg-Mn e o aço inoxidável são adequados para atmosferas costeiras ou industriais. Verifique a compatibilidade do revestimento com os fatores ambientais locais.
Durante a instalação:Os painéis são normalmente laminados no local ou na fábrica. Certifique-se de que o processo de costura seja realizado com equipamento calibrado. Instale os painéis em uma direção oposta ao vento predominante, sempre que possível. Verifique se todos os rufos e selantes estão corretamente colocados antes de costurar.
1.Sistemas de cobertura metálica para grandes centros de transporte, como terminais de aeroportos e estações ferroviárias de alta velocidade.
2.Coberturas metálicas para edifícios públicos de grande porte, incluindo estádios, centros de exposições e teatros.
3.Cobertura para estruturas de aço curvas ou de formato complexo de grandes vãos, com capacidades de curvatura e flexão disponíveis.
4.Edifícios em zonas costeiras propensas a tufões que exijam elevadas classificações de resistência ao vento, utilizando medidas de reforço de clipes quando necessário.
As chapas perfiladas convencionais são fixadas através da superfície do painel com parafusos, criando pontos de penetração que podem se tornar caminhos de vazamento com o tempo. Os painéis de costura vertical usam clipes ocultos e uma junta com costura mecânica, para que não haja fixadores expostos. Isto reduz o risco de entrada de água e permite o movimento térmico através de uma conexão deslizante.
Para ambientes costeiros ou de alta corrosão, normalmente é recomendada liga de alumínio-magnésio-manganês ou aço inoxidável. A liga Al-Mg-Mn oferece boa resistência à corrosão e longa vida útil, enquanto o aço inoxidável oferece maior resistência para projetos resistentes ao vento. O aço revestido com Al-Zn pode ser utilizado em condições menos agressivas.
Os painéis são fixados à estrutura através de clipes que permitem a movimentação ao longo do comprimento do painel. Isto significa que os painéis podem expandir e contrair sem impor tensão nos fixadores ou causar enlatamento de óleo. Pontos de controle de deformação podem ser necessários em painéis longos para direcionar o movimento e evitar flambagem.
Sim. Os painéis podem ser laminados e depois curvados para seguir formas convexas ou côncavas do telhado. Projetos como o Centro de Convenções e Exposições de Xiamen usaram sistemas de costura vertical para telhados curvos de grandes vãos. A capacidade específica de curvamento depende do perfil e da espessura do material.
JGJ 255-2012 fornece tolerâncias de instalação, incluindo um desvio de 5–7 mm para componentes longitudinais contínuos e um desvio de +20/+30 mm para inclinação do telhado. O atlas padrão nacional 24CJ113-1 fornece desenhos detalhados de conexão. A estanqueidade à água é normalmente verificada por inspeção visual e, quando necessário, por testes de mangueiras ou lagoas.
