Chapas de aço perfiladas são painéis formados a frio produzidos por laminação de tiras de aço revestidas ou chapeadas em seções transversais em forma de onda.SMateriais de construção ENBOfornece essas chapas para aplicações em telhados, paredes e pisos em edifícios com estrutura de aço, com foco na precisão dimensional, desempenho de revestimento e vida útil de longo prazo.
O substrato base é selecionado de acordo com o ambiente de aplicação e durabilidade necessária. As opções comuns incluem aço galvanizado por imersão a quente, aço revestido com liga de alumínio-zinco, aço com revestimento colorido, aço inoxidável e liga de alumínio. Para a maioria das aplicações arquitetônicas, o aço galvanizado ou revestido com alumínio-zinco oferece o melhor equilíbrio entre custo e resistência à corrosão. A espessura da chapa normalmente varia de 0,25 mm a 2,3 mm, sendo 0,4 mm a 1,6 mm mais comum na construção civil.
O sistema de revestimento determina quão bem a chapa resiste à corrosão atmosférica e mantém sua aparência ao longo do tempo. Vários tipos de revestimento estão disponíveis:
Revestimento galvanizado por imersão a quente:Os pesos do revestimento de zinco variam de Z100 a Z450. Revestimentos mais pesados proporcionam maior vida útil em ambientes corrosivos. Z275 é uma especificação comum para aplicações gerais de construção.
Revestimento de liga de alumínio-zinco:AZ150 é a especificação padrão para coberturas. O revestimento contém aproximadamente 55% de alumínio, 43,5% de zinco e 1,5% de silício, oferecendo resistência à corrosão três a cinco vezes maior que um revestimento de zinco comparável. Isto o torna adequado para ambientes costeiros e industriais.

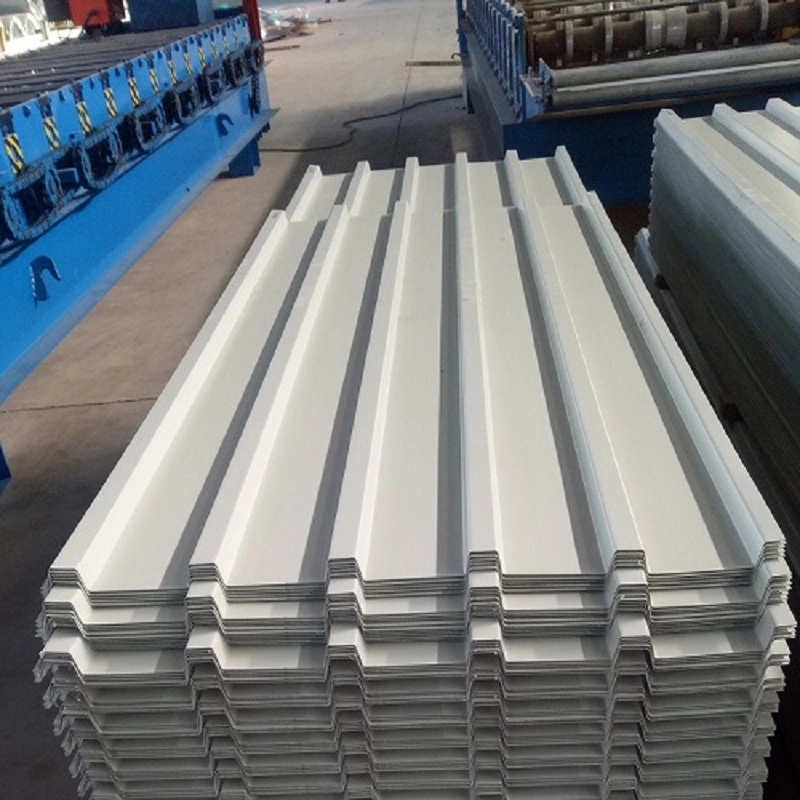

Revestimentos coloridos:Revestimentos de poliéster (PE), poliéster de alta durabilidade (HDP) e fluoreto de polivinilideno (PVDF) são aplicados sobre o revestimento metálico para fins estéticos e de proteção adicional. O PVDF oferece a melhor resistência UV e retenção de cor entre os três.
As chapas de aço perfiladas são agrupadas por altura de onda, o que afeta diretamente a rigidez à flexão e a capacidade de expansão:
Folhas de ondas baixas (altura de onda abaixo de 30 mm):Esses painéis apresentam menor rigidez à flexão e são utilizados principalmente como revestimento de paredes. Eles são leves e econômicos para aplicações verticais onde os requisitos de vão são moderados.
Folhas de ondas médias (altura das ondas 30–70 mm):Eles oferecem um equilíbrio entre rigidez e eficiência do material, tornando-os adequados para aplicações em telhados e paredes. Muitos telhados de edifícios industriais utilizam perfis de ondas médias.
Folhas de ondas altas (altura de onda de 70 mm e acima):Eles fornecem a maior rigidez à flexão e são especificados para sistemas de telhado com vãos mais longos ou requisitos de carga mais elevados. Eles são comumente usados em edifícios públicos de grande vão.
O sistema de designação do painel usa o formato YX[altura da onda]-[espaçamento das ondas]-[largura de cobertura efetiva]. Por exemplo, YX15-380-760 indica uma altura de onda de 15 mm, espaçamento de onda de 380 mm e largura de cobertura efetiva de 760 mm. A espessura da chapa é especificada separadamente.
| Parâmetro | Faixa/Opções | Notas |
|---|---|---|
| Substrato Base | Aço galvanizado por imersão a quente, aço revestido com liga Al-Zn, aço com revestimento colorido, aço inoxidável, liga de alumínio | Selecionado por ambiente e aplicação |
| Espessura da Folha | 0,25–2,3 mm | 0,4–1,6 mm comum para construção |
| Altura da Onda | 10–200 mm | Tipos de ondas baixas, médias e altas |
| Largura da folha base | 600–1270 mm | Depende do perfil |
| Revestimento de Zinco | Z100, Z150, Z275, Z450 | Galvanizado por imersão a quente |
| Revestimento Al-Zn | AZ100, AZ150, AZ200 | Liga de alumínio-zinco revestida |
| Força de rendimento | 235–550 MPa | Depende do grau do substrato |
| Padrão Aplicável | GB/T 12755-2008 | Chapas de aço perfiladas para construção |
Modelos de painéis comuns por aplicação:
Painéis de telhado:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Painéis de parede:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Perfis de deck de piso:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (tipo fechado)
O desempenho estrutural de uma chapa de aço perfilada depende da altura da onda, da espessura da chapa e do grau do substrato. Perfis de onda mais altos proporcionam maior momento de inércia e podem se estender ainda mais entre os suportes. Para aplicações em telhados, a espessura mínima recomendada da chapa é de 0,6 mm. Os painéis de parede devem ter pelo menos 0,5 mm de espessura e os perfis de piso utilizados em lajes mistas devem ter uma espessura mínima de 0,8 mm.
Quando a espessura da chapa excede 1,2 mm, a conformação torna-se mais difícil e a soldagem de pinos através do convés pode não penetrar de forma confiável tanto na chapa quanto na viga de suporte. Por esta razão, a espessura prática da chapa é normalmente limitada a 1,5 mm ou menos para painéis perfilados.
As chapas perfiladas podem contribuir para a estabilidade lateral geral de um edifício de aço através da ação do diafragma. Isto requer uma fixação adequada ao longo de todas as bordas da chapa e nos suportes intermediários. O padrão de fixação deverá ser especificado nos desenhos do projeto.
Para aplicações em telhados:Selecione um perfil com altura de onda e espessura de chapa suficientes para o vão necessário e as cargas de projeto. Substrato revestido de alumínio-zinco (AZ150) é recomendado para ambientes costeiros e industriais. Todas as voltas finais e laterais devem ser vedadas de acordo com a inclinação do telhado e a intensidade de chuva local.
Para aplicações em parede:Perfis de ondas baixas são geralmente adequados. A cor e o acabamento do painel devem ser selecionados para combinar com a estética geral do edifício. Para edifícios em áreas com ventos fortes, verifique o padrão de fixação com o fabricante do painel.
Para pisos:Use um perfil projetado especificamente para construção de lajes mistas. A espessura mínima da chapa é de 0,8 mm. Confirme se o perfil é compatível com o diâmetro do pino de cisalhamento e o procedimento de soldagem especificados.
Durante a instalação:Manuseie as folhas com cuidado para evitar danos e deformações no revestimento. Use equipamento de elevação que distribua a carga uniformemente. As bordas cortadas devem ser protegidas para evitar o início da corrosão. Remova aparas de metal da superfície do painel após cortar e furar.
Chapas de aço perfiladas são frequentemente instaladas junto comPainéis sanduíche de lã de rochana construção de sistemas de envelope. As chapas perfiladas de camada única podem servir como revestimento interno de uma montagem sanduíche, enquanto o painel isolado fornece a barreira térmica. Em sistemas de piso,Deck de pisoos perfis trabalham com armadura e concreto para formar lajes mistas. O suporteSistemas acessórios para materiais de construção, incluindo terças, fixadores, rufos e selantes, devem ser selecionados para corresponder ao perfil do painel e às condições do projeto. Nossa equipe de engenharia pode fornecer desenhos de layout coordenados para esses sistemas combinados.
1.Telhados e paredes de instalações industriais onde é necessária uma envolvente leve e económica.
2.Revestimento de armazéns e instalações logísticas, utilizando perfis de ondas médias para paredes e coberturas.
3.Edifícios públicos, como terminais de aeroportos, estações ferroviárias e instalações desportivas, onde são especificados perfis de telhado de longo vão.
4.Edifícios em estrutura metálica onde a chapa perfilada contribui para a estabilidade lateral global da moldura.
5.Sistemas de pisos em edifícios com estrutura metálica, utilizando decks perfilados como fôrma permanente para lajes mistas.
Para painéis de parede a espessura mínima é de 0,5 mm. Os painéis do telhado devem ter pelo menos 0,6 mm de espessura. Os perfis de piso utilizados em lajes mistas requerem uma espessura mínima de 0,8 mm. Esses valores se aplicam a substratos de aço padrão e podem precisar ser aumentados para aplicações de alta carga ou vãos longos.
O revestimento de liga de alumínio-zinco (AZ150) oferece resistência à corrosão três a cinco vezes maior que um revestimento de zinco comparável. O componente de alumínio forma uma camada de barreira estável, enquanto o componente de zinco fornece proteção sacrificial nas bordas cortadas. Para ambientes costeiros ou industriais, geralmente é recomendado aço com revestimento AZ. Para aplicações interiores padrão, o aço galvanizado é adequado.
Espessuras de chapa acima de 1,2 mm tornam difícil formar perfis complexos. Além disso, a soldagem de pinos através do convés pode não penetrar de forma confiável em chapas com espessura superior a 1,2 mm quando usada em sistemas de piso composto. Para a maioria das aplicações de chapa perfilada, o limite superior prático é de 1,5 mm.
Sim. Quando devidamente fixadas ao longo de todas as bordas e em suportes intermediários, as chapas perfiladas podem transferir forças de cisalhamento no plano e contribuir para a estabilidade do edifício. O padrão de fixação deve ser projetado para este fim, com espaçamento de fixadores e distância de borda adequados. Confirme a capacidade do diafragma com o engenheiro estrutural.
Todos os cortes de campo expõem o substrato de aço e devem ser protegidos com revestimento de retoque ou tinta rica em zinco. Remova imediatamente aparas de metal e aparas de perfuração, pois podem enferrujar e manchar a superfície do painel. Para aço revestido de alumínio-zinco, as bordas cortadas expostas ainda se beneficiam da proteção sacrificial do revestimento circundante, mas o tratamento de retoque ainda é recomendado.
