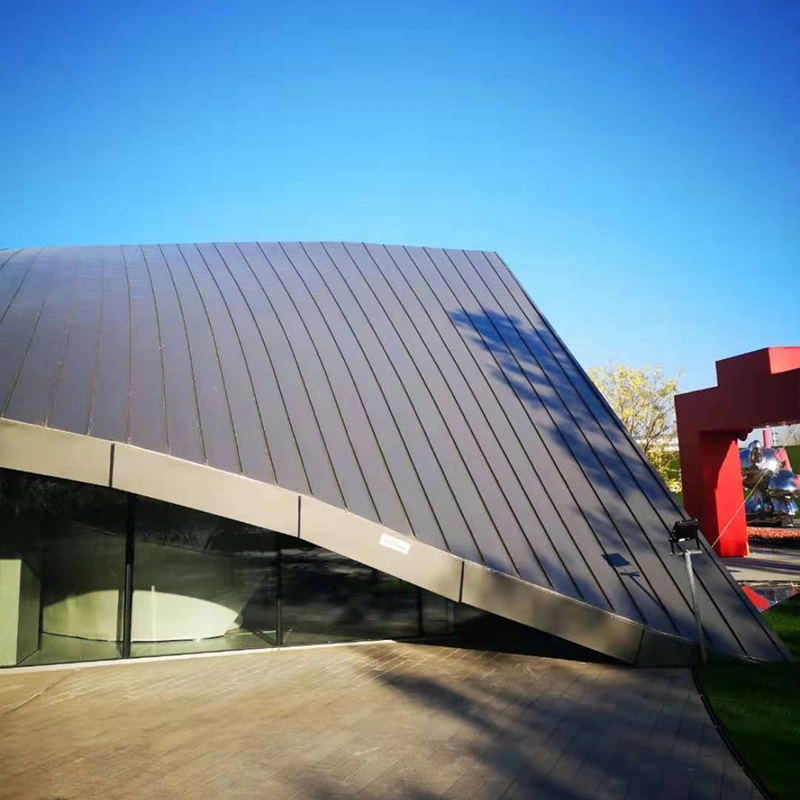

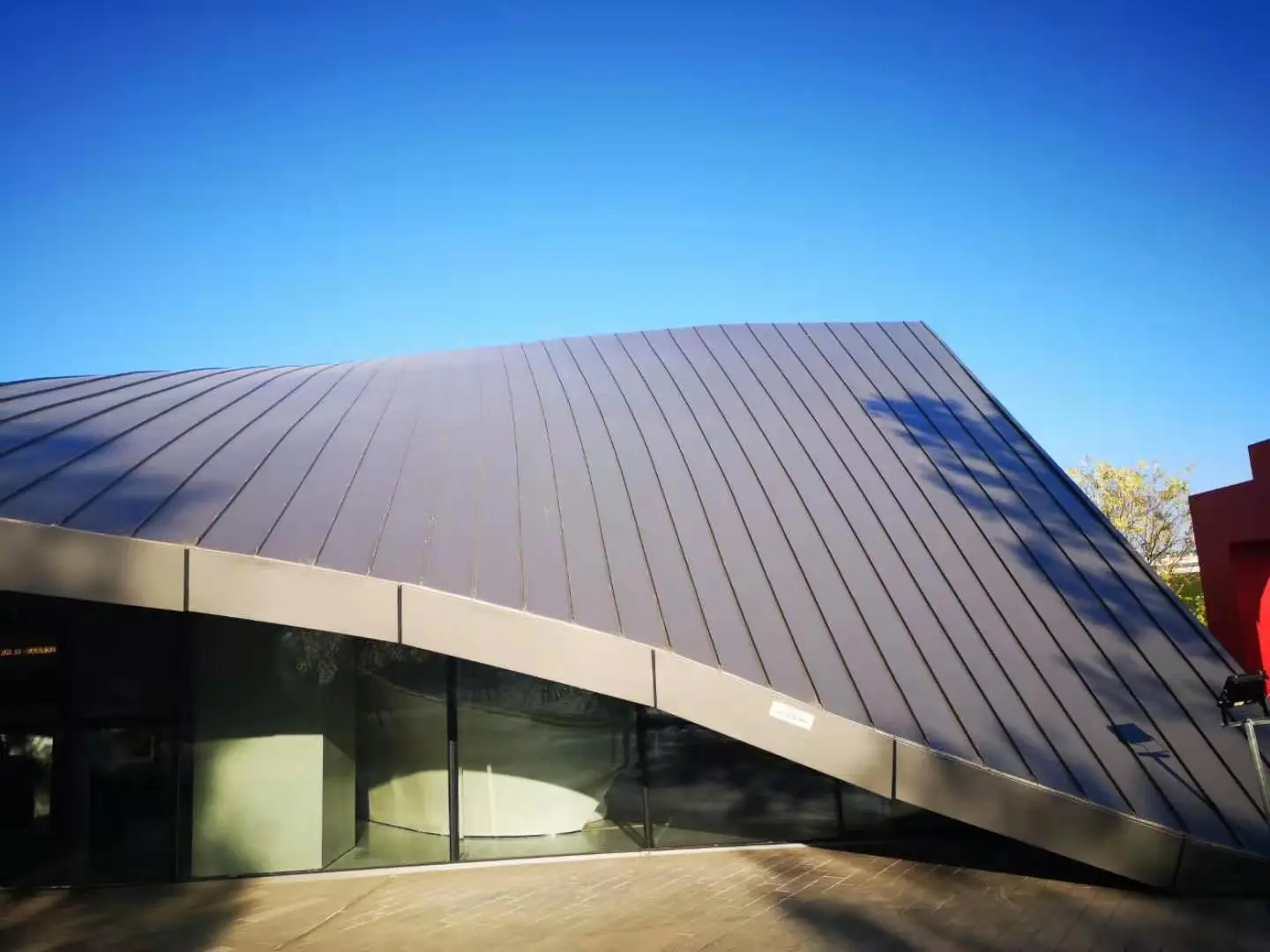

Painéis decorativos para coberturas metálicas formam a camada visual externa de um sistema de cobertura metálica, instalados separadamente da camada impermeabilizante. A impermeabilização é feita pelo painel estrutural da cobertura abaixo, enquanto o painel decorativo expressa a forma arquitetônica e proporciona benefícios secundários como sombreamento, melhoria acústica e proteção da membrana impermeabilizante. A SENBO fornece a esses painéis certificados de materiais e registros de inspeção dimensional, e a equipe do projeto fornece suporte técnico para o layout do painel e sequência de instalação.
A seleção do material do painel decorativo depende da forma, peso e resistência às intempéries exigidos. As seguintes opções são comumente usadas:
Para painéis arquitetônicos de alumínio, recomenda-se um revestimento de fluorocarbono PVDF. O teor de resina deve ser de pelo menos 70% e a espessura do revestimento deve atender YS/T 429.2. O PVDF oferece forte resistência à luz ultravioleta e mantém a estabilidade da cor por mais de 20 anos com desbotamento ou escamação mínimos.
A camada decorativa é normalmente instalada acima da impermeabilização para criar um telhado metálico de camada dupla. No telhado do hall de entrada do Novo Centro Internacional de Exposições da China Fase II, a montagem de baixo para cima foi: uma chapa perfilada de Al-Zn de 0,8 mm com costuras verticais como camada impermeável, uma membrana impermeável, isolamento térmico, um sistema de moldura decorativa e a superfície do painel decorativo. Esta separação mantém a impermeabilização independente da camada estética.
| Item | Valor | Referência ou Nota |
|---|---|---|
| Padrão governante | JGJ 255-2012 | Especificação técnica para coberturas com iluminação natural e coberturas metálicas |
| Referência de projeto | 25CJ113-2 | Detalhes arquitetônicos para painéis metálicos (II) |
| Resistência à tração Al-Mg-Mn | 240–285MPa | Grau AA3004 |
| Resistência ao escoamento de Al-Mg-Mn | ≥190MPa | Grau AA3004 |
| Espessura do painel | Alumínio sólido: 2,0–3,0 mm; folha perfilada: 0,6–1,2 mm | Depende do tipo e design |
| Núcleo de favo de mel | Lado da célula ≤9,53 mm; parede ≥0,07 mm | Aprox. hexagonal regular |
| Revestimento | PVDF (recomendado) ou poliéster | Conteúdo de resina PVDF ≥70% |
| Faixa de temperatura de revestimento | -40°C a 150°C | Fluorcarbono PVDF |
| Resistência à corrosão | 4–6 vezes aço galvanizado | Revestimento Al-Zn de alto desempenho |
| Métodos de instalação | Costura permanente, gancho, montagem unitizada | Depende do tipo de painel |
A expansão do Terminal 5 de um grande aeroporto internacional utilizou 267.000 m² de cobertura metálica no terminal principal, saguões e pontes de embarque. Os painéis decorativos eram chapas de aço perfiladas de alta resistência com 0,8 mm de espessura e revestimento de alto teor de Al-Zn, proporcionando quatro a seis vezes a resistência à corrosão do aço galvanizado padrão. A superfície de PVDF permaneceu estável entre -40°C e 150°C, oferecendo proteção UV de longo prazo. O projeto recebeu o Prêmio Ouro de Engenharia de Sistemas de Invólucros Metálicos no 2024 Architectural Waterproofing Industry Science and Technology Awards.
A Fase II do Novo Centro Internacional de Exposições da China em Pequim cobre cerca de 280.000 m² de cobertura metálica. A cobertura da sala de registro utilizou painéis de alumínio de 3 mm de espessura com revestimento de PVDF como camada decorativa, suportados por estrutura de tubo quadrado de liga de alumínio. Abaixo da camada decorativa, a cobertura incluía uma camada impermeável de aço perfilado Al-Zn de 0,8 mm com costuras verticais, duas camadas de isolamento de lã de rocha totalizando 140 mm com densidade de 160 kg/m³, uma membrana TPO e uma camada de absorção acústica de aço perfilado perfurado. Os painéis decorativos foram instalados independentemente da impermeabilização, conseguindo o efeito visual pretendido sem comprometer a estanqueidade.
O Centro Internacional de Exposições Xuzhou Huaihai utilizou um sistema de painéis decorativos com elevações escalonadas e níveis que se cruzam. A cornija superior utilizou folheado de alumínio com 3 mm de espessura e a cornija inferior utilizou painéis compostos de alumínio com 4 mm de espessura. A equipe do projeto usou Rhino e Grasshopper para modelagem paramétrica para analisar a curvatura e otimizar painéis com quatro vértices não coplanares em formas planas. O telhado decorativo foi montado com instalação modular, e a envolvente completa do edifício passou na validação de engenharia quanto à durabilidade, impermeabilização, desempenho térmico e integridade estrutural.
O local principal do Fórum Zhongguancun utilizou um sistema irregular de painel alveolar de alumínio com curva dupla para 6.000 m² de área de telhado. Mais de 1.000 especificações exclusivas de painéis foram organizadas em configurações em camadas. A estrutura de suporte utilizou uma estrutura radiante em forma de leque com suportes ajustáveis multidirecionais permitindo rotação no plano de ±15° e ajuste angular entre 75° e 105°. Dois a três painéis alveolares foram montados em uma única unidade de estrutura na fábrica e depois instalados no local como módulos completos. Esta abordagem pré-fabricada reduziu o cronograma de construção em quase um terço em comparação com os métodos tradicionais.
A camada impermeabilizante é uma chapa ou membrana metálica contínua que impede a entrada de água. O painel decorativo fica acima dele e não precisa ser estanque. Esta separação significa que a camada decorativa pode ser perfurada, curvada ou revestida sem afetar a resistência do telhado às intempéries.

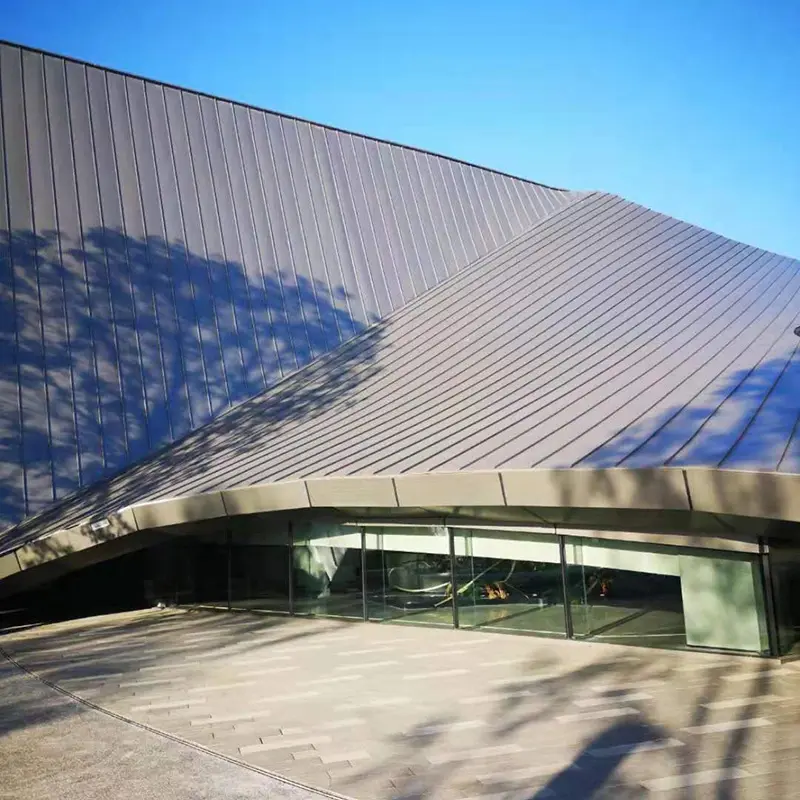

As chapas perfiladas de liga Al-Mg-Mn podem ser perfiladas em formas curvas e são frequentemente usadas para telhados lisos e de curvatura única. Para superfícies de curva dupla ou de forma livre, os painéis alveolares de alumínio são mais adequados porque podem ser fabricados em formas complexas e não planas, mantendo o nivelamento.
Todos os painéis para a mesma superfície devem vir do mesmo lote de bobinas, quando possível. Se vários lotes forem inevitáveis, a diferença de cor deverá ser controlada para um valor ΔE especificado. Os revestimentos PVDF do mesmo sistema de pintura tendem a ter cor e brilho consistentes.
Sim, painéis metálicos decorativos podem ser adicionados sobre um telhado existente para alterar a aparência ou melhorar o desempenho térmico, desde que a estrutura existente possa suportar o peso adicional. Uma avaliação estrutural é necessária antes de prosseguir.
Os fornecedores devem fornecer certificados de material para liga de alumínio ou substrato de aço, relatórios de espessura de revestimento e registros de inspeção dimensional. Para geometrias complexas, os desenhos de fabricação e os cronogramas dos painéis devem ser revisados antes da produção. As verificações de recebimento no local devem confirmar as dimensões do painel, o acabamento superficial e a ausência de danos de transporte.
