SENBO Materiais de construçãofornece painéis de telhado arqueado Alu-Mg-Mn como parte de sua linha de produtos de sistema de telhado metálico. Esses painéis são fabricados em liga de alumínio-magnésio-manganês da série AA3004 e são formados em perfis curvos e não padronizados para atender aos requisitos arquitetônicos de geometrias complexas de telhado.

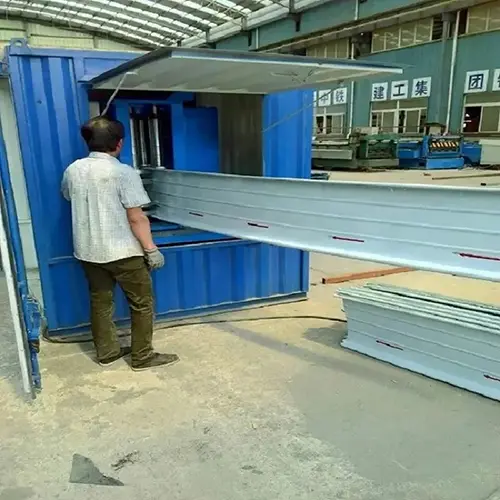

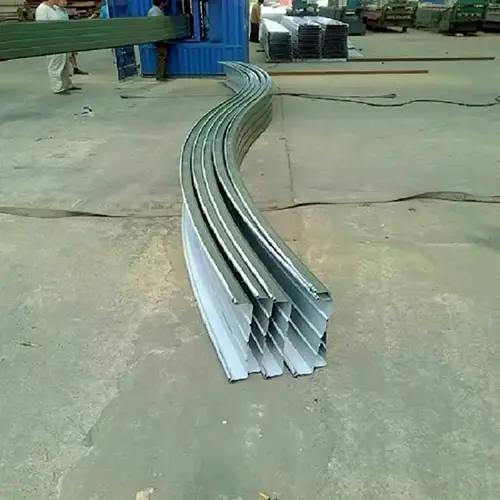

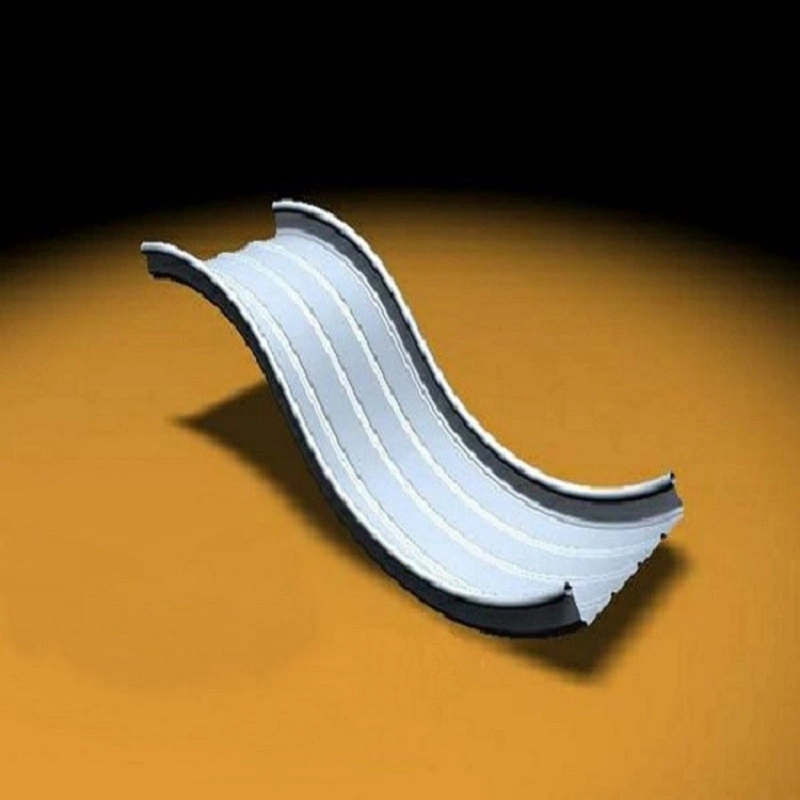

O painel de telhado arqueado Al-Mg-Mn é um painel perfilado especializado produzido usando equipamento de perfilagem de alta velocidade e precisão. A composição do substrato inclui 1,0%–1,5% de manganês e 0,8%–1,3% de magnésio, com o alumínio constituindo o restante. Como um derivado dos painéis padrão de Al-Mg-Mn com costura vertical, o painel arqueado passa por um processo de formação especializado para transformar folhas planas em formas curvas. Isso suporta projetos arquitetônicos modernos, como formas de telhado arqueadas, curvas e esféricas.

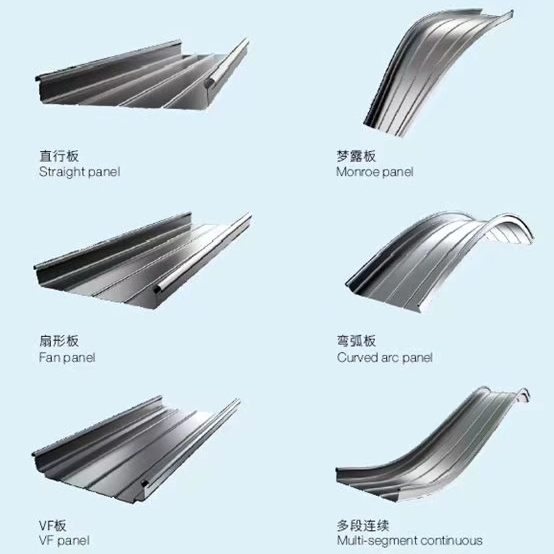

Os perfis disponíveis incluem modelos como YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 e YX28-205-820. Painéis cônicos e em forma de leque também podem ser personalizados para atender aos requisitos específicos do projeto.

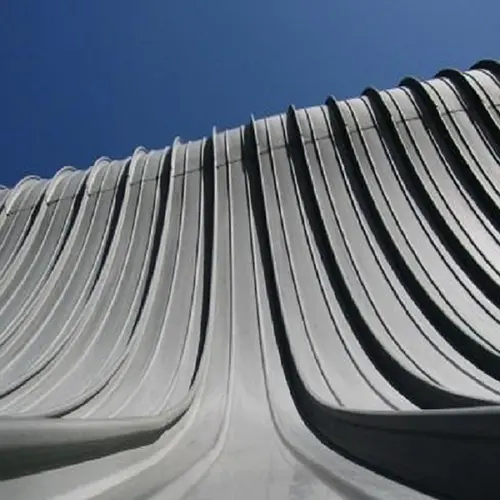

Esses painéis são amplamente utilizados em sistemas de cobertura não padronizados de grandes edifícios públicos, incluindo terminais de aeroportos, estádios e centros de conferências e exposições. A superfície do produto é tratada por meio de um processo de revestimento pré-laminado e está disponível com revestimento de fluorocarbono PVDF, combinando estética arquitetônica com durabilidade.

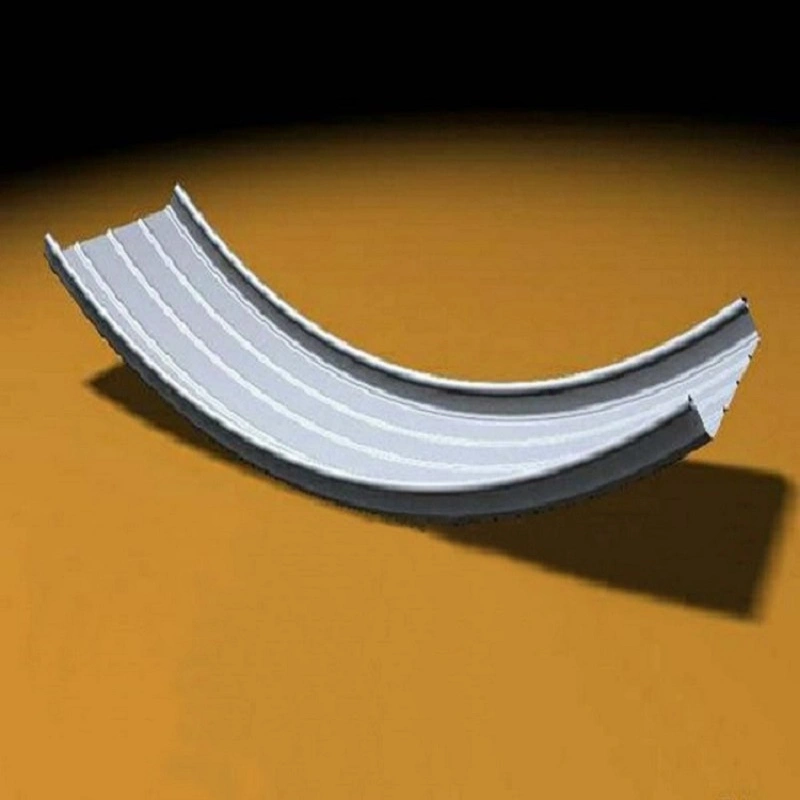

A liga de alumínio-magnésio-manganês oferece um equilíbrio entre resistência e flexibilidade, tornando-a adequada para formar formas complexas de telhado, como superfícies curvas 3D, esféricas e em forma de leque. Através de tecnologias especializadas de produção de painéis curvos e em forma de leque, esses painéis arqueados podem atender a diversos requisitos de design, mantendo o desempenho à prova d'água.
O produto é aplicável a diversas formas arquitetônicas, incluindo telhados com curvatura positiva ou negativa, telhados arqueados, telhados de inclinação simples e dupla, estruturas de telhado interligadas, telhados inclinados e telhados curvos.
O projeto de cobertura entre armazéns no Zhangzhou Grain Depot em Fujian utilizou um sistema de telhado corrugado arqueado revestido de alumínio-magnésio-manganês. A estrutura se estende por 18 metros e 108 metros de comprimento, cobrindo uma área total de quase 2.000 metros quadrados.
A cobertura possui painéis corrugados de alumínio-magnésio-manganês modelo YT6118 com espessura de 1,2 mm. A altura do arco é de 4,085 metros e a relação altura-vão é de 0,23. A instalação foi concluída em seis dias. Os painéis foram fabricados unindo três unidades menores em uma única unidade básica, que foi então içada e fixada a componentes de aço embutidos. As unidades foram conectadas usando um método de costura estanque.
O alumínio tem densidade de aproximadamente 2,73 g/cm³, cerca de um terço da do aço. Painéis de alumínio-magnésio-manganês apresentam uma resistência ao escoamento de pelo menos 190 MPa, uma resistência à tração de 240–285 MPa e um alongamento de pelo menos 3%. Ao mesmo tempo que mantêm a integridade estrutural, estes painéis arqueados reduzem a carga morta do sistema de cobertura.
No projeto Zhangzhou Grain Depot, o projeto considerou uma carga móvel uniformemente distribuída de 0,3 kN/m² e uma pressão de vento projetada de 0,40 kN/m² com base em um período de retorno de 10 anos.
O substrato de liga de alumínio-magnésio-manganês possui propriedades inerentes de resistência à ferrugem. A camada de óxido superficial formada naturalmente evita a oxidação e a corrosão, ao mesmo tempo que oferece resistência a ácidos e álcalis. Os painéis revestidos podem formar uma película protetora autocurativa em ambientes agressivos, tornando-os adequados para climas úmidos. A vida útil projetada é superior a 50 anos, com garantia de revestimento de 15 a 20 anos.
Os parâmetros a seguir são baseados na produção padrão e nos padrões relevantes. A personalização está disponível para atender aos requisitos específicos do projeto.
| Indicador de desempenho | Parâmetro/Especificação | Notas/Base Padrão |
|---|---|---|
| Grau do substrato | AA3004 (AlMg1Mn1) | Mn 1,0% –1,5%, Mg 0,8% –1,3%, saldo de alumínio |
| Espessura Comum | 0,7 mm – 1,2 mm | |
| Perfis Comuns | YX65-300/330/400/430/500, YX28-205-820 | Painéis em forma de leque, cônicos e curvos personalizáveis |
| Densidade | 2,73g/cm³ | Aprox. 1/3 do aço |
| Resistência à tracção | 240 – 285 MPa | Têmpera AA3004 H36/H46 |
| Força de rendimento | ≥190MPa | |
| Alongamento | ≥3% | |
| Vida útil do projeto | >50 anos | |
| Referência de padrão de material | Série GB/T 3880 para folhas de liga de alumínio | Verifique com certificado de produto específico |
1. Modelagem flexível para projetos complexos.Os painéis podem ser processados em formas irregulares, como painéis em forma de leque, cônicos, curvados convexos e côncavos e esféricos. Isto atende aos requisitos de design personalizado da arquitetura moderna para superfícies curvas e telhados arqueados.
2. Leve com alta resistência à tração.Com densidade cerca de um terço da do aço e resistência à tração acima de 240 MPa, os painéis atendem aos requisitos para coberturas de grandes vãos, inclusive vãos superiores a 18 metros.
3. Resistência à corrosão e longa vida útil.A liga forma naturalmente uma camada protetora de óxido. O sistema foi projetado para uma vida útil superior a 50 anos, com garantia de revestimento de 15 a 20 anos.

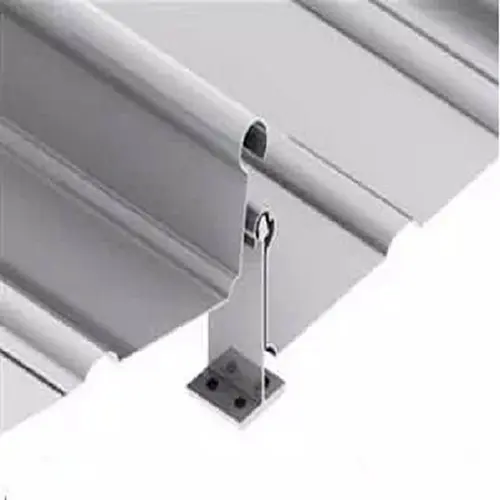

4. Impermeabilização confiável por meio de intertravamento modular.O processo modular de conexão de costura interligada garante juntas de painel firmes e desempenho confiável de drenagem e impermeabilização.
5. Material reciclável.O material da liga de alumínio é totalmente reciclável, o que apoia os objetivos de construção ecológica.
Para telhados curvos ou esféricos:Trabalhe com o fabricante no início da fase de projeto para confirmar o raio de curvatura alcançável para o perfil e espessura selecionados. Painéis em forma de leque e cônicos exigem desenhos de fábrica precisos.
Para aplicações de longo alcance:Verifique a capacidade do vão do painel em relação às cargas necessárias. O projeto Zhangzhou Grain Depot utilizou painéis de 1,2 mm de espessura em um vão de 18 metros, mas cada projeto deve ser calculado com base nas cargas locais de vento e neve.
Para ambientes costeiros ou de alta umidade:Selecione o revestimento de fluorocarbono PVDF para maior resistência às intempéries. Confirme se o grau do substrato e o sistema de revestimento são compatíveis com as condições de exposição esperadas.
Durante a instalação:Os painéis são normalmente pré-fabricados em unidades na fábrica e içados para a posição. Use o método de costura especificado para garantir juntas estanques. Siga as orientações do fabricante para manuseio, levantamento e fixação para evitar danos à superfície.
1.Sistemas de coberturas curvas, esféricas e de formato irregular para grandes edifícios públicos, como estádios e centros de exposições.
2.Sistemas de coberturas e fachadas de formatos complexos para terminais aeroportuários e estações ferroviárias de alta velocidade.
3.Estruturas de telhado em arco de longo vão, como instalações de armazenamento e estufas agrícolas.
4.Sistemas de cobertura para edifícios históricos com requisitos de projeto arquitetônico exclusivos.

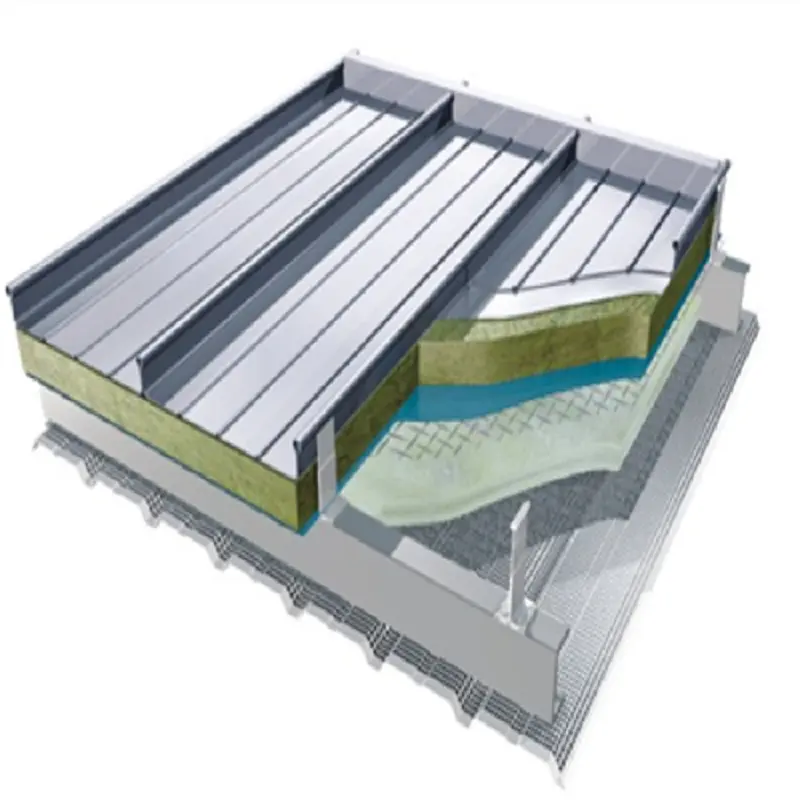

Os painéis de costura padrão são normalmente retos e instalados em telhados planos ou suavemente inclinados. Os painéis arqueados passam por formação adicional para criar perfis curvos que seguem geometrias de telhado convexas, côncavas ou esféricas. Ambos os sistemas usam tecnologia de costura interligada semelhante, mas os painéis arqueados são projetados especificamente para formatos de telhado não padronizados.
O raio de curvatura mínimo depende do perfil do painel, da espessura do material e da têmpera da liga. Isto deve ser confirmado com o fabricante durante a fase de projeto. Fornecer desenhos de geometria do telhado antecipadamente pode ajudar a determinar se o painel selecionado pode atingir a curvatura necessária sem comprometer o desempenho estrutural.
Sim. A liga de alumínio-magnésio-manganês tem resistência natural à corrosão e o revestimento de fluorocarbono PVDF melhora ainda mais a resistência às intempéries. Isto torna os painéis adequados para ambientes costeiros e de alta umidade. A vida útil projetada é superior a 50 anos em condições normais.

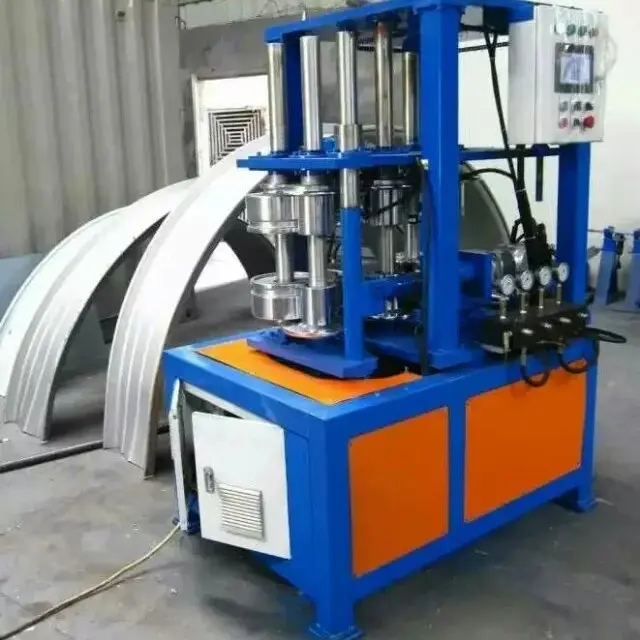

Painéis cônicos e em forma de leque são produzidos usando equipamentos de conformação especializados e ferramentas personalizadas. Eles são normalmente fabricados com base em desenhos derivados da geometria do telhado. Cada painel é formado individualmente para corresponder à sua posição específica na superfície curva, garantindo um ajuste adequado e uma costura estanque.
Forneça os desenhos de geometria do telhado (incluindo raio de curvatura), perfil do painel, espessura, tipo de revestimento, quantidade e localização do projeto. Se forem necessários painéis em forma de leque ou cônicos, inclua os desenhos detalhados do layout. Isso ajuda nossa equipe a preparar um orçamento preciso e um plano de produção.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de painéis de telhado arqueados Al-Mg-Mn, painéis de telhado com costura vertical, tubos de queda de aço com revestimento colorido e outros produtos de envelope de metal. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
