Um sistema de suporte da envolvente do edifício consiste em membros estruturais secundários, fixadores, componentes de impermeabilização e acessórios de acabamento que ligam a estrutura de aço principal ao telhado e aos painéis de parede.SENBOMateriais de Construçãofornece uma linha completa desses componentes para projetos de estruturas de aço, incluindo terças, clipes de suporte, sistemas de calhas, rufos e materiais de vedação.
O sistema é normalmente dividido em cinco grupos funcionais:
Apoio estrutural:Terças de aço em forma de C, Z, U e L, canais de chapéu, hastes de curvatura e tubos de reforço. Esses membros transferem cargas dos painéis do telhado e da parede para a estrutura de aço primária.
Fixação e conexão:Clipes de suporte para telhado e parede, suportes deslizantes e fixos, parafusos autoperfurantes, pinos de cisalhamento e fixadores ocultos. Esses componentes determinam como os painéis são fixados e como o movimento térmico é acomodado.
Drenagem:Calhas de aço ou inox, saídas de águas pluviais, tubos de queda e componentes de drenagem sifônica. O projeto de drenagem adequado evita o acúmulo de água e vazamentos no perímetro do telhado.
Piscando e aparar:Cumes, folhas intermitentes, acabamentos de bordas, fechamentos e bordas de gotejamento. Esses itens vedam as bordas e transições do painel, impedindo a entrada de água e proporcionando uma aparência finalizada.
Isolamento e vedação:Isolamento térmico, barreiras de vapor, membranas respiráveis, fitas selantes e juntas. Esses produtos controlam a transferência de calor, gerenciam a condensação e mantêm a estanqueidade.
Terças em forma de Csão os membros secundários mais amplamente utilizados em envoltórios metálicos de construção. Os tamanhos variam de C80 a C350, com espessuras de 1,5 mm a 3,5 mm. São simples de fabricar e instalar, tornando-os adequados para edifícios industriais em geral e armazéns.
Terças em forma de Zoferecem melhor desempenho de sobreposição do que as seções em forma de C e são frequentemente especificadas para vãos mais longos. Os tamanhos variam de Z80 a Z350, com furos pré-perfurados disponíveis para melhorar a precisão da instalação e o desempenho de drenagem.

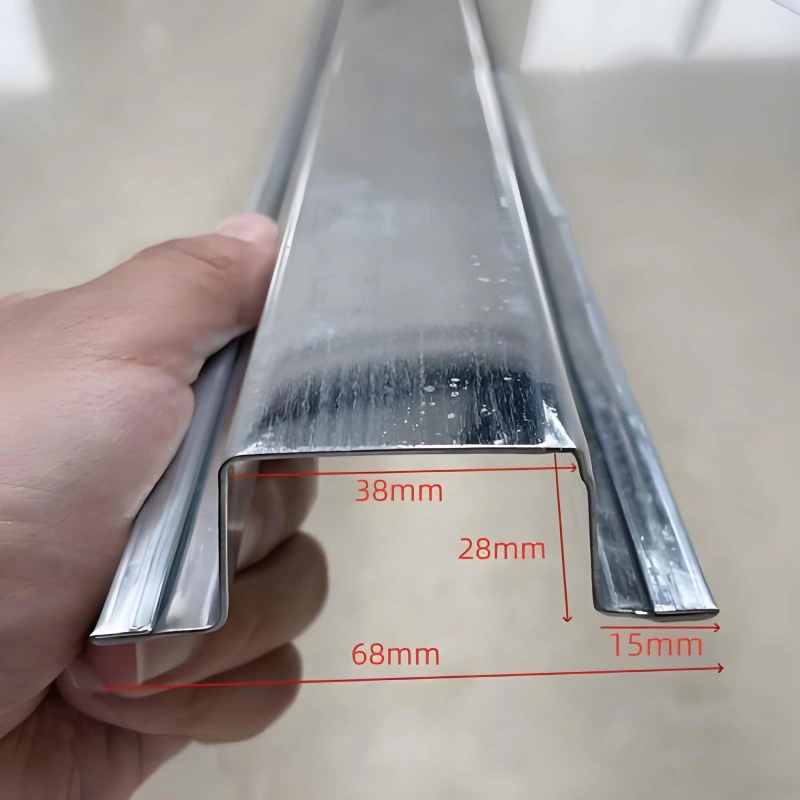

Aço em forma de U e em forma de Lsão usados para molduras de portas e janelas, reforço de cantos e fixação de bordas.Canais de chapéutrabalhe com suportes correspondentes em sistemas que exigem alinhamento preciso. As hastes sag e os tubos de reforço melhoram a estabilidade geral do sistema de terça.
Os clipes de suporte são a parte tecnicamente mais crítica de um sistema de telhado com costura vertical.Suportes deslizantespermitir que o painel do telhado se expanda e contraia com as mudanças de temperatura, reduzindo o estresse que poderia causar empenamento ou fadiga dos fixadores. Esses suportes normalmente incluem um espaçador isolante para evitar pontes térmicas.Suportes fixossão usados em locais onde o movimento deve ser restrito, como beirais ou cumeeiras.
Parafusos autoperfurantes com arruelas EPDM são o fixador padrão para a maioria das conexões de painéis de parede e telhado. A arruela mantém uma vedação à prova de intempéries, enquanto o revestimento do parafuso determina a resistência à corrosão. Os pinos de cisalhamento são usados em sistemas de deck de piso composto para conectar o deck à viga de aço e transferir forças de cisalhamento.

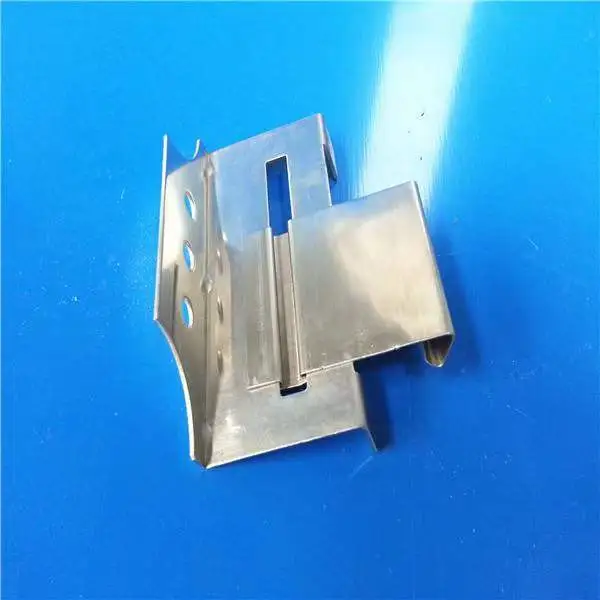

Para sistemas de costura vertical, clipes de aço inoxidável e grampos de alumínio fixam os painéis sem penetrar na superfície do telhado. Isto reduz o número de fixadores expostos e melhora a estanqueidade a longo prazo.

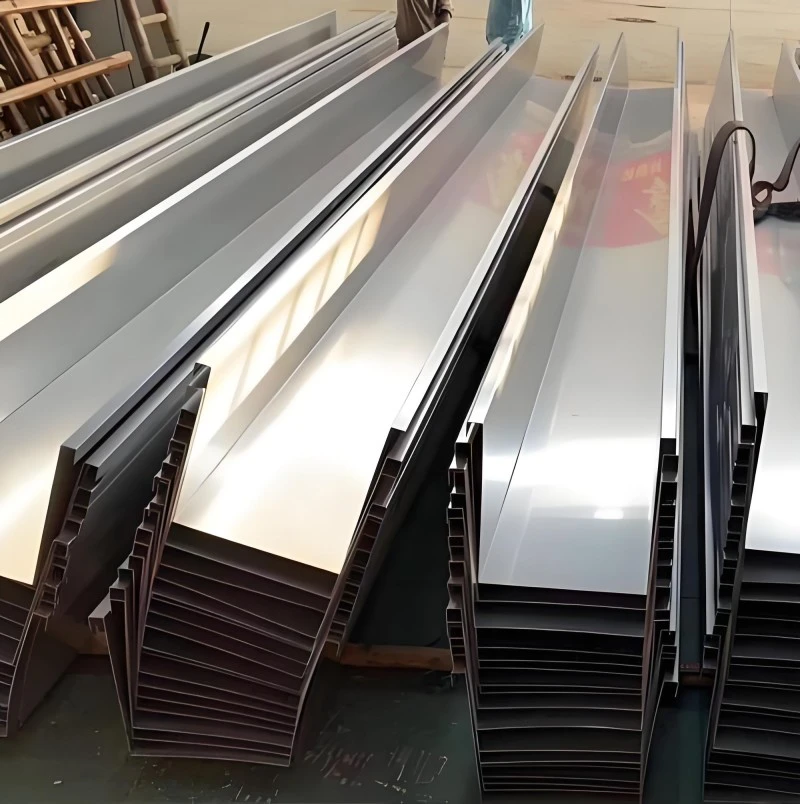

As calhas de aço são o principal elemento de coleta para drenagem do telhado. Os materiais comuns incluem aço galvanizado e aço inoxidável, com espessuras de 1,0 mm a 2,0 mm. O aço inoxidável oferece melhor resistência à corrosão e é preferido em ambientes costeiros ou industriais.

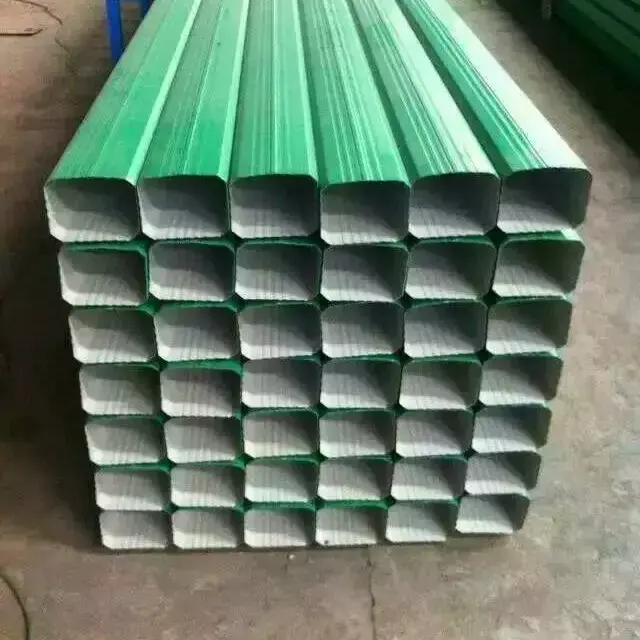

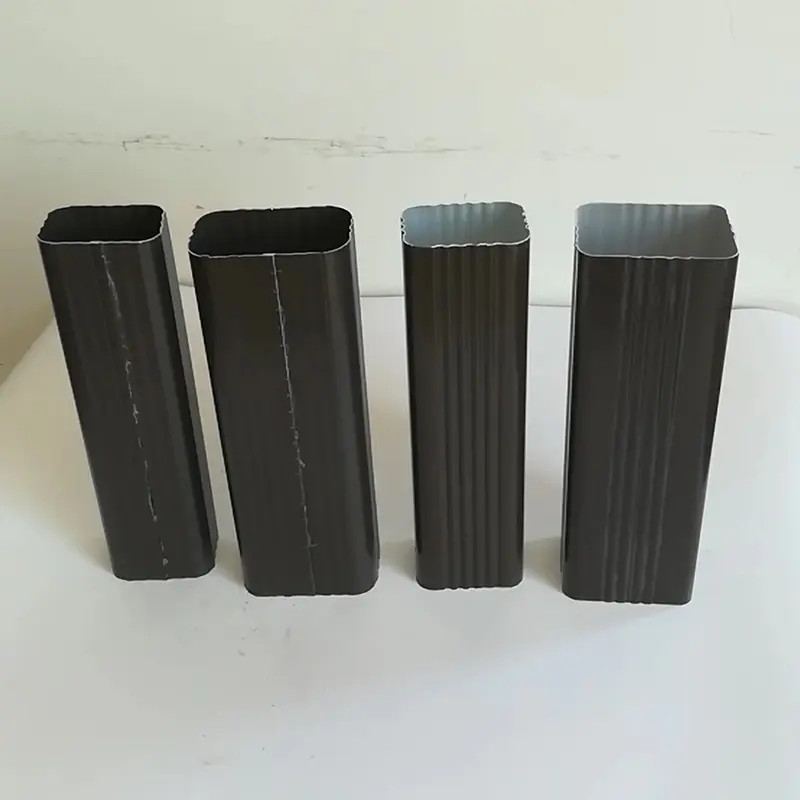

Os sistemas de drenagem sifônica são utilizados para telhados de grandes vãos onde é necessária alta capacidade de drenagem. Tubos de queda e saídas de águas pluviais completam o sistema, direcionando a água da calha para a rede de drenagem subterrânea.
Peças de acabamento e acabamento selam as transições entre painéis, paredes e penetrações no telhado. As cumeeiras cobrem o ápice do telhado, as folhas intermitentes controlam as junções da parede ao telhado e o acabamento das bordas termina o perímetro. Fechamentos e bordas de gotejamento evitam a entrada de água nas extremidades dos painéis e beirais.
Materiais de isolamento, como lã de rocha e lã de vidro, são instalados sob o telhado e os painéis das paredes. As membranas respiráveis permitem que a umidade escape enquanto evitam a entrada de água, e as barreiras de vapor controlam a condensação dentro da camada de isolamento. Fitas selantes e juntas completam o sistema de estanqueidade.
| Categoria de Componente | Especificações comuns | Notas |
|---|---|---|
| Terças em forma de C | C80–C350, espessura 1,5–3,5 mm | Mais comum para edifícios gerais |
| Terças em forma de Z | Z80–Z350, espessura 1,5–3,5 mm | Furos pré-perfurados disponíveis |
| Suportes de telhado | Tipos deslizantes e fixos, várias alturas | Com espaçador isolante |
| Parafusos autoperfurantes | Arruela EPDM, faixa de temperatura -45°C a 120°C | O revestimento determina a resistência à corrosão |
| Calhas de aço | Galvanizado ou inoxidável, 1,0–2,0 mm | Inoxidável para áreas costeiras |
| Piscando e aparar | Galvanizado ou com revestimento colorido, 0,4–0,8 mm | Perfil correspondente ao tipo de painel |
| Isolamento | Lã de rocha, lã de vidro, 50–150 mm | Selecionado por exigência térmica |
| Membrana respirável | Tipo PE, largura 1,0–1,5 m | Impermeável e permeável ao vapor |
| Padrão Aplicável | JGJ/T 473-2019 | Engenharia de sistema de envelope metálico para construção |
Para sistemas de telhado:O espaçamento da terça, o tipo de clipe de suporte e o perfil do painel devem ser coordenados. Suportes deslizantes são padrão para telhados com costura vertical para acomodar o movimento térmico. A altura do suporte deve corresponder à espessura do isolamento para evitar compressão.
Para sistemas de parede:Terças em forma de C são geralmente adequadas. O método de fixação depende do perfil do painel de parede e da carga do vento. Parafusos autoperfurantes com arruelas EPDM são típicos para paredes com fixadores expostos; fixadores ocultos podem ser usados para painéis arquitetônicos.
Para ambientes corrosivos:Especifique calhas de aço inoxidável, fixadores revestidos e terças revestidas de alumínio-zinco. As arruelas EPDM devem ser compatíveis com o revestimento do painel e com o clima local.
Para telhados de grandes vãos:Terças em forma de Z com furos pré-perfurados proporcionam melhor alinhamento de drenagem e suporte do painel. A drenagem sifônica pode ser necessária para telhados com alta intensidade de chuvas.
Instalação de terça:Marque as linhas de layout na estrutura de aço principal antes da instalação. O espaçamento das terças deve corresponder ao desenho do projeto. As conexões entre as terças e a estrutura principal devem ser totalmente apertadas e as hastes de arqueamento devem ser instaladas onde necessário para evitar movimentos laterais.
Instalação do clipe de suporte:Instale os clipes na mesma direção da sequência de colocação do painel. A base do clipe deve ser fixada com segurança à madre. Verifique se o espaçador isolante está posicionado corretamente para evitar pontes térmicas.
Fixação do painel:Para sistemas de costura vertical, encaixe os painéis nos clipes e costure-os com equipamento calibrado. Evite apertar demais os parafusos autoperfurantes em sistemas de fixação expostos, pois isso pode danificar a arruela EPDM e reduzir a estanqueidade.
Instalação de calha e rufo:Certifique-se de que as calhas estejam inclinadas em direção aos pontos de saída. Sele todas as juntas e transições. O rufo deve se sobrepor corretamente às nervuras do painel para evitar o acúmulo de água atrás do revestimento.
Os componentes do sistema de suporte são projetados para funcionar com toda a gama de painéis metálicos fornecidos pela SENBO, incluindoChapas de aço perfiladas, Painéis sanduíche de lã de rocha, Painéis de alumínio-magnésio-manganês, ePainéis Perfurados. Por exemplo, o layout da terça para uma parede de painel sanduíche difere daquele para uma parede de chapa perfilada de camada única devido a diferenças na capacidade de vão. Nossa equipe de engenharia pode fornecer desenhos de layout que coordenam os suportes estruturais com o tipo de painel selecionado.
Os suportes deslizantes permitem que o painel do telhado se mova ao longo do seu comprimento à medida que as temperaturas mudam. Isto reduz o estresse térmico e evita a fadiga do fixador. Suportes fixos são usados em pontos de restrição como beirais e cumeeiras. Em um telhado com costura vertical, a maioria dos clipes são do tipo deslizante, com clipes fixos usados apenas em locais específicos.
O espaçamento das terças depende do perfil do painel, da espessura da chapa, da carga do vento e da neve. Painéis mais fortes com nervuras mais altas podem abranger distâncias maiores e exigir menos terças. Os espaçamentos deverão ser verificados através de cálculo estrutural para cada projeto. A nossa equipa técnica pode recomendar um layout adequado com base no painel selecionado.
Para áreas costeiras, devem ser especificados fixadores com revestimento de alta resistência à corrosão. Fixadores de aço inoxidável ou com revestimento pesado de zinco-alumínio são apropriados. A arruela EPDM também deve ser resistente a UV e compatível com o revestimento do painel para manter uma vedação estanque às intempéries.
Sim. Clipes de suporte, rufos e fechos podem ser produzidos para combinar com formatos de painel não padronizados. Fornecer o desenho do perfil do painel e os requisitos estruturais do projeto para que os componentes corretos possam ser selecionados ou fabricados.
Certificados de materiais, relatórios de revestimento e relatórios de testes de produtos podem ser fornecidos. Para terças e fixadores, estão disponíveis certificados de teste de moinho. Para projetos que exijam documentação de conformidade adicional, como notas de desempenho contra incêndio ou notas de cálculo estrutural, estas podem ser fornecidas mediante solicitação.
