Painéis metálicos de alumínio-magnésio-manganês

Painéis metálicos de alumínio-magnésio-manganês para coberturas arquitetônicas e revestimentos de paredes, laminados formados a partir de liga de alumínio-magnésio-manganês da série AA3004. A liga contém aproximadamente 1,0% a 1,5% de manganês, 0,8% a 1,3% de magnésio, pequenas quantidades de silício e cobre e o restante alumínio. Esta composição proporciona uma combinação útil de baixo peso, resistência adequada e resistência à corrosão, e é compatível com equipamentos padrão de costura e perfilagem. A SENBO fornece esses painéis com verificações de grau de liga, espessura de chapa e qualidade de revestimento, e as linhas de formação são monitoradas quanto à precisão do perfil.

Os painéis são amplamente especificados para grandes edifícios públicos, como terminais de aeroportos, estações ferroviárias de alta velocidade, estádios desportivos e centros de exposições. A superfície recebe um revestimento pré-laminado, geralmente PVDF com teor de resina fluorcarbonada acima de 70%, que proporciona consistência de cor e resistência às intempéries. O sistema de cobertura é baseado em um perfil de costura vertical com clipes em T deslizantes. Os clipes seguram os painéis com segurança enquanto permitem o movimento térmico, e a trava de costura cria uma junta estanque sem depender de selante.

Especificações Técnicas

Dados de desempenho e validação de engenharia

1. Peso e eficiência estrutural

O alumínio tem densidade de 2,73 g/cm³, cerca de um terço da densidade do aço. A liga AA3004 usada aqui apresenta uma resistência à tração de 240 MPa a 285 MPa e um limite de escoamento de pelo menos 190 MPa. Estes valores permitem que o sistema de cobertura seja mais leve do que uma cobertura de aço comparável, o que reduz a carga na estrutura de suporte. Em edifícios de grandes vãos e obras de renovação, a redução de peso pode atingir cerca de 30%.

2. Resistência à corrosão e vida útil

Quando exposta ao ar, a superfície do painel forma uma densa camada de óxido de alumínio que retarda a corrosão. A própria liga resiste ao ataque de muitos ácidos e álcalis, e o revestimento PVDF adiciona outra barreira protetora. Estas propriedades suportam uma vida útil superior a 50 anos para o metal base. O sistema de revestimento normalmente tem garantia de 15 a 20 anos.

3. Sistema de costura permanente e estanqueidade

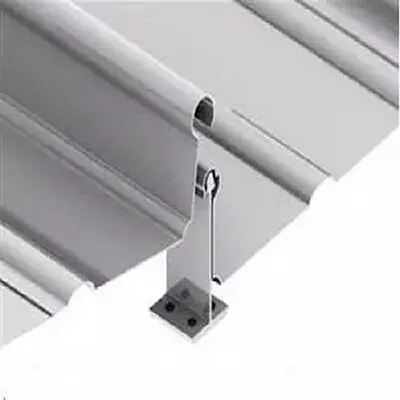

O perfil de costura vertical usa clipes em T que deslizam ao longo da inclinação do telhado para acomodar o movimento térmico. Os painéis são pré-fabricados e montados no local, o que reduz o tempo de construção em mais de 30% e mantém a tolerância de instalação dentro de 3 mm. Na Estação Sul de Fuping, na Ferrovia Xi'an-Yan'an, o telhado de 4.000 m² usava um sistema de trava mecânica não penetrante. O resultado foi uma superfície impermeável com boa resistência ao vento e capacidade de seguir formas complexas. A Estação Gaoling, com área de cobertura de 4.585 m², utilizou uma construção composta que incluía painel de costura vertical, camada impermeabilizante, isolamento, barreira de vapor, camada acústica e folha de base perfilada revestida de Al-Zn.

4. Comportamento do Fogo e do Relâmpago

O sistema de cobertura atinge uma classificação de incêndio Classe A1. Com um ponto de fusão de 660°C, o alumínio tende a queimar localmente em um incêndio, em vez de espalhar a chama pela superfície, o que pode auxiliar no combate a incêndios. Para proteção contra raios, painéis com espessura de pelo menos 0,7 mm podem funcionar diretamente como dispositivos de terminação de ar de acordo com GB 50057. Isso elimina a necessidade de penetrações separadas no telhado para condutores de raios.

5. Formabilidade e flexibilidade de design

A liga pode ser formada em painéis retos, curvados convexos, curvados côncavos e em forma de leque. Isso suporta geometrias de telhado de inclinação única, inclinação dupla, curva única e curva dupla. A ductilidade do material também ajuda durante as operações de costura no local.

Características do produto

• Baixo peso:Com um terço da densidade do aço, os painéis reduzem a carga permanente e simplificam o manuseio.
• Longa vida útil:A combinação de liga e revestimento foi projetada para mais de 50 anos de serviço em condições normais.
• Estanqueidade estrutural:A junta de costura permanente não depende de selante, o que reduz a manutenção e o risco de vazamento.
• Alojamento de movimento térmico:Os clipes em T deslizantes permitem expansão e contração sem forçar os painéis.
• Flexibilidade de formação:Painéis curvos e cônicos podem ser produzidos para telhados arquitetônicos.
• Reciclabilidade:O alumínio é totalmente reciclável no final da vida.

Aplicações Típicas

• Sistemas de telhados e paredes para terminais aeroportuários e estações ferroviárias de alta velocidade.
• Coberturas de grandes vãos para estádios, centros de exposições e teatros.
• Edifícios em ambientes marítimos ou industriais onde a resistência à corrosão é crítica.
• Coberturas e remodelações de edifícios existentes.

Notas de instalação e manuseio

• Armazene os painéis cobertos e mantenha-os secos. Se for necessário armazenamento ao ar livre, eleve a pilha e use uma capa respirável.
• Use eslingas macias e barras espaçadoras para levantar, para evitar amassar ou arranhar a superfície.
• Cortar painéis com ferramentas próprias para alumínio. Limpe as bordas cortadas e remova os cavacos antes da instalação.
• Siga o espaçamento dos clipes em T mostrado nos desenhos do projeto. Os clipes devem ser fixados nas terças com os fixadores especificados.
• Costure os painéis somente após verificar o alinhamento e o encaixe do clipe. Use a máquina de costura correta para o perfil do painel.
• Evite o contato com aço descoberto ou cobre na presença de umidade para evitar corrosão galvânica.

Controle de Qualidade e Documentação

Os certificados de materiais devem confirmar o grau da liga, as propriedades mecânicas e o tipo de revestimento. Verificações dimensionais durante a produção da largura do painel de cobertura, altura das nervuras e comprimento. Para projetos grandes, amostras podem ser testadas quanto à espessura e adesão do revestimento. O recebimento no local deve verificar a contagem do painel, o perfil e a condição da superfície antes da instalação.

Considerações sobre seleção

• Confirme a inclinação do telhado e o projeto de drenagem antes de selecionar o perfil do painel e o tipo de costura.
• Avalie a categoria de corrosão do local para decidir se é necessário um revestimento PVDF padrão ou uma especificação mais pesada.
• Para formatos de telhado curvos ou complexos, envolva o fornecedor do painel antecipadamente para revisar a formabilidade e a sequência de instalação.
• Verifique o projeto da elevação do vento e confirme se o espaçamento do clipe em T e os fixadores atendem às cargas calculadas.
• Revise o plano de acesso de manutenção. Embora o sistema de costura vertical precise de pouca manutenção, a inspeção periódica de rufos e penetrações ainda é recomendada.

Perguntas frequentes

Qual é a principal diferença entre AA3004 e outras ligas de alumínio utilizadas em coberturas?

AA3004 contém mais manganês e magnésio do que ligas comerciais comuns, como 3003. Isso proporciona melhor resistência e resistência à corrosão, ao mesmo tempo que permanece moldável o suficiente para perfis de costura permanentes. É amplamente utilizado para coberturas devido a esse equilíbrio.

Os painéis Al-Mg-Mn podem ser usados ​​tanto em paredes quanto em telhados?

Sim, o mesmo material e sistema de costura vertical podem ser aplicados no revestimento de paredes. As dimensões do perfil podem ser diferentes e os requisitos de carga de vento para paredes devem ser verificados separadamente.

Como são produzidos os painéis curvos?

Painéis curvos são formados por laminação ou prensagem no raio necessário. Os painéis cônicos são feitos cortando a folha em uma largura variável antes da formação. Os limites de conformação dependem do perfil do painel e da têmpera do material, portanto o fornecedor deverá confirmar a viabilidade logo no início do projeto.

É sempre necessária uma barreira de vapor sob um telhado de Al-Mg-Mn?

Uma camada de controle de vapor é normalmente incluída na construção do telhado para evitar que o ar úmido atinja o isolamento e cause condensação. As camadas específicas dependem do uso do edifício e do clima. O projetista do sistema de telhado deve especificar a construção apropriada.
