Painéis de alumínio-magnésio-manganês são chapas metálicas leves usadas principalmente para telhados e revestimentos de paredes.Construção SENBOmateriais de construçãofornece esses painéis como parte de sua linha de produtos de envelope metálico, com foco na rastreabilidade da liga, desempenho do revestimento e resistência às intempéries a longo prazo.
O material de base é normalmente selecionado a partir das ligas de alumínio da série 3000, sendo o AA3004 o mais comum para coberturas arquitetônicas devido à sua resistência e conformabilidade equilibradas. Outras opções incluem AA3003 para aplicações gerais, AA3005 para maior resistência, 5052 para ambientes marinhos e costeiros e 6061 para projetos que exigem maior capacidade estrutural.
A composição da liga afeta a resistência à corrosão, a resistência à tração e a trabalhabilidade. Todos os certificados de materiais e relatórios de testes de moinho estão disponíveis para confirmar o grau de liga específico e as propriedades mecânicas de cada pedido.
Vários tratamentos de superfície estão disponíveis dependendo dos requisitos do projeto:
Acabamento em relevo em estuque natural:Fornece uma superfície texturizada que aumenta a rigidez do painel e reduz o reflexo da luz. Adequado para aplicações onde é preferida uma aparência metálica natural.

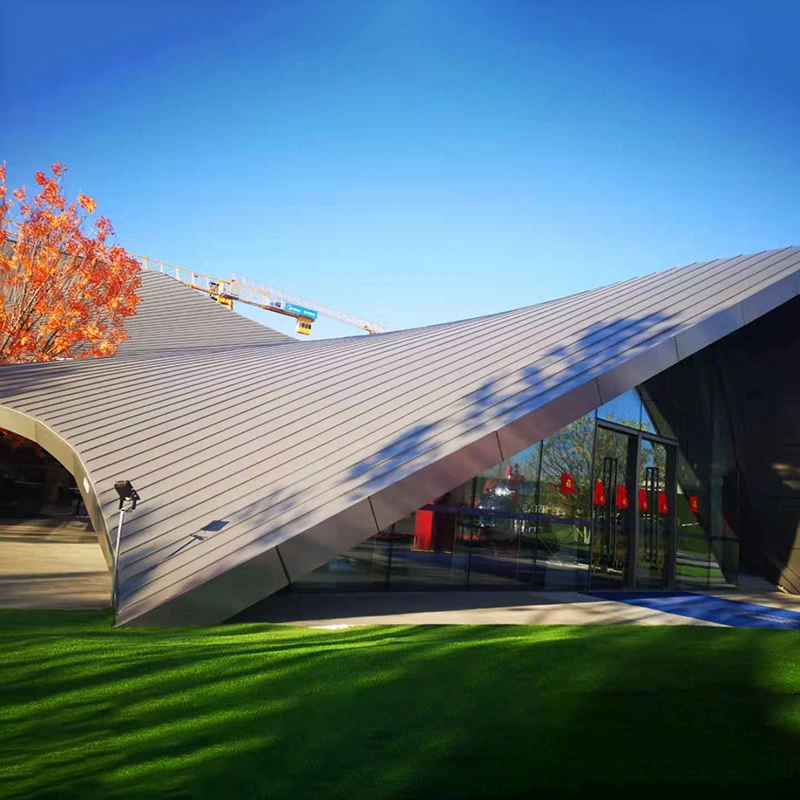

Revestimento de fluorocarbono PVDF:Aplicado usando um processo multicamadas com teor de resina de fluorocarbono de pelo menos 70%. A espessura do revestimento na parte frontal é normalmente de 24 μm ou mais. O PVDF oferece forte resistência aos raios UV e retenção de cor.
Acabamento anodizado:Cria uma densa camada de óxido que melhora a dureza superficial e a resistência à corrosão. Frequentemente especificado para aplicações decorativas ou de alta visibilidade.
Revestimento de poliéster:Uma opção económica para condições interiores ou exteriores menos exigentes. O desempenho varia de acordo com a formulação e espessura do revestimento.
A resistência à tração da folha de alumínio-magnésio-manganês AA3004-H24 é normalmente 230 MPa ou superior, com limite de escoamento de 200 MPa ou mais e alongamento de pelo menos 3,8%. Esses valores são baseados em certificados de teste de fábrica padrão e podem variar ligeiramente de acordo com o lote de produção.
As ligas de alumínio-magnésio-manganês formam uma camada natural de óxido na superfície quando expostas ao ar. Esta camada de óxido fornece resistência inerente à corrosão. Sob condições atmosféricas normais, a taxa de corrosão é muito baixa. Os testes de névoa salina de painéis revestidos representativos não mostraram corrosão visível após exposição prolongada, mas o desempenho específico depende do tipo de revestimento, detalhes de instalação e severidade ambiental.
Para ambientes costeiros ou industriais, um revestimento de PVDF mais espesso ou liga 5052 de grau marítimo pode ser recomendado. A inspeção e limpeza regulares ainda são necessárias em ambientes agressivos para manter a aparência e o desempenho a longo prazo.

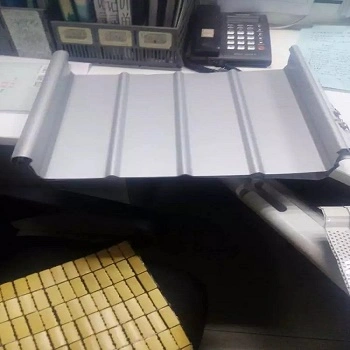

Os perfis comuns incluem YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575 e YX65-600, com alturas de nervura de 25 mm, 45 mm, 50 mm e 65 mm. A escolha do perfil depende dos requisitos de vão, carga e curvatura arquitetônica.

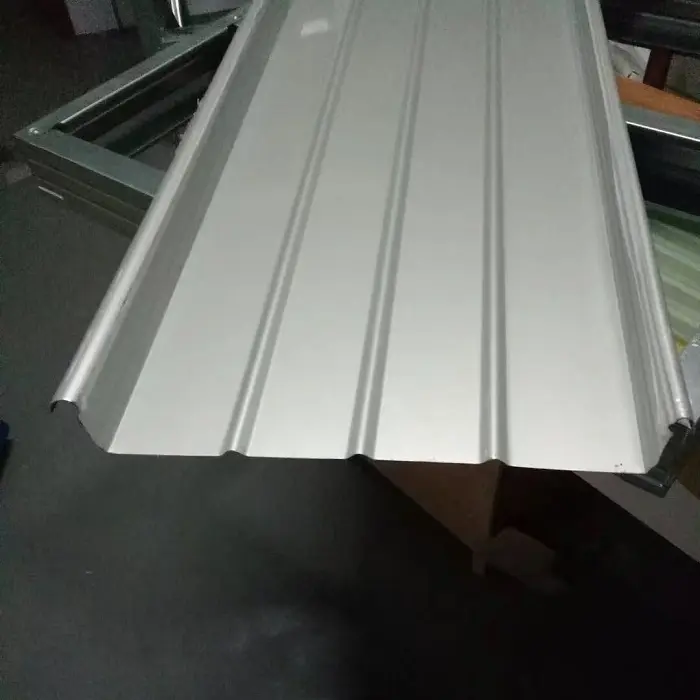

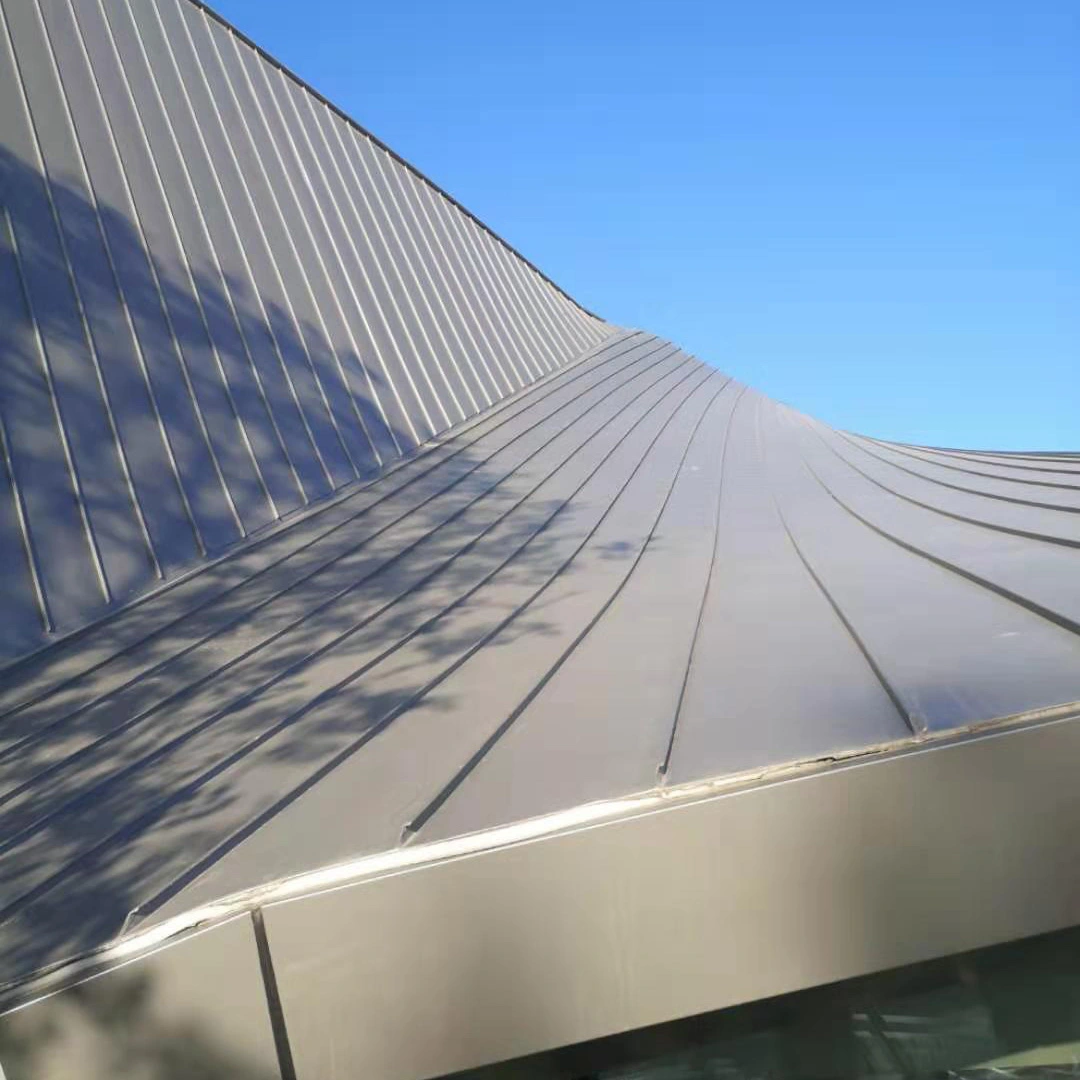

O sistema de costura vertical é o principal método de instalação para coberturas de alumínio-magnésio-manganês. Os painéis são fixados à subestrutura por meio de clipes ocultos e os painéis adjacentes são unidos mecanicamente entre si por meio de uma trava de 270° ou 360°. Este método elimina fixadores expostos e permite o movimento térmico ao longo do comprimento do painel.
Para aplicações de revestimento de paredes, podem ser utilizados painéis planos ou levemente perfilados com sistemas de fixação visíveis ou ocultos. Nossa equipe técnica pode recomendar um perfil adequado e método de fixação com base em cálculos de carga de vento e detalhes arquitetônicos.
| Parâmetro | Faixa/Opções | Notas |
|---|---|---|
| Classes de liga | AA3003, AA3004, AA3005, 5052, 6061 | Selecionado pelo ambiente e força |
| Espessura da Folha | 0,6–1,5 mm | 0,7–1,2 mm comum para telhados |
| Altura das costelas | 25/45/50/65mm | Dependente do perfil |
| Largura do painel | 300/330/400/430/470/500/575/600mm | Largura de cobertura efetiva |
| Resistência à tração (AA3004-H24) | ≥230MPa | Certificado de teste de moinho disponível |
| Resistência ao rendimento (AA3004-H24) | ≥200 MPa | Certificado de teste de moinho disponível |
| Alongamento (AA3004-H24) | ≥3,8% | Certificado de teste de moinho disponível |
| Densidade | 2,73g/cm³ | Aproximadamente um terço do aço |
| Opções de revestimento | PVDF, poliéster, anodizado, estuque natural | Espessura do revestimento por especificação |
| Padrão Aplicável | GB/T 12755-2008 | Chapas de aço perfiladas para construção |
Para sistemas de cobertura:Confirme o perfil e a espessura do painel necessários com base nos cálculos de extensão, elevação do vento e carga de neve. O sistema de costura vertical é recomendado para encostas longas e telhados baixos para permitir o movimento térmico.
Para ambientes costeiros:Especifique a liga 5052 ou um sistema de revestimento PVDF com espessura adequada. O enxágue regular com água doce ajuda a remover os depósitos de sal e prolonga a vida útil do revestimento.

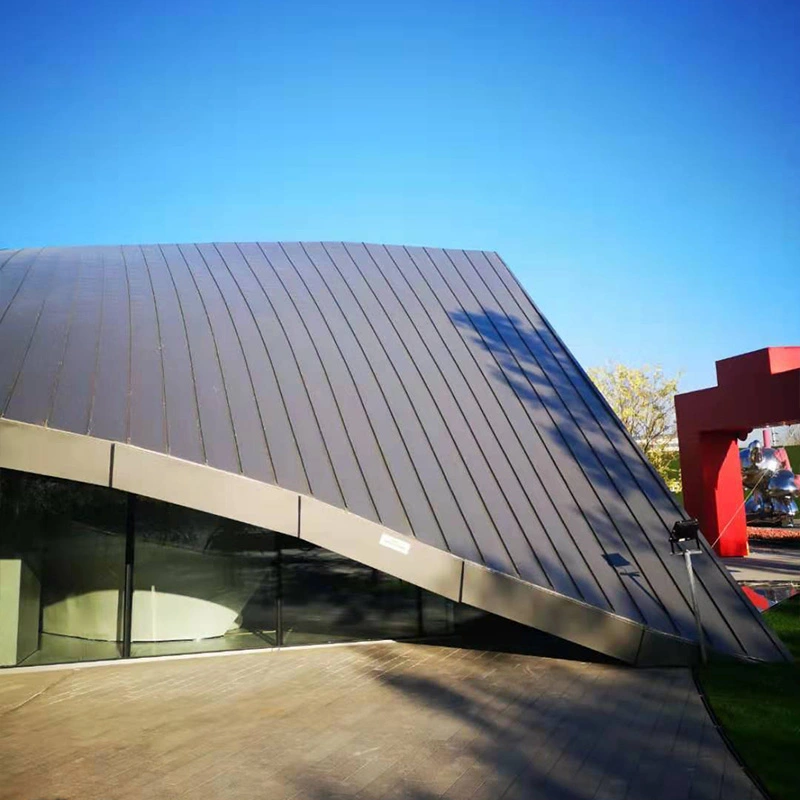

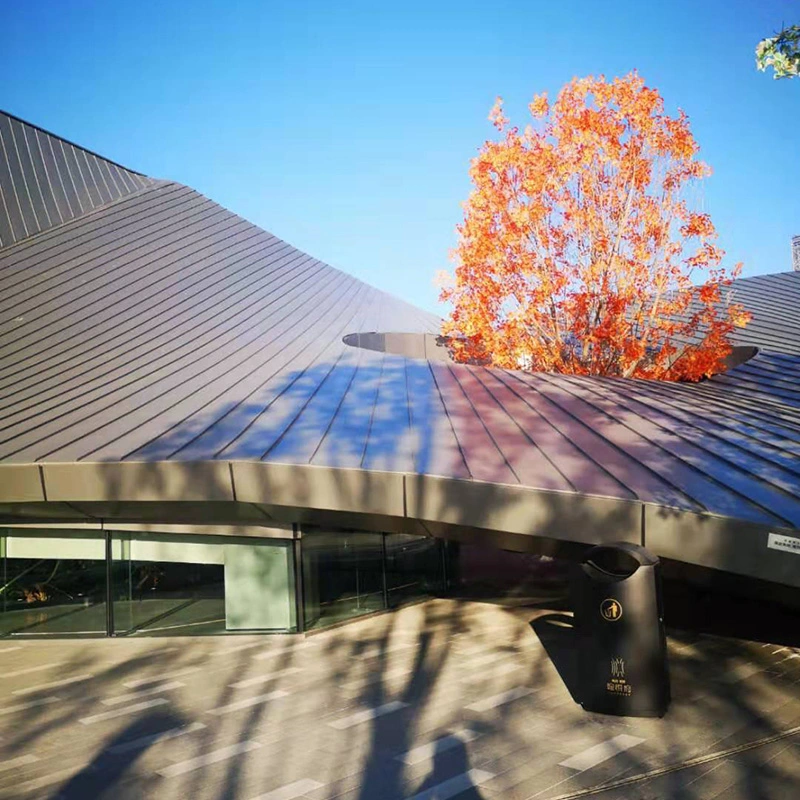

Para geometrias curvas ou complexas:Painéis de alumínio-magnésio-manganês podem ser laminados em formatos curvos ou cônicos. Forneça desenhos arquitetônicos com antecedência para que o perfil e a espessura da chapa possam ser selecionados para moldabilidade.
Durante a instalação:Use métodos apropriados de levantamento e manuseio para evitar a deformação do painel. Certifique-se de que a subestrutura esteja alinhada e que os clipes estejam instalados de acordo com o espaçamento especificado. A costura deve ser realizada com equipamento calibrado para obter o perfil de travamento correto.
1.Terminais de aeroportos e estações ferroviárias de alta velocidade onde são necessárias coberturas metálicas de grandes vãos.
2.Estádios esportivos e centros de exposições com coberturas com geometrias curvas ou complexas.
3.Edifícios comerciais e centros comerciais que necessitam de uma fachada durável e visualmente apelativa.
4.Edifícios industriais em ambientes costeiros ou corrosivos.
5.Moradias residenciais de alto padrão e projetos arquitetônicos personalizados.
Em alguns projetos de envoltórios de edifícios, a cobertura de alumínio-magnésio-manganês é combinada comPainéis sanduíche de lã de rochapara isolamento térmico eChapas de aço perfiladaspara o revestimento interno, formando um conjunto completo de telhado. Nossa equipe pode auxiliar com detalhes de interface entre esses produtos.
AA3004 é adequado para a maioria das aplicações arquitetônicas de telhados e paredes devido à sua resistência equilibrada e resistência à corrosão. Para ambientes costeiros ou marinhos, o 5052 oferece maior resistência à corrosão. 6061 pode ser considerado quando é necessária maior resistência estrutural, mas é menos moldável do que as ligas da série 3000.
Em condições atmosféricas normais e com a seleção adequada do revestimento, os painéis podem durar 30 anos ou mais. A vida útil real depende do grau da liga, tipo de revestimento, exposição ambiental e manutenção. Os painéis revestidos com PVDF geralmente oferecem melhor retenção de cor a longo prazo do que os revestimentos de poliéster.
Sim. Os painéis podem ser laminados em curvas convexas ou côncavas e formas cônicas para combinar com a geometria arquitetônica. A conformabilidade depende da espessura da chapa e do temperamento da liga. Nossa equipe de engenharia pode aconselhar sobre raios de curvatura alcançáveis para perfis específicos.
O sistema de costura vertical utiliza clipes ocultos que são fixados à subestrutura. Os painéis se encaixam nos clipes e as costuras são travadas mecanicamente por meio de uma máquina de costura. Isto permite que os painéis se expandam e contraiam livremente ao longo da encosta, sem fixações visíveis.
Fornecemos certificados de teste de fábrica para liga de alumínio, relatórios de espessura de revestimento e relatórios de teste de produto aplicáveis. Para projetos específicos, documentação adicional, como cálculos de elevação do vento ou dados de desempenho contra incêndio, pode ser fornecida mediante solicitação.
