A malha do andaime trepante é um componente chave do sistema de andaime trepante anexado. Este sistema é um tipo moderno de andaime montado no exterior de um edifício e fixado à própria estrutura; utiliza seus próprios equipamentos e mecanismos de elevação para subir ou descer andar por andar. Ao contrário dos andaimes tradicionais, que devem ser erguidos do solo até ao telhado, os andaimes trepantes requerem uma altura de apenas 4 a 5 andares e sobem em sincronia com a estrutura principal, transformando eficazmente o trabalho suspenso em grandes altitudes em trabalho executado dentro da segurança da estrutura do andaime.

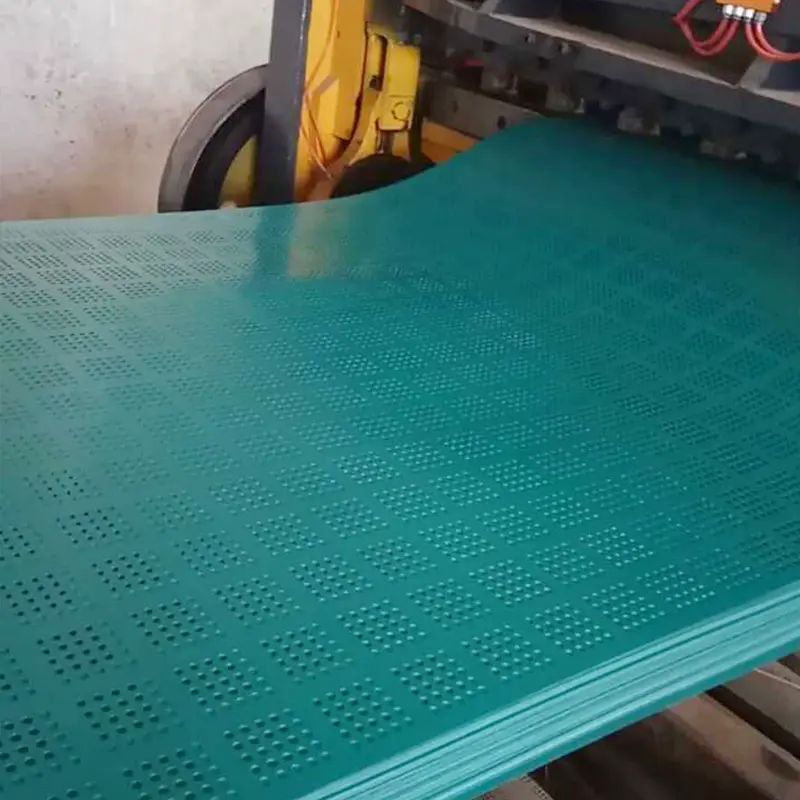

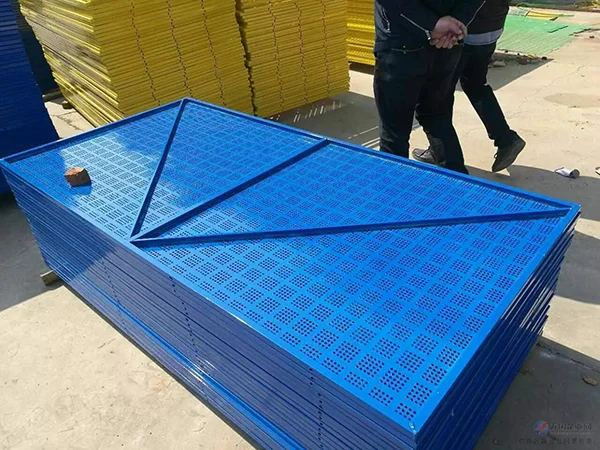

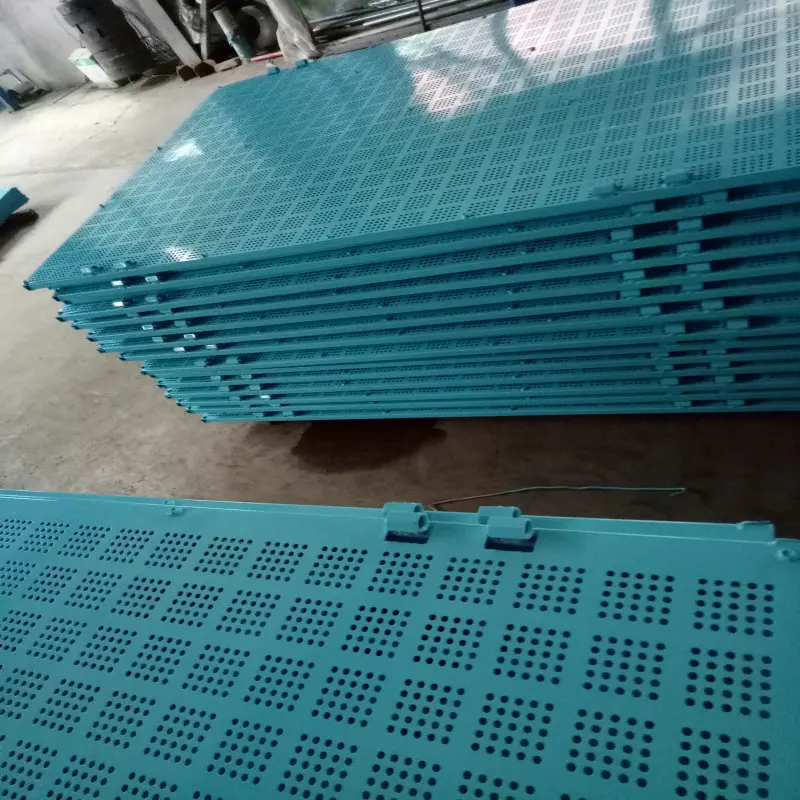

Os painéis de malha utilizam aço galvanizado ou chapas de aço de baixo carbono como material de base. Depois de perfurados e formados, eles são soldados a uma estrutura de tubo quadrado galvanizado, configurada em um padrão "semi-estrela" ou "estrela completa" (contraventamento diagonal) e finalizada com um revestimento eletrostático em pó, normalmente em azul celeste, azul escuro ou verde-amarelo. Este design de malha totalmente em aço substitui a tradicional rede de malha fina tecida em corda, superando problemas como quebra fácil, baixa resistência ao fogo e envelhecimento rápido, melhorando significativamente os padrões de segurança e gerenciamento do local.
Limite do produto:A SENBO fornece painéis de malha de proteção (malha de andaime trepante) como um componente de sistemas de andaimes trepantes anexados. Não fornecemos o sistema completo de andaime trepante, a menos que especificado de outra forma em um orçamento separado. Entre em contato com nossa equipe de engenharia para saber os requisitos de integração do sistema.
As redes de segurança tradicionais de malha fina são propensas ao envelhecimento e danos, dificultando o fornecimento de proteção contra quedas estável e confiável para o pessoal da construção. A malha do andaime trepante apresenta uma estrutura soldada que combina painéis perfurados totalmente em aço com uma estrutura de tubo quadrado, oferecendo alta rigidez e forte resistência ao impacto.
As especificações de aquisição de uma empresa de construção com sede em Shijiazhuang exigem que os painéis de malha pesem 6 kg e utilizem soldagem chanfrada de dupla face e penetração total com proteção contra gás CO2. A altura do cordão de solda deve ser 1,2 vezes a espessura do material de base e nenhuma deformação é permitida após a soldagem. As aplicações de campo demonstram que a substituição da rede de malha fina padrão pela malha de andaime trepante aumenta significativamente a resistência ao fogo e à penetração, ajudando a reduzir o risco de queda de objetos e fornecendo um invólucro de proteção rígido quando corretamente projetado, instalado e mantido.
A principal vantagem da malha de andaime trepante reside na sua capacidade de ser levantada e abaixada repetidamente, eliminando a necessidade de desmontagem e remontagem constantes. Ao contrário dos andaimes tradicionais que devem ser construídos a partir do zero, os andaimes trepantes requerem uma altura de configuração inicial de apenas cerca de 4 a 5 andares. Em comparação com andaimes convencionais de altura total nas mesmas condições de projeto, esta abordagem reduz o consumo de aço em aproximadamente 70% e reduz o desperdício de material de construção em 30%.
Os dados do projeto de um empreendimento residencial de 28 andares indicam que o ciclo de instalação foi reduzido de 7 para 4 dias, e os painéis de malha não precisaram ser substituídos durante todo o período de construção, evitando compras repetidas. A economia real varia de acordo com a altura do edifício, ciclos de subida, reutilização de painéis, taxas de mão de obra e configuração do projeto. Para edifícios com mais de 15 andares, os benefícios económicos tornam-se cada vez mais pronunciados, com potenciais poupanças de custos abrangentes de 30% a 60% por edifício, com base em cálculos específicos do projecto.

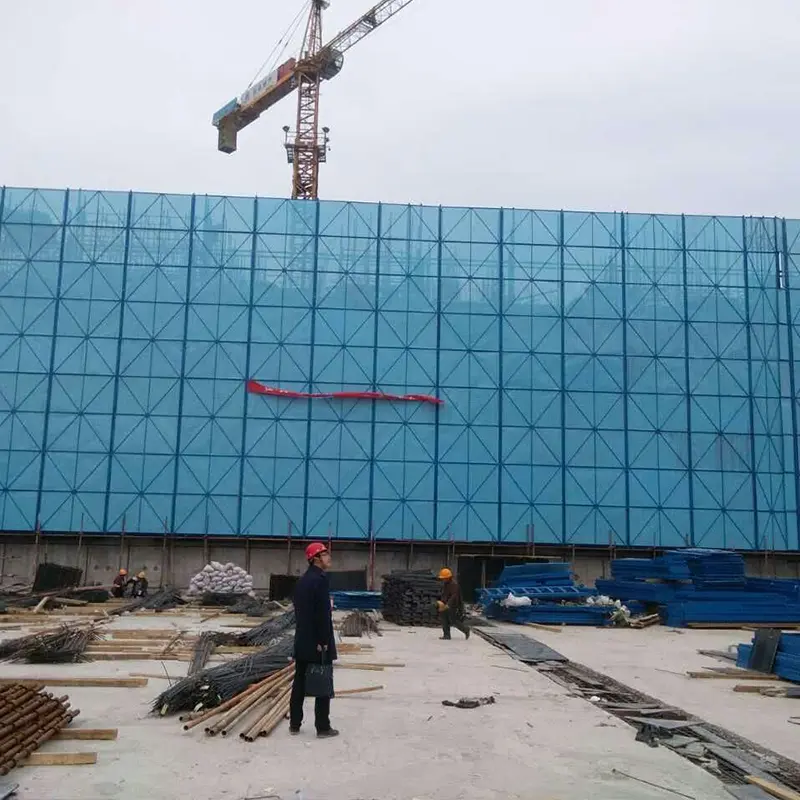

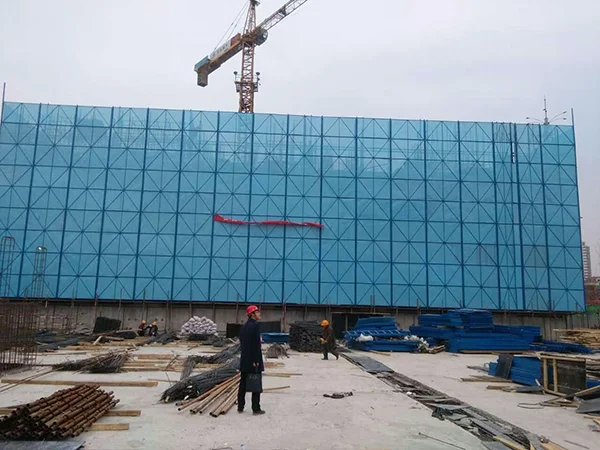

A malha de andaime trepante permite uma construção totalmente fechada, minimizando efetivamente a propagação externa de ruído e poeira durante operações em arranha-céus. Os dados do local do projeto "Yanquan Huafu" mostram que a malha revestida em pó azul-celeste combina harmoniosamente com o horizonte urbano, criando uma aparência elegante e esteticamente agradável que eleva a imagem geral do canteiro de obras.
Além disso, como a malha é montada e desmontada em níveis mais baixos, os trabalhadores não precisam realizar tarefas de desmontagem em altura, reduzindo assim ainda mais os riscos de segurança.
Todos os parâmetros listados abaixo são baseados na produção padrão de fábrica. A personalização está disponível para atender aos requisitos específicos do projeto.
| Indicador de desempenho | Parâmetro/Especificação | Descrição |
|---|---|---|
| Material Básico | Chapa de aço galvanizado / Chapa de aço de baixo carbono | Superfície com revestimento eletrostático a pó; resistente à corrosão e de cor firme |
| Espessura Padrão | 0,5 mm – 0,8 mm (pós-revestimento) | |
| Tubulação da estrutura | Tubo quadrado galvanizado 20×20mm; espessura da parede ≥0,7–1,0 mm | Configuração "meia estrela" ou "estrela completa" (chave diagonal) |
| Tamanho padrão do painel | 1,0×2,0m, 1,2×1,8m, 1,5×1,8m | Personalizável |
| Especificações de malha | Furos redondos; diâmetro 5–10 mm; passo 10–15mm | Taxa de perfuração preferencialmente ≥40% |
| Peso por Painel | ≈6kg (para tamanho 1,0×2,0m) | |
| Conectores | Tubo de aço galvanizado Φ48×300mm; espessura da parede ≥1,2 mm | Conecta painéis à estrutura de suporte |
| Desempenho contra incêndio | Construção toda em aço | Substrato incombustível; resistência ao fogo significativamente superior em comparação com redes tradicionais de malha fina. Certificados de materiais disponíveis mediante solicitação. |
| Altura de construção aplicável | Normalmente 15 histórias ou mais | Os benefícios económicos aumentam com a altura do edifício e os ciclos de subida |
1. Instalação única, subindo com a estrutura.Requer configuração para apenas 4–5 histórias; sobe andar por andar com a estrutura principal; elimina desmontagens e remontagens repetidas, economizando significativamente tempo e trabalho.
2. Proteção totalmente em aço, segura e confiável.Substitui redes de malha fina facilmente danificadas ou degradadas; oferece resistência ao fogo, ao impacto e à penetração muito melhorada; ajuda a reduzir os riscos de quedas de altura e riscos de incêndio quando instalado e mantido adequadamente.
3. Economia de custos e benefícios significativos.Comparado com andaimes convencionais de altura total, reduz o uso de aço em aproximadamente 70% e os consumíveis de construção em 30%; a economia geral de custos varia de acordo com o projeto, mas pode chegar a 30%–60% para edifícios altos.
4. Construção civilizada, ecológica e estética.A proteção totalmente fechada minimiza efetivamente o ruído e a dispersão de poeira; a superfície revestida a pó é elegante e atraente, melhorando a imagem do canteiro de obras.
5. Controle inteligente e sincronização precisa (opcional).Um sistema de controle inteligente opcional monitora o status da carga de cada ponto de elevação em tempo real. Possui alarmes automáticos e funções de desligamento para condições de sobrecarga ou perda de carga, garantindo elevação segura e sincronizada da estrutura do andaime.
1.Proteção de segurança externa durante a construção estrutural principal de edifícios residenciais e complexos comerciais com paredes de cisalhamento altas, normalmente de 15 andares ou mais.
2.Prédios altos com perfis exteriores uniformes; adequado para formas complexas, incluindo paredes de cisalhamento moldadas no local, estruturas de pórticos, varandas curvas e lajes em balanço.
3.Projetos de construção em centros urbanos com rigorosas exigências quanto a cronogramas e normas de segurança/limpeza do local.
4.Projetos que exijam acabamentos de paredes exteriores em simultâneo com a construção estrutural principal.
Você está procurando uma solução de andaime externo segura, econômica e eficiente para um projeto de arranha-céus? A malha do andaime de escalada substitui a tradicional rede de malha fina por uma barreira protetora rígida toda em aço. Requer apenas uma única instalação e aumenta com os andares do edifício, um sistema comprovadamente eficaz em termos de segurança e economia em vários empreendimentos residenciais e comerciais de grande altura. Como componente central dos sistemas de andaimes trepantes acoplados, torna o trabalho exterior em arranha-céus mais seguro e mais fácil de gerir, oferecendo ciclos de instalação mais curtos, poupanças significativas de material e utilização contínua sem necessidade de substituição durante a construção. Escolha uma malha de andaime trepante para construir uma linha visível de segurança para o seu projeto.
Os painéis são conectados usando conectores de tubos de aço galvanizado de Φ48×300mm com espessura de parede de pelo menos 1,2mm. Esses conectores fixam o painel de malha à estrutura de suporte do sistema de andaime trepante, garantindo uma conexão segura e estável.
Para a maioria das aplicações em arranha-céus, uma espessura de painel de 0,5–0,8 mm (pós-revestimento) é padrão. Painéis mais finos podem ser adequados para cargas mais baixas, enquanto painéis mais grossos proporcionam rigidez adicional em áreas com fortes cargas de vento ou onde a resistência ao impacto é crítica.
Sim. Oferecemos tamanhos de painéis personalizados, padrões de furos, configurações de estrutura e opções de cores para atender aos requisitos específicos do sistema de andaimes trepantes. Forneça os desenhos e especificações do seu sistema e nossa equipe de engenharia recomendará o projeto de painel apropriado.
O peso do painel é influenciado principalmente pelas dimensões do painel, espessura da chapa de aço, espessura da parede do tubo da estrutura, padrão de perfuração e tamanho geral. Nosso painel padrão de 1,0×2,0m pesa aproximadamente 6kg. Dimensões personalizadas e materiais de bitola mais pesada aumentarão o peso de acordo.
O revestimento eletrostático em pó fornece um acabamento uniforme e resistente às intempéries que resiste à escamação, desbotamento e corrosão. Com preparação de superfície e espessura de revestimento adequadas, os painéis mantêm sua aparência e integridade estrutural por muitos anos, mesmo em ambientes costeiros ou industriais.
Sim, podemos fornecer painéis de amostra para avaliação. Também oferecemos certificados de materiais, especificações de procedimentos de soldagem e relatórios de testes de carga mediante solicitação para apoiar os requisitos do seu projeto.
