O piso deck é um painel de aço formado a frio utilizado como fôrma permanente durante a construção e como reforço de tração na laje mista durante o serviço.Materiais de construção SENBOfornece sistemas de piso de treliça abertos, fechados, reentrantes e vergalhões para projetos de estrutura de aço, juntamente comChapas de aço perfiladaseSistemas acessórios para materiais de construçãopara montagens completas de piso.
Estão disponíveis quatro tipos principais de produtos, cada um com comportamento estrutural distinto:

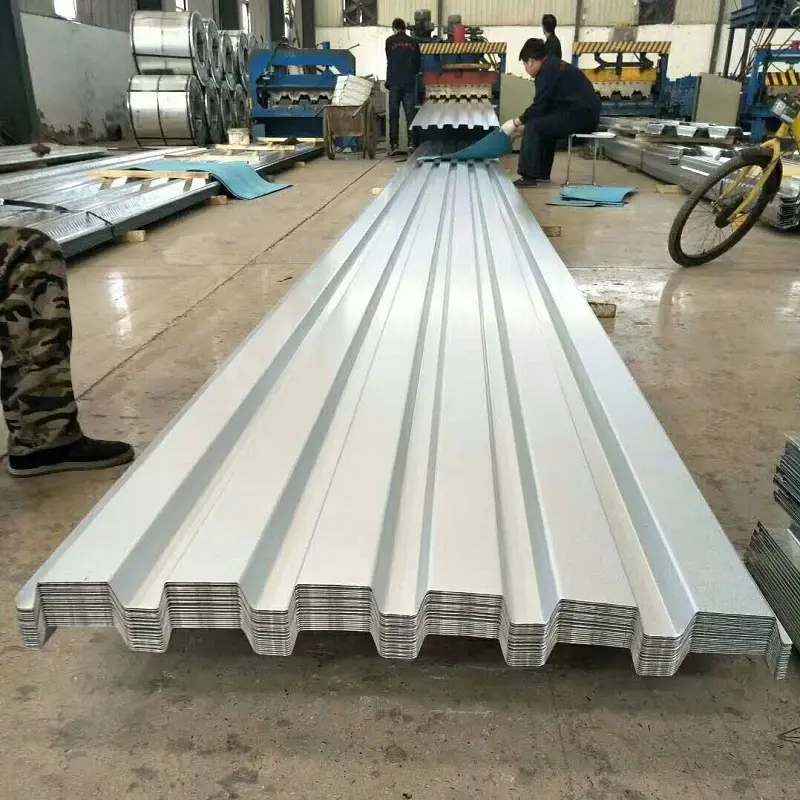

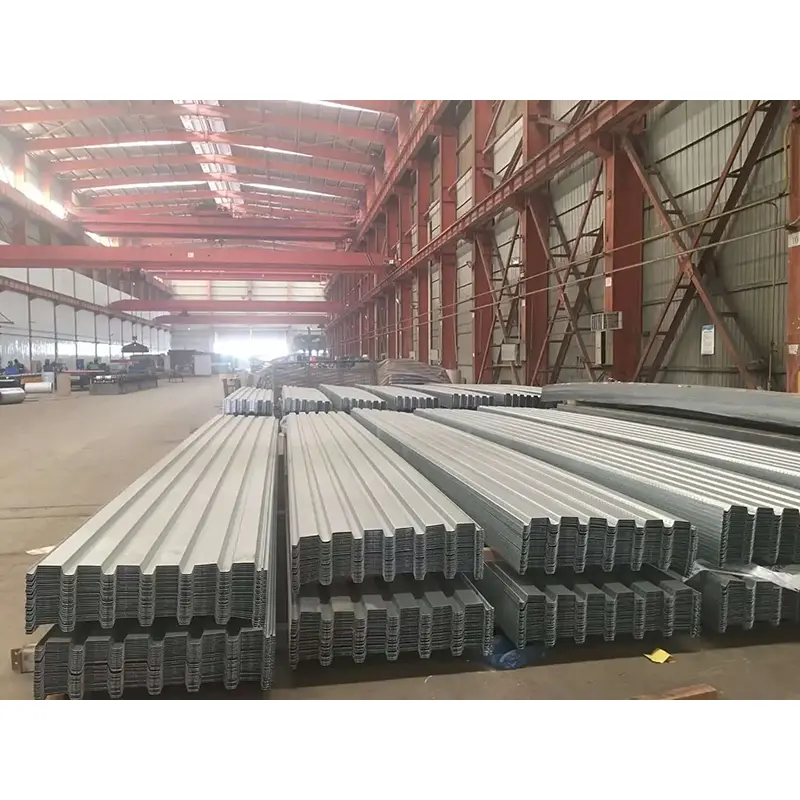

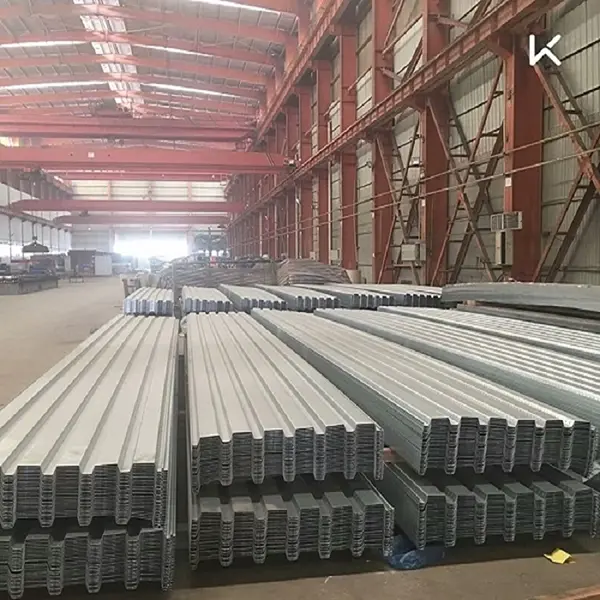

Deck aberto:Apresenta um perfil ondulado em forma de C ou semelhante com nervuras visíveis. Os modelos representativos incluem YXB76-305-915, YXB51-305-915 e YXB75-200-600. O deck aberto oferece instalação rápida e custo mais baixo, mas funciona principalmente como fôrma permanente, em vez de um membro totalmente composto. É normalmente especificado para edifícios industriais leves e armazéns com requisitos de carga moderados.
Deck reentrante:Usa um perfil de abertura estreito para melhorar o desempenho contra incêndio e corrosão. O modelo comum é YXB51-200-600. Comparados ao tabuleiro aberto, os perfis reentrantes proporcionam maior rigidez da laje e menor consumo de concreto, representando uma melhoria parcial no comportamento misto.

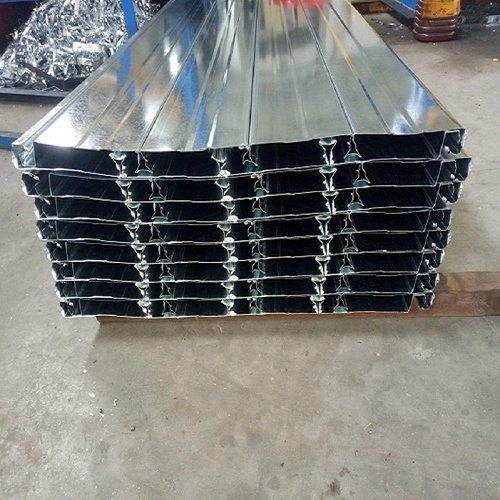

Deck fechado:Incorpora nervuras de cisalhamento na superfície do painel, permitindo plena ação composta entre aço e concreto. A parte inferior é plana e visualmente limpa. Os modelos convencionais incluem YXB65-185-555, YXB66-240-720 e YXB65-170-510. O tabuleiro fechado suporta vãos não escorados de 3,0 a 4,5 m, oferece melhor resistência ao fogo e é comumente usado em edifícios altos de aço.

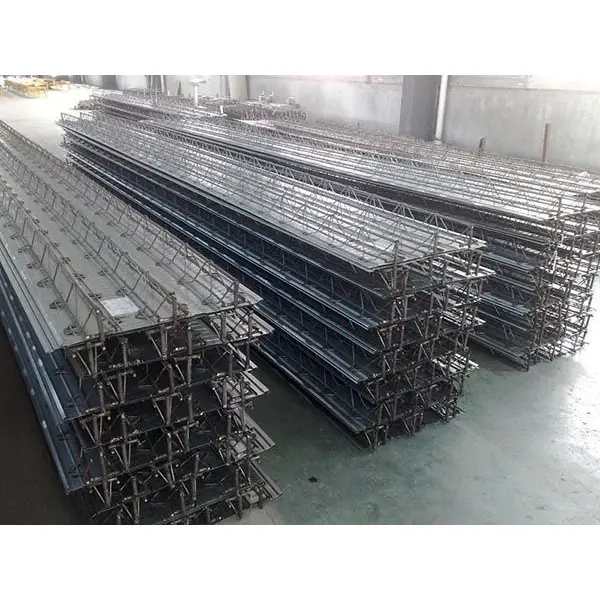

Deck de treliça de vergalhão:Combina barras de aço HRB400 formadas em treliça com uma chapa de base galvanizada conectada por soldagem por resistência. As alturas das treliças variam de 70 mm a 150 mm, e a chapa de base tem 0,5 mm de espessura com revestimento de zinco dupla face de pelo menos 120 g/m². A amarração de vergalhões no local é reduzida em 60% a 70%, os vãos não escorados podem atingir 5 m e uma laje de 100 mm atinge aproximadamente 1,68 horas de resistência ao fogo.
| Parâmetro | Faixa/Opções | Notas |
|---|---|---|
| Material | Q235, Q345, DX51D+Z aço galvanizado | Resistência ao escoamento 235–550 MPa disponível |
| Espessura da Folha | 0,6–1,5 mm | 0,8–1,2 mm mais comum |
| Altura das costelas | 20–130 mm | Depende do tipo de perfil |
| Largura efetiva | 404–1025 milímetros | Depende do tipo de perfil |
| Revestimento de Zinco | 60–275 g/m² (frente e verso) | Padrão ≥120 g/m²; maior para ambientes costeiros |
| Padrão Aplicável | GB/T 12755-2008 | Chapas de aço perfiladas para construção |
Modelos comuns por tipo:
Tipo aberto:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Tipo fechado:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Tipo de treliça de vergalhão:TD1-70 a TD5-150, altura da treliça 70–150 mm
A escolha do tipo de piso depende de vários fatores específicos do projeto:
Extensão e carga:Projetos de carga leve e vão curto podem usar deck aberto. Grandes vãos e cargas pesadas beneficiam-se de deck fechado ou deck de treliça de vergalhão. O tabuleiro fechado suporta vãos não escorados de 3,0 a 4,5 m, enquanto o tabuleiro de vergalhão estende-se até 5 m sob condições definidas.
Requisitos de incêndio:O convés fechado e o convés de vergalhão oferecem melhor desempenho ao fogo do que o convés aberto. Algumas configurações de deck fechado passaram nos testes de resistência ao fogo e podem ser usadas sem proteção contra fogo pulverizada quando o projeto da laje mista atende ao código aplicável. A classificação ao fogo depende da espessura da laje e da cobertura de concreto, e não apenas do convés.
Sequência de construção:O deck aberto é leve e rápido de instalar, tornando-o adequado para grandes áreas. A plataforma de treliça de vergalhão reduz o trabalho de reforço no local, mas requer tempo de pré-fabricação na fábrica.
Ambiente de corrosão:Aplicações internas normalmente usam revestimento de zinco de pelo menos 120 g/m². Ambientes costeiros ou quimicamente agressivos podem exigir maiores pesos de zinco ou proteção alternativa. A camada de zinco protege principalmente o aço durante a construção; após a colocação do concreto, a cobertura de concreto fornece proteção contra corrosão a longo prazo.
Inspeção do painel:Antes da instalação, verifique se o desvio de planicidade do painel é inferior a 3 mm e se não há distorções significativas ou danos no revestimento. A espessura do revestimento de zinco e a qualidade da solda devem ser verificadas nos materiais recebidos.
Layout e fixação:Marque as linhas de centro nas vigas de aço antes de colocar os painéis, com desvio controlado dentro de 3 mm. A sobreposição longitudinal entre folhas adjacentes deve ser de pelo menos 50 mm, fixada por soldagem por pontos. O espaçamento da soldagem de pinos através do convés normalmente não é superior a 300 mm, com a penetração da solda verificada de acordo com os requisitos do projeto.
Derramamento de concreto:Mantenha o abatimento em 120±20 mm. Evite o contato direto entre o vibrador e a superfície do deck para evitar danos ao revestimento e deformação do painel. Verifique se os suportes temporários estão corretamente posicionados antes do vazamento, especialmente para instalações não escoradas onde o vão e a espessura da chapa devem corresponder ao projeto.
Desenhos de layout:Prepare desenhos de layout detalhados antes da instalação, mostrando a direção do painel, locais de sobreposição, aberturas e posições dos pinos. Áreas irregulares devem ser planejadas com antecedência para evitar cortes descontrolados que possam afetar o desempenho estrutural.
1.Sistemas de piso para estruturas de aço de arranha-céus e super-altos, onde o tabuleiro fechado e o tabuleiro de treliça de vergalhão são comumente especificados.
2.Plantas industriais e armazéns logísticos, onde o open deck oferece uma solução econômica para mezaninos e plataformas de carga leve.
3.Edifícios públicos, como terminais de aeroportos, estádios e centros de exposições com requisitos de piso de grande vão.
4.Instalações de energia e projetos de energia que exigem maior resistência ao fogo e capacidade de carga.
Em algumas envolventes de edifícios com estrutura de aço, os sistemas de piso são coordenados comPainéis sanduíche de lã de rochapara isolamento de paredes e telhados, formando um invólucro estrutural e térmico integrado. Nossa equipe de engenharia pode auxiliar no detalhamento da interface entre esses produtos.
O tabuleiro aberto atua principalmente como cofragem permanente e não contribui significativamente para a ação composta. O tabuleiro fechado utiliza nervuras de cisalhamento para aderir ao concreto, permitindo que o aço e o concreto trabalhem juntos sob carga. O deck de treliça de vergalhão utiliza uma treliça de aço soldada que apresenta desempenho semelhante ao reforço de laje convencional, com a chapa de base servindo apenas como fôrma.
O vão não escorado depende do perfil do tabuleiro, espessura da chapa, espessura da laje de concreto e carga de construção. O convés fechado normalmente suporta 3,0–4,5 m sem escoramento temporário, e o convés de treliça de vergalhão pode atingir 5 m. As tabelas de vãos do fabricante devem ser usadas juntamente com verificações de deflexão específicas do projeto.
Para aplicações internas padrão, é típico um revestimento de zinco dupla face de pelo menos 120 g/m². Ambientes costeiros ou corrosivos podem exigir pesos de revestimento mais elevados. O revestimento de zinco protege o aço durante a fase de construção; a proteção contra corrosão de longo prazo é fornecida pela cobertura de concreto após a colocação.
Nem sempre. O tabuleiro fechado e o tabuleiro treliçado podem ser instalados sem escoramento quando o vão e a espessura da chapa estiverem dentro dos limites do fabricante. O deck aberto geralmente requer escoramento ou vãos reduzidos. Os cálculos de deflexão e a verificação da carga de construção devem ser realizados antes de selecionar uma opção sem escoramento.
Sim. A espessura da folha, a largura efetiva e o comprimento podem ser ajustados aos requisitos do projeto. Perfis e aberturas personalizados devem ser confirmados durante a fase de desenho do layout para evitar cortes secundários no local que possam comprometer o desempenho estrutural.
