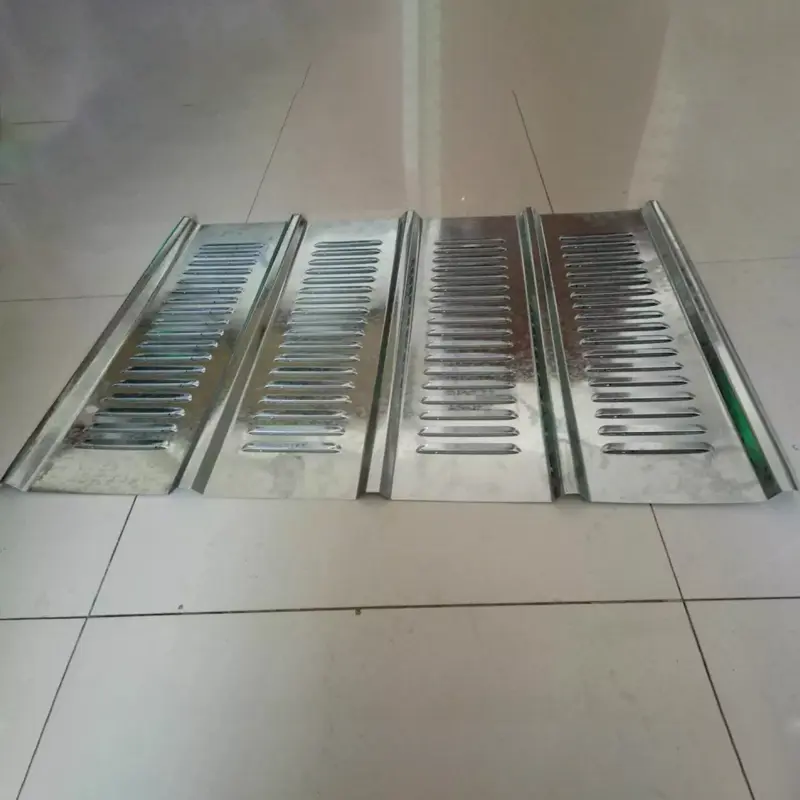

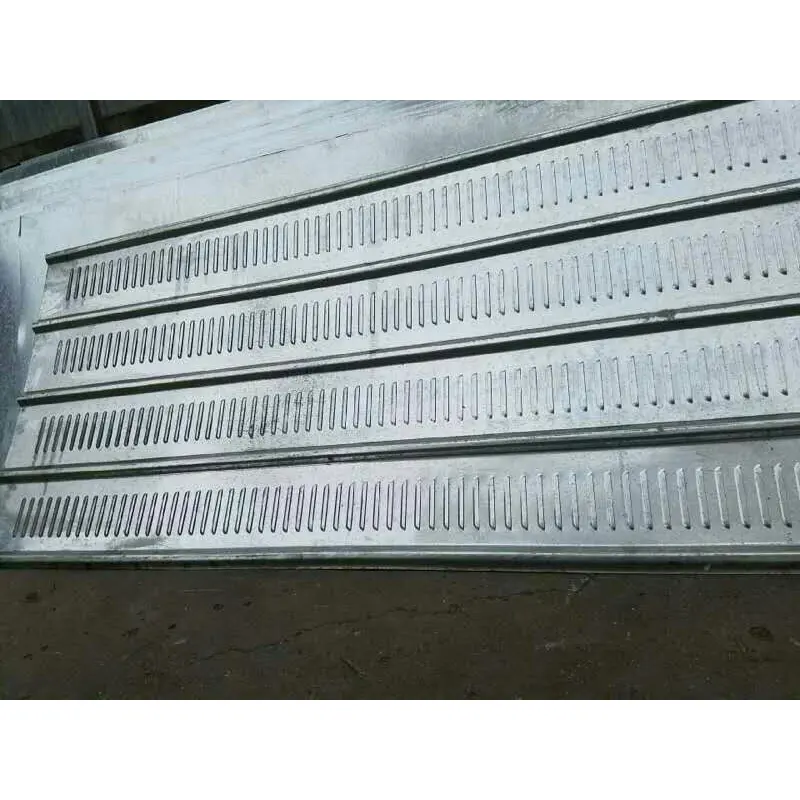

Folha perfurada com persianas

Folhas perfuradas com persianas são painéis arquitetônicos funcionais criados pelo processamento de folhas de metal usando equipamento de estampagem de precisão de alta velocidade para formar uma estrutura de aberturas anguladas semelhantes a venezianas. Ao contrário dos painéis perfurados padrão (que apresentam furos retos, como círculos ou quadrados), os painéis perfurados com venezianas apresentam venezianas angulares. Este design permite que o ar flua através dos canais diagonais enquanto bloqueia a linha de visão horizontal, conseguindo assim um efeito "ventilado, mas opaco".

Seleção de material base

Dependendo do ambiente operacional e dos requisitos de desempenho, os seguintes materiais podem ser selecionados:

Aço galvanizado Q235:O material mais comum na construção. As superfícies são tratadas com galvanização por imersão a quente e revestimento eletrostático em pó (espessura do revestimento ≥60μm), resistindo a 500 horas de testes de névoa salina sem descascar ou enferrujar. Padrão de teste: ASTM B117 / ISO 9227. Relatórios laboratoriais estão disponíveis mediante solicitação.

Aço inoxidável 304:Utilizado para ambientes externos que necessitam de alta resistência à corrosão ou para projetos decorativos.

Liga de alumínio:Utilizado para projetos com limitações de peso ou que exijam compatibilidade com painéis de cobertura de alumínio-magnésio-manganês.

Processo de fabricação e especificações:Produzido usando linhas de puncionamento de alta velocidade, precisão e totalmente automatizadas, o sistema suporta vários materiais, incluindo bobinas de aço perfuradas com revestimento colorido, bobinas de alumínio e chapas de aço inoxidável. As espessuras padrão variam de 0,5 mm a 2,0 mm (folhas finas: 0,5–1,0 mm; folhas grossas: 1,0–2,0 mm). Os ângulos típicos das persianas são de 45° a 60°, com uma proporção de área aberta de 40% a 60%. Os tamanhos de folha padrão são 1000×2000mm e 1250×2500mm; tamanhos personalizados estão disponíveis mediante solicitação.

Tratamento de Superfície:As chapas de aço galvanizado podem ser acabadas com pintura eletrostática a pó. As cores são personalizadas de acordo com os padrões RAL (as cores comuns incluem cinza escuro, cinza claro, azul royal e verde escuro).

Verificação de desempenho

1. Desempenho Acústico – Redução de Ruído Medida em Laboratório

O desempenho acústico dos painéis persianas perfurados é apoiado por dados experimentais concretos. Pesquisas sistemáticas conduzidas pelo Laboratório de Acústica Arquitetônica da Universidade Nacional Cheng Kung (Taiwan) em painéis de persianas horizontais microperfuradas demonstraram que a redução média de ruído varia de um mínimo de 4dB a um máximo de 15dB. As principais variáveis ​​que influenciam o desempenho acústico incluem o comprimento e a espessura das venezianas, a configuração estrutural (perfuração unilateral versus dupla face), o ângulo e o espaçamento das venezianas.

2. Ventilação e resistência ao vento – Resistência ao vento reduzida em mais de 30%

Painéis de venezianas perfuradas facilitam a ventilação natural e o alívio de pressão através de perfurações angulares nas venezianas, reduzindo efetivamente a resistência ao vento. Quando utilizado em painéis de construção, o design do fluxo de ar com persianas reduz a resistência ao vento em mais de 30% em comparação com barreiras sólidas tradicionais, com base em cálculos comparativos de carga de vento. Os painéis são projetados para atender aos requisitos locais de carga de vento de acordo com os códigos de construção aplicáveis ​​(por exemplo, GB 50009/EN 1991), com desempenho real verificado através de cálculos estruturais e avaliações de carga de vento específicas do projeto. Isso os torna adequados para regiões costeiras propensas a tufões e ventosas.

3. Resistência à corrosão e às intempéries – teste de névoa salina de 500 horas

A resistência à corrosão dos painéis de persianas perfuradas é garantida através de um sistema de processo duplo: galvanização por imersão a quente seguida de pintura eletrostática a pó. Uma camada de base galvanizada é combinada com um revestimento em pó de poliéster para uso externo curado em alta temperatura (≥60 μm de espessura). Os painéis suportam 500 horas de testes de névoa salina sem descascar ou enferrujar, de acordo com ASTM B117/ISO 9227. Relatórios de testes de terceiros estão disponíveis mediante solicitação, e a vida útil externa é estimada em 5 a 10 anos em condições ambientais normais.

4. Propriedades Mecânicas e de Fabricação

Fabricado em aço galvanizado Q235, o material oferece excelente resistência à compressão, enquanto o processo de estampagem das venezianas garante alta precisão dimensional. Em aplicações de transporte ferroviário (ventilação e venezianas à prova de chuva), a estrutura combina painéis de venezianas perfuradas voltados para a frente com defletores de chuva traseiros para equilibrar o fluxo de ar e a proteção contra intempéries. Para compartimentos de energia de equipamentos motorizados, material absorvente de som de 5 a 10 mm pode ser aplicado à estrutura da veneziana para amortecer o ruído.

5. Cenários de aplicação comprovados

Decoração de edifícios públicos em grande escala e absorção sonora:Estas Folhas Perfuradas Louvered são utilizadas para decoração e tratamento acústico em grandes projetos como aeroportos, estações ferroviárias, estádios, centros de exposições e estações de metrô.

Acumulação de construção:O painel perfurado com persianas apresenta um design modular com montagem aparafusada, eliminando a necessidade de soldagem no local. Suporta reutilização mais de 5 vezes e possui uma taxa de reciclabilidade do aço de 95%.

Ventilação do equipamento e dissipação de calor:Usadas como painéis de dissipação de calor para gabinetes de equipamentos, essas venezianas são normalmente fabricadas em aço inoxidável, aço galvanizado ou alumínio (espessura: 0,8–2 mm), proporcionando ventilação e dissipação de calor eficazes, ao mesmo tempo que oferecem proteção contra poeira e respingos.

Visão geral das principais especificações

Todos os parâmetros listados abaixo são baseados na produção padrão de fábrica ou em testes referenciados. A personalização está disponível para atender aos requisitos específicos do projeto.

Principais vantagens

1. Ventilação sem Visibilidade (Funcionalidade Única).O design da veneziana em ângulo cria uma sobreposição quando visto de frente, bloqueando mais de 90% da linha de visão externa e permitindo o fluxo de ar natural – equilibrando a proteção da privacidade com ventilação e dissipação de calor. A triagem visual é medida a uma distância de 1 metro perpendicular à superfície do painel.

2. Desempenho acústico verificado (redução de 4–15 dB).Os testes laboratoriais confirmam uma redução média de ruído de 4–15 dB; o desempenho pode ser melhorado adicionando algodão absorvente de som ou painéis microperfurados.

3. Resistência à corrosão e durabilidade (verificação de névoa salina de 500 horas).A proteção anticorrosiva dupla (galvanização por imersão a quente mais revestimento eletrostático a pó) garante que não haja descascamento ou ferrugem após 500 horas de teste de névoa salina de acordo com ASTM B117 / ISO 9227; vida útil externa de 5 a 10 anos.

4. Montagem Modular e Reutilização.O design modular com conexões aparafusadas elimina a necessidade de soldagem no local; os painéis podem ser reaproveitados pelo menos cinco vezes, com taxa de reciclagem do aço de 95%.

5. Material flexível e personalização de especificações.Disponível em diversos materiais, como aço galvanizado Q235, aço inoxidável e alumínio; a espessura, as dimensões e as cores da placa podem ser personalizadas para atender aos requisitos específicos do projeto.

Cenários de aplicação

1.Sistemas decorativos e de absorção sonora para grandes edifícios públicos, como aeroportos, estações ferroviárias, estádios, centros de exposições e estações de metro.

2.Cobertura de canteiros de obras para obras rodoviárias, escavações de metrô e reformas residenciais (exigindo resistência ao vento e alívio de pressão).

3.Ventilação, dissipação de calor e proteção contra poeira para instalações industriais e salas de equipamentos.

4.Barreiras acústicas para estradas municipais e zonas industriais (quando combinadas com materiais absorventes de som).

5.Sistemas integrados de sombreamento arquitetônico e persianas de ventilação.

Por que escolher painéis de persianas perfuradas?

Você está procurando um painel funcional que equilibre ventilação e proteção para decoração arquitetônica, painéis de construção ou projetos de redução de ruído? Feitos de aço galvanizado Q235 ou aço inoxidável, esses painéis apresentam venezianas em ângulo de 45° a 60° estampadas com precisão. Eles fornecem mais de 90% de proteção visual (medida em 1 m de visão perpendicular), ao mesmo tempo que permitem ventilação natural e alívio de pressão, oferecendo mais de 30% menos resistência ao vento em comparação com painéis sólidos. Os testes acústicos de laboratório confirmam uma redução de ruído de 4–15 dB, enquanto os testes de névoa salina de 500 horas (ASTM B117 / ISO 9227) verificam sua resistência à corrosão; o design modular permite a reutilização repetida. Desde a absorção sonora decorativa em grandes edifícios públicos até painéis resistentes ao vento para obras rodoviárias urbanas, os painéis de venezianas perfuradas - apoiados por dados de desempenho comprovados - oferecem uma solução confiável que garante "ventilação sem visibilidade" juntamente com redução de ruído e resistência ao vento.

Perguntas frequentes

1. Quais padrões são usados ​​para o teste de névoa salina?

Testamos nossos painéis revestidos a pó de acordo com ASTM B117 ou ISO 9227 por 500 horas. Relatórios de testes de terceiros estão disponíveis mediante solicitação para verificar os resultados.

2. Como é medida a triagem visual de 90%?

A taxa de blindagem visual é medida a uma distância de 1 metro perpendicular à superfície do painel. Sob ângulos de visão normais, as venezianas angulares se sobrepõem para bloquear mais de 90% da linha de visão horizontal, permitindo ao mesmo tempo o fluxo de ar.

3. Os painéis podem ser usados ​​em áreas com ventos fortes?

Sim. O design com venezianas reduz a carga do vento em mais de 30% em comparação com painéis sólidos. Realizamos cálculos de carga de vento específicos do projeto de acordo com os códigos aplicáveis ​​(por exemplo, GB 50009 ou EN 1991) para garantir que os painéis e a estrutura de suporte sejam projetados adequadamente.

4. Quais materiais estão disponíveis para painéis perfurados com venezianas?

Oferecemos aço galvanizado Q235, aço inoxidável 304 e liga de alumínio. A escolha depende dos requisitos de corrosão, limites de peso e preferências estéticas. Todos os materiais podem ser revestidos a pó em várias cores RAL.

5. Vocês fornecem amostras ou relatórios de teste antes de fazer o pedido?

Sim, podemos fornecer painéis de amostra para avaliação e compartilhar relatórios de testes relevantes (névoa salina, acústica, mecânica) mediante solicitação. Nossa equipe de engenharia também oferece consultoria técnica para seu projeto específico.

6. Como são instalados os painéis?

Os painéis são projetados para montagem modular aparafusada, eliminando a necessidade de soldagem no local. Isto permite uma instalação mais rápida e fácil desmontagem, e os painéis podem ser reutilizados várias vezes.
