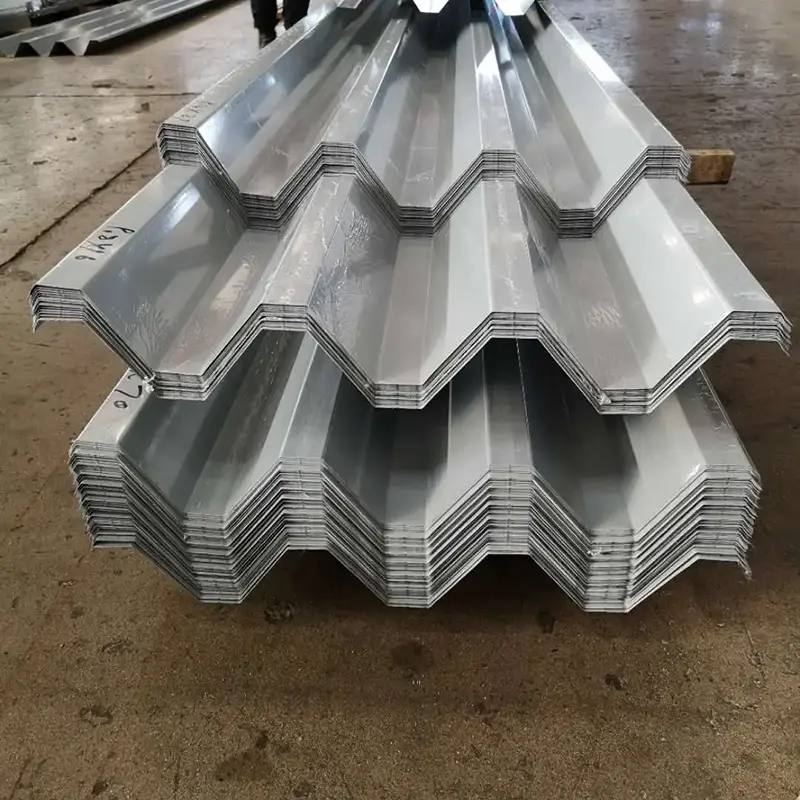

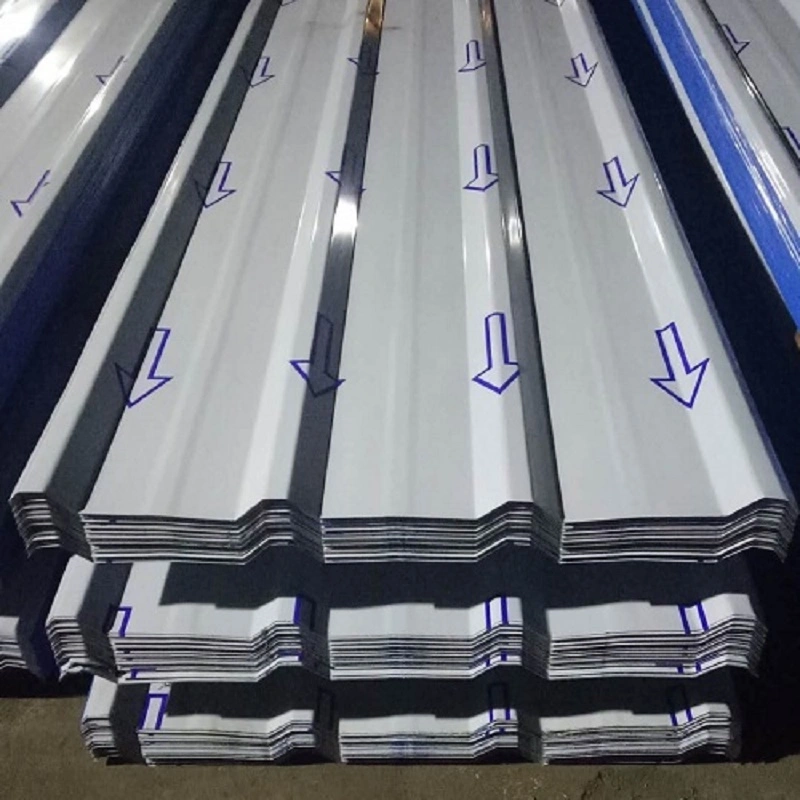

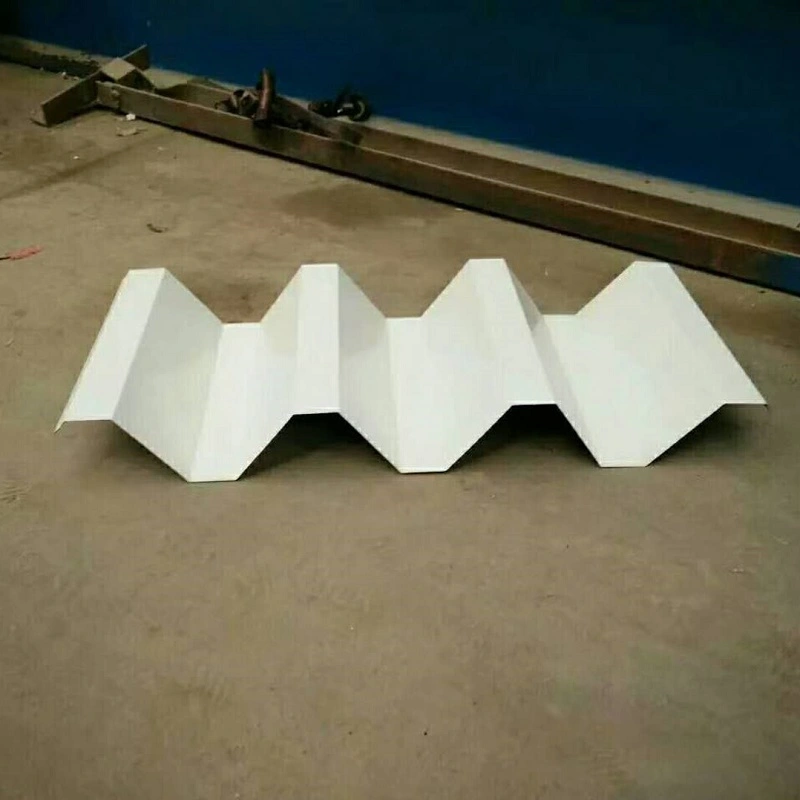

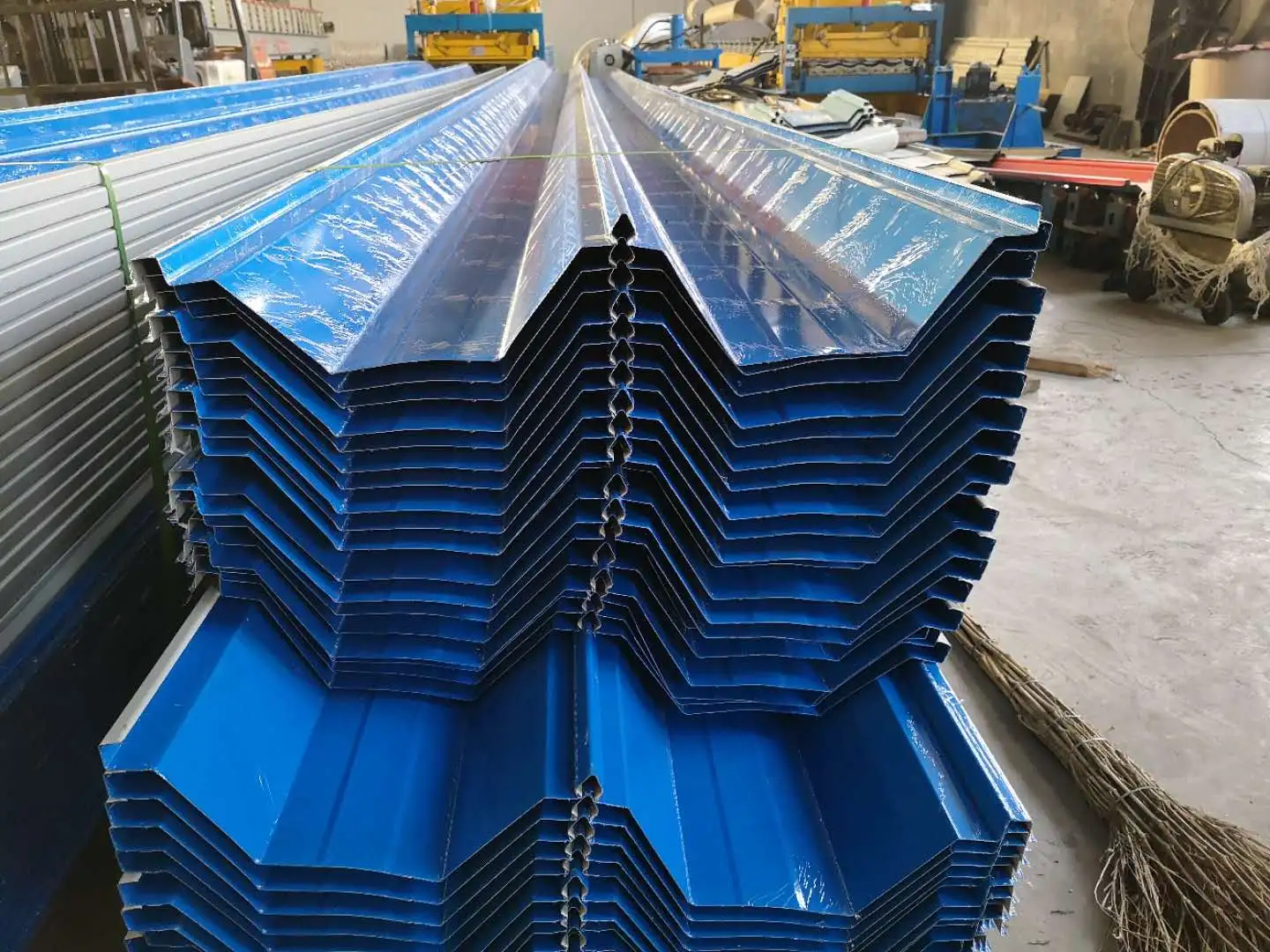

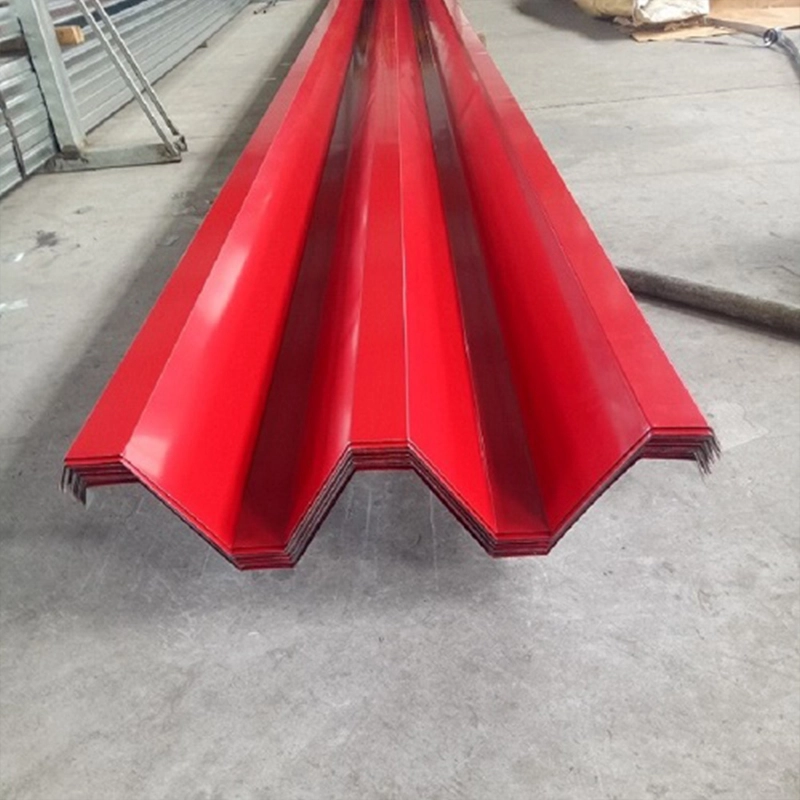

Painéis de cobertura metálica são chapas de aço perfiladas formadas por bobinas metálicas formadoras de laminação a frio em seções transversais corrugadas em linhas de produção contínuas. Eles são usados para telhados, revestimentos de paredes e pisos. O perfil nervurado ou ondulado aumenta a rigidez à flexão da chapa fina ao longo da direção da nervura, permitindo que painéis com espessura de 0,5 mm a 1,5 mm suportem cargas do telhado. A SENBO opera linhas de perfilagem dedicadas para perfis de telhados metálicos e mantém capacidade de testes internos para verificação da elevação do vento. As verificações de produção abrangem a espessura do metal base, o limite de escoamento, a geometria do perfil e a qualidade do revestimento superficial.
Os sistemas de cobertura metálica geralmente usam um design composto multicamadas. No projeto do Terminal 3 do Aeroporto Guangzhou Baiyun, a construção do telhado de baixo para cima inclui terças primárias galvanizadas, uma chapa de base de aço perfilada revestida com Al-Zn perfurada, uma barreira de vapor, lã de rocha com absorção de som, terças secundárias galvanizadas, lã de rocha com isolamento térmico, uma chapa de aço galvanizado por imersão a quente, uma membrana de impermeabilização TPO, clipes de fixação de aço inoxidável, espuma redutora de ruído, painéis de cobertura de aço inoxidável e tampas de aço inoxidável. Este conjunto combina suporte estrutural, isolamento térmico, impermeabilização, absorção sonora e proteção contra raios.
| Indicador de desempenho | Parâmetro/Especificação | Base ou Observações |
|---|---|---|
| Padrão de Implementação | GB/T 12755-2008 | Chapas de aço perfiladas para construção |
| Material Básico | Galvanizado / Revestido com Al-Zn / Revestido com cor / Al-Mg-Mn / Aço inoxidável | Selecionado com base no ambiente e na classe do projeto |
| Espessura Comum | 0,5–1,5 mm para painéis de cobertura; 0,5 mm para aço inoxidável | Depende do perfil e dos requisitos de carga |
| Força de rendimento | 220–550MPa | Depende do grau do material base |
| Densidade Al-Mg-Mn | 2,73g/cm³ | Cerca de um terço do aço |
| Resistência à pressão do vento | ≥18 kPa para sistema soldado de aço inoxidável | Equivalente ao tufão de categoria 17 |
| Grau de impermeabilização | Grau I | Impermeabilização estrutural sem dependência de selante |
| Vida útil do projeto | 15–50 anos | Painéis Al-Mg-Mn ultrapassam 50 anos |
| Sistema de instalação | Costura permanente / Soldagem contínua | Fixação oculta |
Os edifícios públicos costeiros impõem exigências extremas à resistência ao vento dos telhados. No Terminal 3 do Aeroporto Guangzhou Baiyun, o sistema de telhado de aço inoxidável continuamente soldado foi submetido a testes estáticos de elevação do vento e registrou uma capacidade de 18,2 kPa, equivalente a um tufão de categoria 17. Para efeito de comparação, os telhados convencionais com costura vertical de alumínio-magnésio-manganês normalmente resistem às condições da Categoria 12. Pesquisas sobre o comportamento de sucção do vento mostram que a costura interligada e a conexão do suporte são o ponto mais fraco, exigindo reforço direcionado. O estádio do Centro Cultural e Esportivo da Grande Baía usa uma abordagem soldada semelhante e atingiu 21 kPa em testes de laboratório.

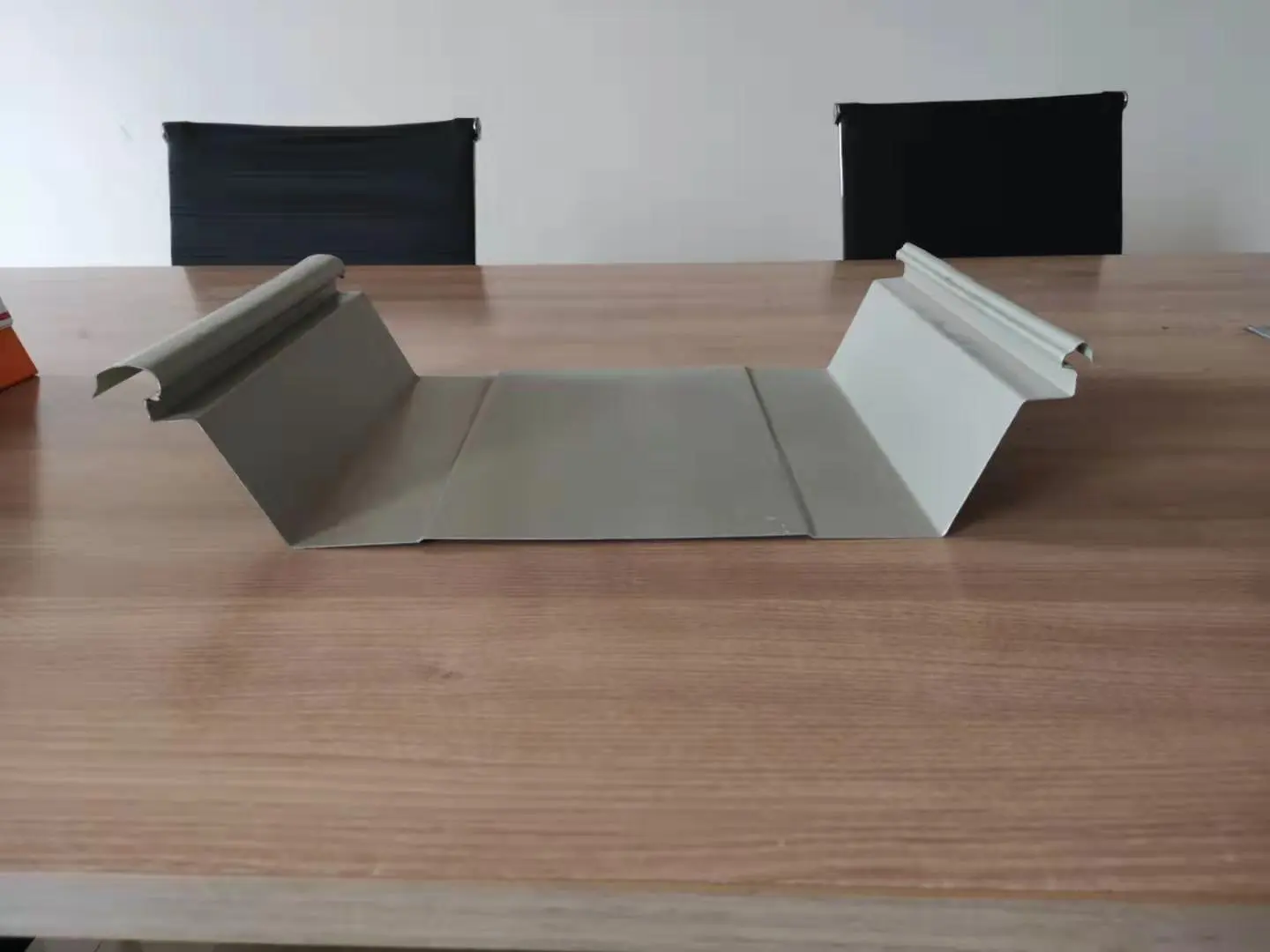

A impermeabilização do telhado vem da configuração estrutural e não dos selantes aplicados. Os painéis de costura vertical usam selante pré-aplicado em todo o comprimento e costuras travadas, não deixando furos superficiais para pregos ou pontos de vazamento. A abordagem do aço inoxidável soldado continuamente cria uma superfície ininterrupta através da soldagem em todo o comprimento, melhorando ainda mais a resistência à água. Recomenda-se uma inclinação mínima de drenagem do telhado de 5%. O perfil da calha serve como canal de drenagem natural, direcionando a água rapidamente para o beiral.
As mudanças de temperatura fazem com que os painéis metálicos se expandam e contraiam. Os sistemas de costura vertical absorvem esse movimento através de suportes deslizantes em forma de T que permitem que os painéis se movam livremente ao longo da inclinação do telhado. No Terminal 3 do Aeroporto Guangzhou Baiyun, as conexões soldadas trabalham em conjunto com um perfil corrugado transversal para liberar o estresse térmico. Ambos os métodos evitam danos que de outra forma resultariam de movimentos térmicos restritos.
O Centro Cultural e Esportivo da Grande Baía aplicou uma estratégia de construção modular para todas as camadas do telhado abaixo da membrana impermeabilizante. Os trabalhadores dividiram o telhado de 78.000 m² em 878 módulos independentes, montaram e soldaram cada módulo ao nível do solo e, em seguida, içaram as unidades concluídas no lugar. Esta abordagem aumentou a eficiência da instalação em 30% e manteve o desperdício de material em cerca de 2%.
Os painéis de telhado podem ser produzidos em formas retas, curvas ou em forma de leque para combinar com superfícies arquitetônicas de curvatura única, curvatura dupla e esféricas. No Centro Cultural e de Arte da Futura Cidade de Ciência e Tecnologia "Duas Montanhas" em Anji, Zhejiang, o telhado de metal forma doze formas gigantes de folhas de bambu. Modelagem BIM e digitalização 3D foram aplicadas para manter as tolerâncias de construção dentro de limites aceitáveis.
Um sistema de aço inoxidável continuamente soldado oferece a maior resistência ao vento e é frequentemente especificado para regiões propensas a tufões. Os sistemas de costura permanente continuam sendo uma opção viável quando os detalhes da costura e do clipe são reforçados de acordo com os cálculos de elevação do vento.
Os sistemas de costura permanente usam clipes deslizantes que permitem o movimento ao longo da encosta. Os sistemas soldados podem incorporar ondulações transversais ou juntas de expansão. O método apropriado depende da geometria do telhado e da faixa de temperatura esperada.
As rotinas de inspeção devem abranger o aperto dos fixadores, a condição do painel, as obstruções do caminho de drenagem e a integridade do selante nas penetrações. Os sistemas de costura permanente normalmente requerem menos manutenção, uma vez que nenhum fixador fica exposto.
Às vezes, um novo telhado metálico pode ser instalado sobre um telhado existente se a estrutura puder suportar a carga adicional e a superfície existente for adequada. Um engenheiro estrutural deve avaliar as condições existentes antes de qualquer decisão ser tomada.
Os fornecedores devem fornecer certificados de teste de usinagem para metal base, registros de espessura de revestimento e relatórios dimensionais de painel. Projetos com critérios específicos de carga de vento devem solicitar dados de teste de elevação de vento para a configuração exata do sistema que está sendo fornecido. As verificações de recebimento no local devem verificar a qualidade do material, o comprimento do painel e a condição da superfície antes da instalação.
