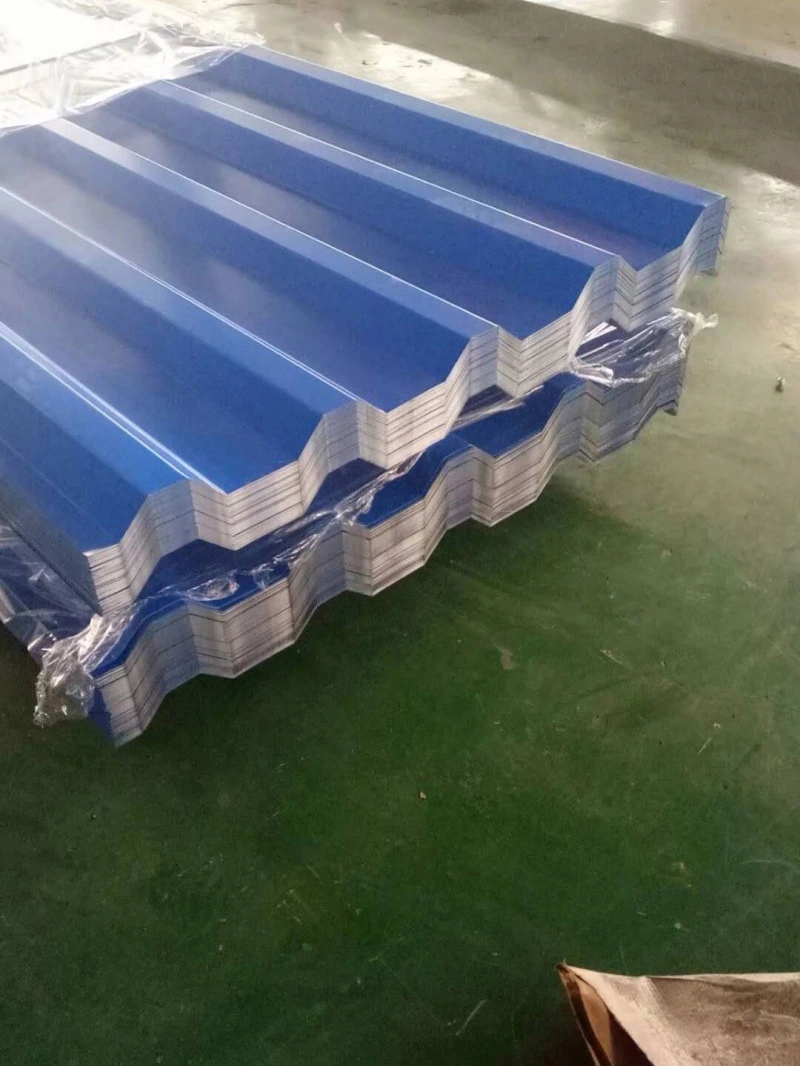

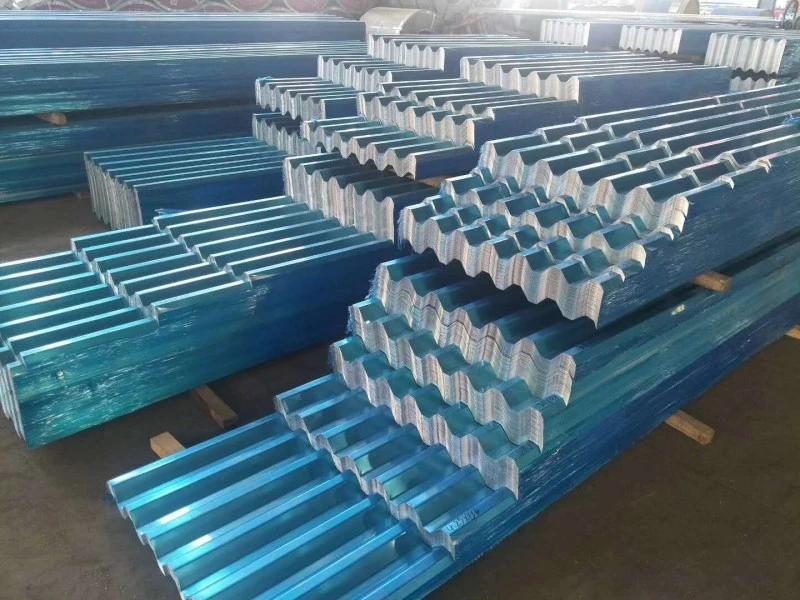

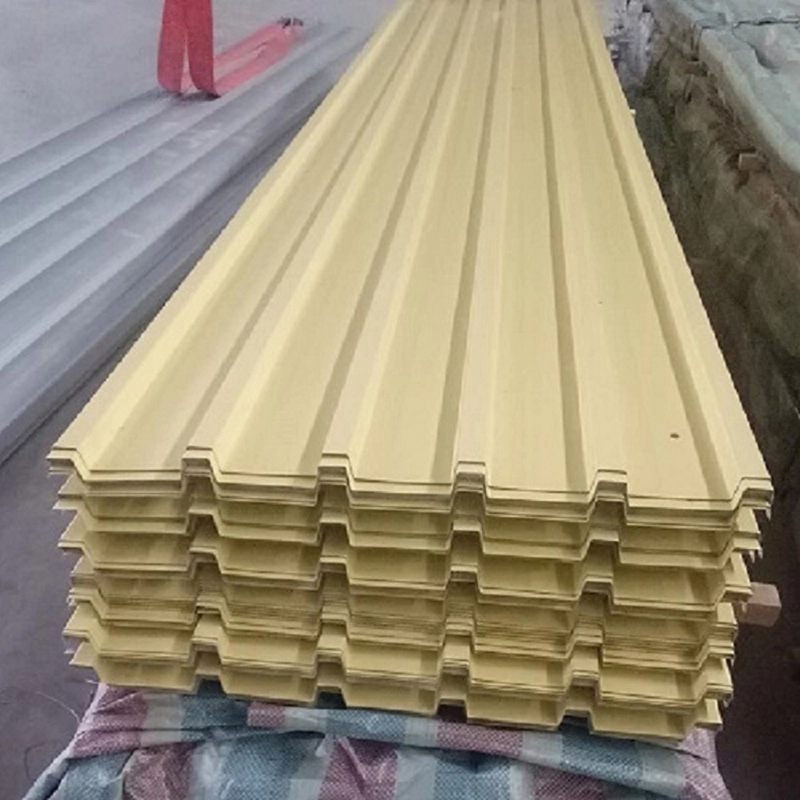

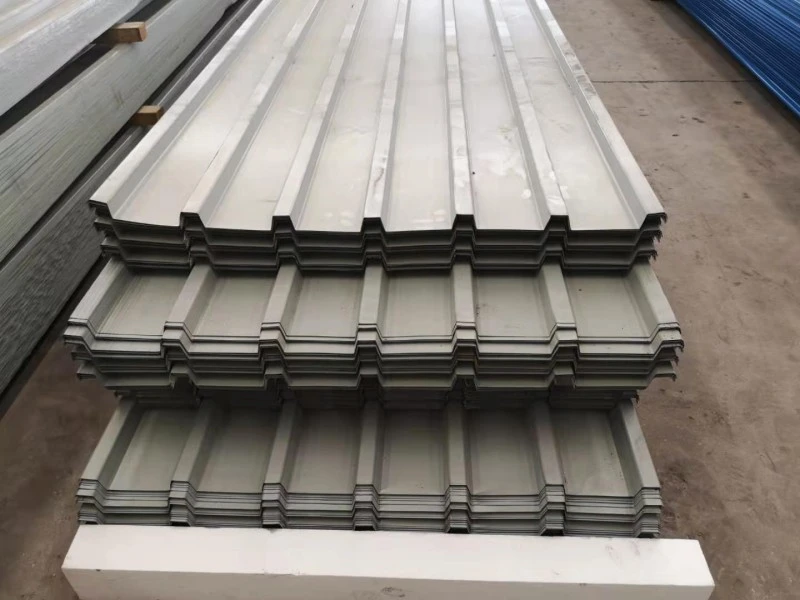

Chapa de telhado de aço com revestimento colorido

As telhas de aço com revestimento colorido feitas de bobinas de aço pré-pintadas são moldadas por laminação a frio em um perfil corrugado. Cada chapa combina um núcleo de aço, um revestimento metálico em ambos os lados e um acabamento orgânico curado. O metal base geralmente é Q235B ou DX51D, e a camada metálica protetora pode ser zinco ou alumínio-zinco com gramatura de revestimento de 40 g/m² a 275 g/m² por lado. O sistema de pintura normalmente inclui um primer e um acabamento de poliéster de pelo menos 20 μm, enquanto o PVDF é reservado para locais com exposição UV mais forte ou névoa salina. A SENBO realiza verificações de entrada na espessura da bobina e no peso do revestimento, e as linhas de perfilagem são configuradas para verificar a geometria das nervuras e a largura efetiva durante a produção.

Perfis e dimensões comuns

• YX35-125-750:altura das nervuras 35 mm, espaçamento das nervuras 125 mm, largura efetiva 750 mm.
• YX25-210-840:altura das nervuras 25 mm, espaçamento das nervuras 210 mm, largura efetiva 840 mm.
• YX15-225-900:altura das nervuras 15 mm, espaçamento das nervuras 225 mm, largura efetiva 900 mm.

O comprimento da folha é cortado sob encomenda e comprimentos contínuos são possíveis quando o transporte permite. A escolha do perfil afeta a capacidade do vão, o comportamento da drenagem e a aparência.

Tabela de parâmetros

Dados de teste e feedback do projeto

Comportamento Mecânico

O substrato deve apresentar uma resistência à tração de pelo menos 270 MPa. Para YX35-125-750, a resistência à compressão é de cerca de 200 MPa, o que é adequado para envelopes estruturais secundários e não estruturais. A variação da espessura é controlada em ±0,02 mm e a planicidade é limitada a 3 mm por metro para evitar retenção de água no telhado acabado.

Adesão e resistência à corrosão

Os testes de corte transversal exigem que a área de desprendimento do revestimento permaneça igual ou inferior a 5%. O desempenho da névoa salina é normalmente especificado como sem ferrugem vermelha após 500 horas para material padrão. Pesos mais elevados de revestimento de zinco melhoram este resultado. O requisito real deve corresponder ao local do projeto e à categoria de corrosão atmosférica.

Drenagem de Água

O formato ondulado canaliza a água da chuva através das calhas até os beirais. As juntas de sobreposição são seladas com arruelas impermeáveis ​​e selante. Recomenda-se uma inclinação mínima de 5%. O alinhamento correto da terça e a colocação dos fixadores ajudam a evitar poças e vazamentos.

Exemplo de desempenho térmico

Um projeto piloto no distrito de Chongming, em Xangai, aplicou um revestimento de isolamento térmico sobre coberturas de aço coloridas existentes. Após o tratamento, a temperatura da superfície diminuiu de 63°C para 33°C, e a temperatura interior caiu cerca de 8°C. Embora o revestimento isolante proporcione o principal benefício, o caso mostra como a chapa metálica pode ser combinada com tratamentos de superfície adicionais para economia de energia.

Velocidade de instalação

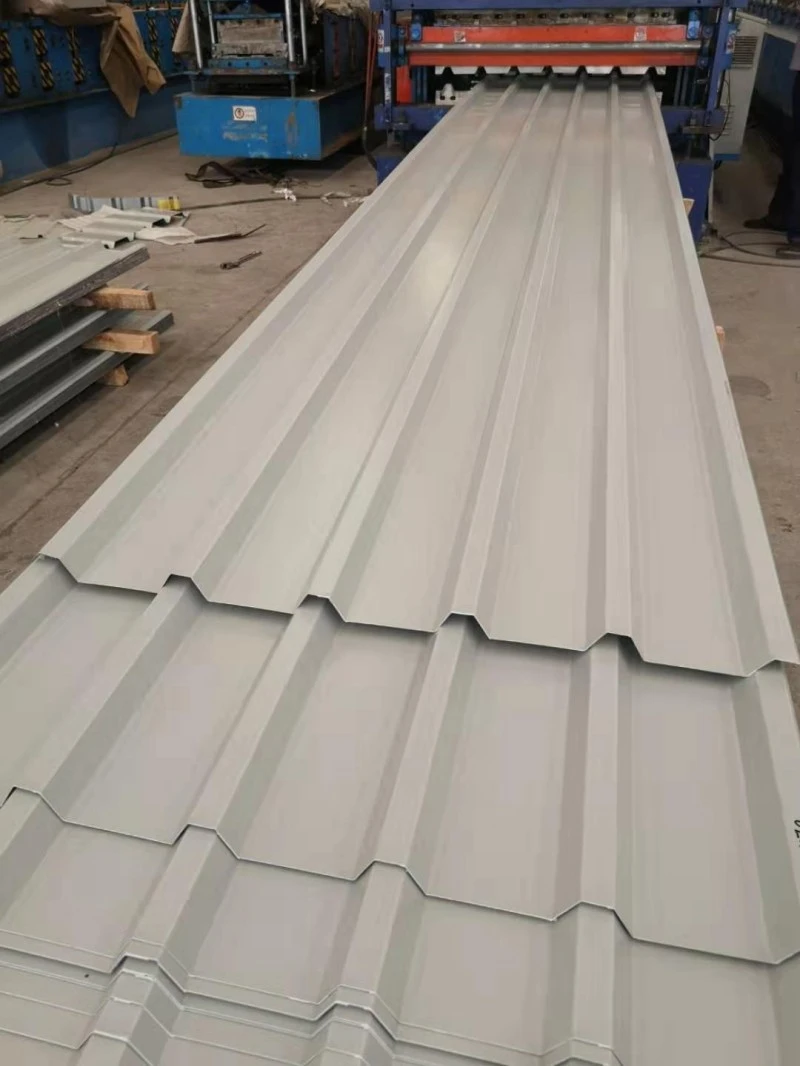

As chapas produzidas na fábrica podem ser instaladas rapidamente no local. A produção diária da perfilagem pode chegar a 3.000 metros. Quando combinados com uma estrutura de aço, os telhados de cobertura e de armazém podem ser concluídos em pouco tempo. Folhas longas reduzem o número de voltas finais, o que também diminui os possíveis pontos de vazamento.

Notas de projeto e instalação

• Mantenha as bobinas e folhas secas antes da instalação. O armazenamento ao ar livre requer distância ao solo e uma cobertura respirável para evitar condensação.
• Use ferramentas de corte que não produzam muito calor. Tesouras e cortadores são preferidos aos discos abrasivos.
• Retoque bordas cortadas e arranhões imediatamente com uma tinta de reparo compatível.
• Selecione fixadores e arruelas compatíveis com o revestimento para minimizar a corrosão galvânica.
• Siga os detalhes especificados da volta lateral e da volta final. Em áreas com ventos fortes, aumente a densidade dos fixadores perto das bordas e cumes.
• Verifique o espaçamento e o alinhamento das terças antes de colocar as folhas. Terças desalinhadas podem causar ondulação visível e tensionar as costelas.

Perguntas de projetos

Que inclinação é necessária para uma cobertura sem membrana impermeabilizante?

Uma inclinação de 5% ou mais é típica para perfis de camada única. Declives mais baixos podem ser usados ​​em casos especiais, mas medidas adicionais de vedação e drenagem devem ser projetadas e revisadas pelo engenheiro do projeto.

Como escolho o peso do revestimento de zinco?

A categoria de corrosividade atmosférica do local deve ser avaliada primeiro. Áreas rurais moderadas podem ficar bem com 40 g/m² a 90 g/m². As zonas costeiras ou industriais requerem frequentemente 150 g/m² ou mais, ou um revestimento de alumínio-zinco com desempenho equivalente.

As telhas podem ser instaladas em telhados curvos?

Alguns perfis podem ser curvados em um raio grande. O raio mínimo depende da altura da nervura, da espessura da chapa e da flexibilidade do revestimento. O fabricante deve confirmar o limite de formação antes do pedido ser feito.

O que causa variação de cor entre lotes?

A variação de cores pode ocorrer quando as bobinas vêm de diferentes séries de produção. Para um telhado ou parede grande, é mais seguro encomendar todo o material para a mesma superfície de um lote de bobinas. Quando isso não for possível, solicite uma leitura de cor e defina uma tolerância, como ΔE ≤ 1,5.

Lista de verificação de compras e inspeção

• Confirme o grau do substrato e o peso do revestimento no certificado do moinho antes da produção.
• Solicite uma amostra da cor real da tinta e aprove antes de cortar a bobina.
• Verifique a espessura da chapa, a altura das nervuras e a largura efetiva no recebimento. Rejeite material fora da tolerância.
• Inspecione o revestimento quanto a arranhões, quebras de bobina ou cores irregulares. Pequenos danos podem ser reparados, mas grandes áreas danificadas devem ser substituídas.
• Se o telhado precisar atender a uma classificação específica de resistência ao vento, solicite dados de teste ou cálculos para o perfil selecionado e layout de fixação.
• Para projetos onde o desempenho contra incêndio é uma preocupação, lembre-se que uma única chapa metálica não é combustível, mas a montagem completa do telhado pode incluir isolamento combustível ou subcamada que deve ser avaliada separadamente.
