Folha de telhado metálico

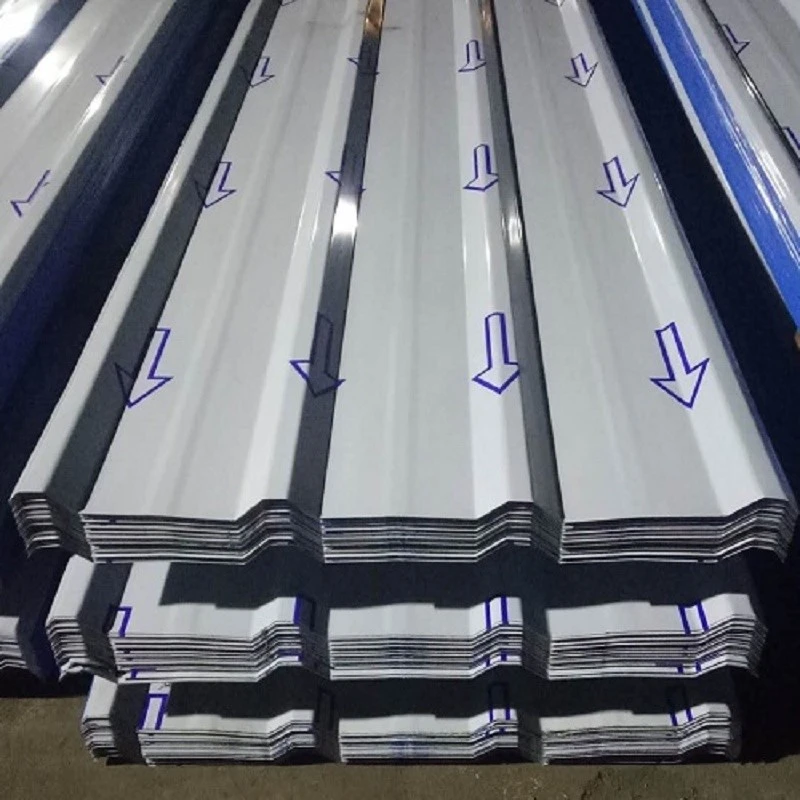

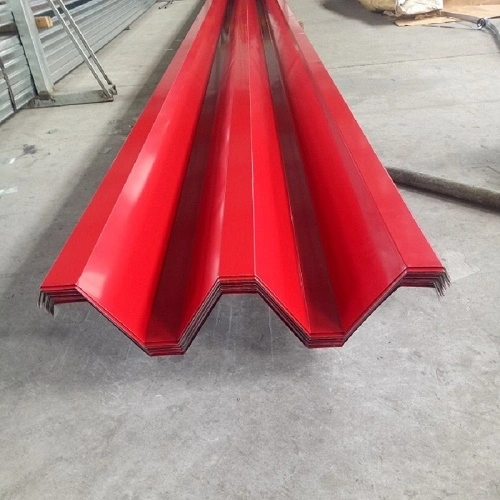

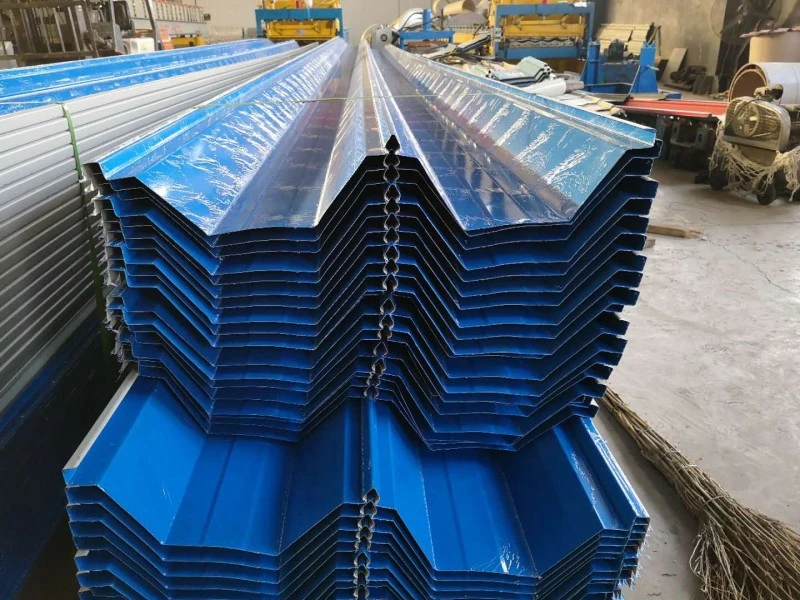

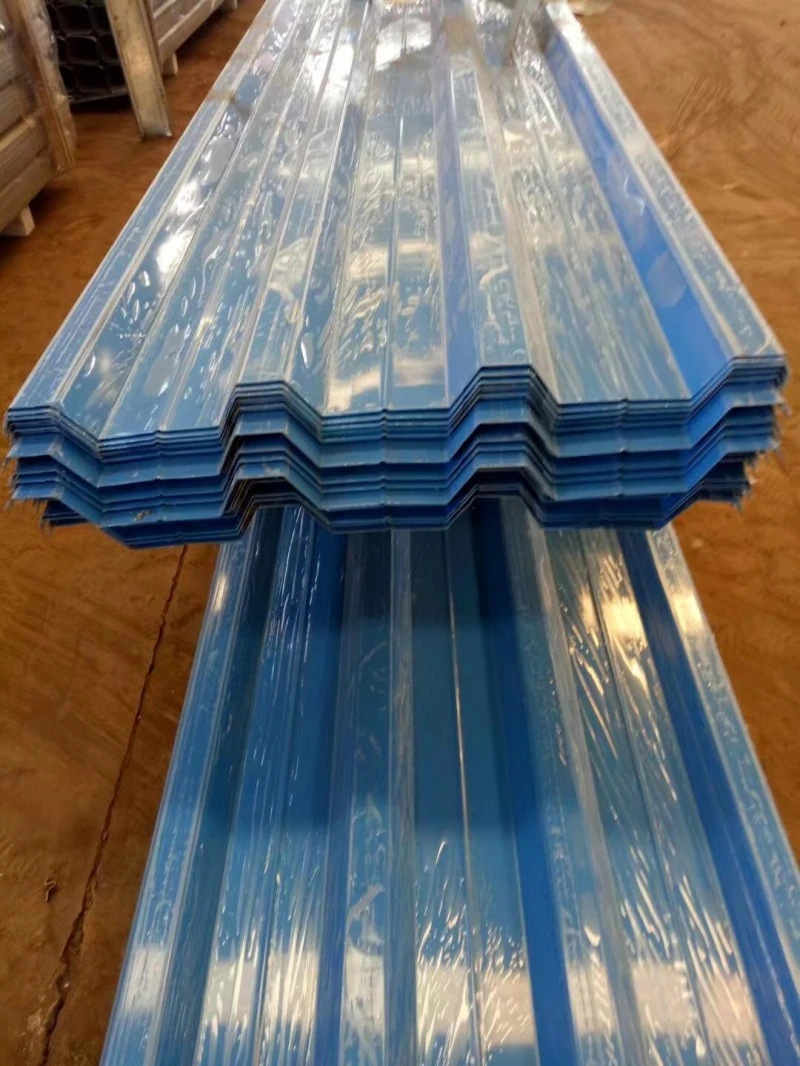

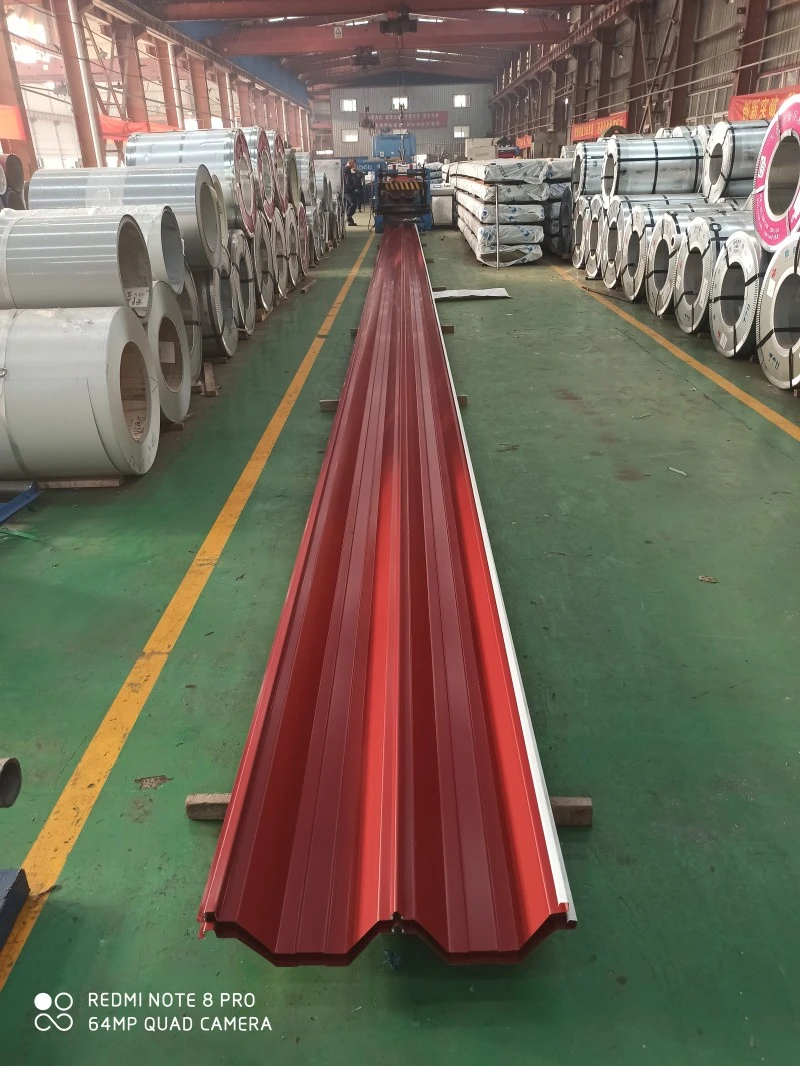

As telhas metálicas são formadas por rolo a partir de bobinas de aço ou liga em perfis corrugados usados ​​para revestimento de telhados e paredes. Os materiais da bobina incluem aço galvanizado por imersão a quente, aço revestido com Al-Zn, aço pré-pintado, liga de alumínio-magnésio-manganês e aço inoxidável. O perfil corrugado aumenta a rigidez à flexão ao longo da direção das nervuras, permitindo que folhas finas de 0,5 mm a 1,5 mm suportem cargas no telhado. A SENBO fornece esses painéis com certificados de material e registros de inspeção de perfil, e o processo de produção inclui verificações regulares da geometria das nervuras, espessura da chapa e condição do revestimento.

Opções de material base

• Aço galvanizado por imersão a quente:Classes como DX51D+Z com revestimento de zinco dupla face de 40 g/m² a 275 g/m².
• Aço revestido com Al-Zn:Revestimento AZ150 para melhor resistência à corrosão em ambientes moderados a severos.
• Aço pré-pintado:Disponível com revestimentos de poliéster ou PVDF para resistência à cor e às intempéries.
• Liga de alumínio-magnésio-manganês:Classe AA3004 com vida útil superior a 50 anos e peso inferior ao do aço.
• Aço inoxidável:Graus ferríticos como 445J2 são usados ​​onde alta resistência ao vento e desempenho à corrosão são necessários.

Construção do Sistema

Um sistema completo de telhado metálico normalmente usa múltiplas camadas. Um telhado de terminal de aeroporto com uma chapa externa de aço inoxidável pode incluir de baixo para cima: terças primárias galvanizadas, uma chapa de base perfurada revestida com Al-Zn, uma camada de controle de vapor, lã de rocha absorvente de som, terças secundárias galvanizadas, lã de rocha de isolamento térmico, uma chapa de aço galvanizado, uma membrana impermeabilizante TPO, suportes de fixação de aço inoxidável, espuma acústica, o painel do telhado de aço inoxidável e uma tampa de aço inoxidável. Este conjunto combina suporte estrutural, controle térmico, gerenciamento de ar e vapor, desempenho acústico e proteção contra intempéries.

Métodos de conexão

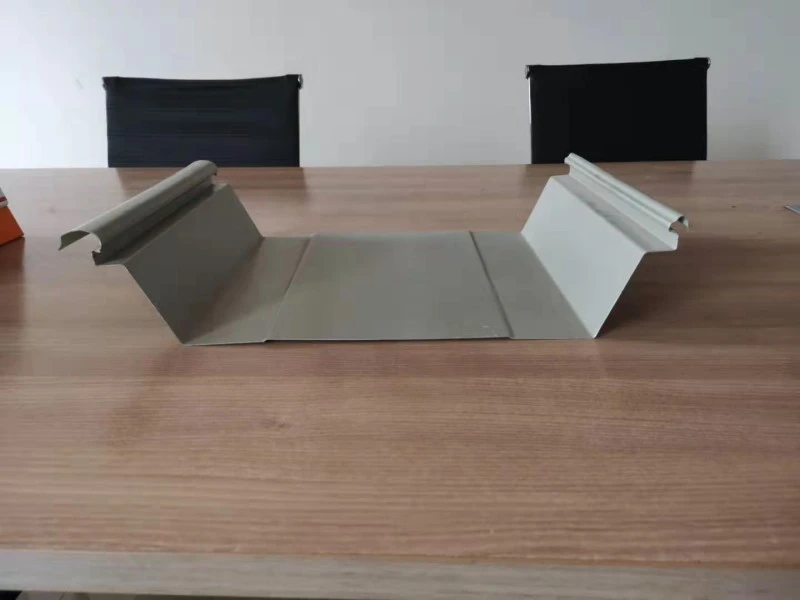

• Entrelaçamento de costura em pé:As bordas do painel são costuradas mecanicamente, geralmente com selante pré-aplicado na costura.
• Soldagem contínua:Painéis de aço inoxidável são unidos ao longo de todo o comprimento da costura por soldagem.
• Fixação lapidada:Os painéis sobrepostos são fixados com fixadores expostos, utilizados principalmente para aplicações secundárias ou de baixa inclinação.

Especificações Técnicas

Verificação de desempenho de projetos concluídos

1. Capacidade de elevação do vento

O telhado de aço inoxidável soldado continuamente no Terminal 3 do Aeroporto Internacional Guangzhou Baiyun foi submetido a testes em túnel de vento e elevação estática. A capacidade registada foi de 18,2 kPa, o que corresponde a um tufão de categoria 17. Para efeito de comparação, os telhados convencionais com costura vertical de alumínio-magnésio-manganês normalmente resistem às condições da Categoria 12. O estádio do Centro Cultural e Esportivo da Grande Baía usa um sistema de telhado de aço inoxidável soldado continuamente e atingiu 21 kPa em testes de laboratório. A abordagem de soldagem contínua elimina a costura interligada como um ponto fraco e melhora a resistência geral à elevação.

2. Impermeabilização e Hermeticidade

Os sistemas de costura permanente alcançam a estanqueidade através de costuras travadas mecanicamente com selante pré-aplicado na junta. Os sistemas soldados de aço inoxidável usam soldagem em todo o comprimento para criar uma superfície contínua sem aberturas de costura. No Centro Cultural e Esportivo da Grande Baía, o projeto de drenagem incluiu calhas otimizadas e muros de retenção de água. Uma membrana flexível de dupla camada foi utilizada abaixo da superfície metálica para evitar penetrações de fixadores através da camada impermeabilizante.

3. Gerenciamento de Movimento Térmico

A expansão e contração térmica devem ser acomodadas em telhados longos. No Terminal 3 do Aeroporto Guangzhou Baiyun, as conexões soldadas trabalham em conjunto com ondulações transversais no perfil do painel para absorver o estresse térmico. Esta abordagem ajuda a manter a integridade estrutural do telhado ao longo do tempo e reduz o risco de fissuras por fadiga em pontos fixos.

4. Eficiência de Construção

O Centro Cultural e Esportivo da Grande Baía utilizou uma estratégia modular para a estrutura da cobertura abaixo da membrana impermeabilizante. A cobertura de 78 mil m² foi dividida em 878 módulos, que foram montados e soldados no solo e depois içados até a posição. Este método aumentou a eficiência da instalação em 30% e manteve o desperdício de material próximo de 2%, particularmente benéfico para geometrias complexas de telhados curvos.

Notas de projeto e instalação

• Verifique o sistema de terça de suporte quanto ao alinhamento, espaçamento e capacidade de carga antes da colocação do painel.
• Utilize cintas de elevação com proteção nas bordas para evitar deformação do painel durante o içamento.
• Para sistemas de costura permanente, confirme o encaixe da costura e o alinhamento do clipe antes da costura mecânica final.
• Para sistemas soldados, mantenha a área de trabalho limpa e seca e siga procedimentos de soldagem qualificados para aço inoxidável.
• Proteja as superfícies do telhado concluídas do tráfego de construção e da queda de detritos; agendar inspeções após grandes eventos climáticos.
• Coordene as penetrações do telhado e os detalhes das bordas antes da instalação do painel para evitar modificações no campo após a vedação do telhado.

Controle de Qualidade e Documentação

Os fornecedores devem fornecer certificados de teste de usinagem para o metal base, relatórios de espessura de revestimento e verificações dimensionais do perfil do painel. Para projetos com requisitos específicos de carga de vento, devem estar disponíveis relatórios de teste de elevação de vento para a configuração exata do sistema. As inspeções de recebimento no local devem verificar a qualidade do material, o comprimento do painel, os perfis das nervuras e as condições da superfície antes do início da instalação.

Considerações sobre seleção

• Avalie a localização do edifício e projete a velocidade do vento antes de selecionar o tipo de sistema de cobertura.
• Confirme a inclinação do telhado e o layout de drenagem para garantir a remoção eficaz da água e evitar poças.
• Considere a exposição ambiental, incluindo névoa salina, poluentes industriais e níveis de UV, ao escolher o material de base e o revestimento.
• Para geometrias complexas, envolva antecipadamente o fornecedor do sistema de telhado para revisar os limites de fabricação do painel e as opções de construção modular.
• Revise o acesso para manutenção e as necessidades futuras de equipamentos no telhado durante a fase de projeto.

Perguntas frequentes

Qual método de conexão é mais confiável para locais costeiros com ventos fortes?

A soldagem contínua de painéis de aço inoxidável oferece a mais alta resistência medida ao vento e é frequentemente especificada para regiões propensas a tufões. Os sistemas de costura vertical também podem ter um bom desempenho quando os detalhes da costura e do clipe são reforçados de acordo com os dados do túnel de vento ou do teste de elevação.

Como o sistema de cobertura lida com o movimento térmico em painéis longos?

Os sistemas de costura vertical usam clipes deslizantes que permitem o movimento ao longo da inclinação do telhado. Os sistemas soldados podem incorporar ondulações transversais ou juntas de expansão. O método específico deve ser confirmado pelo projetista do sistema de cobertura com base na geometria do edifício e na faixa de temperatura.

Qual é o requisito típico de manutenção para um telhado metálico?

As inspeções periódicas devem verificar se há fixadores soltos, painéis danificados, caminhos de drenagem bloqueados e condições do selante nas penetrações. Os sistemas de costura permanente e soldados geralmente requerem menos manutenção do que os telhados com fixadores expostos porque os fixadores não estão diretamente expostos às intempéries.

Um telhado metálico pode ser instalado sobre um telhado existente?

Em alguns casos, um novo telhado metálico pode ser colocado sobre um telhado existente se a estrutura puder suportar a carga adicional e a superfície existente for compatível. Um engenheiro estrutural deve avaliar as condições existentes e confirmar se os detalhes de fixação são adequados.
