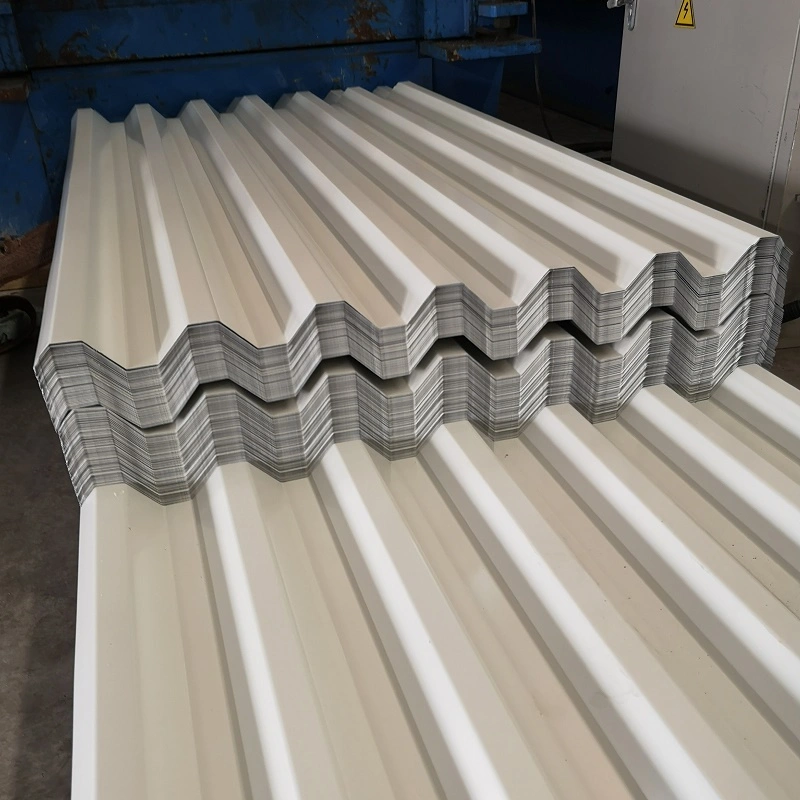

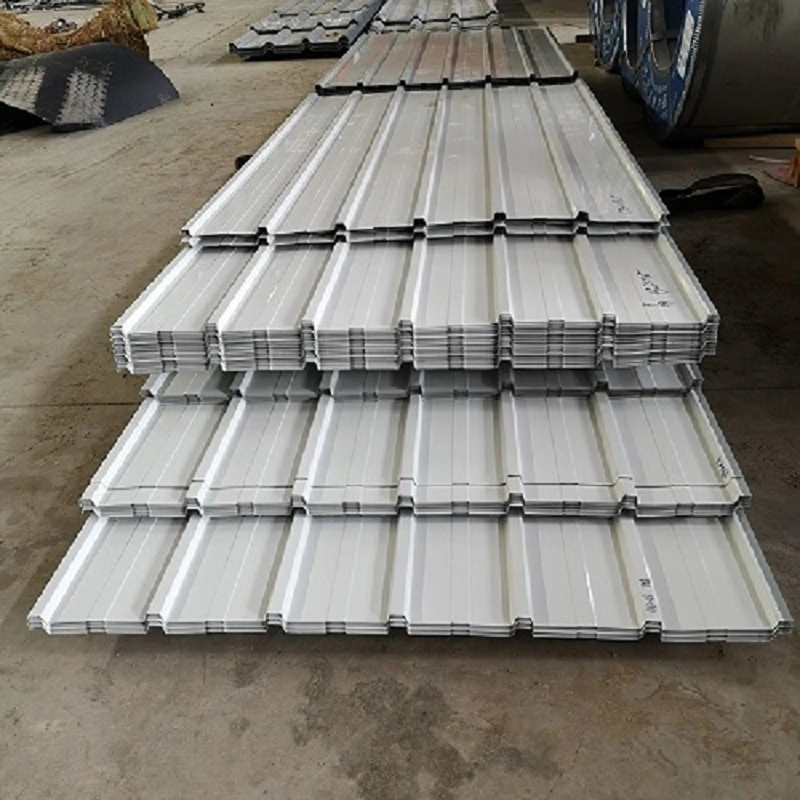

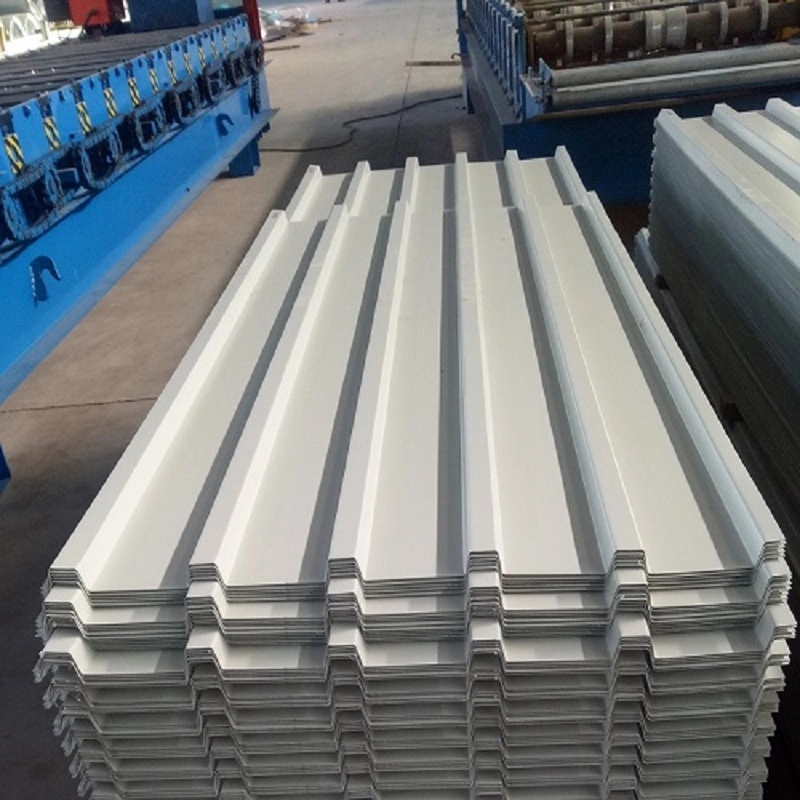

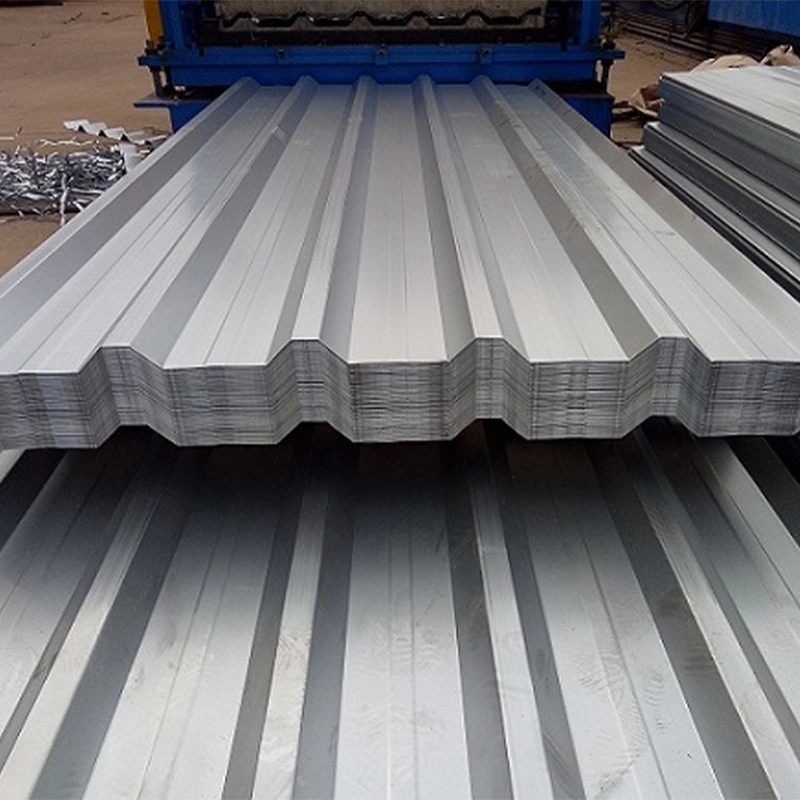

Chapa de aço corrugado com revestimento colorido

A chapa de aço corrugado com revestimento colorido é produzida moldando uma bobina de aço pré-pintada em um perfil corrugado. A bobina base é de aço laminado a frio ou galvanizado por imersão a quente com classes como DX51D, Q195 ou SGCC. Antes da pintura, a superfície passa por desengorduramento, fosfatização e cromação. A bobina então recebe um acabamento revestido com rolo, normalmente poliéster ou PVDF, com uma espessura de filme seco na parte superior de 15 μm a 25 μm e uma espessura na parte traseira de 5 μm a 10 μm. A SENBO fornece essas folhas após verificar a espessura da bobina, o peso do revestimento e a condição da superfície, e o processo de perfilagem inclui a verificação periódica da geometria do perfil.

A chapa de aço corrugado com revestimento colorido é formada a frio em uma seção transversal de nervuras e vales paralelos. Este formato proporciona alta rigidez à flexão longitudinal e drenagem eficaz da água, mantendo a espessura do material entre 0,2 mm e 1,2 mm. Perfis comuns incluem YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 e YX51-250-750. As larguras de cobertura efetivas variam de 300 mm a 1.150 mm. O comprimento da folha é cortado sob encomenda. O produto segue GB/T 12755-2008, que especifica requisitos para composição do material, propriedades mecânicas, revestimento e tolerâncias dimensionais.

Especificações principais

Características do produto

• Peso leve com rigidez adequada:O perfil corrugado aumenta a rigidez à flexão sem adicionar espessura ao material, o que ajuda a reduzir as cargas estruturais.
• Drenagem eficaz:O padrão paralelo de nervuras e vales move a água da chuva rapidamente em direção aos beirais e reduz o número de sobreposições transversais.
• Proteção contra corrosão:Uma camada metálica galvanizada ou Al-Zn mais um acabamento orgânico fornece duas barreiras contra a corrosão atmosférica.
• Flexibilidade de cores e tamanhos:As cores RAL estão disponíveis e o comprimento, a espessura e o perfil da folha podem ser ajustados para corresponder aos desenhos do projeto.
• Instalação rápida:As chapas pré-fabricadas de fábrica são instaladas diretamente nas terças, o que encurta o trabalho no local em comparação com sistemas moldados no local ou de alvenaria.

Exemplos de aplicação em campo

1. Coberturas de telhado e parede para edifícios industriais

Essas chapas de aço corrugado com revestimento colorido são frequentemente usadas em telhados e paredes em plantas industriais e armazéns. O perfil tipo 760 é comum em coberturas porque sua geometria suporta uma boa drenagem e limita o número de voltas laterais. Em um projeto costeiro, uma fábrica de 48.000 m² na Southeast Copper Industry utilizou um telhado de aço colorido com um sistema fotovoltaico distribuído. A cobertura teve um desempenho aceitável sob as condições chuvosas da região, demonstrando a adequação do material para grandes envelopes fabris.

2. Edifícios Modulares e Estruturas Temporárias

As chapas onduladas com revestimento colorido são adequadas para construções modulares e temporárias porque são leves, fáceis de cortar e rápidas de instalar. O projeto Shanghai Nanhe Branch Line Park incluiu uma estação construída com telhado corrugado revestido de cor e métodos modulares em 45 dias. Aplicações semelhantes incluem cabines pré-fabricadas, escritórios temporários, painéis de locais e coberturas.

3. Gabinetes Especiais

O perfil também é utilizado em determinados ambientes especializados, como interiores de cabines de navios. Nesse caso, a ondulação proporciona planicidade da superfície e estrutura visual, ao mesmo tempo que reduz a quantidade de estrutura de aço leve necessária atrás do painel.

Manuseio do local e notas de instalação

• Mantenha as folhas secas e guarde-as em suportes nivelados. Se for necessário armazenamento ao ar livre, use uma capa respirável e eleve a pilha.
• Manuseie os feixes com eslingas largas para evitar danificar as costelas ou riscar a pintura.
• Use tesouras ou cortadores para cortar. Evite discos abrasivos que geram calor e podem danificar o revestimento na borda cortada.
• Especifique fixadores e arruelas compatíveis com o revestimento da chapa para minimizar a corrosão galvânica.
• Siga os detalhes da volta do fabricante para voltas laterais e voltas finais. Aplique o selante onde for indicado para a inclinação do telhado e zona de vento.
• Verifique o alinhamento da terça antes de colocar as folhas. O desalinhamento pode causar ondulação visível e estressar as costelas.

Controle de Qualidade e Documentação

Os certificados da fábrica devem confirmar a qualidade do metal base, o peso do revestimento galvanizado e a espessura da película de tinta. Durante a produção, as dimensões do perfil, como altura da nervura, passo e largura efetiva, são verificadas em intervalos regulares. Antes do envio, as folhas são inspecionadas quanto a defeitos de revestimento, arranhões superficiais e precisão dimensional. Para projetos grandes, amostras podem ser enviadas para testes de névoa salina ou intemperismo acelerado de terceiros, se necessário.

Considerações sobre seleção

• Identifique a categoria de corrosão atmosférica do local antes de selecionar o peso do revestimento galvanizado e o tipo de tinta.
• Confirme a carga de vento projetada e o espaçamento das terças para escolher a espessura e o perfil corretos da chapa.
• Revise a inclinação do telhado e o layout de drenagem para evitar poças e garantir que a água flua para os beirais.
• Para chapas longas e contínuas, planeje a rota de transporte e o acesso ao local. A perfilagem no local pode ser uma opção se o transporte for limitado.
• Se o edifício estiver numa área de alto risco de incêndio, observe que a chapa metálica em si não é combustível, mas a montagem geral do telhado, incluindo o isolamento, deve ser avaliada separadamente.

Perguntas frequentes

Como escolho entre revestimentos PE e PVDF?

PE é um acabamento padrão e econômico para edifícios industriais em geral em ambientes amenos. O PVDF proporciona melhor retenção de cor e resistência aos raios UV e à névoa salina, tornando-o preferível para locais costeiros ou altamente corrosivos. A escolha deve corresponder à vida útil esperada do projeto e à exposição ambiental.

Qual é a inclinação mínima do telhado para chapas onduladas com revestimento colorido?

Uma inclinação de 5% é comumente recomendada para sistemas lapidados fixados por parafuso. Encostas mais baixas requerem projeto adicional de vedação e drenagem, e o mínimo aceitável deve ser confirmado pelo engenheiro do projeto com base na intensidade de chuva local.

Essas telhas podem ser instaladas em telhados curvos?

Alguns perfis podem ser curvados em um grande raio por laminação ou prensagem. O raio mínimo depende da espessura da chapa, da geometria das nervuras e da flexibilidade do revestimento. O fornecedor deve confirmar o limite de formação antes do pedido ser feito.

Como a consistência das cores é mantida em um telhado grande?

Todas as chapas para a mesma superfície devem ser encomendadas do mesmo lote de bobinas sempre que possível. Se vários lotes forem inevitáveis, solicite uma leitura de cor e combine uma tolerância como ΔE ≤ 1,5. O armazenamento adequado e a sequência de instalação também ajudam a evitar variações visíveis.
