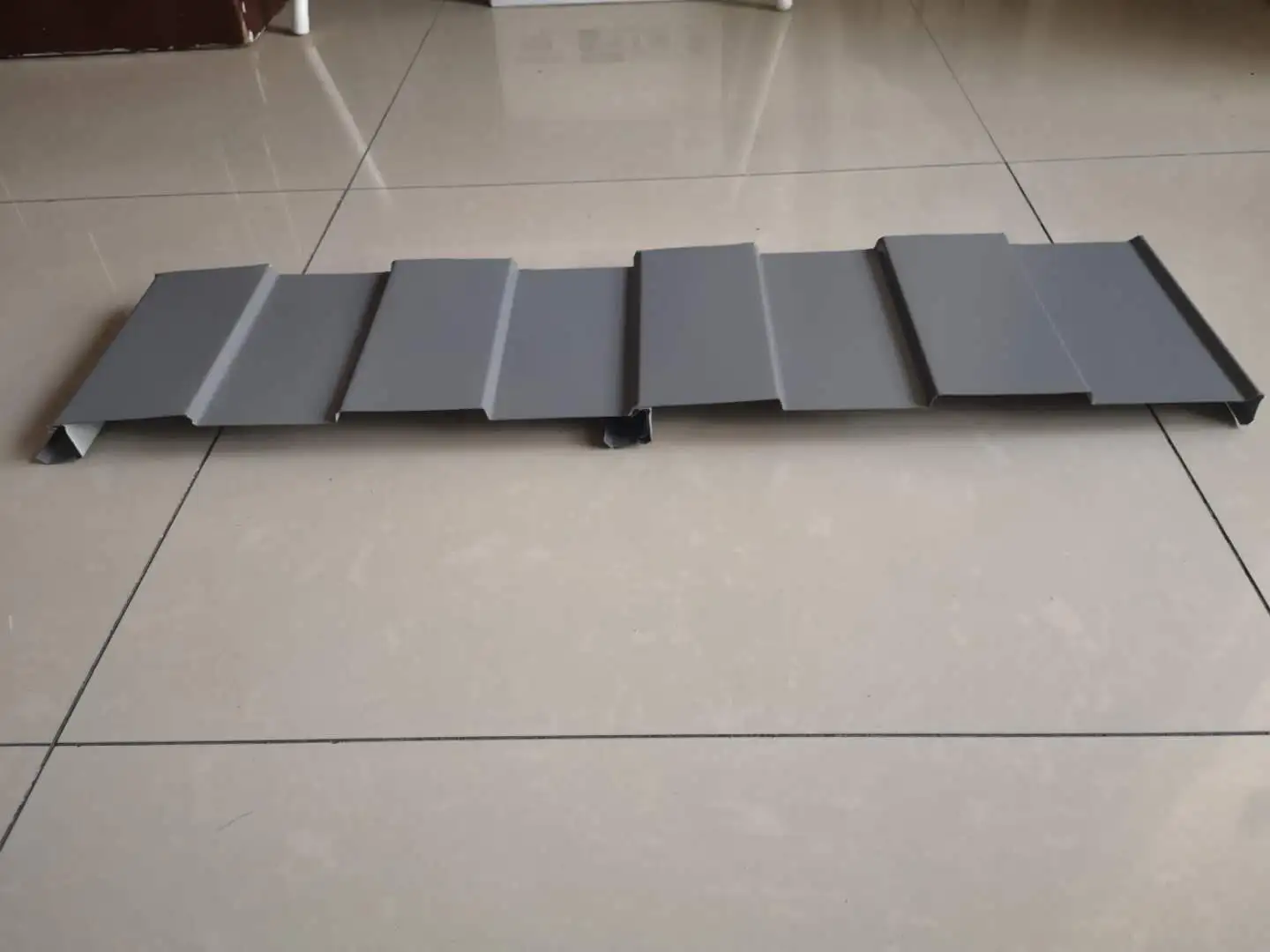

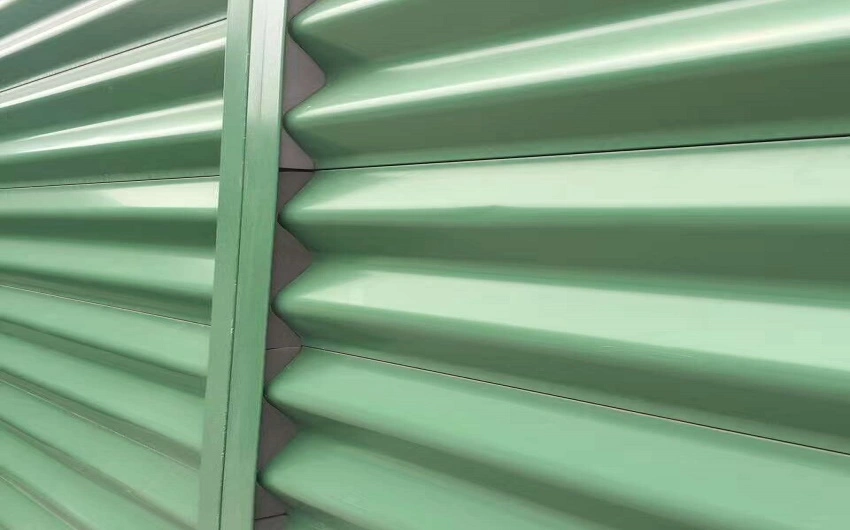

Painel de aço com revestimento colorido com prendedor oculto

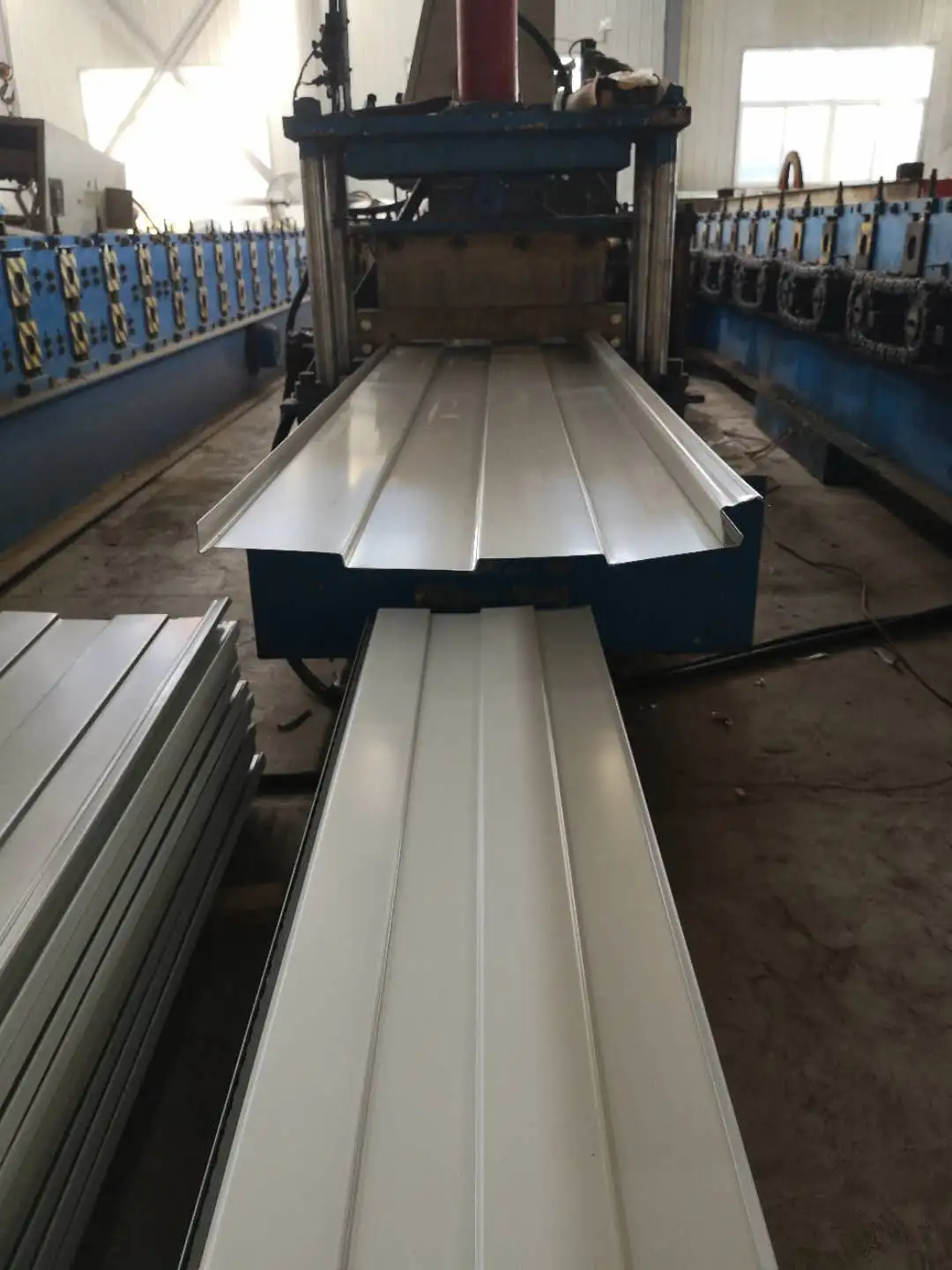

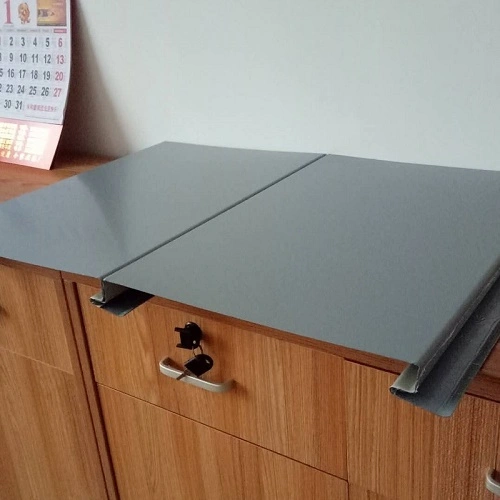

Painéis de aço com revestimento colorido com fecho oculto, também chamados de painéis de telhado com fecho oculto ou clipe oculto, são folhas perfiladas formadas por rolo de aço com revestimento colorido. Eles são fixados às terças do telhado com suportes galvanizados ou de liga de alumínio correspondentes, em vez de parafusos expostos. A sequência de conexão envolve a fixação dos suportes ocultos às terças, encaixando a nervura fêmea do painel com a nervura central do suporte e, em seguida, travando a costura com uma máquina de costura para criar uma junta estanque entre os painéis adjacentes. A SENBO produz esses perfis em linhas dedicadas de perfilagem e verifica as principais dimensões, como altura da nervura, largura efetiva e profundidade de travamento durante a produção.

A principal diferença em relação às coberturas de aço com revestimento colorido padrão está no método de fixação. Os painéis convencionais são fixados com parafusos auto-roscantes que passam pela superfície do painel, necessitando de selante em cada furo do parafuso. Os painéis com fixadores ocultos dependem de suportes interligados, o que significa que a superfície permanece livre de penetrações. Esta abordagem melhora a impermeabilização, reduz o risco de corrosão a longo prazo nos pontos de fixação e confere ao telhado uma aparência mais limpa.

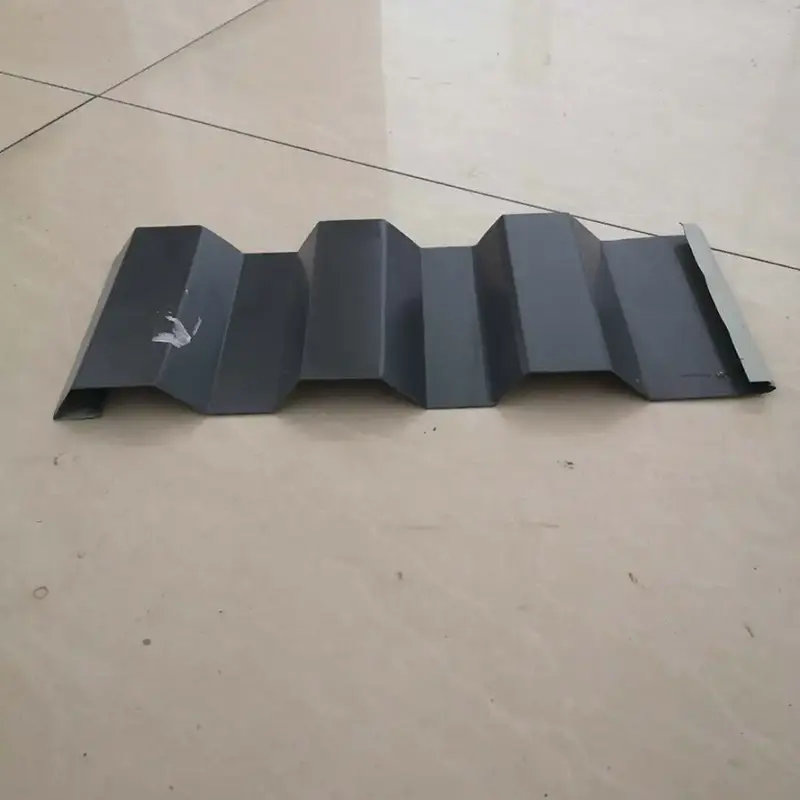

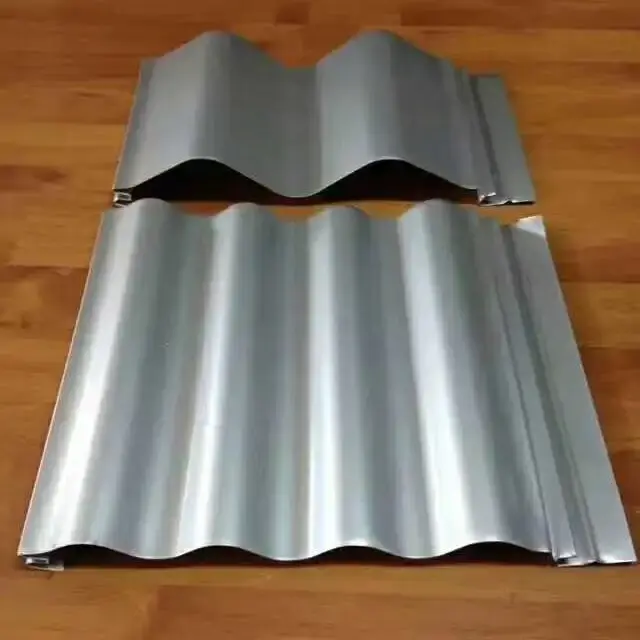

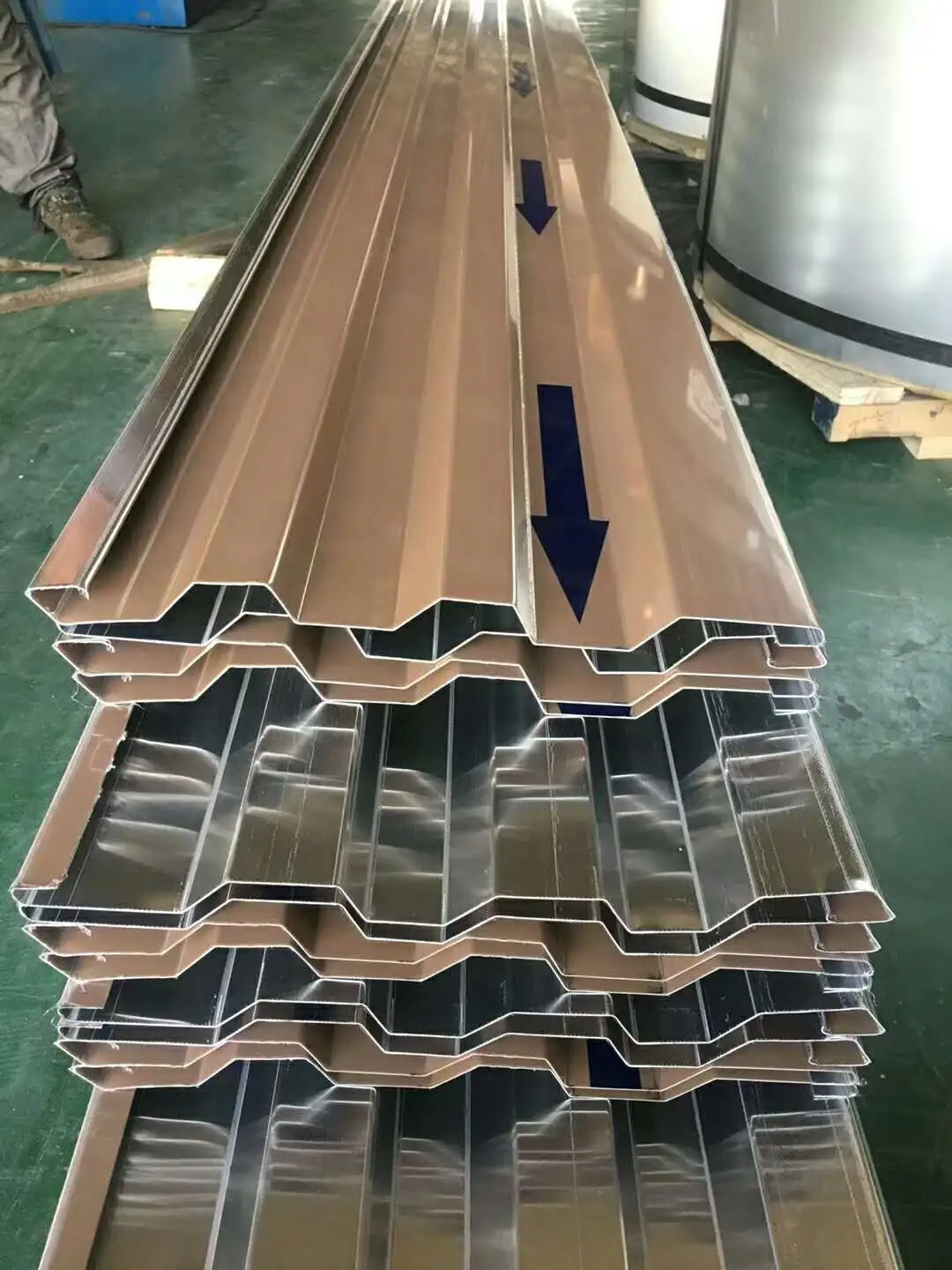

Tipos de perfis comuns

Especificações Técnicas

Verificação de desempenho

1. Comportamento de Impermeabilização

Como a superfície do painel de aço com revestimento colorido com fixadores ocultos não possui penetrações de fixadores, o sistema evita um caminho de vazamento comum encontrado em telhados com fixadores expostos. Em sistemas tradicionais, o selante nos orifícios dos parafusos pode envelhecer e rachar com o tempo, permitindo a entrada de água. O perfil Jiaochi 760, com altura de nervura de 71 mm e espaçamento de nervura de 380 mm, permite que a água da chuva se mova rapidamente dos vales para os beirais. Quando as costuras são fechadas com uma máquina de costura, o intertravamento lateral proporciona uma barreira contínua contra a entrada de água. A ausência de furos superficiais também reduz o potencial de corrosão começando nos fixadores.

2. Resistência ao Vento

Os suportes que prendem os painéis às terças são projetados para resistir ao levantamento. Durante um projeto fotovoltaico com telhado de aço colorido de 5 MW no Aeroporto Internacional de Shenzhen Bao'an, a pressão do vento no local atingiu 0,75 kN/m². Os testes de extração dos clipes ocultos registraram uma resistência à extração de 200 kg, o que atendeu aos requisitos de segurança. O painel de clipe oculto YX41-250-750 utiliza aço com resistência ao escoamento de pelo menos 550 MPa e profundidade de travamento superior a 5,2 mm. Cada nervura interligada é ancorada por um clipe de fixação, o que melhora a capacidade do telhado de suportar cargas de vento e neve.

3. Compensação de Movimento Térmico

Os clipes de fixação permitem que os painéis do telhado deslizem ao longo da encosta à medida que o metal se expande e contrai com as mudanças de temperatura. Os painéis permanecem engatados nos clipes durante este movimento, de modo que a ligação entre o telhado e a estrutura permanece estável. Isto permite comprimentos de painéis contínuos superiores a 100 metros sem a necessidade de sobreposições transversais, o que é útil para telhados de grandes vãos.

4. Eficiência de instalação

O sistema utiliza painéis pré-fabricados de fábrica que se interligam no local. Alguns perfis com clipe oculto, como o CC-750, não requerem uma máquina de costura especializada, o que pode reduzir a mão de obra e diminuir o tempo de instalação. O estoque de bobinas pode ser cortado no local da obra, permitindo painéis únicos com mais de 100 metros e minimizando o número de voltas finais. Esta abordagem também reduz o risco de vazamento nas juntas transversais.

Recursos de projeto

• Superfície sem penetrações:A conexão do suporte oculto remove os orifícios dos parafusos da superfície do telhado, o que diminui a chance de vazamentos e corrosão nos fixadores.
• Engajamento estável do clipe:A profundidade de travamento excede 5,2 mm e a resistência ao arrancamento chega a 200 kg, proporcionando ancoragem confiável sob a elevação do vento.
• Alojamento de movimento térmico:Os clipes deslizantes permitem que os painéis se expandam e contraiam ao longo da encosta, reduzindo o estresse que pode causar danos ao telhado ao longo do tempo.
• Capacidade de painel longo:Comprimentos únicos de até 100 metros reduzem sobreposições transversais e simplificam o gerenciamento da água.
• Variedade de perfil:Opções como YX51-380-760 e YX50-410-820 cobrem diferentes requisitos de extensão e carga.

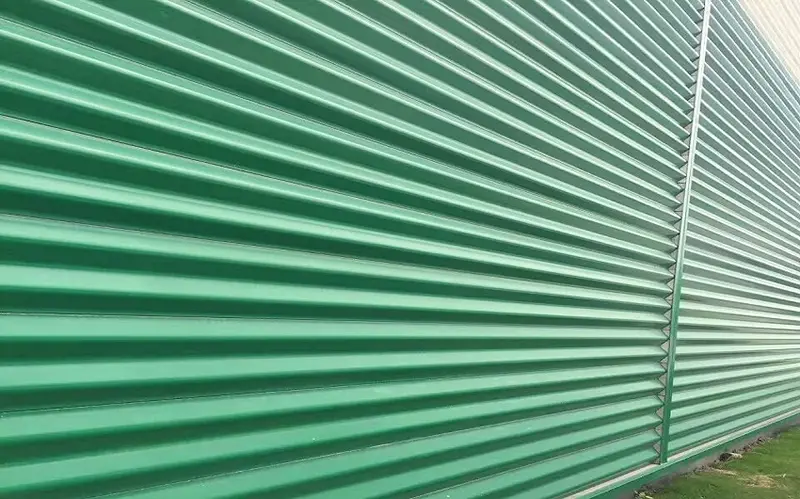

Aplicações Típicas

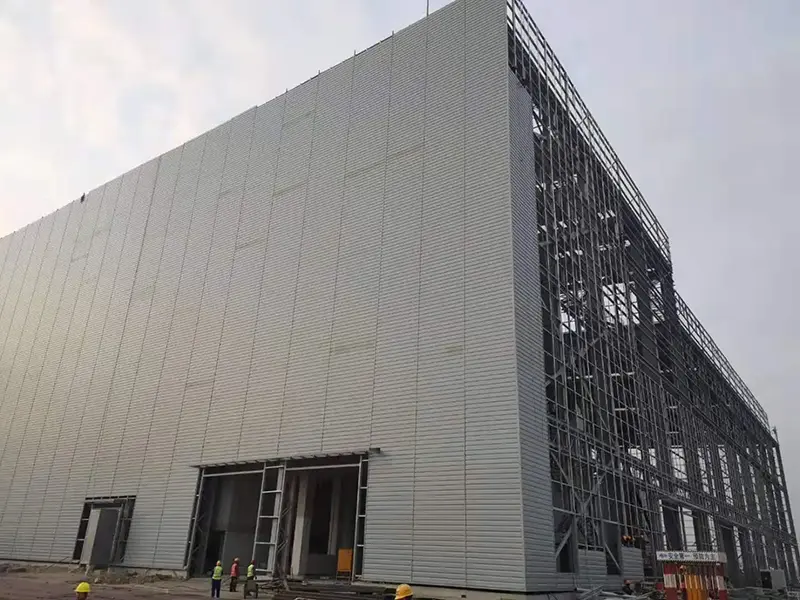

• Sistemas de cobertura para edifícios industriais de grande vão em estrutura metálica.
• Instalações públicas, como terminais de aeroportos, instalações esportivas e centros de exposições.
• Edifícios industriais com necessidades rigorosas de impermeabilização, incluindo centrais eléctricas e instalações petroquímicas.
• Centros logísticos e armazéns onde a fiabilidade do telhado é uma prioridade.
• Projetos de renovação que exigem a substituição de um sistema de cobertura existente.

Recomendações no local

• Confirme o espaçamento e o alinhamento das terças antes de iniciar a instalação do painel.
• Utilize equipamento de elevação com lingas macias para evitar amassar as costelas ou riscar o revestimento.
• Siga a sequência do fabricante para prender os clipes e costurar os painéis.
• Verifique o aperto da costura após a costura e inspecione o encaixe do clipe antes de prosseguir para o próximo painel.
• Para painéis longos, planeje a sequência de instalação de forma que o movimento térmico não seja restringido em pontos fixos.

Perguntas comuns

Como as coberturas com fixadores ocultos lidam com a água da chuva sem selante nas costuras?

O intertravamento lateral é formado mecanicamente com uma máquina de costura. A junta resultante é suficientemente estanque para resistir à entrada de água em condições normais. A inclinação adequada do telhado e o projeto de drenagem também ajudam a afastar rapidamente a água das costuras.

Os painéis de fixação oculta podem ser usados ​​em telhados curvos?

A maioria dos perfis de fixação oculta destinam-se a telhados retos ou com raios muito grandes. O raio de curvatura mínimo depende do perfil do painel e da espessura do material. Para aplicações curvas, consulte o fabricante antes de fazer o pedido.

Qual é a vantagem de um painel sem fixadores expostos?

Os fixadores expostos requerem selante em cada orifício do parafuso. Com o tempo, o selante pode degradar e criar caminhos de vazamento. Os fixadores ocultos eliminam esse ponto de manutenção e reduzem o risco de entrada de água e corrosão ao redor dos orifícios dos parafusos.

Como é verificada a resistência ao vento para um projeto específico?

Os testes de extração dos clipes podem ser realizados no local ou em laboratório. O valor medido deve ser comparado com a carga de vento projetada para o local do edifício. Os fornecedores podem fornecer dados de teste ou ajudar na verificação específica do projeto.

Inspeção e Documentação

Antes do envio, os painéis são verificados quanto à geometria do perfil, profundidade de travamento, condição do revestimento superficial e precisão dimensional. Devem estar disponíveis certificados de usinagem para o aço base, juntamente com relatórios de resistência à extração do clipe, quando necessário. Durante a instalação, verificações pontuais do engate da costura e do alinhamento dos clipes ajudam a garantir uma qualidade consistente.

Fatores a serem avaliados antes de fazer o pedido

• Determine a carga de vento projetada e verifique se o perfil selecionado e o sistema de clipes podem atender aos requisitos.
• Confirme se a inclinação do telhado é suficiente para o perfil do painel escolhido e o layout de drenagem.
• Se forem planejados painéis longos e contínuos, verifique se a estrutura pode acomodar o movimento térmico nos beirais e na cumeeira.
• Para projetos de renovação, inspecione a condição e o espaçamento da terça existente para confirmar a compatibilidade.
