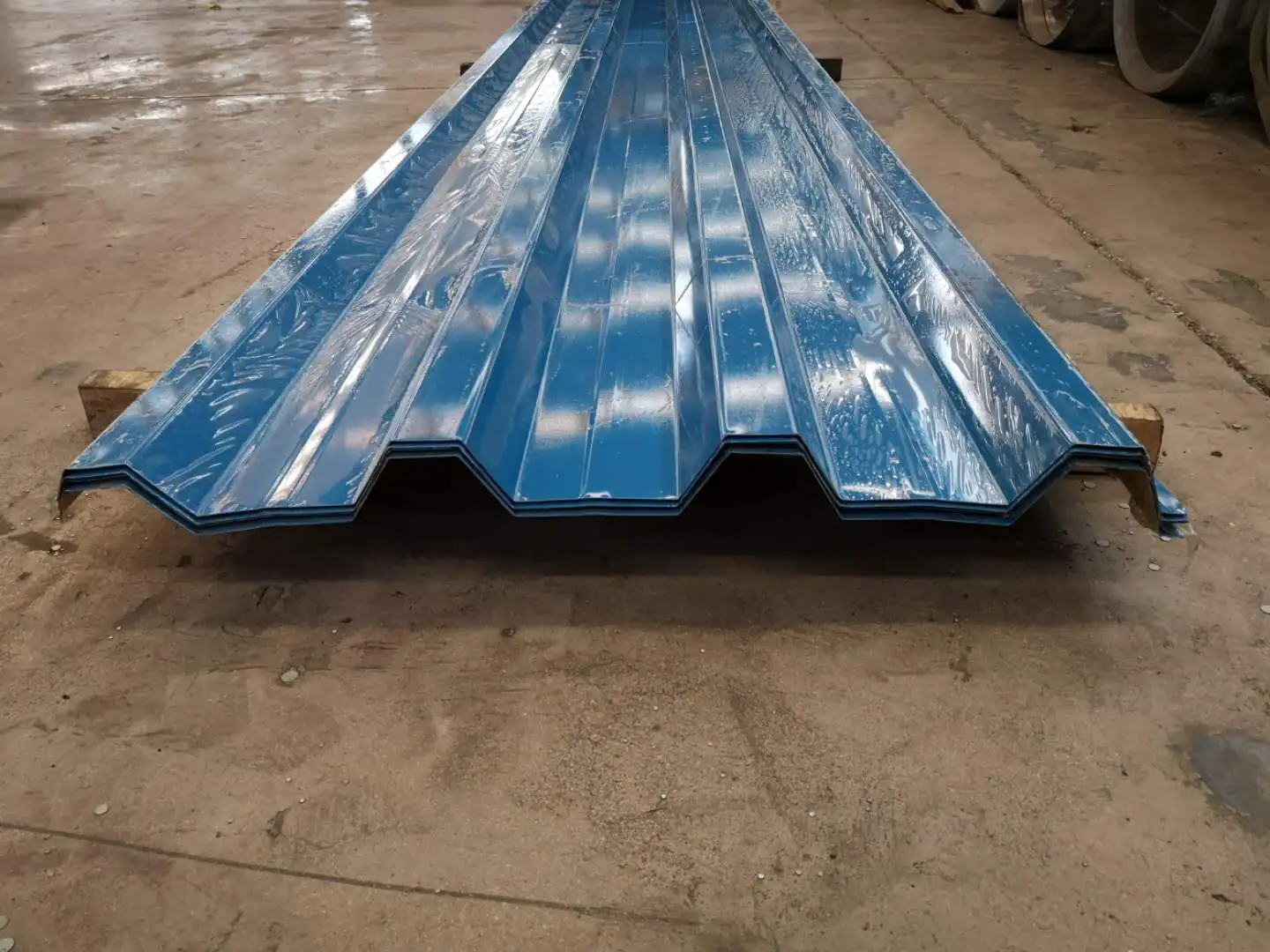

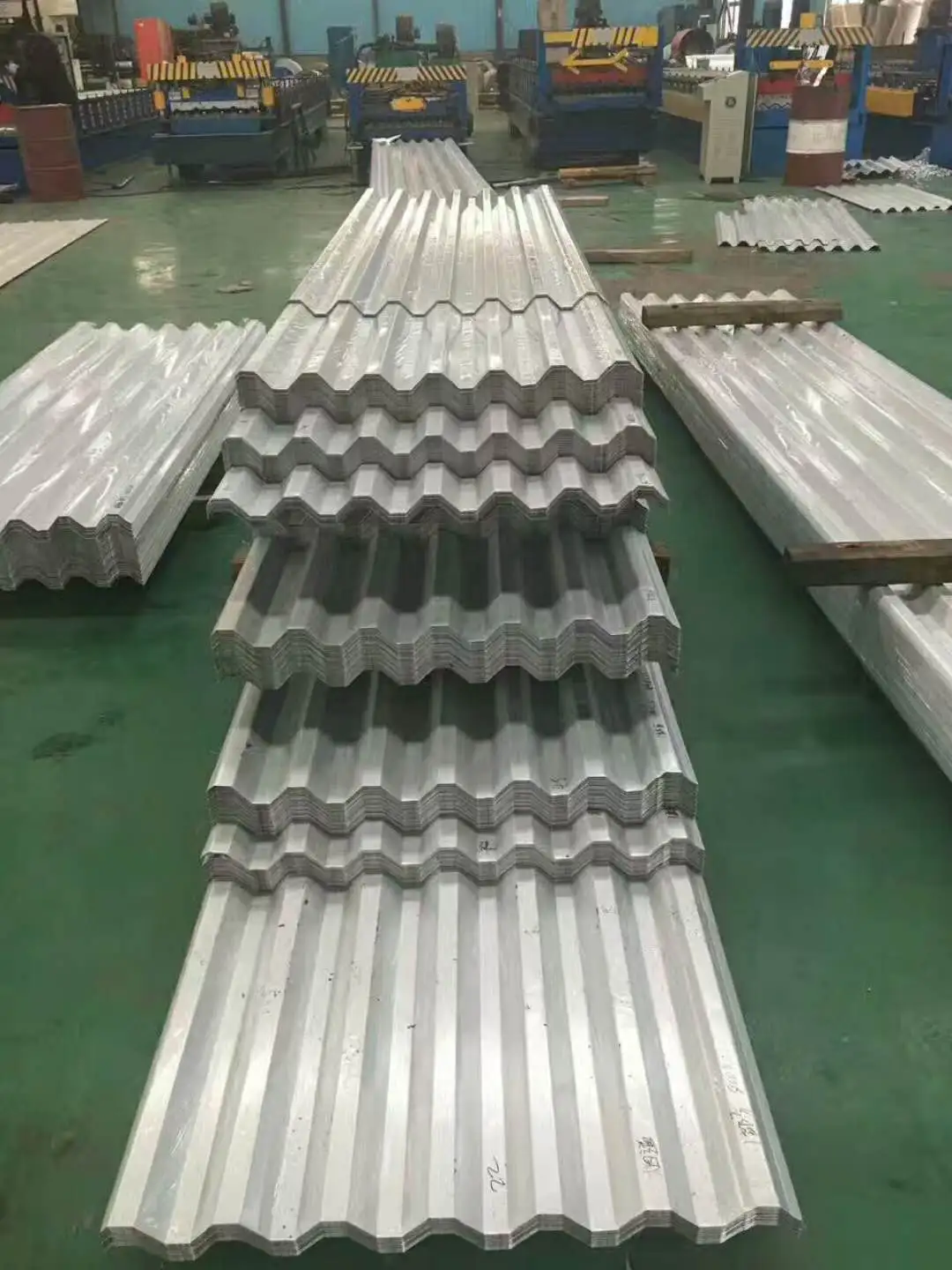

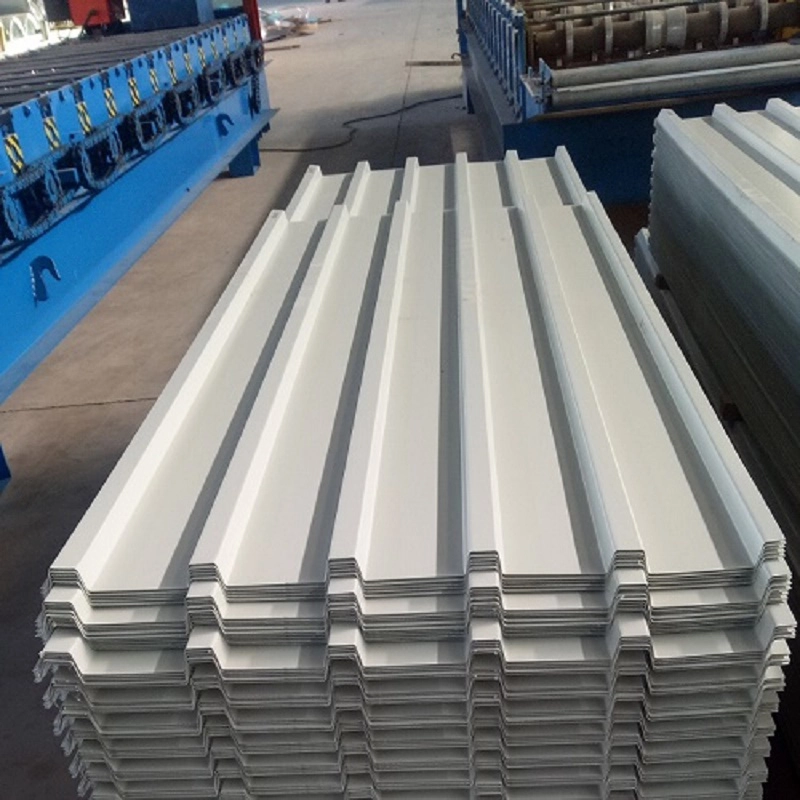

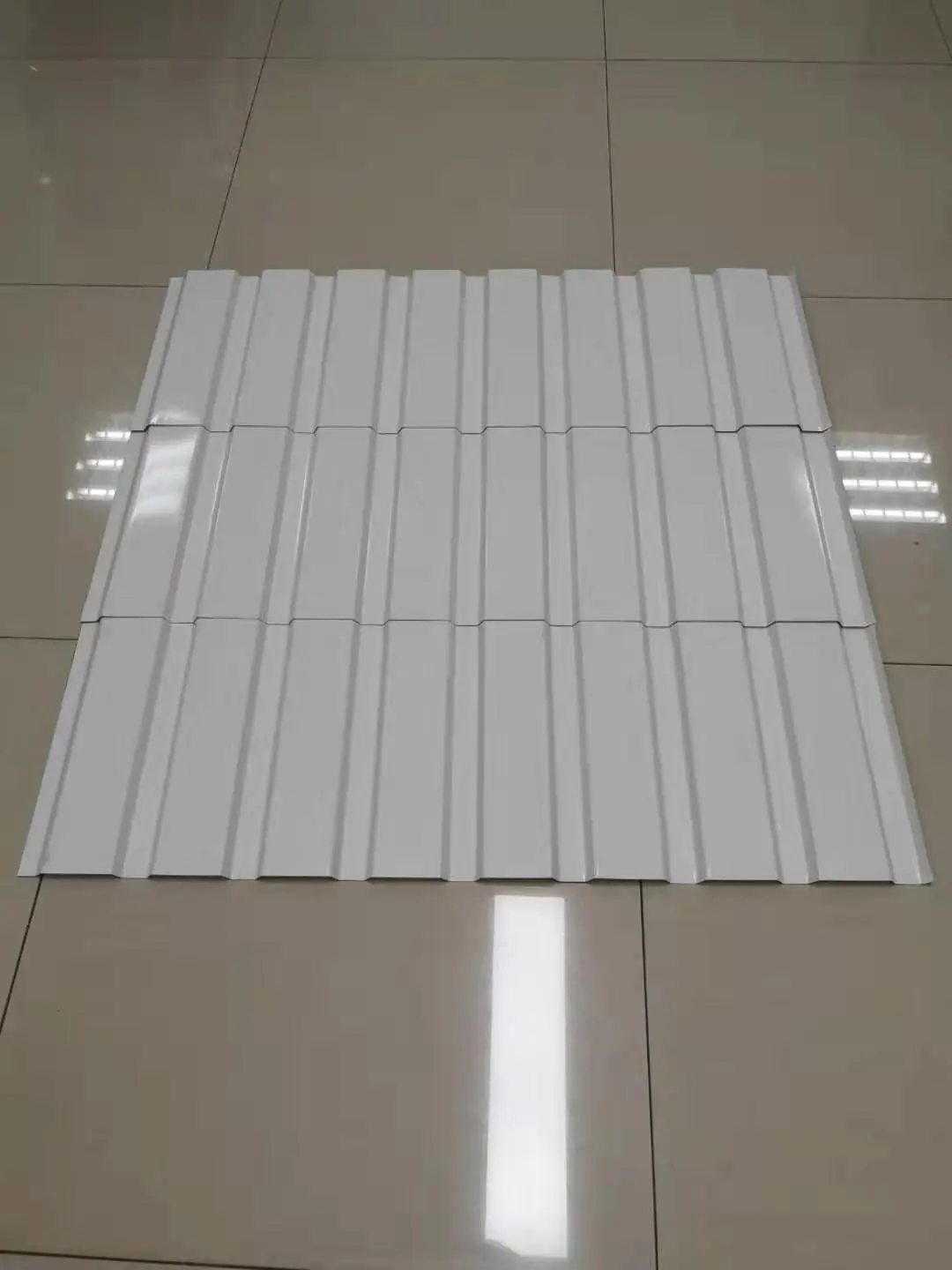

As chapas de aço perfiladas com revestimento colorido são produzidas por laminação a frio, formando bobinas de aço com revestimento colorido em perfis corrugados. Eles servem como cobertura, revestimento de paredes e decoração interna ou externa de edifícios industriais, armazéns e estruturas de aço de grande vão. Cada chapa consiste em um substrato de aço que proporciona resistência mecânica, um revestimento metálico que atua como barreira contra corrosão e um revestimento orgânico que fornece resistência e aparência às intempéries. A SENBO opera diversas linhas de perfilagem para esses perfis, com verificações internas da geometria do perfil, espessura do revestimento e qualidade do metal base.
A matéria-prima são tiras de aço laminadas a frio ou a quente, normalmente fornecidas em séries de 1000 mm de largura. Os graus de resistência ao escoamento incluem 250 MPa, 280 MPa, 320 MPa, 350 MPa e 550 MPa. A estrutura do revestimento está em conformidade com GB/T 12754. Uma configuração comum utiliza duas camadas de acabamento na parte frontal e uma camada na parte traseira. Os revestimentos de poliéster (PE) ou fluorocarbono (PVDF) são selecionados de acordo com a resistência às intempéries exigida. O tipo de revestimento específico é confirmado no momento do pedido.
As espessuras comuns variam de 0,4 mm a 1,6 mm. O revestimento de telhados e paredes normalmente usa no mínimo 0,5 mm a 0,6 mm, enquanto exteriores de edifícios importantes não devem ser inferiores a 0,6 mm. Os pisos resistentes podem exigir espessuras de até 2 mm ou 3 mm. As alturas da ondulação variam de 10 mm a 200 mm. Para secções não reforçadas, a relação altura/espessura deve preferencialmente ser mantida abaixo de 200. A largura efectiva depende do perfil. Os perfis amplamente utilizados incluem YX35-125-750 (35 mm de altura de costela, 750 mm de largura efetiva), Jiaochi 760 (YX51-380-760) e Jiaochi 820.
| Indicador de desempenho | Parâmetro/Especificação | Base ou Observações |
|---|---|---|
| Padrão Executivo | GB/T 12755-2008 | Chapas de aço perfiladas para construção |
| Padrão de revestimento | GB/T 12754 | Chapas e tiras de aço com revestimento colorido |
| Espessura Comum | 0,4–1,6 mm | Cobertura mínima de 0,6 mm para edifícios importantes |
| Faixa de altura das costelas | 10–200 mm | Relação altura/espessura preferencialmente ≤200 |
| Força de rendimento | 250–550 MPa | 250 MPa e 350 MPa comuns; 550 MPa para perfis snap-lock |
| Peso Morto | 6–10 kg/m² | Envelope leve |
| Largura da folha base | 1000mm comum | Séries de 600 mm, 1000 mm e 1200 mm disponíveis |
| Inclinação recomendada do telhado | 2–5% para comprimento contínuo | Limite de deflexão l/300 |
| Requisitos de revestimento | Galvanizado por imersão a quente ≥90/90 g/m²; Revestido com Al-Zn ≥50/50 g/m² | Salvo especificação em contrário |
As chapas de aço coloridas perfiladas pesam entre 6 kg/m² e 10 kg/m², o que é significativamente inferior ao revestimento tradicional de concreto ou alvenaria. A resistência ao escoamento varia de 250 MPa a 550 MPa, proporcionando boa rigidez do diafragma e capacidade de carga. Na oficina principal da Huangshi Daye Special Steel, telhas perfiladas YX114-333-666 com espessura de metal base de 0,8 mm foram instaladas em uma área de 13.200 m² apenas para o vão BC, confirmando a adequação para grandes telhados industriais.
O produto suporta pré-fabricação de fábrica e perfilagem no local. No projeto da fábrica da Anhui Chaolong Optoelectronics, as máquinas perfiladeiras montadas em veículos produziam chapas no local, permitindo a instalação imediata e evitando danos no transporte. As plataformas de lança articulada auxiliaram no posicionamento, aumentando a eficiência da instalação em 70% e reduzindo o trabalho manual em grandes altitudes em 60%. O projeto abrangeu mais de 76.000 m². Para o galpão de armazenamento fechado no Yugang Material Yard em Lanzhou, a estrutura de treliça tubular de maior vão no noroeste da China, os painéis do telhado usaram aço galvanizado por imersão a quente de alta resistência e 0,6 mm de espessura com acabamento perfilado colorido. A instalação em vãos longos reduziu o número de sobreposições do telhado.

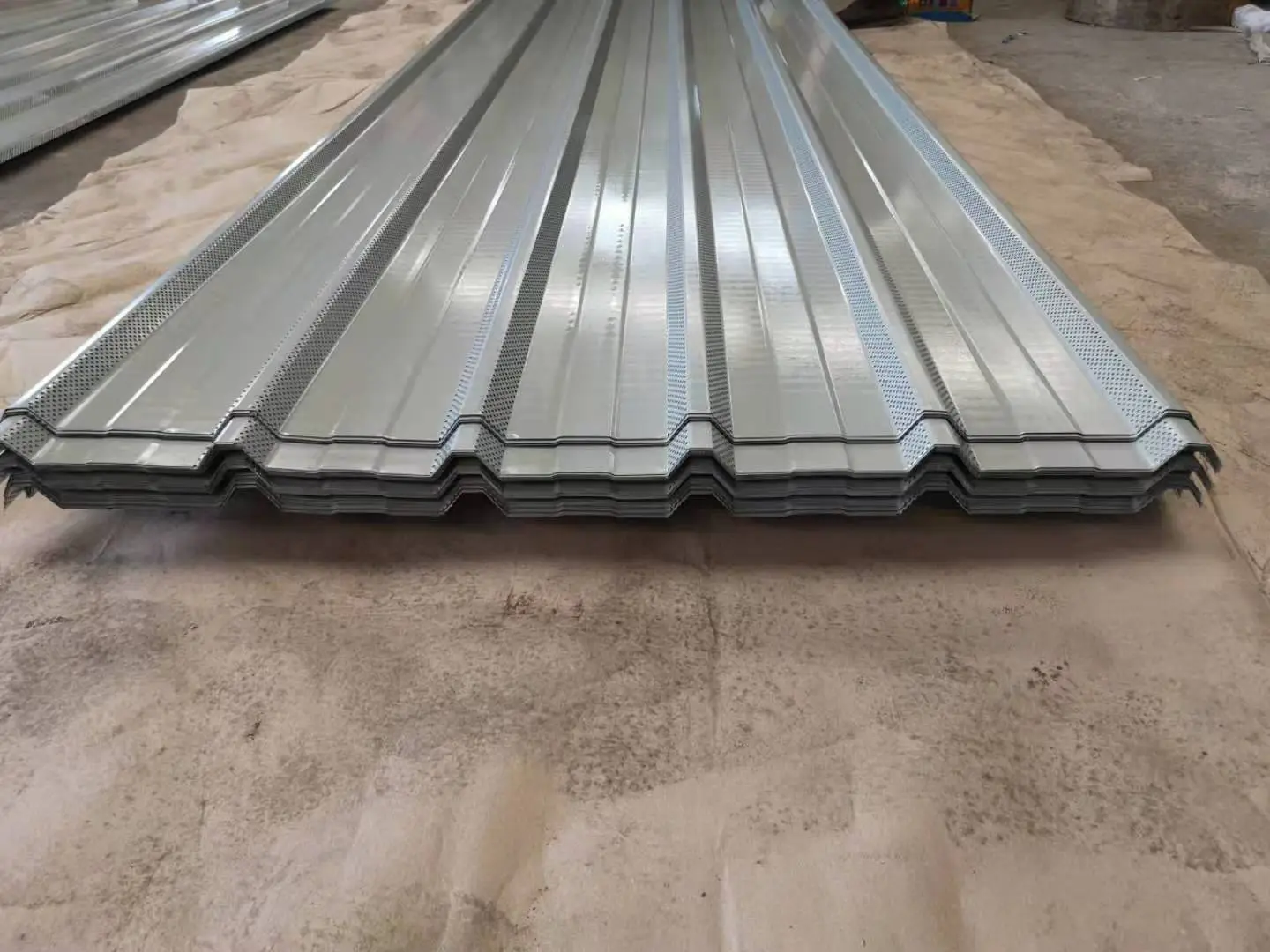

O revestimento externo oferece propriedades de autolimpeza e resistência a intempéries a longo prazo. Os sistemas de revestimento podem ser ajustados para se adaptarem a ambientes corrosivos. Para substratos galvanizados por imersão a quente, um peso de revestimento frente e verso de pelo menos 90 g/m² por lado é padrão, a menos que especificado de outra forma. Para substratos de liga de alumínio-zinco, o mínimo é 50 g/m² por face. Quando a folha inferior de um telhado composto funciona como um painel absorvente de som perfurado, o tamanho e o espaçamento dos furos devem ser determinados pelo projeto acústico.
GB/T 12755-2008 especifica seleção de material, configuração de perfil, requisitos técnicos, tolerâncias dimensionais e inspeção de qualidade para chapas de aço perfiladas. Para evitar variações visíveis de cores, é aconselhável encomendar todas as chapas para um único projeto de telhado ou parede do mesmo lote de produção.
A altura da nervura afeta a rigidez à flexão e a capacidade de extensão. Para vãos curtos, nervuras baixas como 35 mm podem ser suficientes. Para vãos maiores ou cargas maiores, são necessários perfis mais profundos, como 51 mm ou mais. O perfil deve ser selecionado com base em tabelas de vãos e cálculos de projeto, e não apenas na aparência.
Uma inclinação de 2% a 5% é típica para chapas de comprimento contínuo sem sobreposições finais. Encostas mais baixas aumentam o risco de acumulação de água, o que pode reduzir a vida útil do revestimento. A intensidade da precipitação local e o desenho da drenagem também devem ser considerados.
Sim, muitos perfis podem ser curvados em um grande raio por laminação ou prensagem. O raio mínimo depende da espessura da chapa, da geometria das nervuras e do tipo de revestimento. Recomenda-se a coordenação antecipada com o fabricante.
Para ambientes industriais costeiros ou corrosivos, é preferível um substrato revestido com Al-Zn com pelo menos 50 g/m² por lado, e um acabamento PVDF é frequentemente especificado. Em condições altamente agressivas, podem ser necessários pesos de revestimento mais elevados ou medidas de proteção adicionais.
Os fornecedores devem fornecer certificados de teste de usinagem para os registros de aço base e espessura de revestimento. As dimensões do perfil e as condições da superfície são verificadas durante a produção e antes do envio. Para projetos que exigem elevação eólica específica ou desempenho estrutural, relatórios de teste ou cálculos podem ser fornecidos mediante solicitação.
