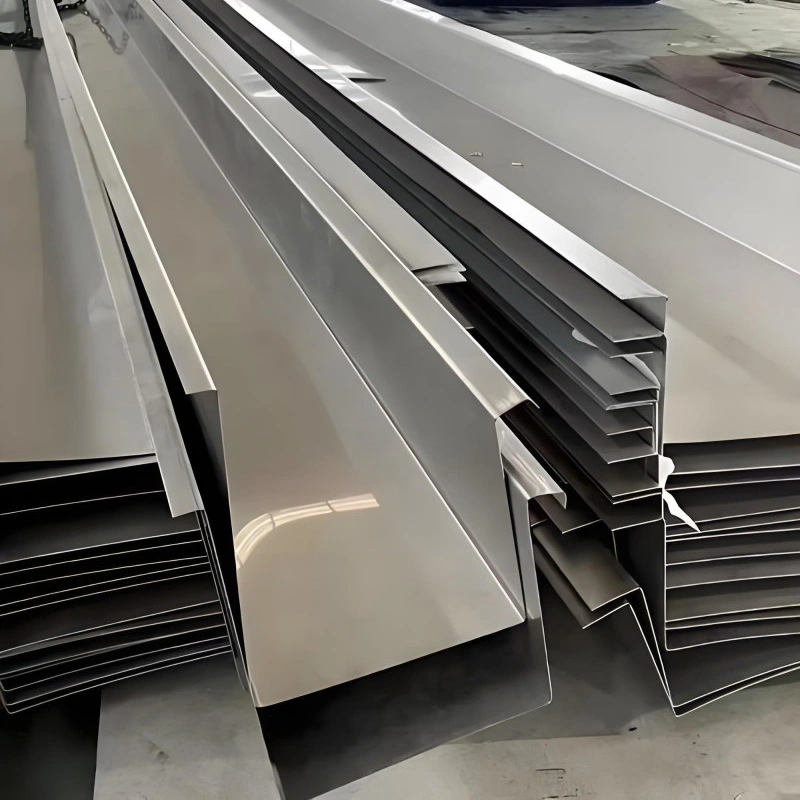

Calha de aço inoxidável

A drenagem do telhado depende de calhas colocadas nos pontos baixos do telhado para coletar a água da chuva e conduzi-la até os canos de queda. A calha de aço inoxidável é classificada por localização. As calhas internas ficam dentro da linha da parede externa e geralmente funcionam com uma parede de parapeito. Calhas externas estendem-se além da parede externa e são normalmente usadas em edifícios sem parapeito. Esta classificação segue GB 51022-2015, o código técnico para edifícios leves com estruturas de aço de duas águas. A SENBO fabrica essas calhas em um ambiente de oficina controlado, com dobra e soldagem concluídas antes da entrega. Cada peça é verificada quanto à largura, altura, tamanho do flange e retilineidade antes da embalagem.

O material base é aço inoxidável 304 como padrão. As classes 201 e 316L podem ser especificadas quando as condições do projeto exigem um equilíbrio diferente entre custo e resistência à corrosão. A GB 51022-2015 estabelece uma espessura mínima de chapa de 1,0 mm para calhas internas feitas de aço inoxidável 304. Caso outro material seja substituído, este deverá receber um tratamento anticorrosivo confiável. As calhas em chapa de aço lisa devem ter no mínimo 3,0 mm de espessura. O atlas padrão nacional 24CS08-1 oferece orientações adicionais sobre a seleção e instalação de acessórios de drenagem.

Dimensões e Fabricação

A espessura varia de 0,5 mm a 3,0 mm dependendo da carga de projeto e da exposição à corrosão. As seções transversais são geralmente retangulares ou trapezoidais, com largura de base de 0,3 m a 0,5 m e altura de 0,25 m a 0,4 m. Os flanges superiores fornecem uma superfície de fixação segura. As seções de calha podem ser feitas de 1 m a 14 m de comprimento. A dobra CNC mantém a retilineidade de 0,3 mm por 1000 mm e a tolerância angular de ±0,5 graus em todo o comprimento. Os acabamentos de superfície incluem espelho 8K, fosco e escovado.

Tabela de parâmetros

Experiência de campo e conformidade com o código

Regras de design baseadas em código

GB 51022-2015 especifica que a seção transversal da calha pode ser retangular ou trapezoidal. As calhas internas devem incluir saídas de transbordamento colocadas 50 mm a 100 mm abaixo da borda superior. Todas as juntas devem ser vedadas e o painel do telhado deve estender-se até a calha. Quando a água da chuva entra na calha a partir da superfície do telhado, é obrigatória uma impermeabilização adicional. Esses requisitos criam uma linha de base clara de projeto e instalação.

Projetos de Substituição em Edifícios Industriais

Na oficina conjunta da Shantui Construction Machinery, o sistema de calhas original foi substituído por calhas de aço inoxidável 304. Tubos de queda foram conectados nas saídas dos sifões de águas pluviais para manter os caminhos de drenagem desobstruídos. O projeto demonstra um cenário típico de retrofit onde a calha existente atingiu o fim da sua vida útil e uma substituição de aço inoxidável foi escolhida para maior durabilidade.

Reparação de drenagem de edifícios públicos

O Centro de Exposições de Produtos Agrícolas e Secundários na cidade de Huangtan, condado de Ninghai, exigiu a substituição da calha depois que o sistema original foi danificado. Foram instalados cerca de 85 metros de calha nova em aço inox. O material especificado foi aço inoxidável 304 com 1,2 mm de espessura, altura de 0,3 m, largura de base de 0,35 m e flange superior de 0,05 m. O projeto ilustra como calhas de aço inoxidável são usadas para restaurar a função de drenagem em edifícios existentes.

Desempenho do ambiente costeiro

No Fangchenggang Gangchen International Hotel, o vazamento de água no pórtico do saguão foi atribuído a calhas de aço carbono corroídas. O reparo utilizou placas de aço inox 304 com 1,2 mm de espessura, soldadas no local. A atmosfera costeira de alta umidade e salinidade causou a ferrugem do material original. Após a substituição, o problema de drenagem foi resolvido. Este gabinete suporta o uso de aço inoxidável 304 em ar carregado de sal e ambientes corrosivos semelhantes.

Instalação e proteção contra congelamento

A instalação deve levar em conta as condições de congelamento. Em regiões frias, calhas e tubos de queda internos precisam de isolamento ou traço térmico. Os sistemas de calhas externas são preferidos em tais climas porque são mais fáceis de proteger contra bloqueios de gelo. A inclinação longitudinal deve ser de pelo menos 5‰ e os tubos de queda devem estar firmemente fixados à parede ou estrutura estrutural. As seções dobradas por CNC reduzem as juntas de campo e ajudam a manter a precisão dimensional durante a instalação.

Diretrizes de fabricação e instalação

• Decida entre o layout da calha interna e externa com base no projeto do edifício e no clima local.
• Escolha o tipo de aço inoxidável de acordo com o nível de corrosão atmosférica. O 316L é melhor para ambientes marinhos ou químicos severos.
• Mantenha uma inclinação da calha de pelo menos 5‰ ao longo de todo o percurso.
• Para calhas internas, confirme se as saídas de transbordamento estão localizadas e dimensionadas corretamente e mantenha-as livres de detritos.
• Use procedimentos qualificados de soldagem de aço inoxidável. Limpe as zonas afetadas pelo calor após a soldagem para evitar corrosão localizada.
• Inspecione as juntas da calha e os pontos de entrada do painel do telhado para ver se há vedação antes de o telhado ser concluído.

Perguntas frequentemente levantadas pelas equipes de projeto

Quando é necessária uma calha interna em vez de externa?

Calhas internas são comuns em edifícios com parapeito ou onde o projeto arquitetônico oculta a drenagem da vista. Calhas externas são mais simples de instalar e manter. A escolha geralmente é feita pelo arquiteto e engenheiro estrutural com base no projeto da fachada e no clima.

O que torna o aço inoxidável 304 o padrão para calhas internas?

As calhas internas são de difícil acesso após a construção, por isso o material deve resistir à corrosão sem manutenção. O código requer aço inoxidável 304 com espessura mínima de 1,0 mm porque oferece um equilíbrio comprovado entre resistência à corrosão, resistência e custo.

Como as longas calhas são unidas no local?

As seções são normalmente soldadas ou seladas com conectores de aço inoxidável. A soldagem fornece uma junta contínua e estanque quando feita corretamente. Juntas mecânicas com selante também são utilizadas, mas requerem instalação mais cuidadosa e inspeção periódica.

Qual acabamento é mais prático para calhas de aço inox?

Acabamentos escovados e foscos são frequentemente preferidos porque escondem melhor arranhões e marcas superficiais do que acabamentos espelhados. Os acabamentos espelhados são mais reflexivos e podem mostrar manchas de água mais facilmente, mas às vezes são escolhidos para efeito visual.

Recebimento e Verificação

Cada entrega deve ser verificada em relação ao certificado do material, que deve confirmar o tipo de aço inoxidável e a espessura da chapa. A verificação dimensional abrange largura, altura, tamanho do flange e retilineidade. Para seções soldadas, confirme se o procedimento de soldagem é qualificado e se os soldadores possuem certificações válidas. Inspecione o acabamento da superfície quanto a arranhões, amassados ​​ou outros danos que possam ter ocorrido durante o transporte.

Pontos a confirmar antes de fazer o pedido

• Determine o tipo de disposição da calha e confirme as dimensões da secção com os desenhos estruturais.
• Selecione o tipo de aço inoxidável com base na categoria de corrosão do local.
• Verifique se a espessura da chapa atende ao mínimo exigido pelo código vigente para calhas internas.
• Planeje a inclinação da calha e o espaçamento do suporte para que a água flua continuamente em direção aos tubos de queda.
• Para tiragens longas, considere a faixa de temperatura e se são necessárias juntas de dilatação.
• Confirme os requisitos de acabamento superficial e o comprimento esperado de entrega antes do início da produção.
