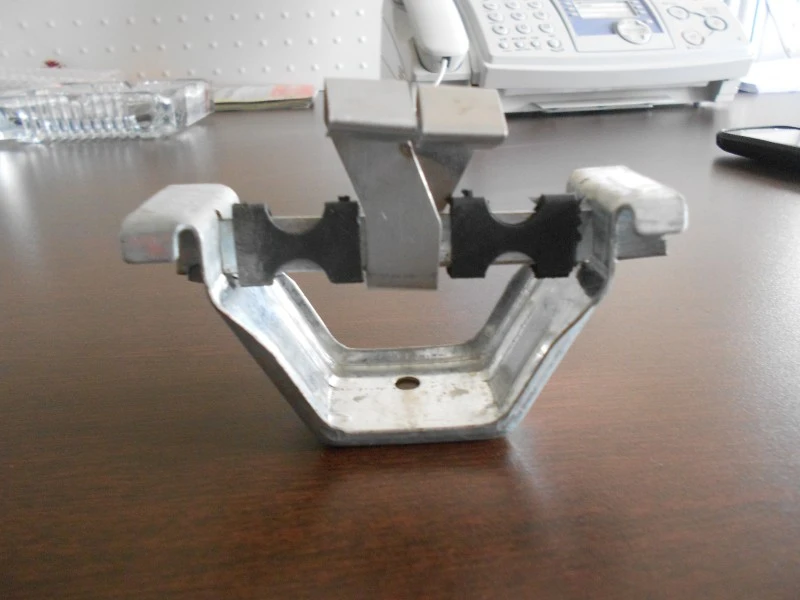

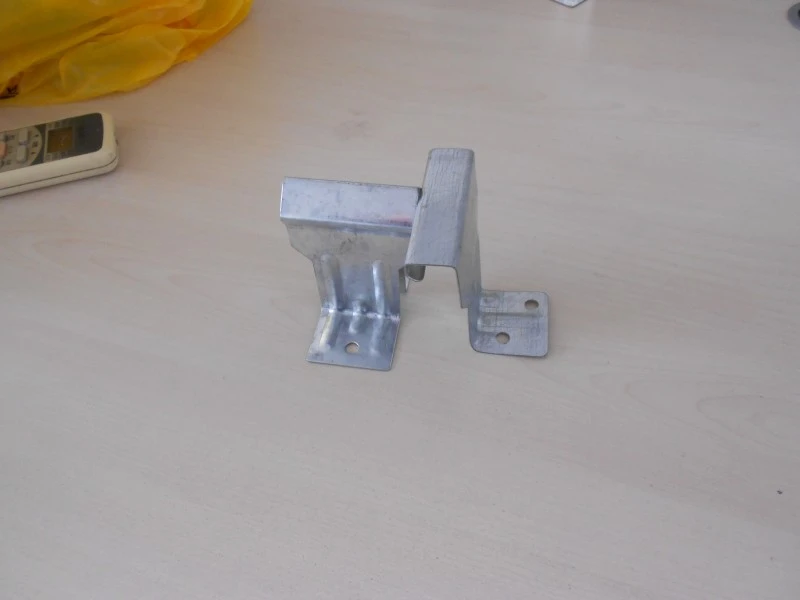

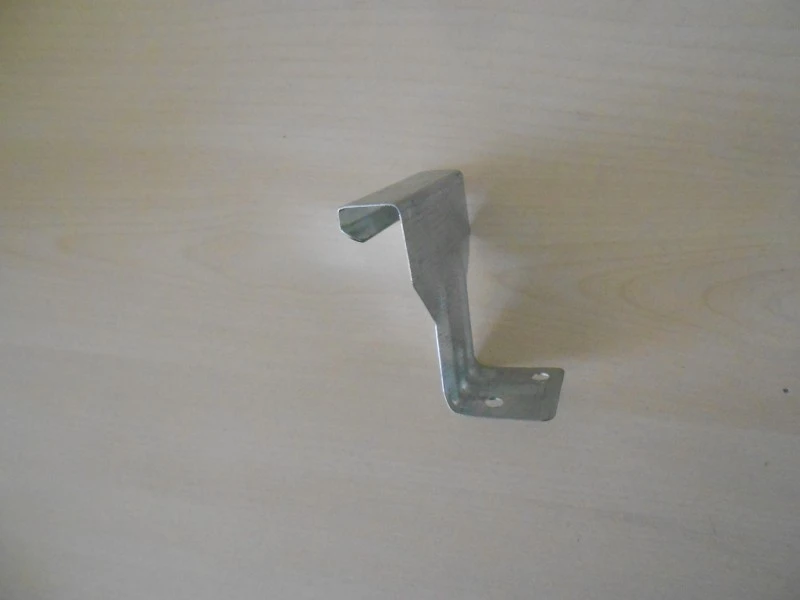

Os fixadores de clipe ocultos fornecem uma conexão oculta entre os painéis do edifício e a estrutura de suporte. O clipe engata em uma nervura de base fixada na madre ou suporte, prendendo o painel sem parafusos através da superfície do painel. Esta abordagem mantém todos os fixadores dentro das costuras do painel, proporcionando um exterior limpo e removendo os caminhos de vazamento associados a parafusos e selantes expostos. A SENBO fornece esses clipes com verificações dimensionais de profundidade da ranhura, comprimento da perna e espessura do material, e o processo de produção inclui testes periódicos de resistência de engate.

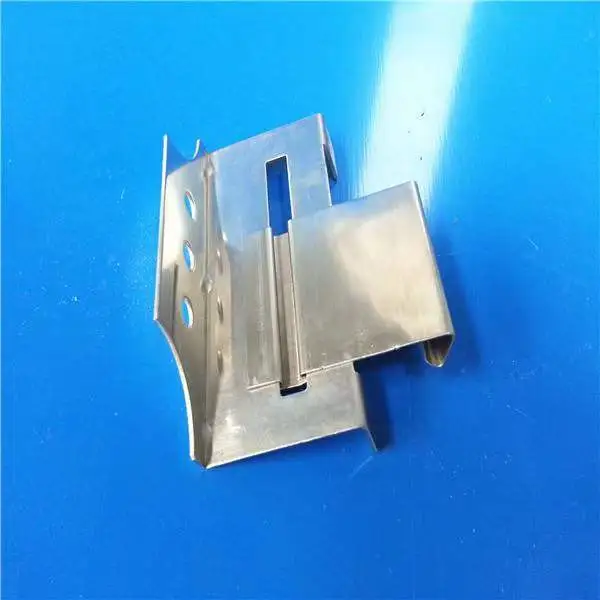

Os clipes são feitos de aço inoxidável 304 como padrão, com 430 e 201 disponíveis para orçamentos específicos. O aço Q235B com galvanização por imersão a quente é usado para clipes estruturais mais pesados. Os clipes de aço inoxidável são produzidos por prensagem a frio ou estampagem de tiras. Os clipes Q235B são normalmente feitos de chapa laminada a quente com espessura mínima de 5 mm e formados por prensagem hidráulica a frio para manter a resistência e a precisão dimensional.
A altura interna do clipe é determinada pela profundidade da ranhura do painel. As alturas internas comuns variam de 2,6 mm a 10 mm, com comprimento de perna de 7,5 mm e espessura de material de 0,5 mm a 1,5 mm para aço inoxidável. O diâmetro do parafuso é de 12 mm com um grau de resistência de pelo menos 8,8. Os clipes são classificados por aplicação em clipes para painel de parede, clipes para painel de telhado e clipes para painel de piso. Por material, eles são divididos em clipes de aço inoxidável e clipes de aço galvanizado por imersão a quente.
| Item | Parâmetro/Especificação | Referência ou Notas |
|---|---|---|
| Material Básico | Aço inoxidável 304 / aço laminado a quente Q235B | Material selecionado por aplicação |
| Espessura do material | 0,5–1,5 mm para aço inoxidável; ≥5 mm para componentes totalmente em aço | Depende do tipo de produto |
| Altura interna do clipe | 2,6–10 mm | Deve corresponder ao slot do painel |
| Comprimento da perna | 7,5mm | Dimensão típica |
| Especificação do parafuso | M12, classe de resistência ≥8,8 | Para conexão estrutural |
| Espessura de galvanização | ≥150 g/m² por lado | Q235B galvanizado por imersão a quente |
| Resistência ao deslizamento | Δ ≤ 7,0 mm a 7,0 kN; Δ ≤ 0,5 mm a 10,0 kN | De acordo com GB 15831 e padrões da indústria |
| Integridade Estrutural | Nenhuma falha a 25,0 kN | De acordo com GB 15831 e padrões da indústria |
| Rigidez torcional | θ ≤ 4° com torque de 900 N·m | Para acopladores de ângulo reto |
| Teste de Torque | Nenhuma falha em ≥65 N·m | Resistência ao torque do clipe |
Os requisitos mecânicos para clipes ocultos são baseados na GB 15831 e nos padrões industriais relacionados. Os testes de resistência ao deslizamento requerem deslocamento não superior a 7,0 mm com uma carga de 7,0 kN e não superior a 0,5 mm a 10,0 kN. O clipe não deve falhar a 25,0 kN. A rigidez torcional requer um ângulo não superior a 4 graus sob torque de 900 N·m. Os clipes prensados a frio totalmente em aço testados pela SENBO atendem a esses limites.
Os clipes de aço inoxidável 304 foram submetidos a testes de névoa salina e apresentam resistência à corrosão adequada para exposição externa. Os clipes Q235B galvanizados por imersão a quente possuem um revestimento mínimo de zinco de 150 g/m² por lado, o que fornece proteção de longo prazo em condições atmosféricas normais. A escolha do material deve corresponder ao ambiente do projeto.
Em telhados com costuras verticais, clipes ocultos prendem os painéis aos suportes sem penetrações na superfície. Isto permite que os painéis do telhado se movam com expansão e contração térmica enquanto permanecem fixos nos clipes. O resultado é uma superfície de telhado sem furos de parafusos expostos, o que reduz a chance de entrada de água e melhora a impermeabilização a longo prazo. O método de clipe oculto é usado em sistemas de costura vertical de 360° para telhados industriais de grandes vãos.
Para painéis de parede, os fixadores de clipe oculto permitem a instalação sem pregos, mantendo a superfície do painel limpa. Nas montagens de acabamento de janelas, a conexão oculta cobre as bordas cortadas dos painéis revestidos de cor, protegendo-os do contato direto com a chuva e reduzindo o risco de ferrugem nas bordas. Este método de instalação atende aos requisitos de aparência arquitetônica.
Os fornecedores devem fornecer certificados de materiais para aço inoxidável ou aço galvanizado. Relatórios de testes de resistência ao escorregamento, integridade estrutural e rigidez torcional devem estar disponíveis se exigido pelo projeto. As verificações de recebimento no local devem verificar as dimensões, o grau do material e as condições da superfície. Para pedidos grandes, amostras de clipes podem ser testadas para confirmar o encaixe com o perfil real do painel.
A altura interna do clipe deve corresponder à profundidade da ranhura do painel utilizado. Meça o slot do painel ou consulte as especificações do fabricante do painel. Um clipe muito alto impedirá o engate total, enquanto um clipe muito curto poderá permitir movimento ou desengate.
Os clipes ocultos são projetados para painéis com ranhura ou perfil de costura compatível. Painéis de metal com costuras verticais ou bordas interligadas funcionam bem. Alguns painéis à base de madeira também podem usar clipes ocultos se a ranhura for usinada corretamente. Sempre confirme a compatibilidade com os fornecedores do painel e do clipe.
Os clipes de aço inoxidável, especialmente o grau 304, oferecem melhor resistência à corrosão e são preferidos para ambientes costeiros ou úmidos. Os clipes de aço galvanizado são mais resistentes e frequentemente usados para conexões estruturais pesadas, mas o revestimento de zinco pode não durar tanto em atmosferas agressivas. A escolha depende da exposição ambiental e dos requisitos de carga do projeto.
Sim, clipes ocultos são usados em regiões com ventos fortes, especialmente em sistemas de telhado com costura vertical. Os clipes devem ser espaçados de acordo com a carga de vento projetada, e o material e a espessura do clipe devem ser adequados. Os cálculos da elevação do vento devem ser realizados para o projeto específico.
