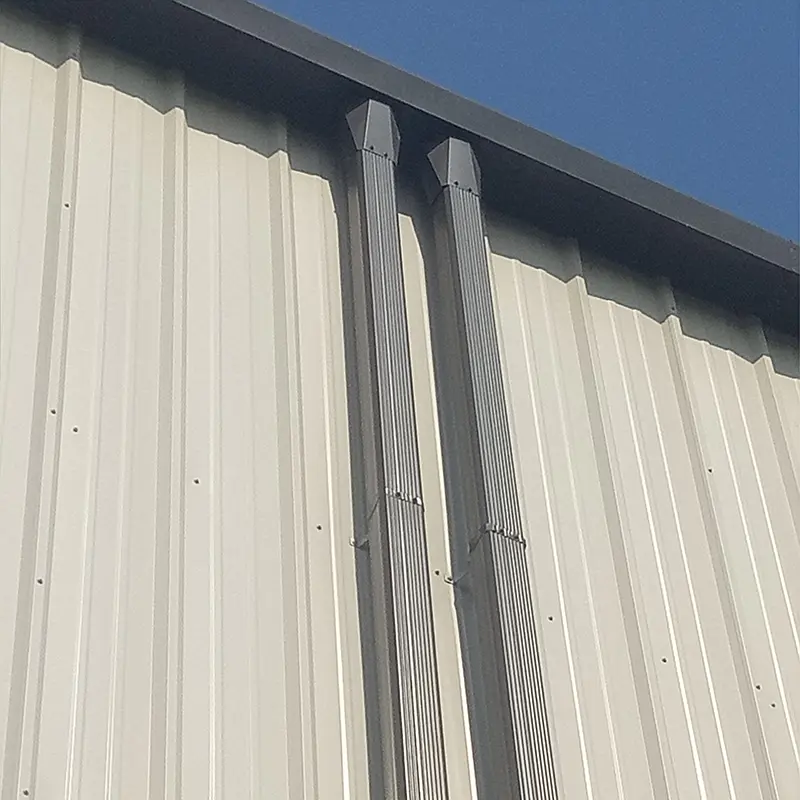

Materiais de construção SENBOfornece tubos de queda de aço com revestimento colorido como parte de sua linha de produtos de drenagem de edifícios metálicos. Esses tubos são projetados para uso em sistemas de calhas externas em edifícios com estrutura de aço, coletando e descarregando águas pluviais do telhado. São comumente utilizados em plantas industriais, armazéns logísticos e edifícios públicos de grande porte.

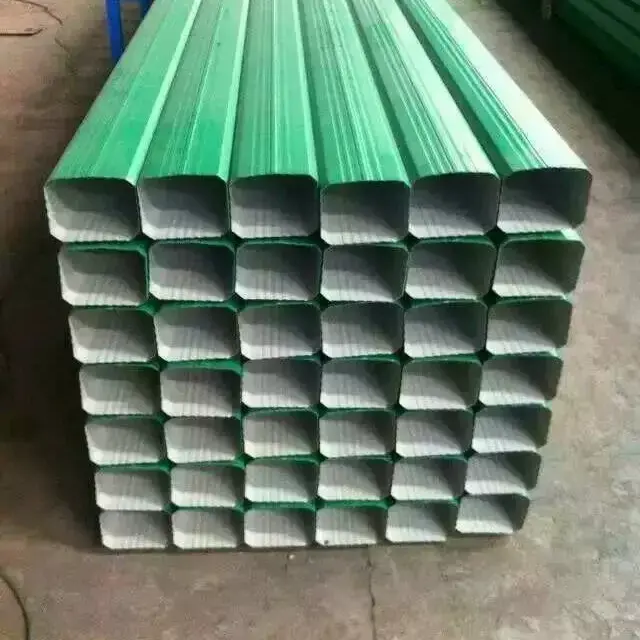

Os tubos de queda de aço com revestimento colorido são tubos de drenagem arquitetônicos com seções transversais retangulares ou quadradas. Eles são fabricados a partir de chapas de aço com revestimento colorido usando processos de trabalho a frio, como perfilagem e intertravamento.
O produto usa chapa de aço com revestimento colorido como material de base, normalmente classes como Q235B ou DX51D+Z. As opções de revestimento de superfície incluem PE (poliéster) ou PVDF (fluorocarbono) para atender aos diversos requisitos de resistência às intempéries.
De acordo com os padrões de inspeção e aceitação, o peso do revestimento de zinco para Al-Zn ou substratos galvanizados é geralmente de pelo menos 150 g/m². A espessura do revestimento de fluorocarbono PVDF é de pelo menos 25 μm e o revestimento de poliéster é de pelo menos 20 μm.
O teste de matéria-prima é baseado principalmente em GB/T 12754 "Chapas e tiras de aço com revestimento colorido". A aceitação de produtos acabados e instalação refere-se ao CECS 380-2014 "Especificação Técnica para Aplicação de Telhados de Chapas Perfiladas Metálicas e Engenharia de Paredes" e GB 50242 "Código para Aceitação da Qualidade de Construção de Engenharia de Abastecimento de Água, Drenagem e Aquecimento de Edifícios".
Os produtos padrão formados por máquina apresentam principalmente seções transversais retangulares ou quadradas, como 95×133 mm e 144×108 mm. As espessuras das paredes normalmente variam de 0,4 mm a 0,6 mm, e produtos com espessura de 0,8 mm também podem ser feitos sob medida. Os comprimentos padrão são de 6 metros ou 12 metros, e comprimentos personalizados estão disponíveis para atender aos requisitos do projeto.
As cores podem ser selecionadas com base na cartela de cores padrão RAL para garantir a harmonia visual com as paredes externas dos edifícios de estrutura metálica.
Os produtos são categorizados por método de fabricação em dois tipos:

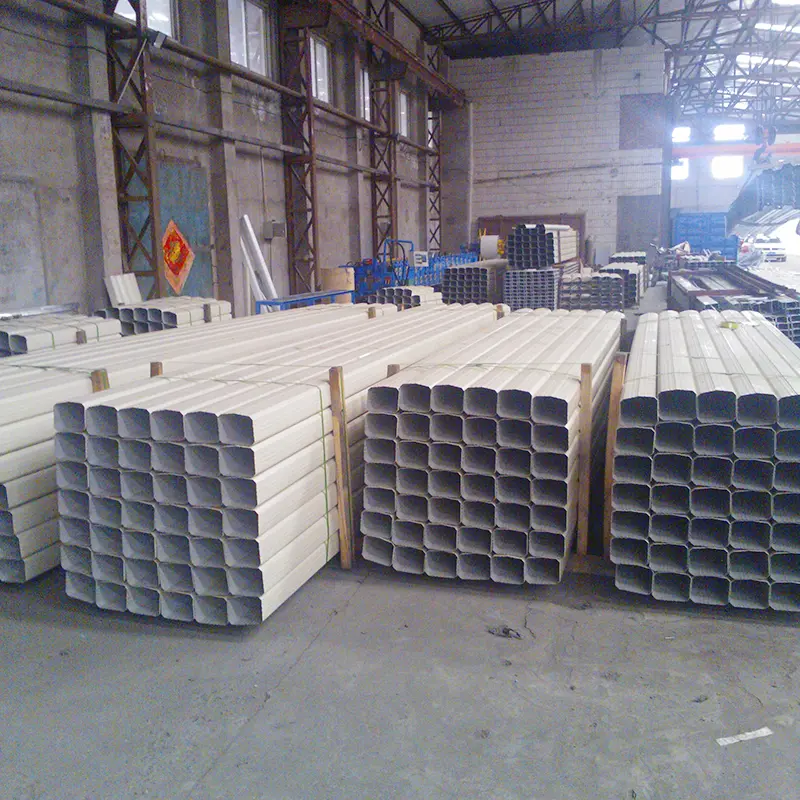

Tubos de queda formados à máquina:Produtos com especificações padrão fabricados em lotes em linhas de produção, oferecendo alta eficiência e dimensões consistentes.
Downpipes fabricados sob medida:Produzido usando técnicas de dobra manual e costura mecânica para atender requisitos de especificações especiais ou dimensões superdimensionadas.
Ao contrário dos tubos de PVC padrão, os tubos de queda de aço com revestimento colorido não sofrem envelhecimento, rachaduras ou rupturas causadas por expansão e contração térmica. Em regiões extremamente frias, como Nordeste e Noroeste da China, os tubos de PVC são propensos a congelar e rachar devido à fragilidade em baixas temperaturas. Os tubos de queda de aço com revestimento colorido aproveitam a resistência do metal a baixas temperaturas e não sofreram danos por congelamento, mesmo em frio extremo. A vida útil esperada é de 15 a 20 anos, três a cinco vezes maior que a dos tubos de PVC.
As especificações padrão formadas em fábrica atendem às necessidades da maioria dos projetos convencionais. Para projetos de engenharia especializados que envolvem grandes volumes de drenagem de telhados, tamanhos não padronizados podem ser fabricados sob medida.
Para o projeto do YTO Express Logistics Park, a vasta área do telhado e o volume extremo de drenagem durante fortes tempestades fizeram com que a maior especificação padrão (180×125mm) fosse insuficiente. O fabricante usou técnicas de dobra manual e costura mecânica para produzir calhas extragrandes personalizadas de 245 × 200 mm, combinadas com cotovelos grandes de quase 1,8 metros de altura. A instalação utilizou um processo de rebitagem dupla para estabilidade estrutural. Após a instalação, a eficiência de drenagem melhorou 40% em comparação com o projeto original.
A instalação de calhas de aço com revestimento colorido deve atender aos seguintes critérios de aceitação. O desvio vertical não deve exceder 3 mm por altura do piso. As braçadeiras para tubos devem ser espaçadas uniformemente em intervalos não superiores a 2m. O comprimento de sobreposição para conexões deve ser de pelo menos 30 mm. As juntas devem ser fixadas com rebites cegos ou parafusos.
Os testes de fluxo de água não devem mostrar vazamentos ou problemas de inclinação reversa. Qualquer vazamento detectado durante os testes pós-instalação requer retrabalho. A aceitação final é concedida somente quando nenhuma queda de pressão ou pontos de vazamento são observados durante o período de pressão estabilizada.

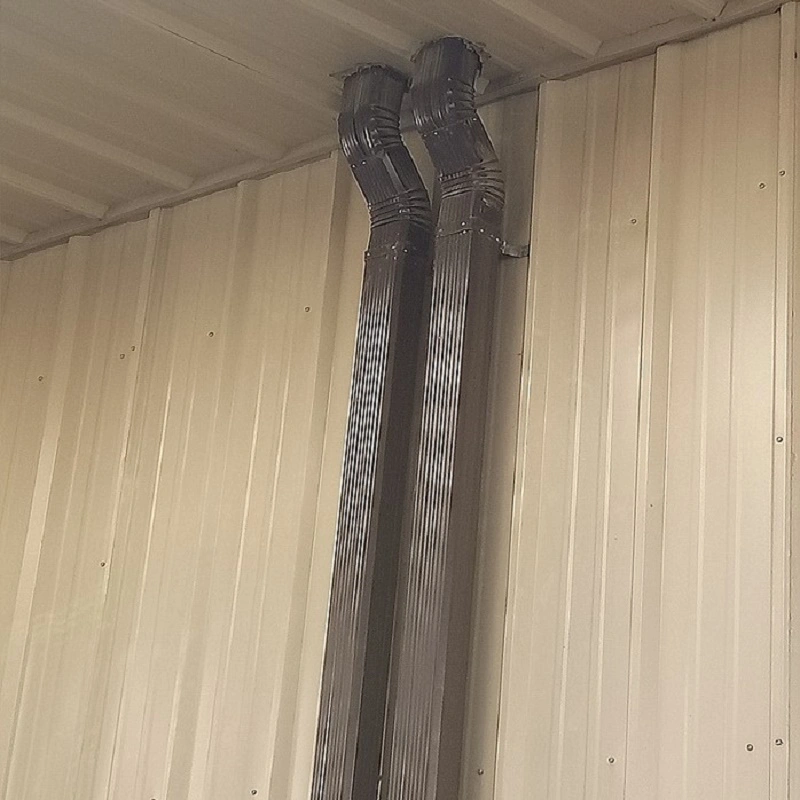

Projetadas para uso em edifícios com estrutura de aço, essas calhas oferecem uma aparência limpa e simplificada. As cores podem ser personalizadas para combinar com as paredes externas do edifício, garantindo harmonia visual com a cobertura metálica e o revestimento das paredes. Uma variedade de acessórios, como curvas em S, curvas simples e braçadeiras para tubos, estão disponíveis para acomodar instalações complexas de sistemas de parede.
Do ponto de vista da engenharia, essas calhas formam um sistema coeso com calhas e painéis de parede de aço com revestimento colorido, garantindo uma vida útil consistente. Isto oferece uma vantagem sobre as alternativas de aço inoxidável, que muitas vezes envolvem custos mais elevados e juntas soldadas visíveis.
Os parâmetros a seguir são baseados na produção padrão e nos padrões relevantes. A personalização está disponível para atender aos requisitos específicos do projeto.
| Indicador de desempenho | Parâmetro/Especificação | Padrão/Notas |
|---|---|---|
| Material Básico | Chapa de aço com revestimento colorido (Q235B / DX51D+Z) | Substrato galvanizado ou revestido com Al-Zn |
| Padrão de material base | GB/T 12754 | Chapas e tiras de aço com revestimento colorido |
| Padrão de produto acabado | CECS 380-2014 | Especificação técnica para coberturas metálicas perfiladas e engenharia de paredes |
| Espessura de Parede Comum | 0,4–0,8 mm | Fabricado à máquina padrão: 0,4–0,6 mm |
| Peso do revestimento de zinco | ≥150 g/m² | Revestimento dupla face |
| Espessura do revestimento | PVDF ≥25 μm / PE ≥20 μm | Selecionado com base no grau de intemperismo |
| Especificações padrão | 95×133 mm, 108×144 mm, 130×100 mm, 180×125 mm | Seção transversal retangular ou quadrada |
| Comprimento de unidade única | 6 m (padrão) / 12 m (máx.) | Personalizável |
| Resistência à névoa salina | ≥500 horas | Requisito para uso externo |
| Vida útil | 15–20 anos | Adequado para regiões frias |
| Espaçamento da braçadeira de tubo | ≤2m | Distribuído uniformemente |
| Desvio vertical | ≤3 mm/altura do andar | Requisito de aceitação de instalação |
1. Resistência ao frio e à geada.O material metálico supera as falhas inerentes aos tubos de PVC, como envelhecimento devido à expansão e contração térmica e fragilidade em baixas temperaturas. Suporta temperaturas congelantes no frio extremo das regiões Nordeste e Noroeste, com vida útil de 15 a 20 anos.
2. Especificações flexíveis.Os produtos formados à máquina atendem às necessidades padrão do mercado, enquanto a personalização manual acomoda especificações extragrandes (por exemplo, 245×200 mm) e tamanhos não padronizados para requisitos especiais de drenagem.
3. Coordenação Arquitetônica.As cores podem ser personalizadas de acordo com os padrões RAL para combinar com o exterior dos edifícios com estrutura de aço. Uma variedade de acessórios garante que o sistema de drenagem se integre à estética do edifício.
4. Padrões de materiais verificáveis.Fabricado em conformidade com GB/T 12754 e CECS 380-2014. As características incluem uma camada galvanizada de pelo menos 150g/m², espessura do revestimento que atende aos requisitos de resistência às intempéries e resistência à névoa salina de pelo menos 500 horas.
5. Critérios claros de instalação e aceitação.As especificações incluem desvio vertical não superior a 3 mm por altura de piso, espaçamento de braçadeira de tubo não superior a 2 m e comprimento de sobreposição de pelo menos 30 mm. A aceitação é baseada em um teste de fluxo de água sem vazamentos após a instalação.
Para climas frios:Selecione tubos de queda de aço com revestimento colorido em vez de PVC para evitar fragilidade em baixas temperaturas. Confirme se o peso e o tipo de revestimento de zinco são adequados para as condições climáticas locais.
Para grandes áreas de telhado:Calcule a capacidade de drenagem necessária com base na intensidade das chuvas locais e na área do telhado. Se as especificações padrão forem insuficientes, considere tubos de queda de grande porte fabricados sob medida.
Para ambientes costeiros ou industriais:Verifique se o tipo de revestimento (PE ou PVDF) e o peso do revestimento de zinco atendem aos requisitos de resistência à corrosão. Relatórios de testes de névoa salina estão disponíveis mediante solicitação.
Durante a instalação:Siga os critérios de aceitação para desvio vertical, espaçamento de braçadeiras de tubo e comprimento de sobreposição. Use rebites cegos ou parafusos para juntas e realize um teste de fluxo de água para confirmar que não há vazamento antes da aceitação final.
1.Sistemas organizados de drenagem de telhados para siderúrgicas industriais e armazéns logísticos, compatíveis com calhas externas de aço colorido.
2.Drenagem de telhados metálicos para edifícios públicos de grandes vãos, incluindo estádios, centros de exposições e grandes supermercados.
3.Drenagem de telhados em regiões frias, servindo como alternativa aos tubos de PVC no Nordeste e Noroeste da China.
4.Coberturas de grandes áreas e projetos que exigem alta capacidade de drenagem, com especificações personalizáveis e não padronizadas para grandes diâmetros.
Tubos de queda de aço com revestimento colorido são menos propensos a fragilidade e rachaduras em baixas temperaturas em comparação com o PVC. Eles também oferecem melhor coordenação com exteriores de edifícios com estrutura de aço e uma vida útil mais longa. O PVC pode ser mais leve e mais barato, mas os tubos de aço proporcionam maior durabilidade em climas extremos.
Tamanhos não padronizados podem ser fabricados sob medida usando técnicas de dobra manual e costura mecânica. Por exemplo, calhas extragrandes, como 245×200mm, foram produzidas para grandes parques logísticos. Contate nossa equipe técnica com seus cálculos de drenagem e poderemos recomendar um tamanho personalizado adequado.
Os principais pontos de verificação incluem desvio vertical não superior a 3 mm por altura do piso, espaçamento das braçadeiras de tubo não superior a 2 m e comprimento de sobreposição de pelo menos 30 mm. Um teste de fluxo de água deve ser realizado após a instalação para confirmar que não há vazamento ou inclinação reversa.
Sim. As cores podem ser selecionadas na tabela de cores padrão RAL para combinar com as paredes externas do edifício, cobertura de aço e revestimento de parede. Isso ajuda o sistema de drenagem a se integrar visualmente ao projeto geral do edifício.
Forneça o tamanho do tubo, espessura da parede, comprimento, cor (código RAL, se disponível), quantidade e se são preferidos produtos moldados à máquina ou fabricados sob medida. Indique também a localização do projeto e quaisquer condições ambientais especiais, como exposição costeira ou frio extremo.
