Materiais de construção SENBOfornece painéis de iluminação natural FRP como parte de sua linha de produtos para envolventes de edifícios. Esses painéis são utilizados em telhados e paredes com estrutura de aço onde são necessárias iluminação natural, resistência à corrosão e compatibilidade com revestimentos metálicos.

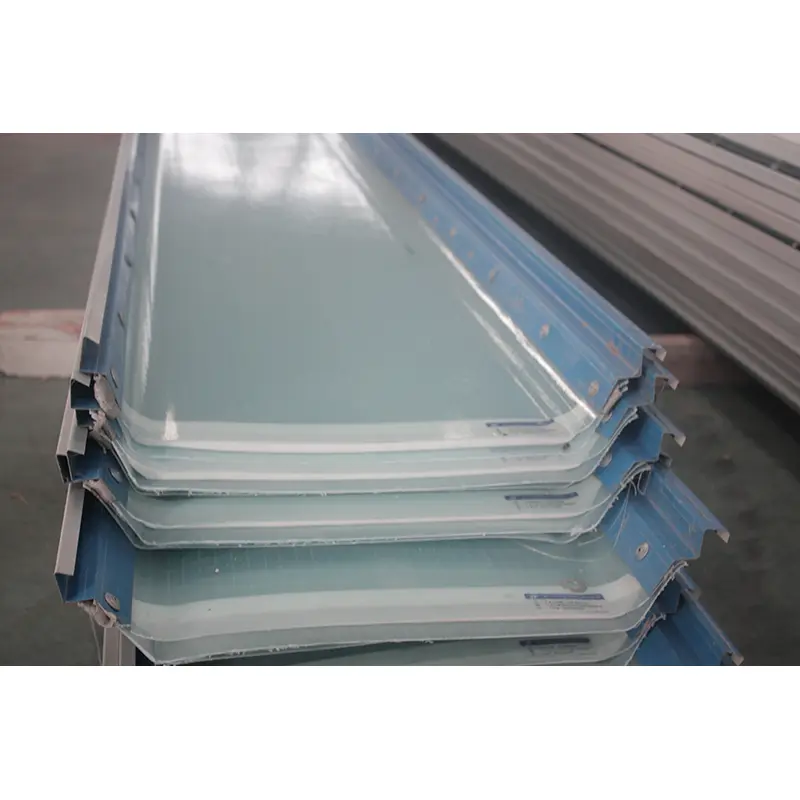

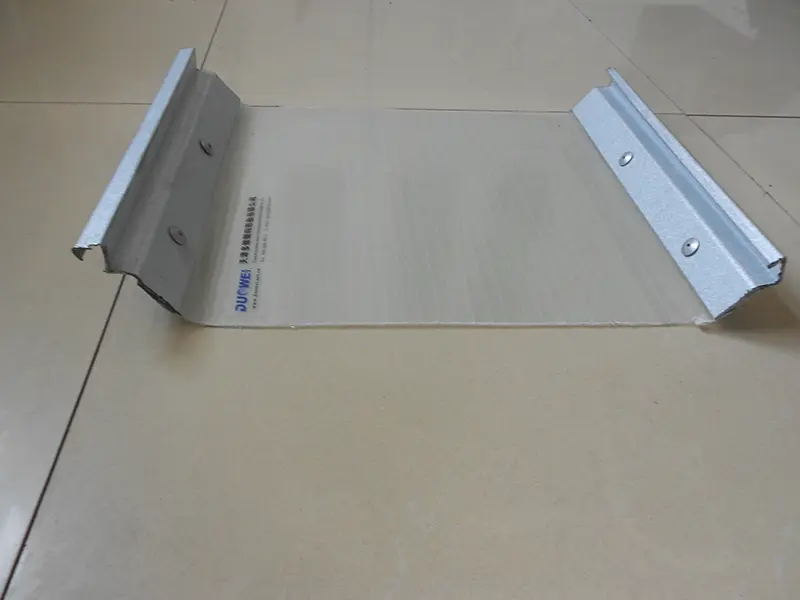

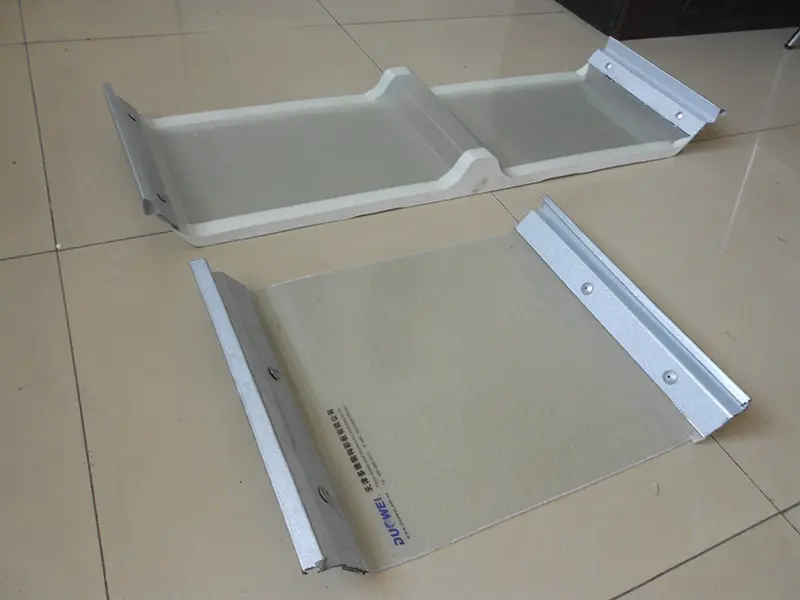

Os painéis de iluminação natural, também conhecidos como telhas ou folhas de iluminação natural FRP, são componentes de iluminação corrugados ou planos fabricados por meio de um processo mecanizado contínuo. Eles usam manta de fibra de vidro sem álcalis (conteúdo ≥30%) como material de reforço e resina de poliéster insaturada resistente às intempéries (conteúdo ≥65%) como matriz. A superfície é revestida com um gel coat resistente ao envelhecimento ou filme resistente a UV para ajudar a manter a transmissão de luz e a resistência às intempéries durante o uso externo de longo prazo.
O material de reforço é fibra de vidro sem álcalis, que proporciona transmissão de luz e propriedades mecânicas. O sistema de resina utiliza uma resina reativa retardadora de chama, resistente ao envelhecimento. Um processo de cura térmica é usado durante a produção. Para garantir a estabilidade dimensional e a integridade mecânica, o grau de cura na entrega é de pelo menos 88% para painéis de cobertura e de pelo menos 82% para painéis de parede.
As espessuras comuns para painéis de iluminação natural FRP incluem 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm e 3,0 mm. Os perfis corrugados são projetados para combinar com as telhas de aço coloridas; os modelos comuns incluem as séries 750, 840, 900, 950 e 1050. Os comprimentos podem ser personalizados com base nos requisitos do projeto, normalmente variando de 6 a 12 metros. O acabamento padrão é transparente; cores como branco leitoso, azul e verde podem ser personalizadas para ajustar as taxas de transmissão de luz.
Os produtos estão em conformidade com o padrão nacional GB/T 14206-2015, "Folhas onduladas de poliéster reforçadas com fibra de vidro". O projeto e a seleção podem consultar o atlas padrão nacional 21CJ103-1, "Aplicação e construção de folhas de poliéster reforçado com fibra de vidro (FRP) (Parte I): Faixas de iluminação natural, ventilação, clarabóias de exaustão de fogo/fumaça e painéis anticorrosivos."
A taxa de transmissão de luz é um indicador chave da eficácia da iluminação natural. As especificações do concurso exigem frequentemente uma taxa de transmissão não inferior a 75%. O desempenho real varia de acordo com a espessura e a cor; Painéis FRP transparentes com espessuras de 1,0–1,5 mm podem atingir taxas de transmissão de 85% –88%. À medida que a luz passa pelo painel FRP, ela se espalha para criar uma luz suave e difusa, sem brilho ou pontos de acesso agressivos. Esta característica permite uma iluminação interior uniforme em instalações industriais, evitando os problemas de hotspot por vezes associados às placas de PC (policarbonato).
Os painéis de iluminação natural FRP usam um filme superficial resistente a UV ou uma camada de gel anti-envelhecimento para resistir à radiação UV e reduzir o amarelecimento e a degradação. O filme resistente a UV é colado ao painel FRP por meio de um processo de coextrusão, que ajuda a prevenir a delaminação durante o uso a longo prazo. O material FRP oferece resistência à corrosão ácida e alcalina, tornando-o adequado para ambientes como fábricas de produtos químicos e áreas costeiras. Em condições normais, os produtos qualificados têm uma vida útil de 15 a 30 anos.
O coeficiente de expansão térmica dos painéis de iluminação natural FRP é próximo ao do aço. Quando usadas com chapas de aço com revestimento colorido, elas se expandem e contraem em taxas semelhantes sob flutuações de temperatura. Isto reduz o risco de vazamento nos pontos de conexão causado pela expansão diferencial. Esta característica torna os painéis de iluminação natural FRP uma escolha comum para faixas de iluminação natural em telhados de edifícios industriais com estrutura de aço.
Os painéis de iluminação natural FRP podem atingir uma classificação de retardamento de chama de Classe B1 e um índice de oxigênio (OI) de pelo menos 30%. As propriedades mecânicas incluem uma resistência à tração de pelo menos 85 MPa, uma resistência à flexão de pelo menos 95 MPa e uma dureza Barcol de pelo menos 47. Esses valores suportam a capacidade de suporte de carga do telhado e os requisitos de resistência ao vento.
O conjunto de desenhos de referência padrão nacional 21CJ103-1 fornece orientação sistemática sobre a seleção de produtos e detalhes de instalação para painéis de iluminação natural FRP usados em faixas de iluminação natural, claraboias de ventilação e claraboias de exaustão de fumaça de fogo. As aplicações incluem telhados de chapa metálica perfilada, telhados de concreto armado e sistemas de parede. Os documentos de licitação para projetos industriais, como o projeto Yantai Lubao Steel Pipe, especificaram conformidade com GB/T 14206-2015, retardamento de chama Classe F1, taxa de transmissão de luz de pelo menos 75% e faixa de temperatura operacional de -40°C a 120°C.
Os parâmetros a seguir baseiam-se na produção padrão e nos padrões nacionais relevantes. A personalização está disponível para atender aos requisitos específicos do projeto.
| Indicador de desempenho | Parâmetro/Especificação | Padrão/Notas |
|---|---|---|
| Padrão Executivo | GB/T 14206-2015 | Folhas onduladas de poliéster reforçadas com fibra de vidro |
| Referência de projeto | 21CJ103-1 | Detalhes da aplicação para folhas FRP |
| Conteúdo de resina | ≥65% | Resina reativa retardante de chama, resistente ao envelhecimento |
| Conteúdo de fibra de vidro | ≥30% | Fibra de vidro sem torção e sem álcalis |
| Espessura Padrão | 0,8–3,0 mm | Folhas onduladas ou planas |
| Perfis Comuns | 750/840/900/950/1050 tipos | Compatível com coberturas de aço coloridas |
| Transmitância de Luz | ≥75% (até 85%–88%) | |
| Índice de oxigênio | ≥30% | Indicador de retardamento de chama |
| Temperatura operacional | -40°C a 120°C | |
| Grau de cura | Cobertura >88% / Parede >82% | Requisito na entrega |
| Vida útil do projeto | 15–30 anos |
1. Luz difusa e sem brilho.Os painéis FRP dispersam a luz através da estrutura de fibra de vidro, proporcionando distribuição uniforme sem pontos de acesso. Isto pode melhorar o conforto visual em comparação com folhas de PC transparentes.
2. Resistência à corrosão.O material FRP resiste a ácidos, álcalis e envelhecimento. Pode ser usado em ambientes corrosivos, como fábricas de produtos químicos, áreas costeiras e fazendas de gado.
3. Compatibilidade de expansão térmica.O coeficiente de expansão térmica é próximo ao do aço. Quando usados com coberturas de aço coloridas, os painéis expandem e contraem em taxas semelhantes, reduzindo o risco de vazamento nas juntas.
4. Retardo de chama.Classificado como Classe B1 com índice de oxigênio de pelo menos 30%, atendendo aos requisitos comuns de segurança contra incêndio para edifícios industriais.
5. Design e seleção padronizados.A conformidade com GB/T 14206-2015 e a referência de projeto 21CJ103-1 fornece uma base para a seleção do produto e detalhes de instalação.
Para faixas de iluminação natural no telhado:Selecione o perfil corrugado que corresponda à chapa metálica adjacente. Certifique-se de que os detalhes de sobreposição e fixação sigam as orientações em 21CJ103-1 para manter a estanqueidade.
Para ambientes corrosivos:Confirme se a formulação da resina e a proteção da superfície são adequadas para a exposição química específica. Nas áreas costeiras, verifique se os fixadores e selantes são compatíveis com o material FRP.
Para segurança contra incêndio:Ao usar painéis FRP em montagens de telhado ou parede resistentes ao fogo, verifique se a classificação de retardamento de chama do painel e a montagem geral atendem aos requisitos de resistência ao fogo do projeto.
Durante a instalação:Evite dobrar ou torcer excessivamente os painéis. Use ferramentas de corte adequadas e selante nas juntas. Siga as recomendações do fabricante quanto ao espaçamento dos fixadores e distância das bordas para evitar rachaduras e vazamentos.
1.Faixas de iluminação natural para telhados de grandes áreas para plantas industriais e armazéns logísticos, compatíveis com coberturas de aço coloridas.
2.Instalações que requerem iluminação natural, como estufas agrícolas, viveiros de flores e locais de aquicultura.
3.Telhados com iluminação natural para edifícios públicos, incluindo instalações desportivas, grandes supermercados e mercados.
4.Sistemas de envelope de iluminação natural para ambientes corrosivos, como fábricas de produtos químicos e edifícios costeiros.
Os painéis FRP normalmente produzem luz mais suave e difusa devido ao reforço de fibra de vidro, enquanto as folhas de PC tendem a ter maior transmissão direta de luz e podem criar pontos de acesso. O FRP também possui coeficiente de expansão térmica mais próximo do aço, tornando-o mais compatível com coberturas metálicas. O PC pode ser mais leve e mais resistente a impactos, mas o FRP é frequentemente preferido em ambientes industriais corrosivos.
A sobreposição e o espaçamento dos fixadores devem seguir a referência de projeto 21CJ103-1 e os requisitos do perfil metálico do telhado. Como orientação geral, as sobreposições finais devem ter pelo menos 150–200 mm e as sobreposições laterais devem corresponder à sobreposição recomendada do perfil. O espaçamento dos fixadores é normalmente de 300 a 500 mm, mas devem ser usados cálculos de carga de vento específicos do projeto.
Painéis FRP com retardamento de chama apropriado (Classe B1, índice de oxigênio ≥30%) podem ser usados em sistemas de claraboias de exaustão de fogo/fumaça quando projetados e instalados de acordo com padrões relevantes e especificações de projeto. A montagem geral da claraboia deve atender ao desempenho de incêndio exigido.
Armazene os painéis em uma área seca e coberta, longe da luz solar direta e de fontes de calor. Evite empilhar peso excessivo sobre os painéis. Proteja a superfície contra arranhões e produtos químicos. Se armazenado temporariamente ao ar livre, cubra com um material opaco e respirável.
Forneça o tipo de perfil, espessura, comprimento, cor, requisitos de transmissão de luz e se os painéis são para aplicação em telhados ou paredes. Especifique também o local do projeto e quaisquer condições ambientais especiais (por exemplo, exposição química, costeira). Isso ajuda nossa equipe a recomendar o sistema de resina e proteção de superfície apropriados.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de painéis de iluminação natural FRP, painéis de lã de rocha com borda selada de poliuretano, placas de isolamento de poliuretano e outros produtos de envelope de construção. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
