Sarrafo de telhado tratado com pressão

As ripas de telhado tratadas com pressão feitas de tiras de aço servem como estrutura de suporte para telhas em telhados inclinados. Eles são moldados por laminação a frio e têm como objetivo substituir as ripas de madeira, que podem apodrecer, atrair insetos ou perder resistência com o tempo. A SENBO mantém registros de inspeção de entrada para espessura da tira e massa de revestimento, e as linhas de perfilagem são verificadas regularmente quanto à precisão do perfil. As ripas são cortadas no comprimento necessário antes da entrega.

Padrões Materiais e Relevantes

A principal matéria-prima é a tira de aço revestida com liga de Al-Zn na classe G550 com revestimento AZ150. O revestimento contém cerca de 55% de alumínio e 43,5% de zinco em peso, o que proporciona melhor proteção contra corrosão do que a tira galvanizada comum. O aço deve apresentar uma resistência à tração de pelo menos 370 MPa, um limite de escoamento de pelo menos 265 MPa e um alongamento após fratura de pelo menos 26%. Os testes de névoa salina seguem GB/T 10125-2012, enquanto os testes de tração seguem GB/T 228.1-2010. Uma espessura nominal mínima de 0,8 mm aplica-se a ripas de telha metálica em telhados inclinados.

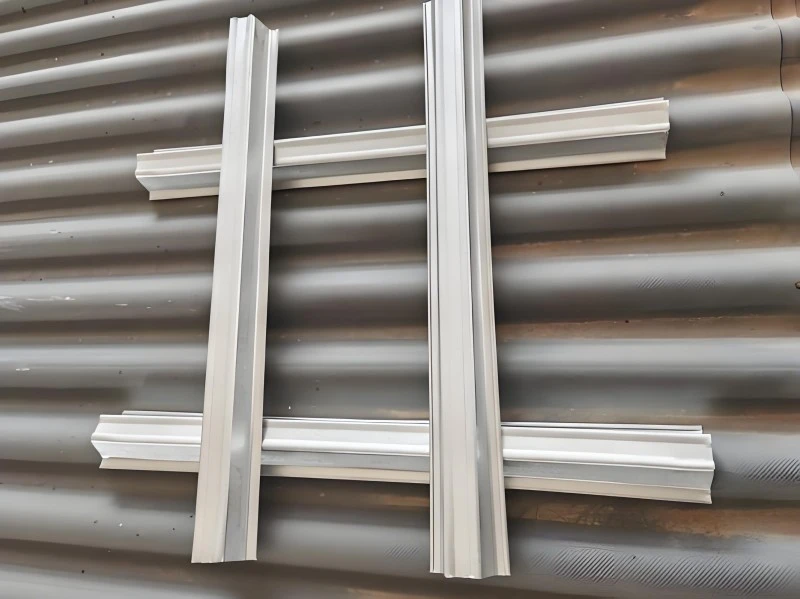

Formas e tamanhos disponíveis

• Secção angular, por exemplo L30×4 mm, utilizada em encostas íngremes ou onde as exigências de carga são elevadas.
• Barra plana, geralmente 25×5 mm.

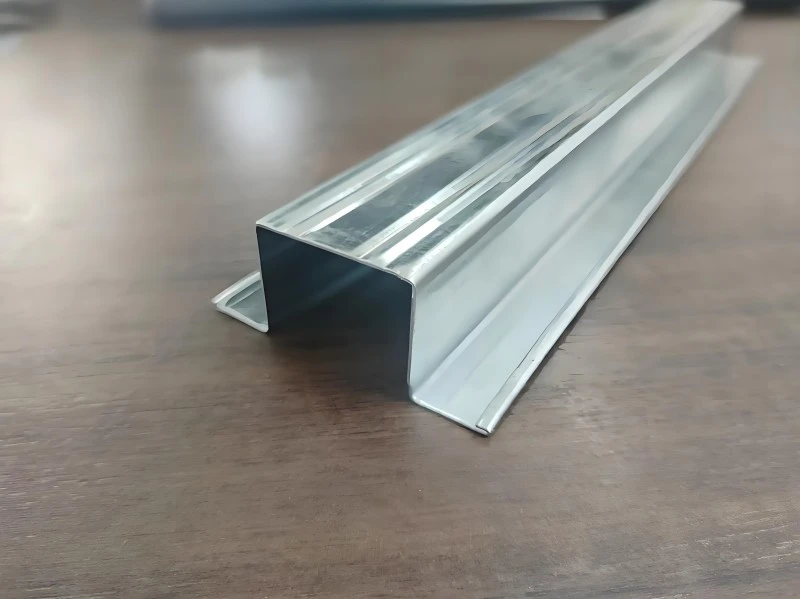

• Perfil Omega, formado por tira revestida de Al-Zn e fixado com suportes e clipes específicos.

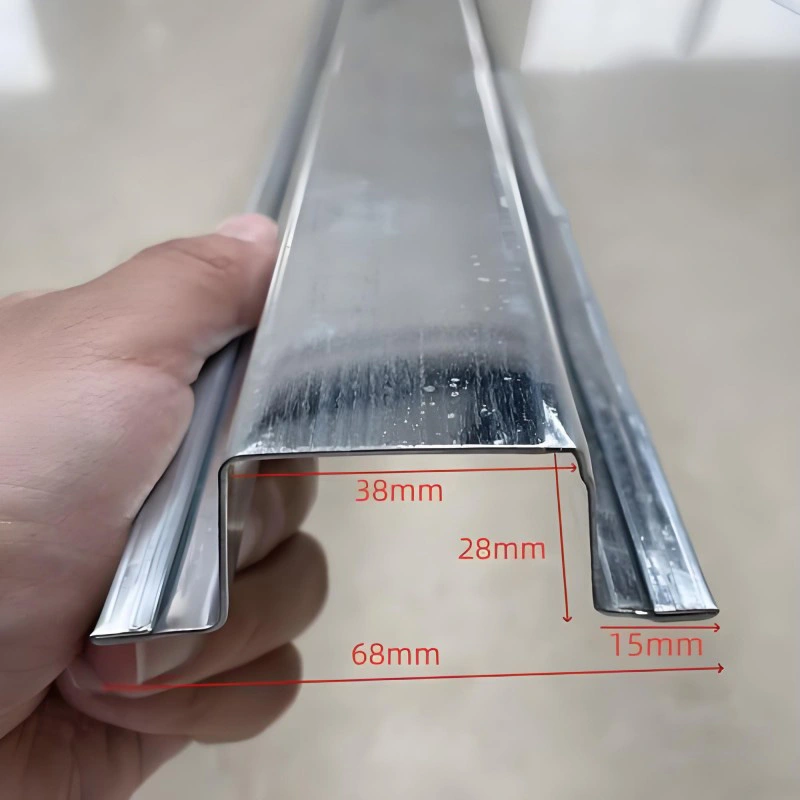

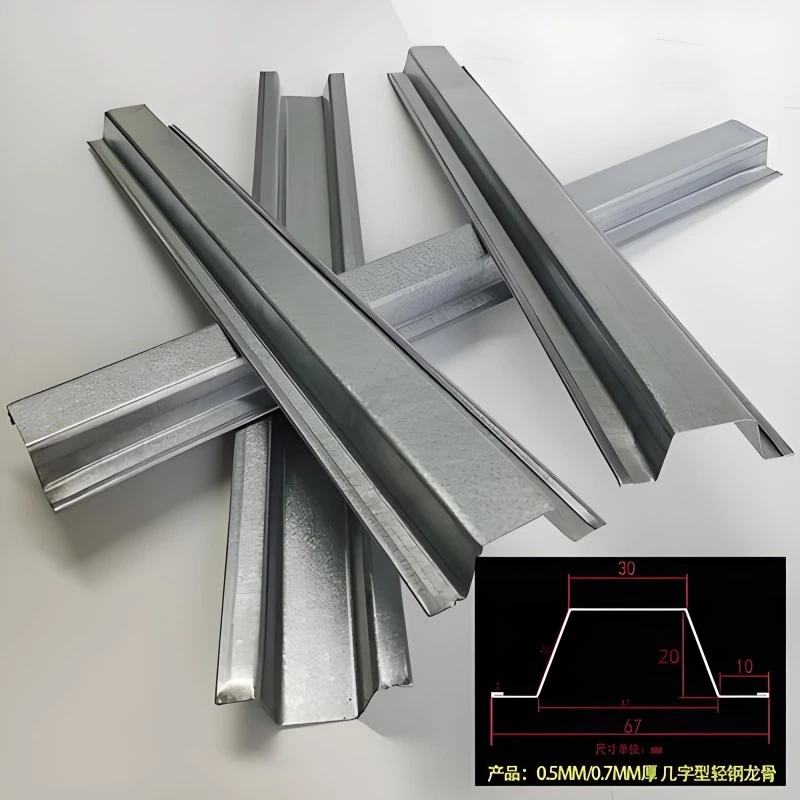

• Canal de chapéu, adequado para revestimentos leves, como telhas metálicas revestidas de pedra.

As peças padrão têm de 3 a 4 m de comprimento, mas comprimentos maiores podem ser fornecidos mediante solicitação. O espaçamento das ripas de telhados tratados com pressão segue a cobertura efetiva da telha e geralmente fica entre 300 mm e 370 mm. O revestimento aplicado tem pelo menos 85 μm de espessura. Acabamentos coloridos em poliéster ou PVDF podem ser adicionados se o design exigir uma aparência específica.

Tabela de dados principais

Evidências de telhados concluídos

Comportamento de carga em encostas íngremes

O sistema de sarrafos foi testado sob carga em um projeto com inclinações do telhado entre 45° e 60°. No novo campus da Minquan County Senior High School, ripas angulares galvanizadas L30×4 mm foram instaladas em centros de 340 mm sob ladrilhos sinterizados de 300×400 mm. As forças do vento passam através das telhas para as ripas por meio de amarrações de fio de cobre e argamassa, e depois para a estrutura principal por meio de contra-ripas soldadas a placas embutidas. Os testes de extração confirmaram que a montagem atendeu à carga de vento projetada. As ripas feitas de aço revestido com Al-Zn G550 também são usadas em grandes telhados, como terminais de aeroportos e estádios, onde são necessárias rigidez a longo prazo e durabilidade do revestimento.

Desempenho de corrosão

Os testes de névoa salina em ripas revestidas com AZ150 mostram uma melhoria acentuada em relação à tira galvanizada comum. A combinação de alumínio e zinco no revestimento fornece proteção sacrificial e retarda o aparecimento de ferrugem nas bordas cortadas. O acabamento orgânico mínimo de 85 μm adiciona uma barreira adicional em espaços úmidos no telhado.

Resistência ao ataque biológico

As ripas de madeira em climas quentes e úmidos podem ser danificadas por cupins e decomposição de fungos. As ripas de aço não suportam a atividade dos insetos e não absorvem umidade. Esta propriedade os torna adequados para regiões costeiras do sul e áreas com alta pressão de cupins. Registros de grandes edifícios públicos mostram que as ripas de aço Al-Zn permanecem em serviço por mais de 30 anos sem substituição.

Método de construção de telhado íngreme

No projeto Minquan, a área total atingiu 255.000 m² e a inclinação do telhado variou de 45° a 60°. A sequência construtiva iniciou-se com o nivelamento da contra-ripa, seguido da fixação da ripa, depois do assentamento dos ladrilhos com abraçadeiras de fio de cobre duplo e colagem com argamassa polimérica. Esta abordagem impediu que as telhas deslizassem na superfície íngreme e manteve o telhado estanque. A mesma sequência pode ser adaptada a outros edifícios com inclinação acentuada.

Recursos notáveis

• A resistência e a rigidez são consistentes ao longo do comprimento, ao contrário da madeira, que pode variar de acordo com a fibra e os nós.
• O revestimento metálico e o acabamento pintado opcional proporcionam proteção de longo prazo em ambientes úmidos ou costeiros.
• O corte e a fixação são rápidos. Comprimentos pré-cortados reduzem o trabalho e o desperdício no local.
• As ripas de aço são totalmente recicláveis ​​e evitam a necessidade de preservantes químicos de madeira.
• Várias seções transversais são produzidas para atender telhas revestidas de argila, concreto, metal e pedra.

Onde o produto é usado

• Telhados inclinados em casas, clubes e apartamentos baixos.
• Telhados públicos de grande escala, como terminais, pavilhões desportivos e edifícios de exposições.
• Telhados íngremes a 45° e acima e locais com forte sucção de vento.
• Edifícios em regiões úmidas ou ativas por cupins, onde a madeira não é adequada.
• Fixação de telhas em telhados com estrutura de aço.

Orientação do local

• Antes de fixar as ripas, verifique o nível do plano do telhado. Use contra-ripas para corrigir substrato irregular.
• Fixe as ripas com o suporte ou clipe especificado para o perfil. Evite apertar demais, pois pode distorcer a seção.
• Alinhe cada curso com uma linha de barbante. Pequenos erros se multiplicam ao longo da encosta e afetam a cobertura dos ladrilhos.
• Trate as pontas cortadas com uma tinta de retoque rica em zinco ou compatível para restaurar a proteção contra corrosão.
• Para encostas íngremes, fixe as telhas com braçadeiras de arame ou adesivo conforme mostrado no desenho aprovado.

Perguntas levantadas por empreiteiros

Como a vida útil das ripas de metal se compara à da madeira tratada?

A madeira tratada pode durar muitos anos, mas o seu desempenho depende da retenção e exposição do conservante. As ripas de aço com revestimento AZ150 não apodrecem nem racham e não são afetadas por cupins. Em locais costeiros ou com alta umidade, o aço costuma ser a escolha mais previsível.

Qual formato de sarrafo é adequado para um determinado ladrilho?

O guia de instalação do fabricante do ladrilho normalmente indica a seção e o espaçamento necessários da ripa. Seções angulares e planas são comuns sob telhas pesadas de argila ou concreto. Os perfis Omega e Hat são mais leves e costumam ser usados ​​com telhas metálicas ou compostas. Confirme a compatibilidade antes de fazer o pedido.

As ripas podem ser utilizadas com telhas fotovoltaicas?

As placas fotovoltaicas têm requisitos específicos de montagem e carga. O perfil e o espaçamento da ripa devem ser verificados de acordo com as instruções do fabricante da placa fotovoltaica. Podem ser necessárias fixações adicionais ou sarrafos reforçados para suportar o peso extra e a carga do vento.

Qual gramatura de revestimento é melhor para um projeto à beira-mar?

AZ150 é geralmente o mínimo para exposição marinha. Em ar muito agressivo e carregado de sal, pode ser necessário um revestimento mais pesado ou aço inoxidável. A categoria de corrosividade atmosférica deve ser determinada primeiro e depois combinada com as opções de revestimento disponíveis.

Qualidade e Documentação

Antes do início da produção, o certificado do laminador de tiras de aço é revisado quanto ao grau, massa de revestimento e propriedades mecânicas. Verificações dimensionais durante a formação da espessura do recobrimento, profundidade do perfil e retilinidade. Para contratos maiores, amostras podem ser enviadas para testes independentes de névoa salina ou de tração. A inspeção de entrega deve confirmar comprimento, perfil e ausência de danos no revestimento.

Itens para confirmar antes de fazer o pedido

• Inclinação do telhado e carga de vento projetada, para selecionar a seção e espessura corretas.
• Tipo de ladrilho e espaçamento necessário entre sarrafos, conforme fornecido pelo fabricante do ladrilho.
• Categoria de corrosão do local, que controla a escolha do revestimento.
• Método de ligação à estrutura principal do telhado, incluindo detalhes de contra-ripa ou suporte.
• Limites de comprimento de transporte, que podem afetar se as ripas são fornecidas em comprimentos longos ou padrão.
