Chapas metálicas perfuradas, também conhecidas como painéis perfurados ou malha perfurada, são produzidas perfurando padrões de furos em chapas metálicas.Materiais de construção SENBOfornece esses produtos para aplicações arquitetônicas, acústicas e industriais, com foco na precisão dimensional e rastreabilidade de materiais.
A escolha do material base depende do ambiente operacional e dos requisitos de desempenho. Três grupos de materiais são comumente usados:
Aço inoxidável 304:Fornece resistência à corrosão adequada para ambientes externos e quimicamente agressivos. Uma amostra representativa não mostrou ferrugem após 1000 horas de teste de névoa salina sob condições ASTM B117. O desempenho real depende do acabamento superficial e da preparação das bordas.
Liga de alumínio (por exemplo, 6061):Oferece baixa densidade (aproximadamente 2,7 g/cm³) aliada a boa resistência. O material pode ser anodizado ou revestido a pó para maior durabilidade e aparência da superfície.

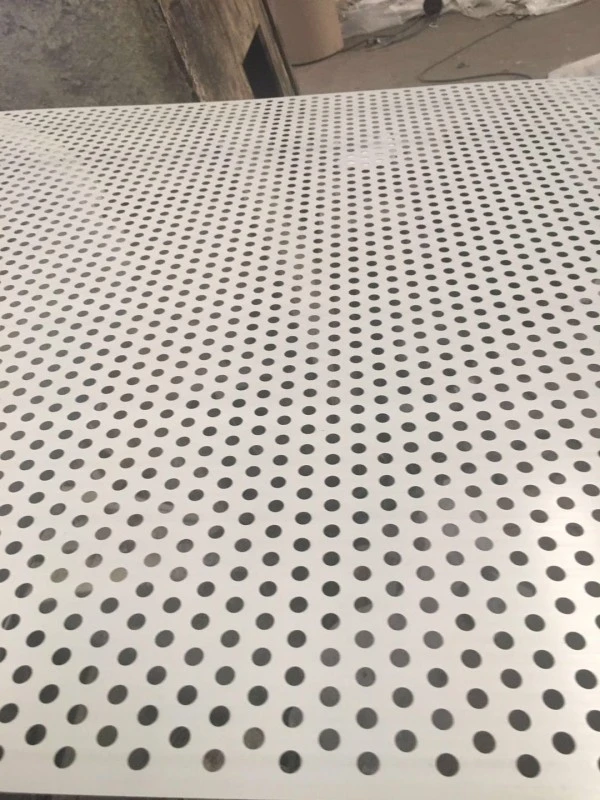

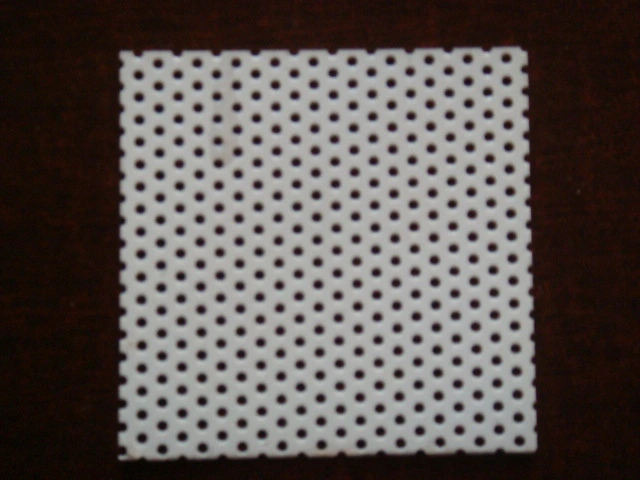

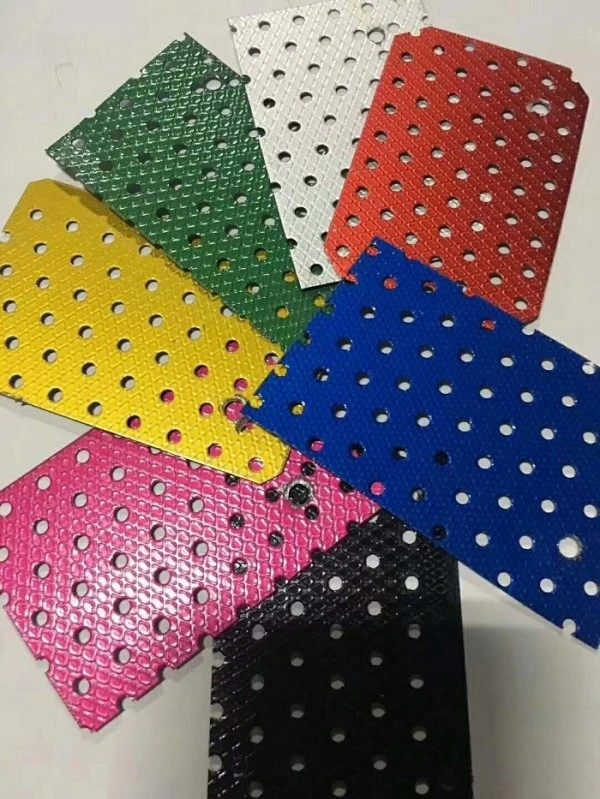

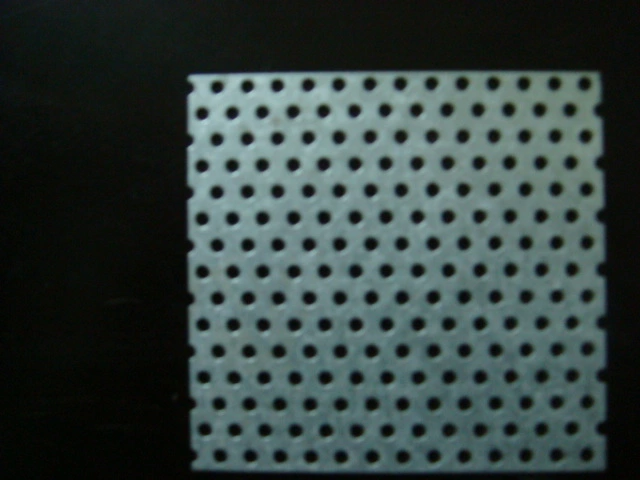

Aço Q235 galvanizado ou com revestimento colorido:Uma opção econômica para uso arquitetônico e industrial em geral. A proteção da superfície é normalmente obtida por meio de galvanização por imersão a quente seguida de pintura eletrostática a pó.

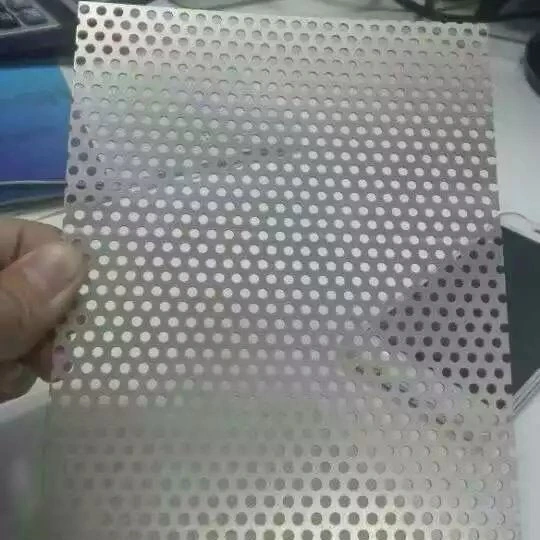

O equipamento de puncionamento CNC de alta velocidade produz mais de 20 padrões de perfuração, incluindo formas redondas, quadradas, com fenda, hexagonais, cruzadas, em escama de peixe e em flor de ameixa. O processo permite controle preciso do diâmetro do furo, espaçamento e proporção de área aberta.

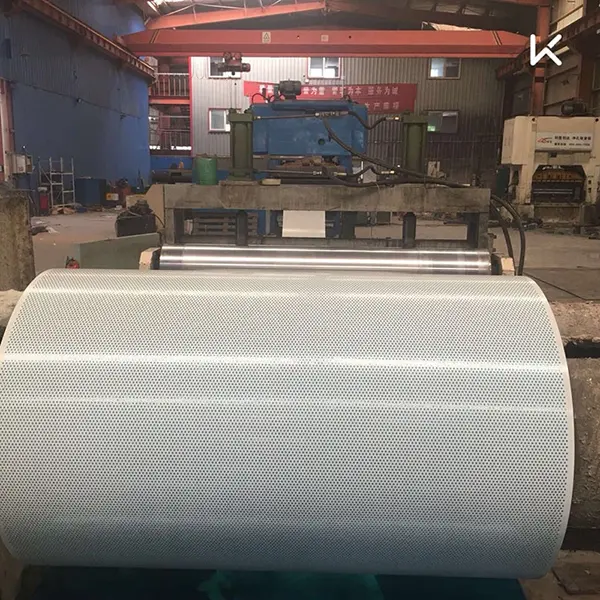

As chapas planas podem ser produzidas em espessuras de 0,1 mm a 15 mm, com diâmetros de furo variando de 0,1 mm a 200 mm. As chapas enroladas estão disponíveis em espessuras de 0,2 mm a 1,5 mm, com largura máxima de 1250 mm e diâmetros de furo de 0,5 mm a 10 mm. Para aplicações arquitetônicas, as espessuras comuns variam de 0,5 mm a 2,0 mm, com diâmetros de furo entre 3 mm e 20 mm. Taxas de área aberta de 15% a 60% são típicas e a tolerância do diâmetro do furo é controlada dentro de ±0,1 mm.
As folhas de liga de alumínio podem ser anodizadas para criar uma camada de óxido dura e densa que melhora a resistência à corrosão e a dureza superficial. O revestimento em pó oferece um acabamento ecológico com boas intempéries e resistência química. O revestimento eletroforético proporciona cobertura uniforme com forte adesão.
As chapas de aço são geralmente protegidas por galvanização por imersão a quente seguida de pintura eletrostática a pó, com uma espessura de revestimento típica de pelo menos 60 μm.
As chapas perfuradas contribuem para a absorção sonora quando instaladas com um entreferro ou um material de suporte poroso. As ondas sonoras que entram nos buracos perdem energia através do atrito e dos efeitos viscosos nas superfícies de abertura.
Os coeficientes de absorção sonora foram medidos em frequências de banda de oitava especificadas de acordo com ASTM C423 para um conjunto representativo que consiste em um painel de alumínio com orifício hexagonal com uma camada de suporte porosa e uma cavidade de ar. O Coeficiente de Redução de Ruído (NRC) resultante foi 0,8 ou superior para a configuração testada. O NRC real para uma instalação específica depende da espessura do painel, tamanho do furo, taxa de perfuração, material de suporte, profundidade da cavidade de ar e método de montagem. Os relatórios de teste estão disponíveis mediante solicitação.
O desempenho mecânico depende do material de base, da espessura e do padrão de perfuração. A capacidade de carga estrutural deve ser calculada de acordo com o padrão de projeto aplicável com base na espessura do painel, geometria da perfuração, espaçamento de suporte, vão e método de fixação. Para referência, um painel de aço de 3 mm de espessura com perfurações quadradas (abertura de 10 mm) e um vão de suporte especificado foi verificado para suportar uma carga uniformemente distribuída de 5 kN/m² através de cálculos de engenharia. Notas de cálculo detalhadas podem ser fornecidas mediante solicitação.
Painéis com perfurações circulares (abertura de 20 mm, 50% de área aberta) apresentam resistência ao fluxo de ar de 50 Pa ou menos quando testados de acordo com a ISO 5801.
A resistência à corrosão é verificada através de testes de névoa salina: uma amostra de aço inoxidável 304 não apresentou ferrugem após 1000 horas de acordo com ASTM B117; o aço galvanizado com galvanização por imersão a quente e revestimento em pó não apresentou descascamento ou ferrugem após 500 horas sob o mesmo padrão. Relatórios de teste estão disponíveis.
Painéis de alumínio anodizado ou com revestimento em pó apresentam maior resistência à corrosão, desgaste e exposição aos raios UV. O desempenho de cada tratamento de superfície pode ser confirmado por relatórios de testes relevantes fornecidos com o pedido.
Painéis perfurados são usados em barreiras acústicas de transporte, muitas vezes combinados com material absorvente de som atrás da face perfurada. Em edifícios públicos, como terminais de aeroportos, estações ferroviárias, estádios e centros de exposições, os painéis fornecem controle acústico e permitem flexibilidade de design visual.
As fachadas arquitetônicas usam padrões de perfuração para criar efeitos semitransparentes e variações de luz e sombra. Exemplos documentados incluem a fachada metálica dos Skylight Apartments na França e a biblioteca da Academia Central de Belas Artes. Para referências e documentação específicas do projeto, entre em contato com nossa equipe.
Os parâmetros a seguir baseiam-se na produção padrão e nos padrões de teste relevantes. Quando aplicável, a documentação comprobatória está disponível mediante solicitação.
| Indicador de desempenho | Parâmetro/Especificação | Notas/Base de Evidências |
|---|---|---|
| Material Básico | Aço inoxidável 304 / aço galvanizado Q235 / liga de alumínio / aço com revestimento colorido | Certificados de materiais disponíveis |
| Espessura Comum | 0,5–2,0 mm (arquitetônico); 0,1–15 mm (gama completa) | |
| Faixa de abertura | 0,5–200 mm (personalizável) | 3–20 mm comum em arquitetura |
| Proporção de área aberta | 15%–60% (personalizável) | |
| Padrão de furo | Redondo, quadrado, ranhurado, hexagonal, cruzado, escama de peixe, flor de ameixa, etc. | Mais de 20 tipos disponíveis |
| Coeficiente de Redução de Ruído (NRC) | ≥0,8 (montagem testada: alumínio com furo hexagonal + suporte + cavidade de ar) | ASTM C423; relatório de teste disponível |
| Carga uniformemente distribuída | 5 kN/m² (aço de 3 mm, furos quadrados de 10 mm, vão especificado) | Cálculo de engenharia; detalhes a pedido |
| Resistência à corrosão | Inox 304: sem ferrugem após 1000 h de névoa salina; galvanizado + pó: 500 h | ASTM B117; relatórios de teste disponíveis |
| Desempenho contra incêndio | Substrato de aço não combustível | Classificação completa da montagem por teste aplicável |
| Máx. Tamanho do painel plano | 1450 × 3500 milímetros | Sujeito a material e padrão |
| Tolerância de abertura | ±0,1mm | Precisão de perfuração CNC |
1. Desempenho acústico verificado.NRC acima de 0,8 foi confirmado para um conjunto testado específico. Quando combinados com suporte e cavidade de ar adequados, os painéis ajudam a reduzir os níveis de ruído em barreiras de trânsito e sistemas acústicos arquitetônicos.
2. Flexibilidade de materiais.As opções incluem aço inoxidável 304 para resistência à corrosão, liga de alumínio para aplicações decorativas leves e aço galvanizado para uso geral econômico.
3. Variedade de padrões de perfuração.Mais de 20 padrões estão disponíveis, com diâmetro de furo personalizável e proporção de área aberta para alcançar a transparência visual, desempenho acústico e ventilação desejados.
4. Acabamentos resistentes às intempéries.Os painéis de alumínio podem ser anodizados ou revestidos a pó; painéis de aço usam galvanização por imersão a quente e revestimento em pó. Podem ser fornecidos relatórios de teste para resistência à névoa salina.
5. Ampla faixa de aplicação.Adequado para tratamento acústico decorativo em edifícios públicos, barreiras acústicas de trânsito, proteções de equipamentos industriais e componentes de filtração.
Para aplicações acústicas:Selecione o padrão de perfuração e a área aberta com base na faixa de frequência alvo. Um material de suporte poroso e um entreferro melhoram significativamente a absorção. Use dados de teste ASTM C423 para orientação, mas verifique o desempenho de sua montagem específica.
Para fachadas externas:Escolha aço inoxidável 304 ou alumínio com revestimento em pó para resistência à corrosão a longo prazo. Confirme se a espessura e o perfil do painel atendem aos requisitos de carga de vento do local do projeto.
Para filtragem industrial:Especifique com precisão o diâmetro do furo, o espaçamento e a área aberta necessários. O controle de tolerância dimensional é fundamental para um desempenho de filtragem consistente.

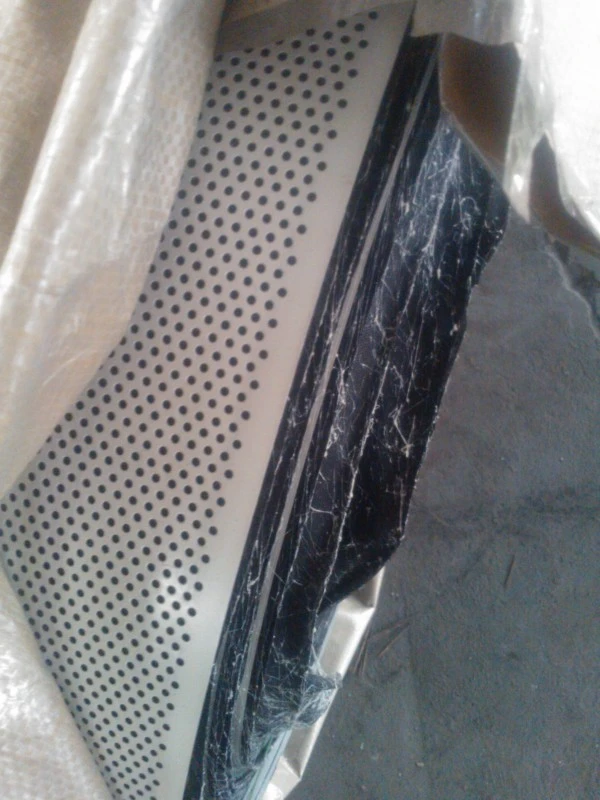

Durante a instalação:Manuseie os painéis com cuidado para evitar dobrar ou danificar as bordas perfuradas. Use fixadores e estruturas de suporte apropriados. Para montagens acústicas, certifique-se de que o material de suporte seja instalado sem folgas ou compressão que possam reduzir o desempenho.
Aceitamos desenhos fornecidos pelo cliente em formatos CAD comuns (DXF, DWG) para layouts de perfuração personalizados. Nossa equipe de engenharia analisa a geometria do furo, a distância da borda, a área aberta e os requisitos de conformação antes da produção. Inspeção do primeiro artigo e certificados de materiais estão disponíveis mediante solicitação.
1.Sistemas de barreira acústica para controle de ruído de tráfego ao longo de rodovias, ferrovias e metrôs.
2.Decoração interior com absorção de som para grandes edifícios públicos, incluindo terminais de aeroportos, estações ferroviárias de alta velocidade, estádios e centros de exposições.

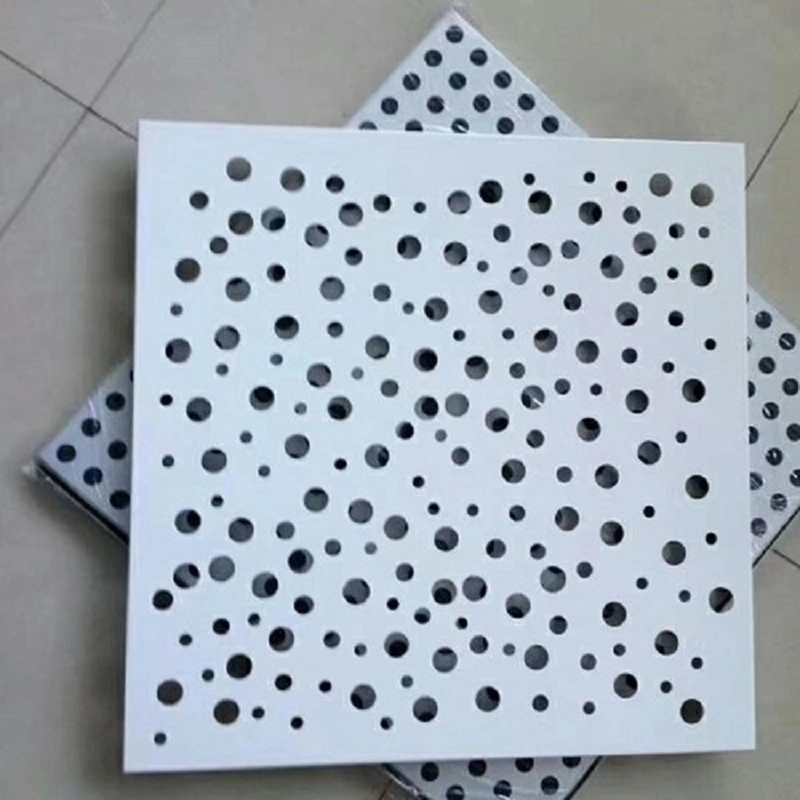

3.Fachadas, tetos e divisórias arquitetônicas que criam efeitos de luz e sombra e designs visuais semitransparentes.
4.Capas protetoras para equipamentos industriais, painéis de dissipação de calor e grades de alto-falantes.
5.Filtragem e triagem industrial para máquinas químicas, equipamentos farmacêuticos e máquinas de processamento de alimentos.
A seleção depende da faixa de frequência alvo e do material de suporte. Para absorção geral da faixa de fala, é comum uma área aberta de 20–30% com diâmetros de furo de 3–6 mm. Um suporte poroso mais espesso e uma cavidade de ar mais profunda melhoram a absorção de baixas frequências. Recomendamos testar uma montagem representativa ou consultar um especialista em acústica para espaços críticos.
As chapas perfuradas são perfuradas em metal sólido, deixando um padrão de furo limpo e uniforme com alto grau de precisão. O metal expandido é cortado e esticado, criando uma malha com aberturas em forma de diamante e uma superfície texturizada. As chapas perfuradas normalmente oferecem melhor planicidade e uma gama mais ampla de padrões decorativos, enquanto o metal expandido costuma ser mais leve e mais barato para certas aplicações industriais.
Sim, mas a extensão depende do material, espessura e padrão de perfuração. Padrões altamente abertos reduzem a conformabilidade. Se for necessária conformação, o layout de puncionamento deve ser projetado para evitar tensão excessiva nas bordas do furo. Discuta os requisitos de formação com nossa equipe de engenharia durante a fase de projeto.
Para ambientes costeiros, geralmente é recomendado aço inoxidável 304 ou liga de alumínio com acabamento anodizado ou com revestimento em pó adequado. O aço inoxidável oferece a maior resistência à corrosão, enquanto o alumínio é mais leve. Evite aço galvanizado padrão, a menos que tenha revestimentos protetores adicionais adequados às condições específicas.
Não necessariamente. Embora uma área aberta mais alta permita que mais som alcance o material de suporte, existe um alcance ideal. Acima de um determinado limite, a massa e a rigidez do painel diminuem, o que pode reduzir o desempenho de baixa frequência. A interação entre a área aberta, o diâmetro do furo, o material de suporte e a profundidade da cavidade determina a absorção global. Testes ou simulação são recomendados para resultados precisos.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de chapas metálicas perfuradas, painéis perfurados de Al-Mg-Mn, painéis compostos de lã de rocha perfurados e outros produtos de envelope metálico. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
