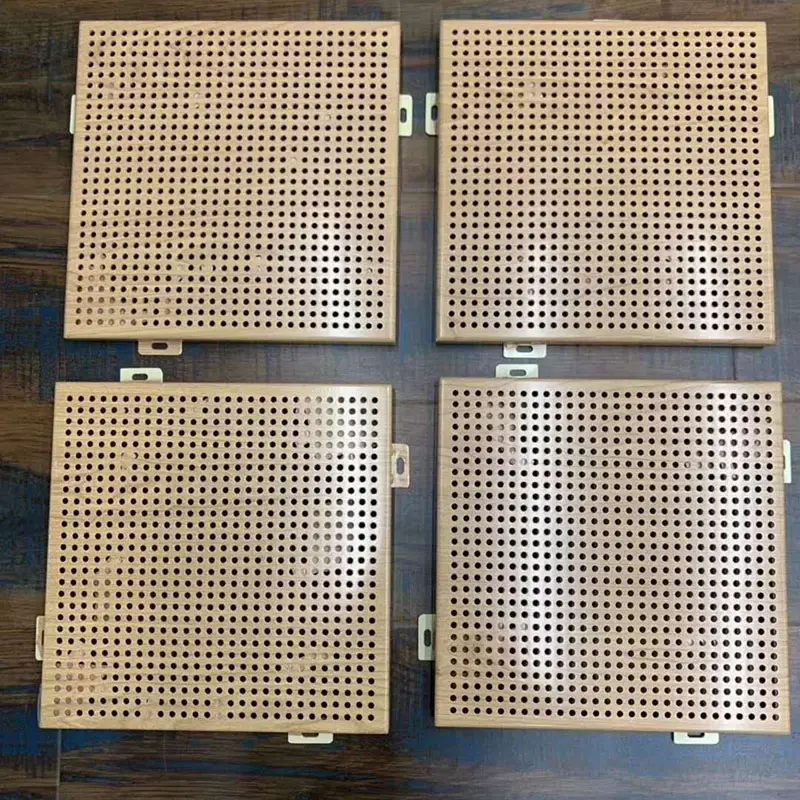

Painéis perfurados Alu-Mg-Mn

Os painéis perfurados Alu-Mg-Mn são produzidos a partir da liga de alumínio-magnésio-manganês da série AA3004 (AlMg1Mn1) usando equipamento de puncionamento de precisão de alta velocidade.Materiais de construção SENBOfornece esses painéis para aplicações arquitetônicas que exigem desempenho acústico e apelo visual, como terminais de aeroportos, estações ferroviárias de alta velocidade, instalações esportivas e centros de exposições.

A liga contém aproximadamente 1,0% –1,5% de manganês e 0,8% –1,3% de magnésio, sendo o restante alumínio. Esta composição proporciona uma combinação de baixa densidade e boa resistência mecânica. O metal base não é combustível e os painéis formados oferecem flexibilidade de design para superfícies curvas ou planas.

Desempenho Acústico e Experiência em Projetos

Grandes espaços com superfícies duras sofrem frequentemente de reverberação e eco excessivos. Painéis perfurados de Al-Mg-Mn podem ser combinados com materiais absorventes de som, como tecido acústico ou lã de vidro, para formar um conjunto que melhora a absorção sonora. Em configurações otimizadas, o sistema combinado pode atingir um coeficiente de absorção sonora acima de 0,9 sob condições laboratoriais específicas.

O desempenho acústico real depende da taxa de perfuração do painel, do diâmetro do furo, do tipo e espessura do material de suporte, da profundidade da cavidade de ar e do método de montagem. Relatórios de teste para configurações representativas estão disponíveis mediante solicitação.

Por exemplo, um sistema acústico usando painéis perfurados de Al-Mg-Mn com algodão absorvente de som e tecido acústico foi instalado no Estádio do Condado de Zongyang para resolver problemas de eco. No Estádio do Parque Esportivo Olímpico de Linyi, painéis perfurados foram combinados com isolamento de lã de vidro no telhado para reduzir o ruído. Esses projetos demonstram aplicações típicas, mas o desempenho específico deve ser verificado para cada projeto.

Resistência Mecânica e Design Leve

A densidade da liga alumínio-magnésio-manganês é de aproximadamente 2,75 g/cm³, cerca de um terço da do aço. Isto reduz a carga estrutural quando utilizado em telhados de grandes vãos ou tectos falsos. AA3004 em têmpera H36/H46 atinge uma resistência à tração de 240–285 MPa, um limite de escoamento de pelo menos 190 MPa e um alongamento de pelo menos 3%, equilibrando resistência com conformabilidade.

Resistência ao Fogo e Durabilidade à Corrosão

O próprio substrato metálico não é combustível. A classificação ao fogo do conjunto completo do painel depende da estrutura do painel, do revestimento, da configuração da perfuração e de quaisquer materiais de suporte, e deve ser confirmada pelo relatório de teste aplicável. Para projetos que exigem uma classificação de incêndio definida, podemos fornecer documentação de laboratórios credenciados.

A superfície do alumínio forma naturalmente uma densa camada de óxido que proporciona resistência autoprotetora à corrosão contra ácidos suaves e álcalis. A vida útil esperada depende do tipo da liga, do sistema de revestimento, da qualidade da instalação e da exposição ambiental. Para projetos com metas de durabilidade definidas, a seleção de materiais e revestimentos deve ser baseada no ambiente específico.

Dimensões e opções de especificação

A tabela a seguir lista especificações típicas. A personalização está disponível para diâmetro do furo, padrão, taxa de perfuração, formato do perfil e cor do revestimento.

Principais recursos e benefícios práticos

1. Controle acústico eficaz em grandes espaços.Quando usados ​​como parte de um conjunto de absorção de som, os painéis ajudam a reduzir o eco e a reverberação. O desempenho depende do material de suporte e dos detalhes de instalação.

2. Leve com resistência adequada.A baixa densidade reduz a carga estrutural, enquanto a resistência à tração acima de 240 MPa suporta aplicações de longo vão sem deflexão excessiva.

3. Resistência à corrosão e longevidade.A camada de óxido natural e o revestimento PVDF opcional proporcionam resistência às intempéries e à exposição moderada a produtos químicos. A vida útil real depende das condições ambientais e da manutenção.

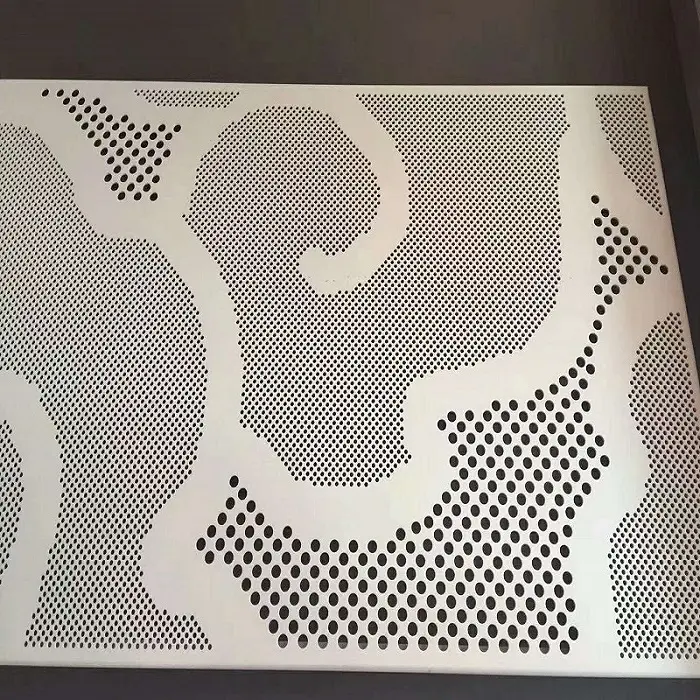

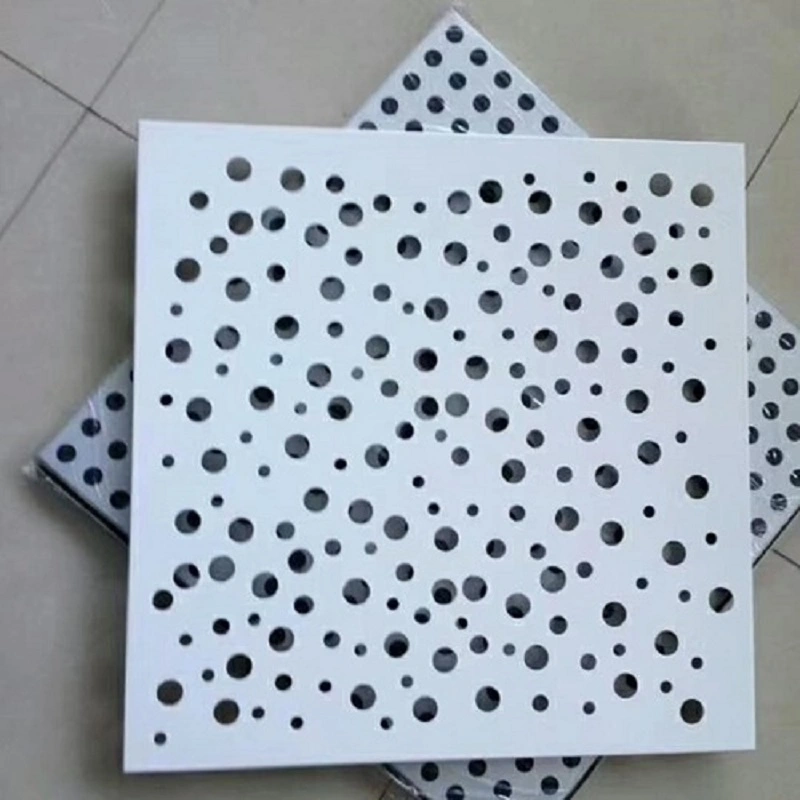

4. Flexibilidade de projeto.O padrão de perfuração, o diâmetro do furo, a área aberta, o formato do perfil e a cor podem ser personalizados para atender aos requisitos arquitetônicos e acústicos.

5. Material reciclável.A liga de alumínio é totalmente reciclável no final da sua vida útil, alinhando-se com práticas de construção sustentáveis.

Orientação de seleção e instalação

Para design acústico:Determine o tempo de reverberação alvo e a absorção necessária. Selecione uma taxa de perfuração apropriada e combine com tecido acústico ou algodão absorvente de som. Uma cavidade de ar atrás do painel pode melhorar o desempenho de baixa frequência.

Para áreas classificadas contra incêndio:Confirme a classificação de incêndio exigida e certifique-se de que a montagem completa, incluindo quaisquer materiais de suporte, atenda aos códigos locais. O painel metálico em si não é combustível, mas materiais adicionados podem afetar a classificação geral.

Para ambientes externos ou com alta umidade:Escolha um sistema de revestimento adequado, como PVDF, para maior resistência às intempéries. Vede adequadamente as juntas e bordas durante a instalação para evitar a entrada de umidade.

Durante a instalação:Use métodos de elevação apropriados para evitar dobrar ou arranhar a superfície perfurada. Siga o padrão de fixação especificado e garanta o alinhamento adequado para uma aparência limpa.

Áreas de aplicação típicas

1.Sistemas de teto e parede com absorção acústica para instalações esportivas, como estádios e piscinas naturais.

2.Instalações decorativas acústicas para centros de transporte, incluindo terminais de aeroportos, estações ferroviárias de alta velocidade e estações de metrô.

3.Edifícios públicos com requisitos acústicos específicos, como centros de conferências, centros de exposições e teatros.

4.Soluções de redução de ruído para plantas industriais e salas de equipamentos.

Perguntas frequentes

1. What is the difference between perforated Al-Mg-Mn panels and standard perforated steel panels?

Os painéis Al-Mg-Mn são mais leves que os painéis de aço da mesma espessura, reduzindo a carga estrutural e simplificando a instalação. Eles também oferecem resistência natural à corrosão da camada de óxido, enquanto os painéis de aço requerem galvanização ou revestimento. A conformabilidade da liga a torna adequada para formas curvas ou complexas.

2. Qual taxa de perfuração devo especificar para o teto acústico de um estádio?

Para locais grandes, é comum uma taxa de perfuração entre 15% e 30%, mas o valor ideal depende da faixa de frequência alvo e do material de suporte. Um consultor de acústica pode fornecer recomendações específicas com base no volume da sala e no uso pretendido.

3. O coeficiente de absorção sonora comunicado aplica-se apenas ao painel perfurado?

Não. O valor relatado de 0,9 ou superior refere-se à montagem completa, incluindo o painel perfurado, absorvedor poroso (por exemplo, lã de vidro) e qualquer cavidade de ar. O painel sozinho tem absorção limitada. Recomendamos testar uma montagem representativa para projetos críticos.

4. Qual tipo de liga devo especificar para aplicações em telhados externos?

AA3004 é comumente especificado para aplicações em telhados externos e fachadas devido à sua maior resistência e boa resistência à corrosão. AA3003 pode ser usado para aplicações interiores menos exigentes. Confirme com o engenheiro de projeto qual classe atende aos requisitos estruturais e de durabilidade.

5. Como deve ser selecionada a espessura do painel para vãos de teto falso?

A espessura do painel afeta a rigidez estrutural e o peso. Para tectos falsos, uma espessura de 0,8–1,0 mm é frequentemente utilizada para vãos moderados, enquanto vãos maiores ou cargas mais elevadas podem exigir 1,2 mm. As tabelas de vãos do fabricante e os requisitos de carga do projeto devem orientar a seleção.
