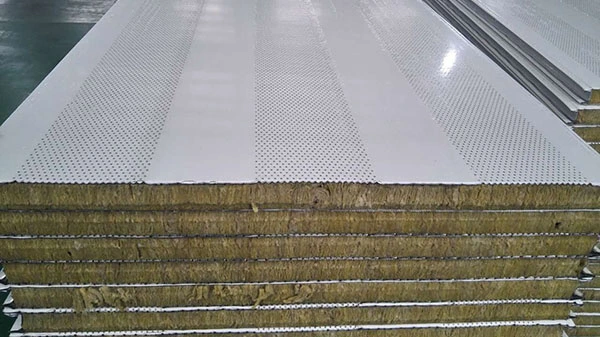

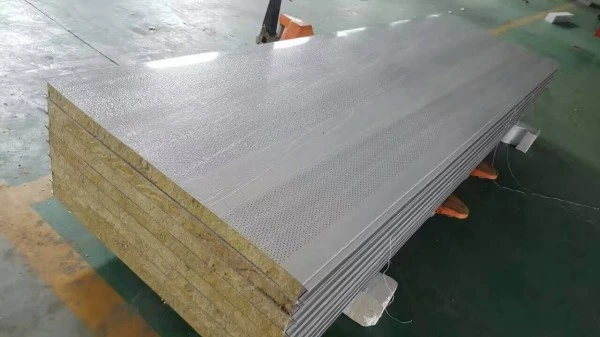

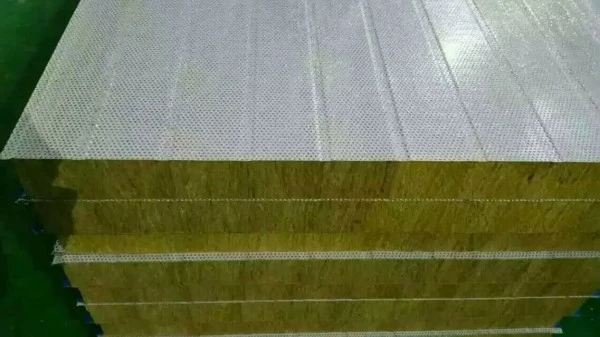

O painel composto de lã de rocha perfurada é um painel sanduíche com face metálica que combina um núcleo de lã de rocha com uma folha frontal perfurada.Materiais de construção SENBOfornece este produto para aplicações onde a absorção acústica e a segurança contra incêndio devem ser tratadas em conjunto, como locais públicos, plantas industriais e salas de equipamentos.

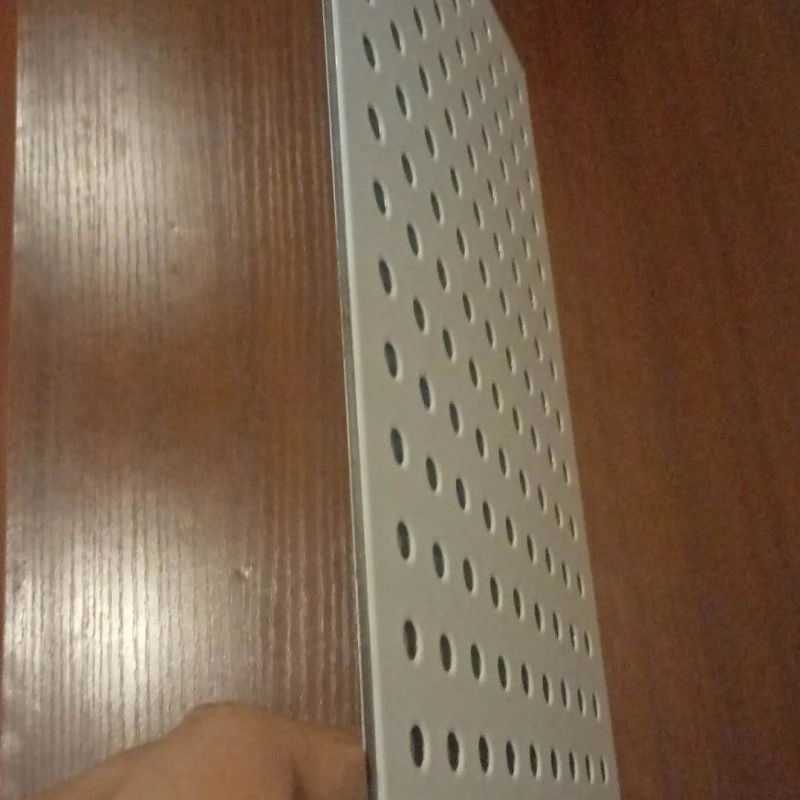

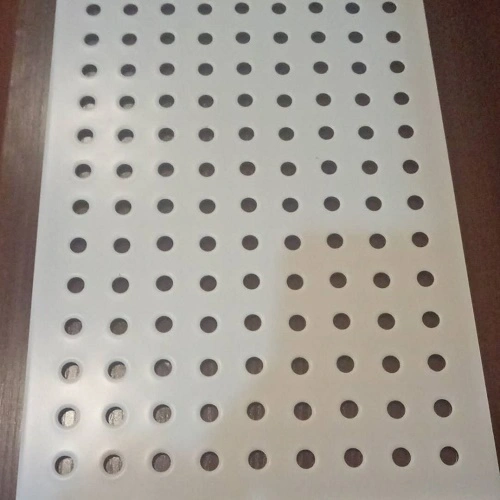

O painel consiste em um núcleo de lã de rocha colado entre duas faces metálicas usando um agente espumante de poliuretano de alta resistência. A folha frontal externa é perfurada com equipamento de precisão para criar tamanhos de abertura específicos e áreas abertas. A folha traseira interna é sólida e fornece suporte estrutural. As ondas sonoras entram pelas perfurações e são absorvidas pelas fibras de lã de rocha, convertendo a energia sonora em calor através de fricção e efeitos viscosos.
O núcleo de lã de rocha tem densidade de 80–120 kg/m³, com orientação das fibras perpendicular à superfície do painel. Os materiais de revestimento são normalmente aço com revestimento colorido ou aço galvanizado, com espessura de 0,4–0,8 mm e personalização disponível. Os padrões de perfuração e os diâmetros dos furos podem ser ajustados para atender aos requisitos específicos do projeto acústico.
O produto está em conformidade com GB/T 23932 (painéis sanduíche de lã de rocha com face metálica para uso em construção) e JC/T 869 (painéis sanduíche de lã de rocha com face metálica e lã de escória). Estas normas definem os requisitos básicos para a qualidade do material e construção do painel.
O mecanismo de absorção sonora baseia-se no revestimento perfurado e no núcleo poroso de lã de rocha. Quando a taxa de perfuração excede 20%, aumentos adicionais têm um efeito limitado na absorção e o desempenho depende principalmente da própria lã de rocha.
Medições utilizando o método do tubo de impedância (ISO 10534-2) e o método da sala de reverberação (ISO 354) mostram que o Coeficiente de Redução de Ruído (NRC) da estrutura metálica perfurada e lã de rocha pode exceder 0,8. As configurações de alto desempenho atingiram 0,90–0,95 em condições de laboratório. O desempenho real depende da configuração específica do painel, do método de montagem e da presença de qualquer cavidade de ar atrás do painel.
O núcleo de lã de rocha é um material fibroso inorgânico com classificação Classe A (não combustível). Mantém a integridade estrutural em temperaturas acima de 1000°C. O painel é adequado para edifícios públicos com requisitos rigorosos de segurança contra incêndio. O núcleo de lã de rocha também possui condutividade térmica de 0,035–0,043 W/(m·K), proporcionando isolamento térmico além de absorção sonora.
A hidrofobicidade do núcleo de lã de rocha é de pelo menos 98% e o teor de umidade é de 0,5% ou menos. Essas propriedades ajudam o painel a resistir à umidade, mofo, podridão e danos causados por insetos durante sua vida útil.
Os parâmetros a seguir baseiam-se na produção padrão e nos padrões de teste relevantes. Os relatórios de teste estão disponíveis mediante solicitação.
| Indicador de desempenho | Parâmetro/Especificação | Notas/Base Padrão |
|---|---|---|
| Material de revestimento | Aço com revestimento colorido / Aço galvanizado / Aço revestido com Al-Zn | Espessura 0,4–0,8 mm, personalizável |
| Material principal | Lã de rocha (tipo inorgânico homogêneo) | Densidade 80–120 kg/m³ |
| Espessura do Núcleo | 50/75/80/100/120/150/175/200mm | Personalizável |
| Taxa de perfuração do painel | ≥20% (recomendado) | Acima de 20%, o efeito na absorção torna-se menor |
| Diâmetro do furo comum | Personalizável | Padrão e diâmetro projetados por projeto |
| Largura efetiva | 450–1000 mm (varia de acordo com o tipo de painel) | por exemplo, Modelo 950, Modelo 1150 |
| Classificação de fogo | Classe A (não combustível) | Atende aos padrões relevantes |
| Condutividade Térmica | 0,035–0,043 W/(m·K) | Núcleo de lã de rocha |
| Coeficiente de Redução de Ruído (NRC) | ≥0,8 (típico); até 0,90–0,95 para configurações otimizadas | Medido de acordo com ISO 354 / ISO 10534-2 |
| Limite de resistência ao fogo | ≥1000°C | Propriedade do material principal |
| Hidrofobicidade | ≥98% | |
| Padrões Executivos | GB/T 23932, JC/T 869 | Painéis sanduíche de lã de rocha com face metálica |
1. Absorção acústica verificada.O NRC excede 0,8 em configurações típicas e pode chegar até 0,95 em montagens otimizadas. Isto torna o painel adequado para reduzir eco e ruído em espaços industriais e públicos.
2. Segurança contra incêndio Classe A.O núcleo de lã de rocha é incombustível e mantém estabilidade acima de 1000°C, contribuindo para a segurança contra incêndio em edifícios públicos.
3. Isolamento Térmico Combinado.A condutividade térmica de 0,035–0,043 W/(m·K) significa que o painel desempenha funções acústicas e térmicas, reduzindo a necessidade de camadas de isolamento separadas.
4. Resistência à umidade e mofo.Com uma hidrofobicidade de pelo menos 98%, o painel resiste à umidade, mofo, podridão e danos causados por insetos, suportando o uso a longo prazo em vários climas.
5. Laminação de fábrica para qualidade consistente.O núcleo e os revestimentos são colados usando equipamentos automatizados, garantindo resistência de ligação consistente e rigidez do painel em comparação com a laminação no local.
Para design acústico:Especifique o padrão de perfuração, o diâmetro do furo e a área aberta com base na faixa de frequência alvo. Uma cavidade de ar atrás do painel pode melhorar a absorção de baixas frequências; consulte um especialista em acústica para obter os melhores resultados.
Para montagens resistentes ao fogo:Confirme se a configuração do painel atende à resistência ao fogo exigida e se todos os componentes de suporte são compatíveis com o plano de segurança contra incêndio.
Para áreas de alta umidade:Certifique-se de que as bordas e juntas do painel estejam devidamente vedadas durante a instalação para evitar a entrada de umidade. O núcleo hidrofóbico oferece resistência, mas o detalhamento adequado ainda é necessário.
Durante a instalação:Manuseie os painéis com cuidado para evitar danos ao revestimento perfurado. Siga as recomendações do fabricante para fixação e tratamento de juntas. Proteja a superfície contra arranhões e impactos.
1.Edifícios públicos com requisitos duplos de acústica e segurança contra incêndio, como instalações esportivas, teatros e salas de concerto.
2.Instalações industriais e salas de equipamentos onde a redução de ruído é necessária.
3.Espaços acusticamente sensíveis, como bibliotecas, salas de conferências e estúdios de gravação.
4.Sistemas de teto e parede com absorção acústica para centros de transporte, incluindo terminais de aeroportos e estações ferroviárias de alta velocidade.
Quando a taxa de perfuração é inferior a 20%, aumentá-la melhora a absorção sonora, permitindo que mais ondas sonoras alcancem o núcleo de lã de rocha. Acima de 20%, o efeito torna-se menor e a absorção depende principalmente da densidade e espessura da lã de rocha, bem como da configuração de montagem.
Os painéis são projetados principalmente para uso interno. Para aplicações externas, o material de revestimento e o revestimento devem ser selecionados para resistir às intempéries externas, e as bordas e juntas do painel precisam de proteção adicional contra umidade. Consulte o fabricante para especificações específicas do exterior.
O método do tubo de impedância (ISO 10534-2) mede a absorção sonora sob incidência normal e é adequado para comparação de materiais. O método da sala de reverberação (ISO 354) mede a absorção sob condições de campo difuso, o que representa melhor o desempenho real da sala. Ambos os métodos são utilizados para avaliar as propriedades acústicas do painel.
Use uma escova macia ou aspirador com escova para remover a poeira das perfurações. Evite usar água ou produtos de limpeza líquidos na superfície perfurada, a menos que o painel seja especificamente classificado para limpeza úmida. O revestimento não perfurado pode ser limpo com um detergente suave.
Forneça a espessura do painel, material de revestimento, taxa e padrão de perfuração, densidade do núcleo, NRC necessário e se os painéis serão usados em paredes ou tetos. Inclua também o local do projeto e quaisquer requisitos de classificação contra incêndio ou resistência à umidade.
