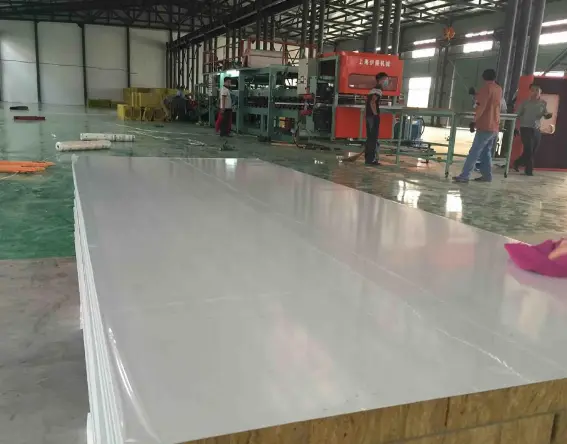

Painéis para salas limpas de aço inoxidável, também conhecidos como painéis de purificação, são painéis estruturados em sanduíche produzidos por meio de um processo composto.Materiais de construção SENBOfornece esses painéis para ambientes controlados nas indústrias farmacêutica, médica, eletrônica e alimentícia, com foco na compatibilidade de materiais e desempenho de longo prazo.
Os painéis consistem em materiais de revestimento metálico e um núcleo funcional. As opções de revestimento incluem aço com revestimento colorido, aço inoxidável, liga de alumínio e liga de titânio-zinco, com espessura típica de 0,4–0,8 mm. Os revestimentos de superfície incluem PE (poliéster), PVDF (fluorocarbono) e HDP (poliéster de alta durabilidade). Os materiais de revestimento são projetados para atingir um coeficiente de refletância de luz de 0,6 a 0,8, o que ajuda a manter condições de iluminação consistentes dentro da sala limpa.

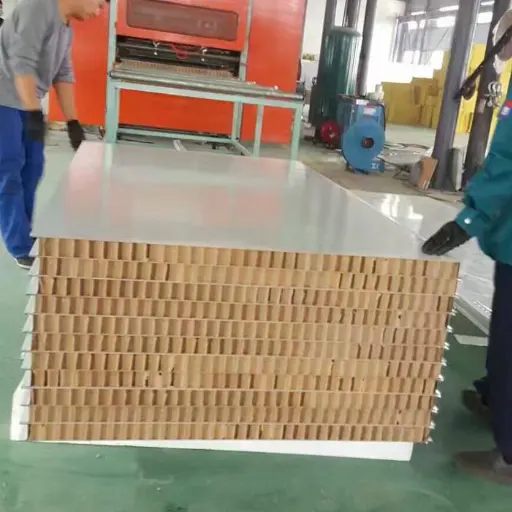

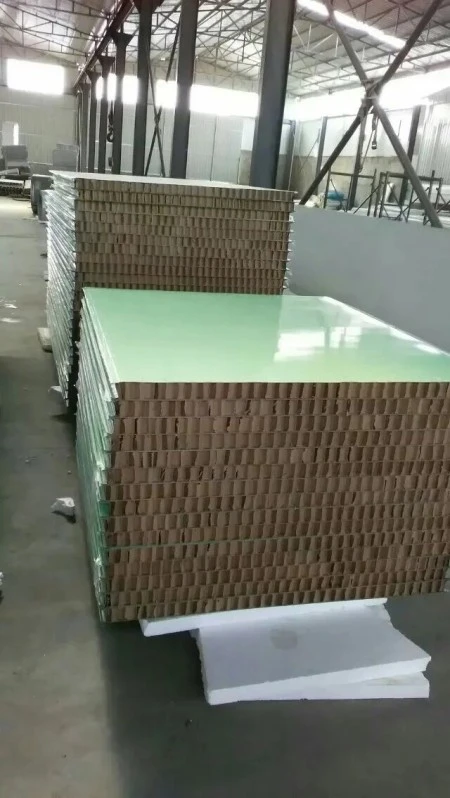

Para produtos com funcionalidade antimicrobiana, agentes antimicrobianos são incorporados ao revestimento. Esses agentes destinam-se a inibir o crescimento de bactérias patogênicas comuns, como Staphylococcus aureus, Escherichia coli e Pseudomonas aeruginosa. O material do núcleo é selecionado com base na classificação de resistência ao fogo, requisitos de resistência e necessidades funcionais, com opções que incluem lã de rocha, lã de rocha de vidro-magnésio, favo de mel de alumínio, favo de mel de papel, oxissulfato de magnésio, lã de rocha modificada com silício e gesso.
A tabela a seguir compara as principais propriedades de três materiais de núcleo comumente usados para painéis de 50 mm de espessura. Todos os valores são baseados em configurações padrão de testes de laboratório; o desempenho real pode variar de acordo com a construção do painel e as condições de instalação.
| Tipo de material principal | Densidade Central | Peso do Painel (50 mm) | Capacidade de Carga Flexural (50 mm) | Classificação de resistência ao fogo | Hidrofobicidade |
|---|---|---|---|---|---|

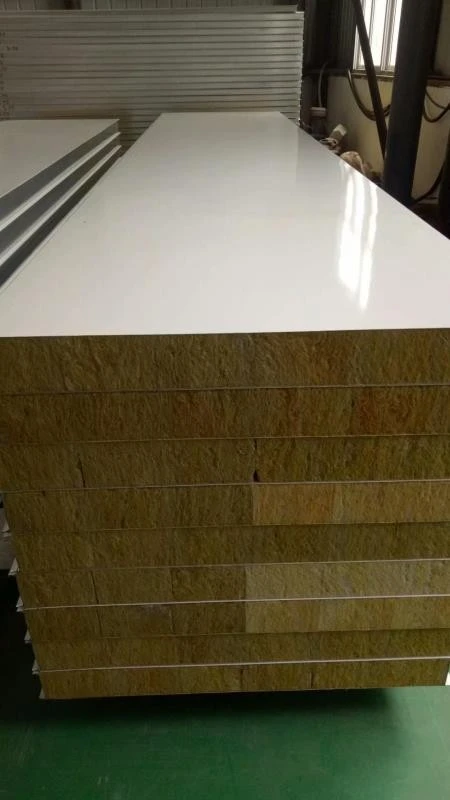

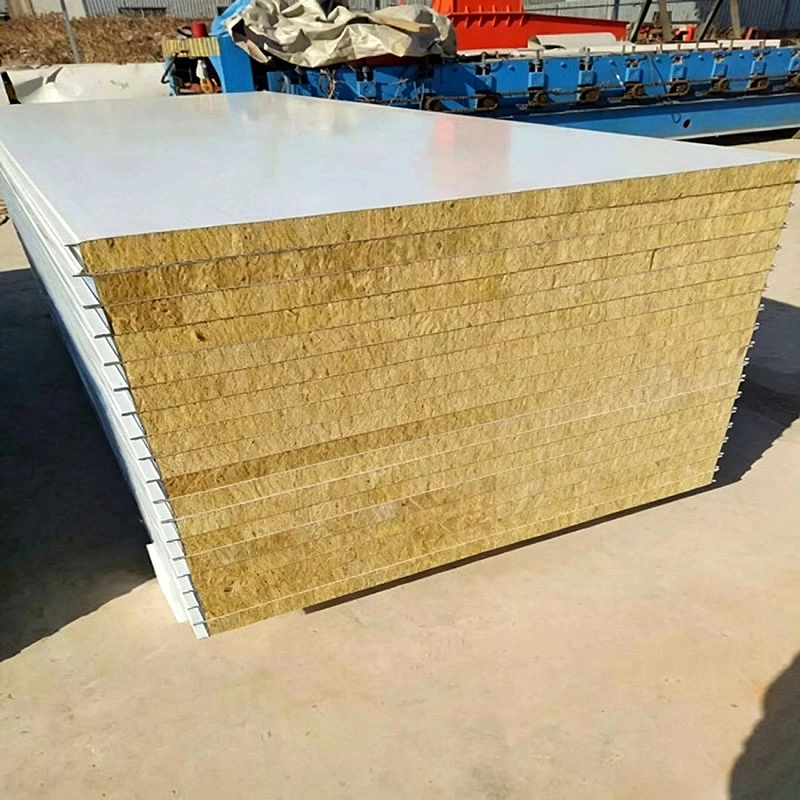

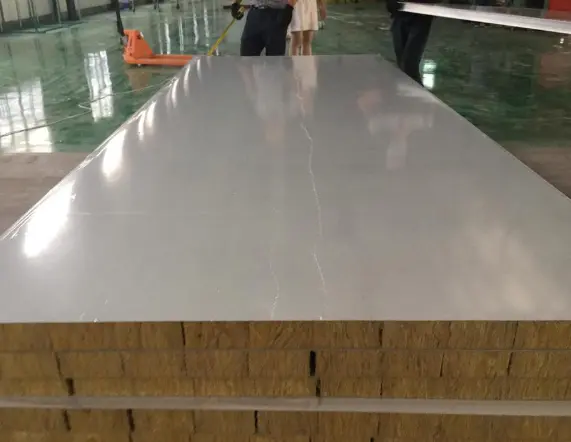

| Lã de rocha | 100–120 kg/m³ | 15–16 kg/m² | 1,1kN/m² | 30 minutos | ≥98% |
| Lã de rocha de vidro-magnésio | — | 17–23 kg/m² | 1,25kN/m² | 60 minutos | — |
| Favo de mel de alumínio | — | 10–15 kg/m² | 1,0kN/m² | 41 minutos | — |
Os valores de resistência ao fogo referem-se a um painel de 50 mm numa configuração de parede padrão testada de acordo com o método de teste de fogo relevante. Os relatórios de teste estão disponíveis mediante solicitação.
As larguras padrão dos painéis são 980 mm e 1180 mm para tipos de conexão central e 950 mm e 1150 mm para tipos macho e fêmea. As opções de espessura são 50 mm, 75 mm, 100 mm e 150 mm, com personalização disponível. Os comprimentos dos painéis de parede variam de 100 mm a 9.000 mm, enquanto os comprimentos dos painéis de teto variam de 100 mm a 3.500 mm.
Duas formas estruturais principais são usadas. Os painéis em "caixa" de conexão central possuem quilhas de aço galvanizado em forma de Z pré-embutidas em todos os quatro lados e são conectados por meio de perfis de alumínio em forma de H. Os painéis macho e fêmea usam uma conexão de intertravamento macho-fêmea que fornece uma vedação de junta mais firme. A escolha entre estas formas depende da aparência necessária da junta, do desempenho da vedação e da sequência de instalação.
De acordo com o Código de Design de Salas Limpas Farmacêuticas (GB 50457-2019), os sistemas de divisórias devem suportar um diferencial de pressão de 100 Pa, e os sistemas de teto devem ter uma capacidade de carga de pelo menos 120 kg/m². Em oficinas de GMP e linhas de produção de vacinas, as superfícies dos painéis também devem resistir a ácidos, álcalis, névoa salina e esterilizantes como o peróxido de hidrogênio vaporizado (VHP). Isto garante durabilidade a longo prazo sob protocolos de desinfecção frequentes.
Espaços médicos limpos, como salas de cirurgia e UTIs, exigem superfícies de painéis densas e lisas, com juntas hermeticamente vedadas para evitar o acúmulo de poeira e o crescimento de bactérias. Por exemplo, em alguns projetos de salas cirúrgicas, os painéis antimicrobianos para salas limpas são especificados para suportar um ambiente com baixo teor microbiano. Painéis pré-revestidos inorgânicos com substratos de silicato de cálcio e revestimentos de superfície de poliéster são uma opção para essas configurações exigentes, normalmente disponíveis em folhas de 1220×2440×6 mm.
As instalações de processamento de alimentos e cozinhas centrais devem atender aos requisitos antimicrobianos e antimofo da GB 50687-2011. Os painéis de salas limpas nesses ambientes devem suportar limpezas frequentes e ajudar a manter uma área de produção higiênica. Superfícies lisas e não porosas simplificam a higienização e reduzem o risco de contaminação.
As instalações de fabricação de chips e painéis de exibição têm requisitos antiestáticos específicos sob GB 50472-2008. Nas principais áreas de produção, são recomendados sistemas de divisórias desmontáveis e isentos de silicone para permitir o acesso ao equipamento e ajustes do processo sem gerar contaminação por partículas.
As zonas limpas de laboratório requerem superfícies de parede que resistam a reagentes químicos e permaneçam estáveis ao longo do tempo. Painéis conectados com perfis de alumínio e um design de intertravamento contínuo ajudam a manter a integridade das juntas e evitam o acúmulo de poeira. Alguns grandes projetos de laboratório têm utilizado este tipo de painel para revestimento de paredes externas, onde a resistência química é essencial.
Os parâmetros a seguir baseiam-se na produção padrão e nos padrões de teste relevantes. Relatórios de teste e certificados estão disponíveis mediante solicitação. Consulte o relatório de teste real para a versão padrão específica e configuração de teste.
| Indicador de desempenho | Parâmetro/Especificação | Notas/Base Padrão |
|---|---|---|
| Material de revestimento | Aço com revestimento colorido / Aço inoxidável / Liga de alumínio / Titânio-zinco | Espessura: 0,4–0,8 mm |
| Revestimento de superfície | PE/PVDF/HDP | Refletância de luz: 0,6–0,8 |
| Tipo de material principal | Lã de rocha / lã de rocha de vidro-magnésio / favo de mel de alumínio / favo de mel de papel / MOS, etc. | Selecionado com base nos requisitos de fogo e resistência |
| Espessura do Painel | 50/75/100/150mm | Personalizável |
| Largura do painel | Junta central: 980/1180 mm; Macho e ranhura: 950/1150 mm | Personalizável |
| Capacidade Flexural do Painel de Lã de Rocha | ≥1,1 kN/m² (50 mm) | Método de teste disponível mediante solicitação |
| Hidrofobicidade do painel de lã de rocha | ≥98% | |
| Desempenho de combustão | Classe A (A1) para núcleo de lã de rocha | Por GB 8624 (versão atual) |
| Classificação de resistência ao fogo (50 mm) | Lã de rocha: 30 min; Lã de rocha de vidro-magnésio: 60 min; Favo de mel de alumínio: 41 min | Com base em testes de incêndio padrão; detalhes de configuração no relatório |
| Isolamento acústico (50 mm) | Lã de rocha: 25 dB; Lã de rocha de vidro-magnésio: 30 dB | |
| Capacidade de carga no teto | ≥120 kg/m² | Requisito de sala limpa farmacêutica |
| Coeficiente de transferência de calor | 50 mm: ≤0,95 W/(m²·K); 75mm: ≤0,6; 100mm: ≤0,5 | |
| Desvio de planicidade | ≤2mm | |
| Diferença de cor | ≤0,8 NBS (mesma sala) |
A SENBO Building Materials produz painéis para salas limpas em linhas de produção automatizadas. O processo de fabricação inclui preparação do revestimento metálico, corte e colocação do núcleo, aplicação de adesivo, prensagem a quente, vedação de bordas e corte final. Cada lote é inspecionado quanto à precisão dimensional, planicidade da superfície, resistência de colagem e qualidade do revestimento antes do envio.
Nossa equipe de controle de qualidade realiza inspeção de material de entrada em bobinas de aço e materiais de núcleo, verificações em processo durante a laminação e inspeção final de painéis acabados. Relatórios de teste de desempenho de combustão, condutividade térmica e outros parâmetros importantes podem ser fornecidos com as remessas.
Para preparar uma cotação precisa, forneça as seguintes informações em sua consulta:
1.Aplicação em painel: sistema de parede ou teto.
2.Espessura e largura necessárias do painel.
3.Enfrentando material e espessura.
4.Preferência de material do núcleo (lã de rocha, lã de rocha de vidro-magnésio, favo de mel de alumínio, etc.).
5.Requisito de classificação de incêndio (Classe A, B1 ou duração específica de resistência ao fogo).
6.Classificação de sala limpa ou padrão da indústria (farmacêutica, eletrônica, alimentícia, etc.).
7.Requisito antiestático (se houver).
8.Protocolos de exposição química ou desinfecção (por exemplo, VHP, à base de cloro).
9.Requisito de carga no teto (se aplicável).
10.Preferência de tipo de conexão: conexão central ou macho e fêmea.
11.Requisitos de porta, janela ou abertura.
12.Localização do projeto e quantidade estimada.
1.Sistemas de divisórias e tetos limpos para oficinas de BPF biofarmacêuticas e linhas de produção de vacinas.
2.Estruturas de gabinete para salas de cirurgia de hospitais, UTIs e enfermarias de isolamento de pressão negativa.
3.Salas limpas para fabricação de eletrônicos, semicondutores e chips.
4.Sistemas de gabinete para salas limpas de processamento de alimentos, laticínios e cozinhas centrais.
5.Zonas limpas de laboratório, fabricação de instrumentos de precisão e ambientes limpos aeroespaciais.
Os painéis de ligação central utilizam perfis de alumínio em forma de H e oferecem uma aparência de superfície plana e contínua. Painéis macho e fêmea usam bordas interligadas que fornecem uma vedação mais firme e geralmente são preferidos onde a integridade da junta é crítica. A decisão depende dos requisitos de vedação, sequência de instalação e preferências estéticas.
Forneça a aplicação do painel (parede ou teto), espessura, largura, material de revestimento, material do núcleo, requisitos de classificação contra incêndio, classificação de sala limpa, quaisquer necessidades de resistência antiestática ou química, tipo de conexão e localização do projeto. Uma lista de verificação detalhada é fornecida acima.
Maior espessura do painel e densidade do núcleo geralmente aumentam a rigidez à flexão e a capacidade de carga. Para tetos farmacêuticos, muitas vezes é necessária uma capacidade de carga de pelo menos 120 kg/m². Nossa equipe de engenharia pode ajudar a selecionar uma configuração que atenda às suas condições específicas de extensão e carga.
Podemos fornecer relatórios de testes para desempenho de combustão (GB 8624), resistência ao fogo, condutividade térmica, capacidade de flexão e eficácia antimicrobiana (se aplicável). Certificados de materiais para revestimentos de aço e materiais de núcleo também estão disponíveis. Especifique seus requisitos de documentação ao fazer o pedido.
Em muitos casos, o mesmo tipo de painel pode ser usado para paredes e tetos, mas o comprimento máximo dos painéis de teto é normalmente menor (3.500 mm) para controlar a deflexão. Os painéis de teto também podem exigir maior capacidade de flexão. Nossa equipe técnica pode confirmar se uma única configuração atende ambas as aplicações.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de painéis para salas limpas, painéis artesanais para salas limpas, painéis de lã de rocha para salas limpas, portas para salas limpas e outros produtos de envelope de metal. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
