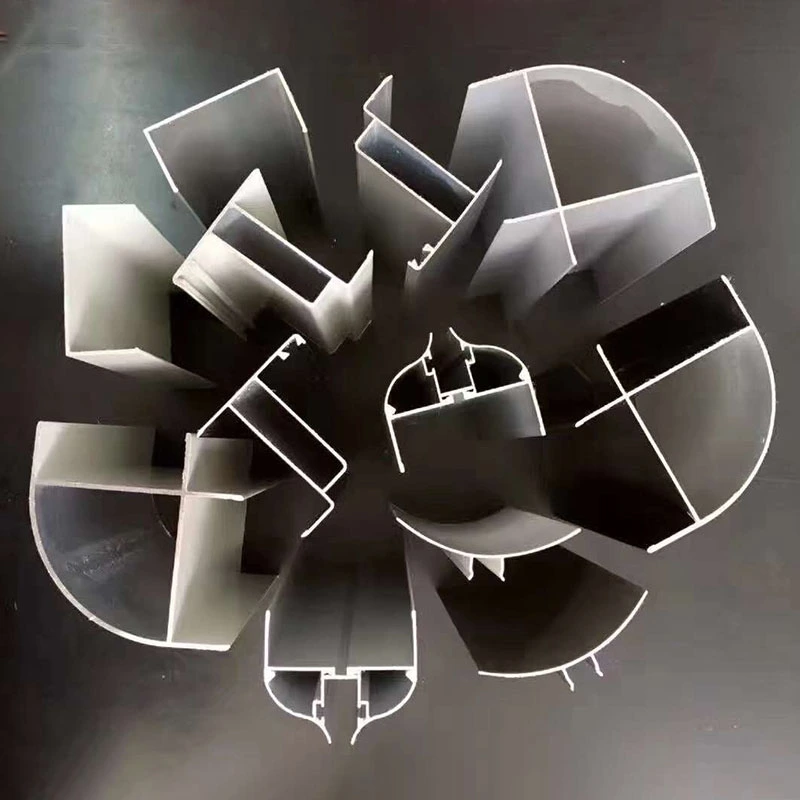

Acessórios de alumínio para salas limpas

Os acessórios de alumínio para salas limpas, também conhecidos como perfis de alumínio para salas limpas, são componentes especializados projetados para sistemas de gabinete de ambiente controlado.Materiais de construção SENBOfornece esses perfis como parte de sua linha de painéis e acessórios para salas limpas, com foco na precisão dimensional, limpeza de superfície e compatibilidade modular.

Os perfis são fabricados em liga de alumínio-magnésio-silício 6063-T5 por extrusão em alta temperatura. Os acabamentos de superfície incluem anodização, revestimento eletroforético e revestimento em pó, cada um selecionado para resistência à corrosão e um acabamento liso e sem geração de poeira. O comprimento padrão do perfil é de 6 metros por peça, com corte personalizado e especificações não padronizadas disponíveis.

Funcionalmente, a série de produtos abrange quatro categorias principais: perfis de conexão de moldura (perfis I, perfis H, perfis T), perfis de vedação e acabamento (canais U, perfis angulares, perfis radiais internos e externos), perfis de portas e janelas (molduras de portas, seções de folhas de portas, caixilhos de janelas) e perfis de suspensão de teto (quilhas FFU, vigas de suspensão em T, vigas de suspensão em "copo de vinho").

Tratamento de materiais e superfícies

O material base é a liga de alumínio 6063-T5, que oferece um bom equilíbrio entre resistência, tenacidade e resistência à corrosão. A resistência à tração varia de 150 a 350 MPa. A anodização produz uma superfície dura e resistente ao desgaste, fácil de limpar e que não libera partículas. O revestimento em pó proporciona um acabamento durável disponível em uma ampla gama de cores, enquanto o revestimento eletroforético oferece cobertura uniforme mesmo em perfis complexos.

Todos os tratamentos de superfície são projetados para atender aos requisitos de salas limpas para baixa geração de partículas e resistência a desinfetantes comuns. A liga de alumínio em si não é tóxica, é inodora e resistente à umidade e ao crescimento de mofo, o que foi demonstrado através do uso de longo prazo em salas limpas da indústria eletrônica, farmacêutica e alimentícia.

Padrões Dimensionais e Gama de Produtos

Compilada a partir de padrões da indústria e dados de produtos de fornecedores, a tabela a seguir lista especificações representativas para categorias de perfis comuns.

Desempenho em instalações reais

1. Compatibilidade Modular e Tolerância Dimensional

Os acessórios de alumínio para salas limpas são projetados em torno de um conceito modular, com especificações universais, como as séries 40, 50 e 75. As larguras das ranhuras de conexão e os espaçamentos dos furos seguem as dimensões padrão da indústria, e as tolerâncias de largura das ranhuras são normalmente controladas dentro de ±0,2 mm. Isso garante uma montagem rápida e firme entre diferentes componentes. A verificação da montagem em fábrica inclui verificações de estanqueidade das conexões, coordenação dimensional e compatibilidade das estruturas de vedação, para que os perfis não interfiram ou desalinhem após a instalação.

2. Design de canto radial para limpeza

Em ambientes com requisitos rigorosos de limpeza, como salas limpas de semicondutores e oficinas farmacêuticas GMP, as junções parede a parede e parede ao teto são acabadas com revestimento de liga de alumínio com raio de 50 mm (R50). O perfil curvo elimina ângulos de 90 graus, o que reduz o acúmulo de poeira e simplifica a limpeza e desinfecção. A transição suave também minimiza a turbulência do fluxo de ar, ajudando a preservar o fluxo de ar laminar unidirecional em zonas críticas. Os componentes de canto são fixados aos painéis de parede por meio de rebites cegos, o que permite uma instalação rápida sem a contaminação por partículas associada à soldagem.

3. Sistema de teto de grade para suporte FFU

A estrutura de grade FFU (Fan Filter Unit) é o principal suporte estrutural para o sistema de teto da sala limpa. Utiliza perfis de liga de alumínio em forma de T de alta resistência montados com conectores padronizados (duas vias, três vias, quatro vias, etc.). A liga 6063-T5 mantém o sistema leve, porém resistente, e a seção transversal do perfil inclui canais dedicados para roteamento de utilidades. Os conectores são galvanizados para resistência à corrosão. Os módulos de grade padrão possuem uma abertura interna de 1180×580 mm, que atende aos requisitos de instalação da FFU.

O sistema de suspensão inclui uma margem de segurança de 30% para a capacidade de carga. O espaçamento dos suportes é mantido dentro de 1200 mm e o nivelamento da estrutura é mantido com uma tolerância inferior a 1 mm por metro. Em comparação com estruturas soldadas tradicionais, esta abordagem pré-montada reduz o tempo de construção em mais de 30% e melhora a eficiência da manutenção subsequente em 50%.

4. Limpeza de superfície e desempenho de vedação

Após anodização ou pintura a pó, as superfícies desses perfis ficam lisas, sem rebarbas e resistentes à adesão de poeira. Ranhuras pré-projetadas permitem a instalação de componentes não metálicos, como tiras de vedação, tampas de PVC e protetores de canto de plástico, que melhoram a proteção contra poeira e a estanqueidade ao ar. O próprio material da liga de alumínio não é tóxico, é inodoro, resistente à corrosão e à prova de umidade, com desempenho comprovado de longo prazo em ambientes de salas limpas em vários setores.

Características Funcionais

1. Propriedades de materiais confiáveis.A liga de alumínio 6063-T5 fornece textura uniforme e resistência à tração de 150–350 MPa. A vida útil projetada é de pelo menos 15 anos em condições normais de sala limpa.

2. Tolerâncias precisas para montagem apertada.A tolerância da largura da ranhura é mantida dentro de ±0,2 mm. O design modular e as interfaces padronizadas garantem um ajuste perfeito com materiais complementares, como painéis para salas limpas e tiras de vedação.

3. Superfície lisa e sem geração de poeira.Os tratamentos de superfície, incluindo anodização, eletroforese e revestimento em pó, produzem um acabamento liso e não poroso, resistente à corrosão e fácil de limpar. Isso atende aos requisitos de sala limpa para baixa liberação de partículas.

4. Gama abrangente de produtos.A série inclui perfis de canal, perfis angulares, perfis de canto radiados, caixilhos de portas e janelas e sistemas de grade FFU. Dimensões personalizadas e formatos especiais podem ser produzidos mediante solicitação.

5. Montagem Modular e Reutilização.Os perfis são montados por meio de conexões parafusadas e rebites, dispensando a necessidade de soldagem. Isso permite rápida instalação, desmontagem e reutilização quando são necessárias alterações de layout.

Notas de instalação e compatibilidade

Para conexões de painel de parede:Perfis de viga I e viga H são usados ​​como conectores intermediários entre painéis. Verifique se a largura da ranhura do perfil corresponde à espessura da borda do painel antes da instalação. Aperte os fixadores uniformemente para evitar folgas.

Para acabamento de canto:Use perfis R50 ou de raio maior nas junções parede-parede e parede-teto para eliminar acumulações de poeira. Os rebites cegos são recomendados em vez dos parafusos para uma aparência mais limpa e redução da contaminação por partículas.

Para tetos de grade FFU:Certifique-se de que o espaçamento dos cabides não exceda 1.200 mm e que a estrutura esteja nivelada dentro de 1 mm por metro. A abertura da grade de 1180×580 mm é padrão para módulos FFU, mas tamanhos personalizados podem ser acomodados.

Para caixilhos de portas e janelas:Selecione perfis que correspondam à espessura do painel da sala limpa. Verifique se a ranhura de vedação é compatível com a junta ou selante pretendido. Após a instalação, verifique se a porta ou janela funciona suavemente e sem emperrar.

Onde esses perfis são usados

1.Salas limpas de eletrônicos e semicondutores: conexão e fixação de painéis de parede e tetos, bem como sistemas de teto em grade FFU.

2.Instalações biofarmacêuticas GMP: perfis de canto arredondados R50 para vedar cantos internos e externos, eliminando zonas mortas que retêm poeira.

3.Salas cirúrgicas de hospitais e enfermarias de UTI: instalação de caixilhos de portas e janelas e aplicações de vedação hermética.

4.Salas limpas de processamento de alimentos: conexões de painéis de salas limpas, vedação de canais no piso e instalação de grade no teto.

5.Zonas limpas de laboratório: montagem de estrutura, integração de linhas de serviços públicos e vedação.

Perguntas frequentes

1. Qual tratamento de superfície é recomendado para salas limpas farmacêuticas?

Para instalações farmacêuticas GMP, acabamentos anodizados ou com revestimento em pó são comumente usados ​​porque são não porosos, fáceis de limpar e resistentes a desinfetantes comuns. O revestimento eletroforético pode ser especificado para perfis com formatos complexos onde uma cobertura uniforme é essencial.

2. Como os perfis de canto radiais são instalados sem soldagem?

Perfis de canto radiados são normalmente fixados com rebites cegos. Este método fornece uma conexão segura, evitando calor, fumaça e contaminação por partículas associadas à soldagem. Os rebites são instalados por dentro, deixando uma superfície externa lisa e fácil de limpar.

3. Podem ser fornecidos comprimentos de perfil personalizados?

Sim. O comprimento padrão é de 6 metros, mas os perfis podem ser cortados em comprimentos especificados na fábrica. Seções transversais não padronizadas também podem ser produzidas usando matrizes de extrusão personalizadas, sujeitas a quantidades mínimas de pedido e considerações de prazo de entrega.

4. Como posso garantir a compatibilidade entre perfis de alumínio e painéis para salas limpas?

A maioria dos fabricantes de painéis para salas limpas projeta seus painéis para corresponder às larguras de slot de perfil padrão da indústria. Antes de fazer o pedido, confirme se a espessura da borda do painel e a largura da ranhura do perfil são compatíveis. Nossa equipe técnica pode fornecer desenhos dimensionais e amostras para verificação.

5. Qual é a capacidade de carga do sistema de grade de teto FFU?

O sistema de grade FFU é projetado com uma margem de segurança de 30% além da carga esperada, que inclui o peso das unidades FFU, painéis de teto e quaisquer cargas de serviço. O espaçamento dos cabides é mantido em 1.200 mm para distribuir as cargas uniformemente. Para cálculos de carga específicos, forneça o peso do FFU e a configuração do teto à nossa equipe de engenharia.
