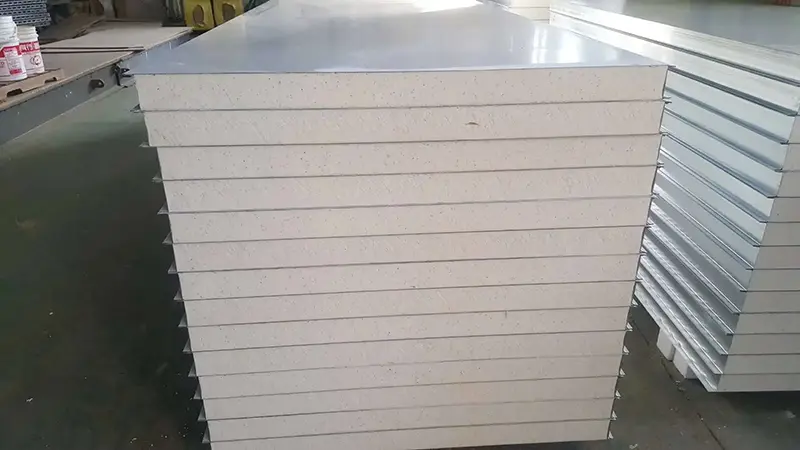

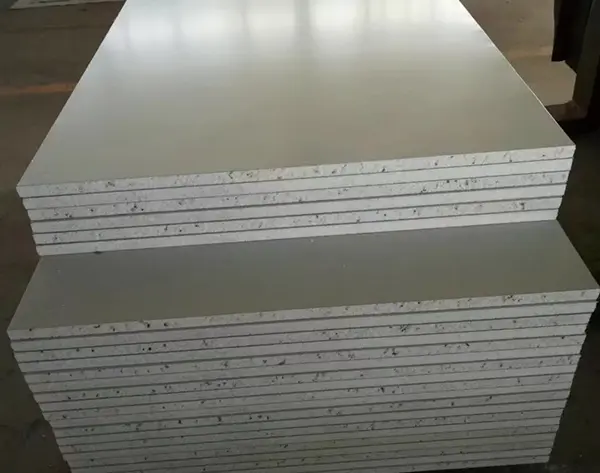

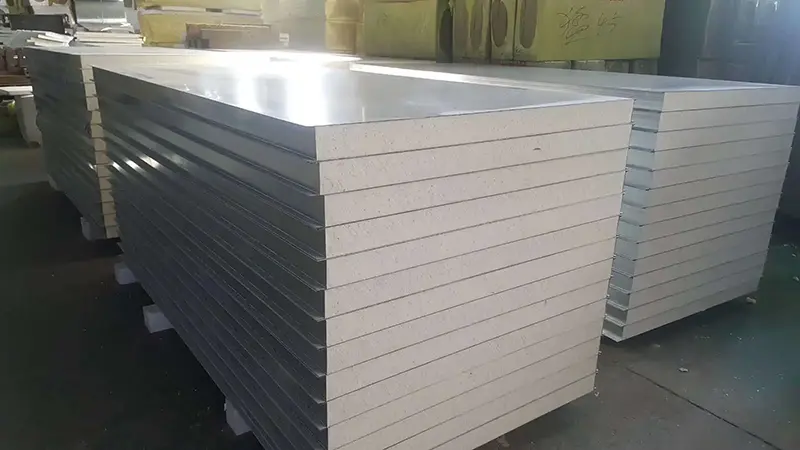

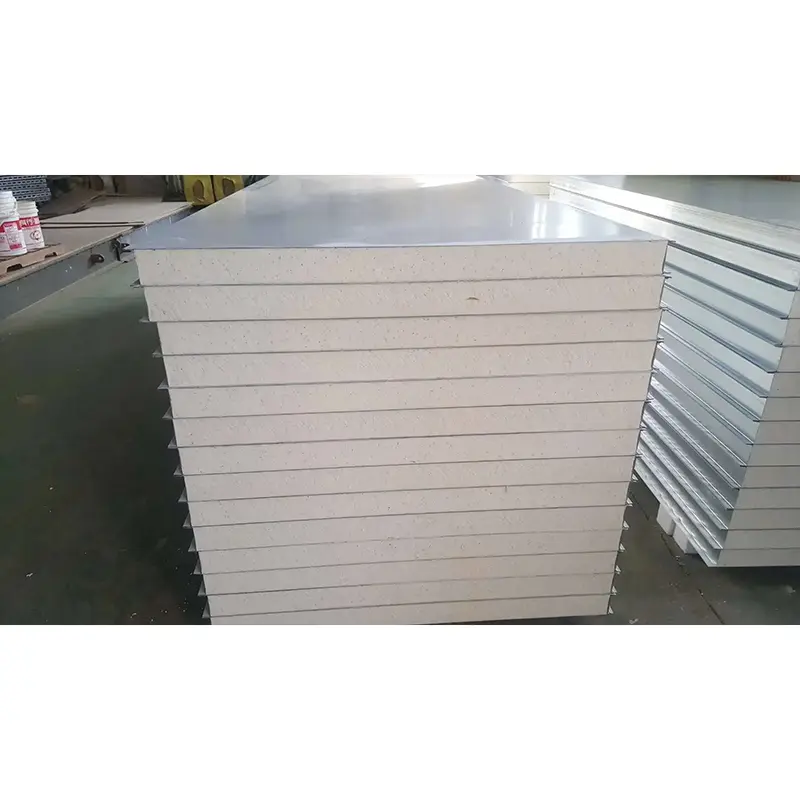

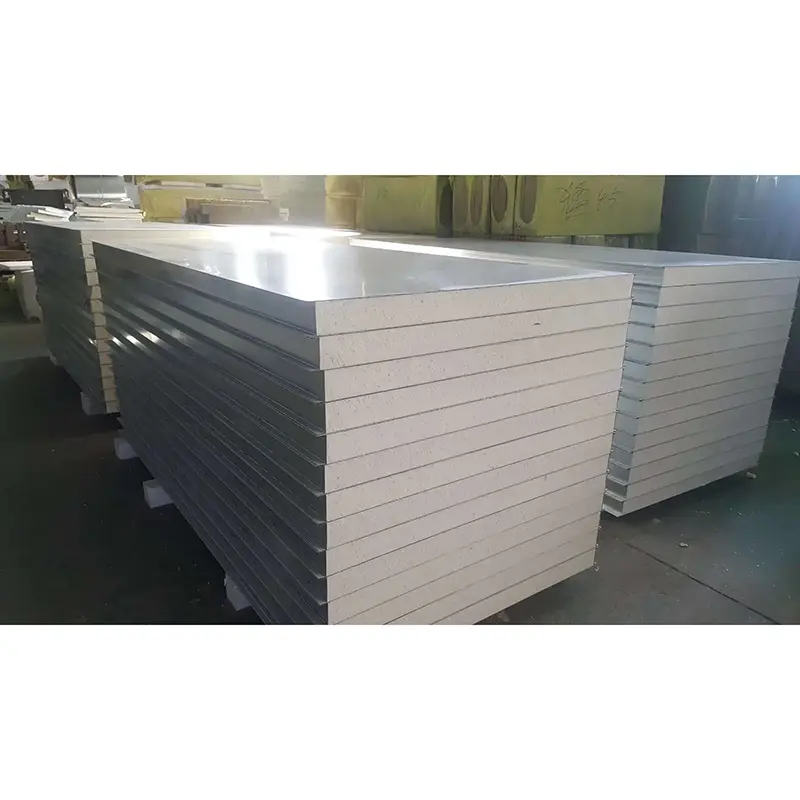

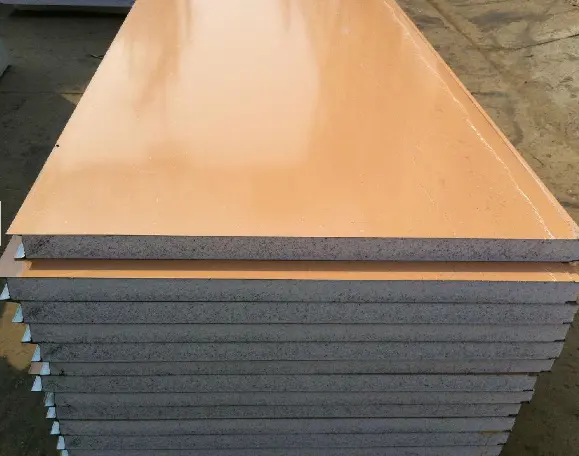

Painéis de poliestireno para salas limpas, também conhecidos como painéis de salas limpas EPS, são painéis sanduíche leves produzidos em uma linha de produção contínua.SENBO Materiais de construçãofornece esses painéis para ambientes controlados onde o isolamento térmico e a eficiência de custos são considerações primárias e onde os requisitos de classificação contra incêndio são limitados.
Os painéis consistem em revestimentos feitos de aço com revestimento colorido, aço galvanizado ou aço inoxidável, colados sob calor e pressão a um núcleo de espuma de poliestireno. A espessura do revestimento varia de 0,4 mm a 1,2 mm. O núcleo EPS tem densidade de 12–25 kg/m³, sendo 16 kg/m³ como padrão. A estrutura de células fechadas contém bolhas de ar independentes e seladas que contribuem para o isolamento térmico.
O método de conexão padrão é uma junta macho-fêmea, também conhecida como sistema de intertravamento macho-fêmea. Opções de juntas centralizadas também estão disponíveis. Ambos os métodos proporcionam uma vedação hermética entre painéis adjacentes.
A espessura do painel varia de 40 mm a 250 mm, com tamanhos padrão de 50 mm, 75 mm e 100 mm. A personalização está disponível dentro desta faixa. As larguras padrão são 950 mm e 1150 mm, e o comprimento do painel pode chegar a 12.000 mm dependendo dos requisitos do projeto.
O perfil da superfície pode ser plano ou nervurado e uma película protetora de PVC cobre a superfície para evitar arranhões durante o transporte e instalação.
Os produtos são classificados em duas categorias com base na classificação retardante de fogo. Os painéis EPS padrão não possuem aditivos retardadores de fogo e estão limitados a áreas onde as classificações de incêndio não são exigidas. Os painéis EPS retardadores de fogo contêm aditivos e podem atingir classificações de Classe B1 ou B2.
O núcleo de espuma EPS possui baixa condutividade térmica, o que proporciona um isolamento térmico eficaz. A tabela abaixo lista os coeficientes de transferência de calor medidos para diversas espessuras de painel, com base em revestimentos de aço com revestimento colorido de 0,5 mm e uma densidade de EPS de 16 kg/m³.
| Espessura do Painel (mm) | Coeficiente de transferência de calor W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Com uma espessura de 75 mm, o coeficiente de transferência de calor é inferior a 0,45 W/(m²·K), o que é melhor do que os painéis sanduíche de lã de rocha da mesma espessura. Isto torna os painéis EPS adequados para salas limpas com requisitos de controle de temperatura.
O baixo peso próprio dos painéis EPS para salas limpas é uma de suas características definidoras. A tabela abaixo mostra o peso por metro quadrado para diversas espessuras, com base nas mesmas especificações de revestimento e núcleo.
| Espessura do Painel (mm) | Peso (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Em comparação, um painel de lã de rocha de 50 mm para sala limpa pesa aproximadamente 15–16 kg/m². O peso mais leve dos painéis EPS simplifica o manuseio e a instalação e os torna adequados para adaptação em estruturas existentes com menor capacidade de carga.
Os painéis de poliestireno para salas limpas fornecem um nível básico de isolamento acústico. Os valores medidos para diferentes espessuras estão listados abaixo.
| Espessura do Painel (mm) | Isolamento acústico (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Este nível de isolamento acústico é adequado para plantas industriais em geral e salas limpas padrão, mas é inferior ao dos painéis de lã de rocha ou de oxissulfato de magnésio.
Quando usados como painéis de parede, as cargas verticais permitidas variam de acordo com a espessura e a condição de carga do vento. A tabela abaixo fornece valores de referência.
| Carga de Vento (kg/m²) | 50mm | 75 mm | 100 mm | 150mm | 200 mm | 250 mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Um painel de 75 mm de espessura suporta uma carga vertical permitida de 2.000 kg/m² sob uma carga de vento de 2,5 kg/m², o que atende aos requisitos de suporte de carga para paredes divisórias padrão para salas limpas.
Os painéis EPS para salas limpas são comumente usados em ambientes limpos em geral com requisitos limitados de resistência ao fogo:
Indústria eletrônica:Divisórias e tetos falsos para oficinas de produção de eletrônicos em geral, atendendo aos requisitos básicos de proteção contra poeira.
Processamento de alimentos:Acabamentos de paredes e tetos para oficinas e armazéns de produção alimentar, ajudando a manter o pó e as impurezas fora das áreas de produção.
Assistência médica:Corredores, vestiários e outras áreas auxiliares em departamentos hospitalares não críticos.
Plantas industriais em geral:Divisórias internas e estruturas de fechamento para oficinas de usinagem e montagem.
Os parâmetros a seguir são baseados em produção padrão e dados de teste medidos. A personalização está disponível.
| Indicador de desempenho | Parâmetro/Especificação | Notas |
|---|---|---|
| Material de revestimento | Aço com revestimento colorido / Aço galvanizado / Aço inoxidável | Espessura: 0,4–1,2 mm |
| Material principal | Espuma de poliestireno (EPS) | Densidade: 12–25 kg/m³ |
| Espessura do Painel | 40–250 mm | Padrão: 50/75/100mm; personalizável |
| Largura efetiva | 950mm, 1150mm | |
| Comprimento do painel | ≤12.000 mm | Personalizável com base nas necessidades do projeto |
| Coeficiente de transferência de calor (75 mm) | 0,442 W/(m²·K) | Melhor que lã de rocha da mesma espessura |
| Densidade superficial (50 mm) | ≈10 kg/m² | Mais leves que painéis de lã de rocha |
| Isolamento acústico (50 mm) | 20dB | Desempenho acústico básico |
| Desempenho de combustão | Sem classificação de fogo (padrão) / B1 ou B2 (retardador de fogo) | EPS padrão proibido em áreas classificadas contra incêndio |
1. Solução econômica.Os painéis EPS oferecem vantagens de custo significativas em relação aos painéis alveolares de lã de rocha e alumínio, tornando-os uma escolha econômica para grandes projetos gerais de salas limpas.
2. Instalação leve e eficiente.Um painel de 50 mm de espessura pesa aproximadamente 10 kg/m², o que é consideravelmente mais leve que os painéis de lã de rocha da mesma espessura. Isso reduz os custos de manuseio e acelera a construção.
3. Bom isolamento térmico.Um painel de 75 mm de espessura tem um coeficiente de transferência de calor de 0,442 W/(m²·K), que é melhor que painéis de lã de rocha da mesma espessura.
4. Capacidade de suporte de carga adequada.Um painel de 75 mm suporta 2.000 kg/m² sob pressão de vento de 2,5 kg/m², atendendo aos requisitos estruturais para paredes divisórias padrão.
5. Escopo de aplicação claramente definido.Os painéis são adequados para ambientes limpos em geral onde a resistência ao fogo não é necessária, como oficinas de componentes eletrônicos e áreas de processamento de alimentos.
O núcleo EPS é combustível. Quando queimado, produz fumaça e gases tóxicos, e o produto padrão não possui classificação de resistência ao fogo. As seguintes restrições se aplicam:
1.Painéis EPS padrão são proibidos em projetos de salas limpas que exigem classificações específicas de incêndio, incluindo oficinas farmacêuticas de GMP, salas de cirurgia de hospitais e fábricas de chips eletrônicos.
2.Eles só podem ser usados em áreas onde os códigos locais de segurança contra incêndio em edifícios permitem materiais não retardadores de fogo.
3.Para projetos que exigem painéis resistentes ao fogo, alternativas como painéis de lã de rocha para salas limpas (classe A não combustíveis) ou painéis de oxissulfato de magnésio devem ser selecionadas.
4.Se for necessária uma classificação de retardante de fogo, apenas painéis EPS com retardadores de chama adicionados que tenham sido testados e certificados como Classe B1 ou B2 deverão ser considerados, e seu uso deverá estar em conformidade com as regulamentações locais.
1.Oficinas gerais de fabricação de eletrônicos e montagem de componentes sem requisitos especiais de classificação de incêndio.
2.Oficinas de processamento de alimentos e armazéns de alimentos em áreas de baixa temperatura.
3.Corredores hospitalares, vestiários e áreas de apoio médico não críticas.
4.Divisórias e fechamentos internos para plantas industriais padrão, como oficinas de usinagem e montagem.
Os painéis EPS são mais leves e mais baratos, além de oferecerem isolamento térmico um pouco melhor na mesma espessura. No entanto, os painéis de lã de rocha são incombustíveis de Classe A e são adequados para áreas com requisitos de classificação de incêndio, enquanto os painéis EPS padrão não o são. A escolha depende dos requisitos de segurança contra incêndio e do orçamento do projeto.
Na maioria dos casos, não. As oficinas farmacêuticas de GMP normalmente exigem painéis não combustíveis Classe A. Mesmo os painéis EPS retardadores de fogo com classificações B1 ou B2 podem não atender aos requisitos de segurança contra incêndio dessas instalações. Painéis de lã de rocha ou oxissulfato de magnésio são geralmente recomendados.
Os painéis EPS devem ser armazenados em uma área seca e coberta, longe de fontes de ignição, faíscas e chamas abertas. Devem ser protegidos da luz solar direta por longos períodos, pois a exposição aos raios UV pode degradar o revestimento e o núcleo. A película protetora de PVC deve permanecer no local até a instalação final.
Esses painéis são projetados para uso interno. Para aplicações externas, o material de revestimento e o suporte estrutural devem ser projetados especificamente para condições externas, e a segurança contra incêndio da montagem deve ser avaliada. Recomenda-se consultar o fabricante antes de utilizar painéis EPS externamente.
O EPS padrão não possui aditivos retardadores de fogo e não possui classificação de incêndio. O EPS retardador de fogo contém aditivos que retardam a propagação das chamas e podem atingir classificações de Classe B1 ou B2 quando testados. No entanto, mesmo o EPS retardador de fogo permanece combustível e só deve ser usado quando permitido pelos códigos de segurança contra incêndio.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de painéis de poliestireno para salas limpas, painéis de purificação de favo de mel de papel, painéis artesanais de absorção de som para salas limpas e outros produtos de envelope de metal. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
