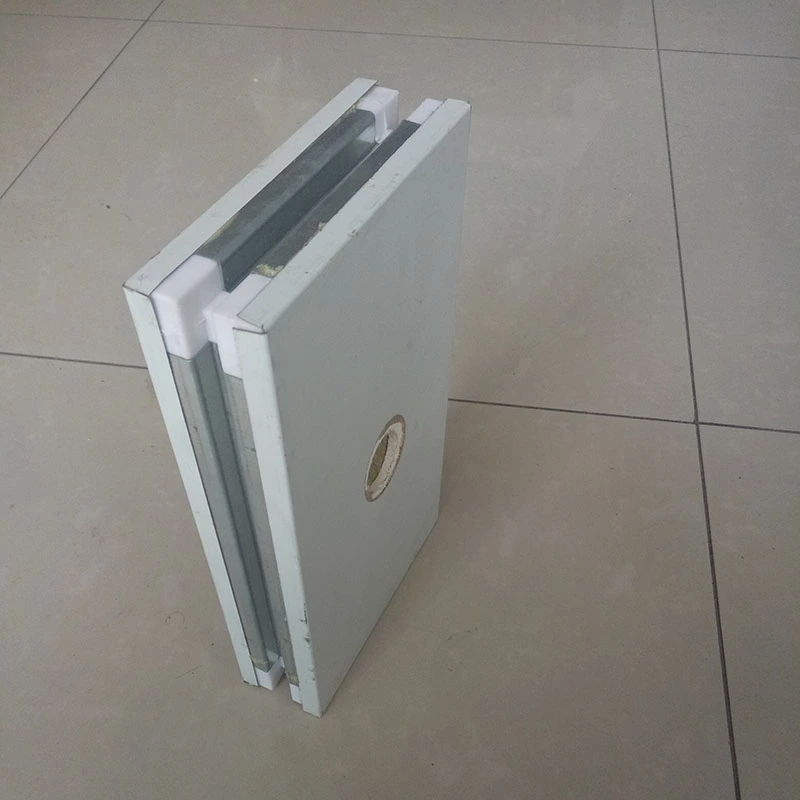

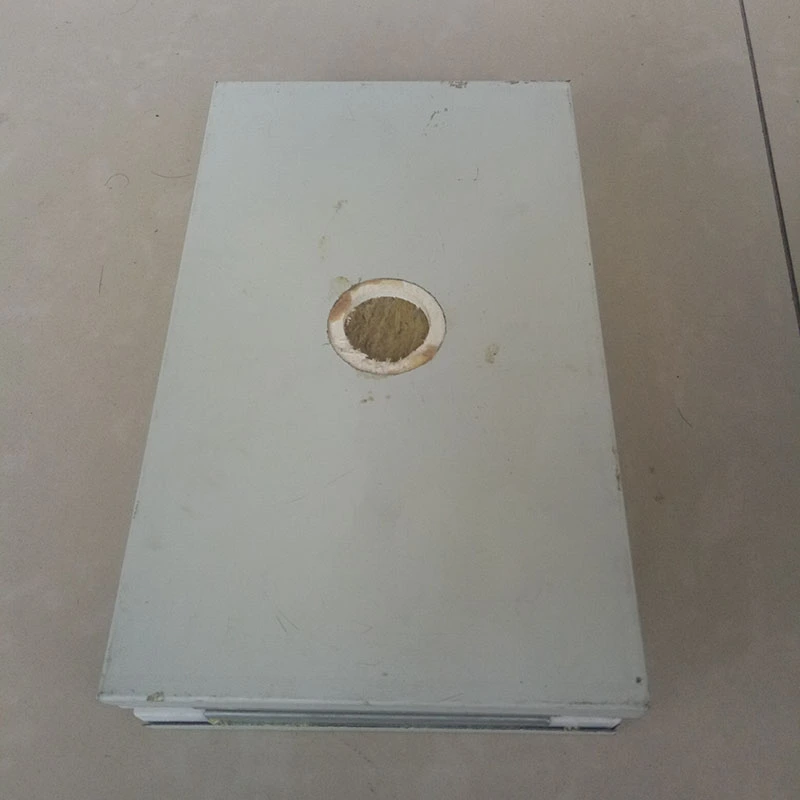

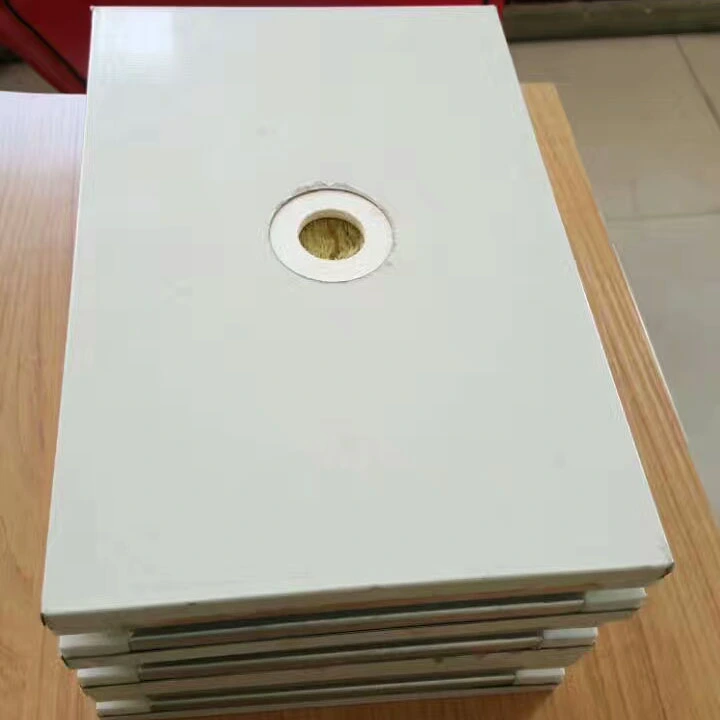

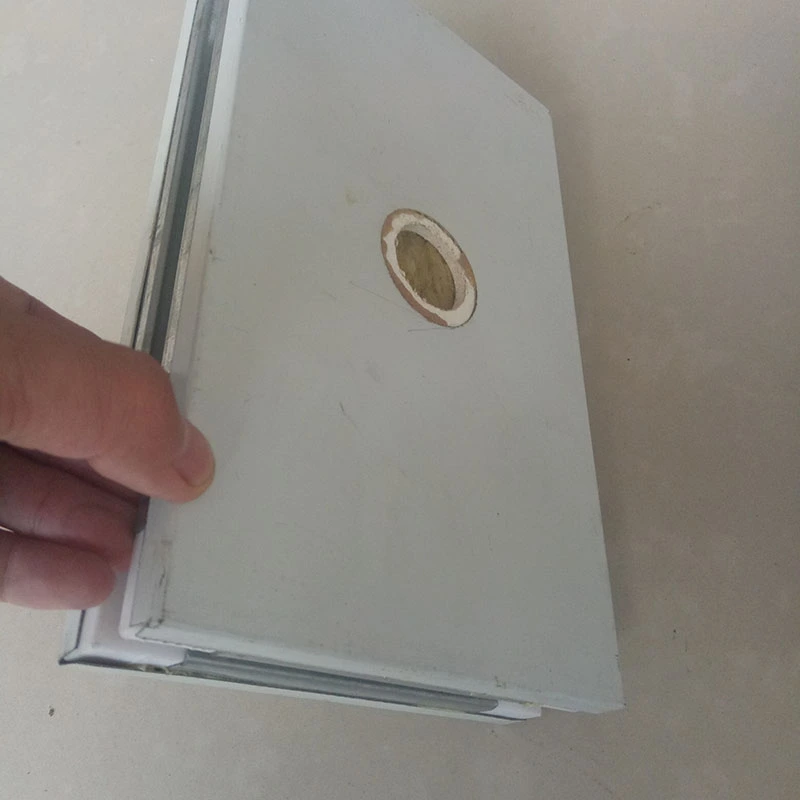

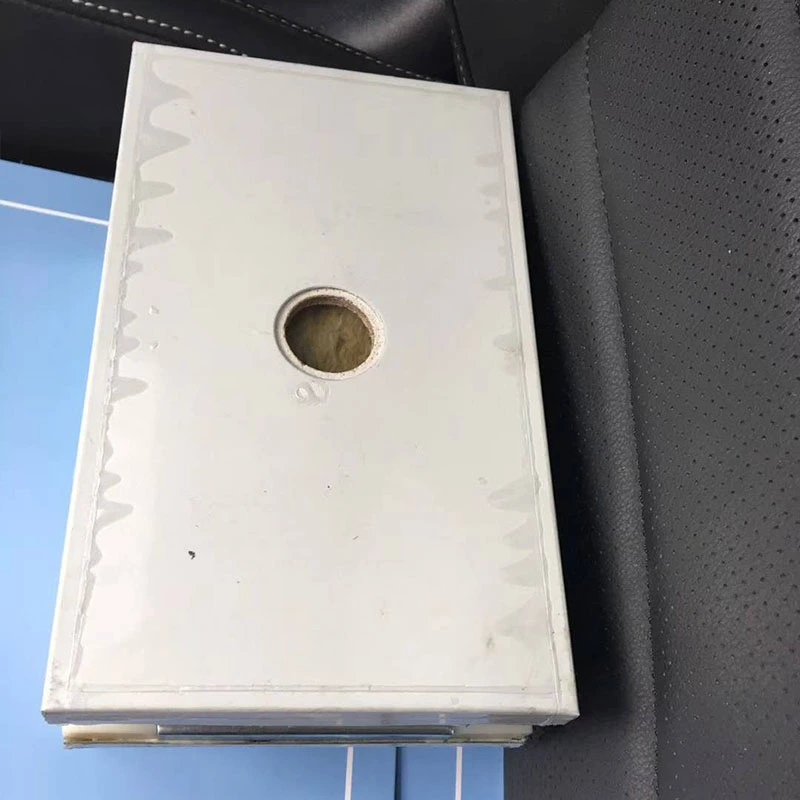

Os painéis feitos à mão para salas limpas, também conhecidos como painéis compostos feitos à mão, são materiais de gabinete produzidos por meio da montagem manual da estrutura interna, em vez do processamento contínuo da linha de produção.Materiais de construção SENBOfornece esses painéis para projetos de salas limpas que exigem alta precisão dimensional, planicidade de superfície e vedação hermética de juntas.
Os painéis apresentam uma estrutura sanduíche composta com revestimentos de aço com revestimento colorido para salas limpas em ambos os lados (0,4–0,8 mm de espessura, com aço inoxidável disponível mediante solicitação) e um material de núcleo funcional. O perímetro é vedado com moldura em tiras de aço galvanizado. A principal diferença dos painéis feitos à máquina é o processo de montagem manual, que permite um controle mais rígido sobre o alinhamento da estrutura e o ajuste das juntas. Isto torna os painéis particularmente adequados para ambientes com rigorosas exigências estéticas e de estanqueidade.
Várias opções principais estão disponíveis, cada uma selecionada para diferentes classificações de incêndio, resistência e requisitos de orçamento.

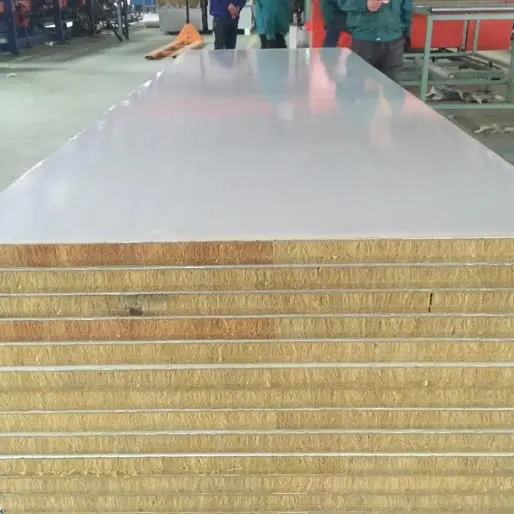

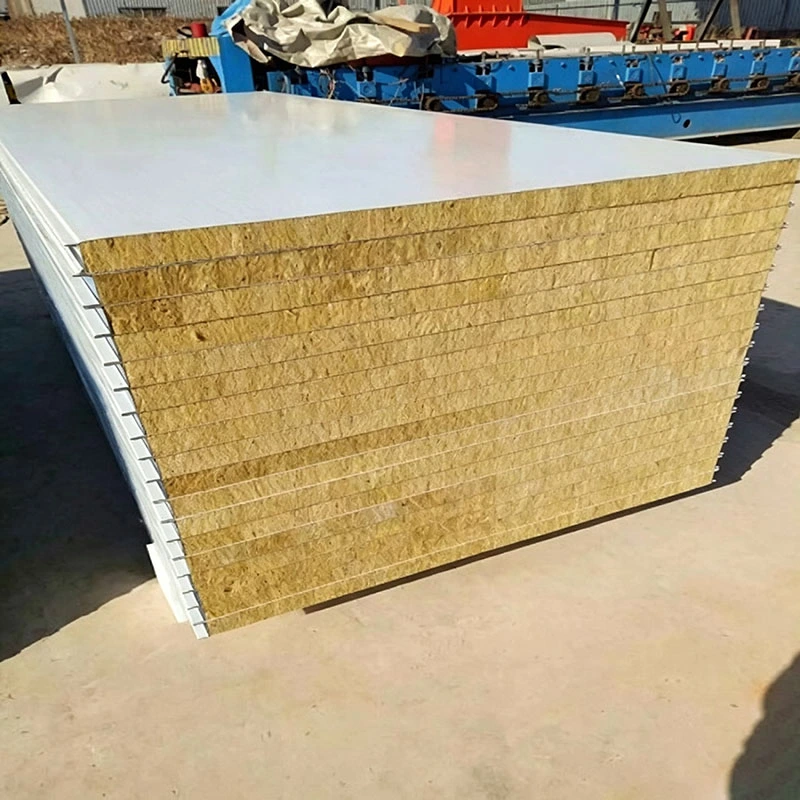

Núcleo composto de lã de rocha / vidro-magnésio (MGO):Utiliza lã de rocha hidrofóbica (densidade 100–140 kg/m³, condutividade térmica ≤0,043 W/(m·K), hidrofobicidade ≥98%) laminada em um ou ambos os lados com placas reforçadas com vidro-magnésio. A configuração MGO de dupla face oferece a mais alta resistência ao fogo.
Núcleo de oxissulfato de magnésio (MOS):Apresenta uma classificação de fogo Classe A1, absorção de água ≤0,8% e resistência a altas temperaturas superiores a 1200°C. Combina resistência ao fogo e resistência à umidade com um perfil leve.
Núcleo de rocha de sílica (lã de rocha modificada):A densidade é de aproximadamente 80 kg/m³, com classificação de combustão Classe A e temperaturas de resistência ao fogo superiores a 1000°C.

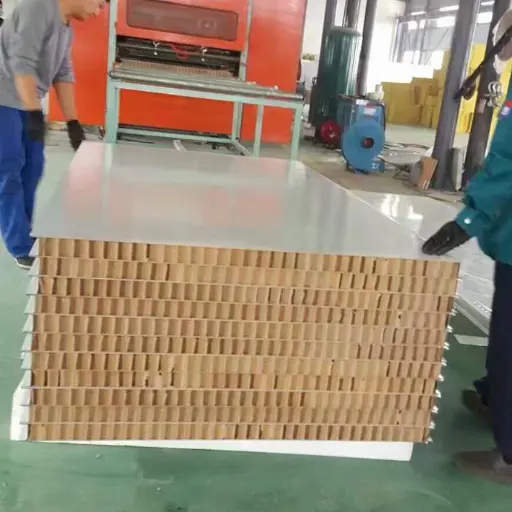

Núcleo em favo de mel de papel ou alumínio:Leve e de alta resistência, adequado para aplicações com limitações de peso próprio ou requisitos exigentes de planicidade de superfície.
As opções de espessura do painel incluem 50 mm, 75 mm e 100 mm, com personalização disponível de 30 mm a 200 mm. As larguras padrão são 980 mm e 1180 mm, e larguras não padronizadas podem ser produzidas mediante solicitação. Os comprimentos dos painéis de parede vão até 6.000 mm, enquanto os comprimentos dos painéis de teto são limitados a 3.000 mm.

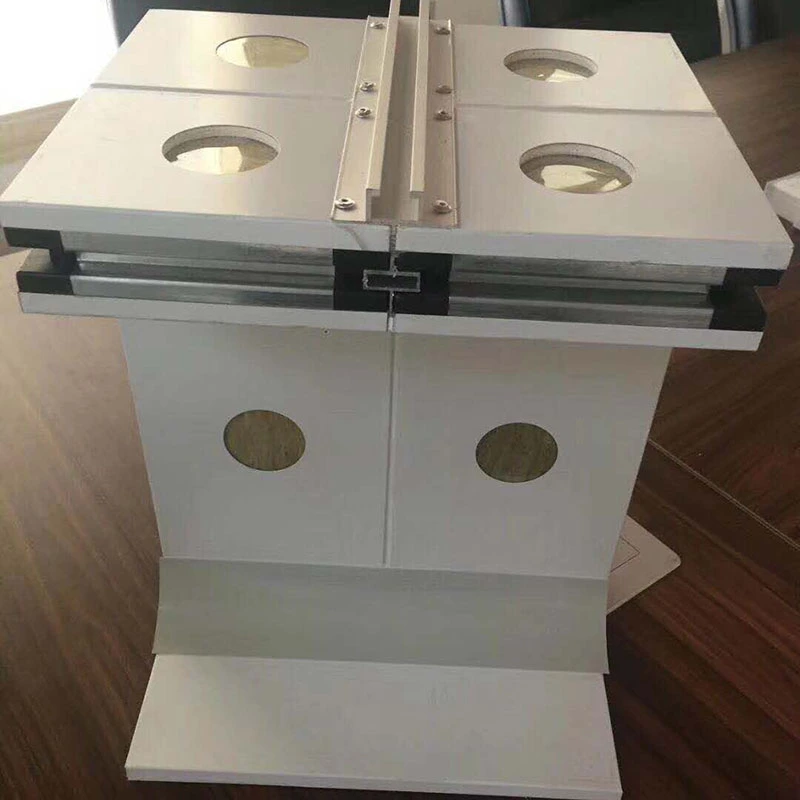

Os métodos de conexão incluem configurações de junta de perfil H, macho e fêmea, intertravamento e "três fêmeas e um macho". A escolha depende da sequência de instalação, dos requisitos de vedação e da previsão de desmontagem futura.
O produto está em conformidade com GB/T 23932-2009 (painéis sanduíche de isolamento térmico com face metálica para edifícios) e JC/T 2761-2023 (requisitos técnicos para desempenho de purificação de painéis decorativos com funções de purificação).
A segurança contra incêndio é uma consideração fundamental na engenharia de salas limpas. Dependendo do material do núcleo, a classificação de desempenho de combustão pode atingir Classe A ou Classe A1. Os limites de resistência ao fogo variam de acordo com a configuração: painéis de 50 mm com uma única camada de MGO e lã de rocha atingem pelo menos 1 hora; Painéis de 50 mm com camadas duplas de MGO atingem pelo menos 2 horas; e painéis de 100 mm com dupla camada de MGO atingem no mínimo 4 horas. Os painéis de oxissulfato de magnésio suportam altas temperaturas superiores a 1200°C sem emitir fumaça tóxica.
Para o projeto Yantai New Era Health Industry New Park (investimento total de 2 bilhões de RMB, cobrindo 278.300 m²), painéis artesanais de lã de rocha duplo MGO foram selecionados para a oficina de produção de suplementos de saúde, oficina diária de produção química e centro de P&D/testes. A área total de aplicação foi de aproximadamente 26.000 m². O projeto utilizou estrutura em arco de aço galvanizado de 0,8 mm e sistemas de canto especializados. Documentação do projeto e fotos estão disponíveis mediante solicitação.
A camada de reforço composta MGO e a estrutura perimetral de aço galvanizado proporcionam a esses painéis maior capacidade de carga de flexão e resistência ao impacto do que os painéis feitos à máquina. Os testes mostram uma capacidade de flexão de pelo menos 0,5 kN/m² para painéis de parede e 1,2 kN/m² para painéis de teto, medida a uma deflexão de L₀/250.
O nivelamento da superfície é mantido em 0,5 mm ou melhor, o que atende aos rigorosos requisitos de acabamento da engenharia de salas limpas e ajuda os painéis a permanecerem planos durante o uso a longo prazo.
O revestimento metálico denso e o núcleo de lã de rocha hidrofóbico (repelência à água ≥98%) mantêm os painéis livres de absorção de umidade e crescimento de mofo em ambientes de salas limpas com alta umidade. O núcleo de oxissulfato de magnésio tem uma taxa de absorção de água de 0,8% ou menos e não apresenta deformação após oito horas de imersão em água. A camada composta MGO adiciona ainda mais resistência à umidade e possui propriedades antimicrobianas naturais.
A condutividade térmica do núcleo de lã de rocha varia de 0,035 a 0,043 W/(m·K), dependendo do tipo específico de núcleo. O tratamento hidrofóbico ajuda a manter um desempenho de isolamento estável em condições constantes de temperatura e umidade, reduzindo o consumo de energia HVAC.
A estrutura montada à mão permite que painéis individuais sejam removidos e reinstalados sem danos. Isto é útil quando o equipamento precisa ser realocado, os processos são ajustados ou a reconfiguração espacial é necessária após a construção inicial. Os painéis também podem ser personalizados com cantos curvos, conduítes embutidos, aberturas pré-cortadas e janelas integradas, o que reduz o processamento secundário no local e ajuda a manter a aparência geral do sistema de sala limpa.
Os parâmetros a seguir baseiam-se na produção padrão e nos padrões de teste relevantes. Os relatórios de teste estão disponíveis mediante solicitação.
| Indicador de desempenho | Parâmetro/Especificação | Notas/Base Padrão |
|---|---|---|
| Material do painel | Aço com revestimento colorido para salas limpas / Aço inoxidável / Aço galvanizado | Espessura: 0,3–0,8 mm; personalização frente e verso |
| Tipo de material principal | Lã de rocha, lã de rocha MGO simples/duplo, MOS, rocha de sílica, favo de mel | Selecionado com base nos requisitos de fogo e resistência |
| Densidade do núcleo (lã de rocha) | 80–140 kg/m³ | Hidrofobicidade: ≥98% |
| Condutividade Térmica | 0,035–0,043 W/(m·K) | Depende do tipo de núcleo |
| Espessura do Painel | 50/75/100 mm (personalizável: 30–200 mm) | |
| Largura do painel | 980 mm, 1180 mm (padrão) | Tamanhos fora do padrão disponíveis |
| Comprimento do painel de parede | ≤6000mm | |
| Comprimento do painel de teto | ≤3000mm | |
| Desempenho de combustão | Classe A/A1 (não combustível) | Testado por GB 8624-2012 |
| Limite de resistência ao fogo | MGO único 50 mm: ≥1 h; duplo MGO 50 mm: ≥2 h; MGO duplo 100 mm: ≥4 h | Com base em testes de incêndio padrão |
| Capacidade Flexural do Painel de Parede | ≥0,5kN/m² | Na deflexão L₀/250 |
| Capacidade flexural do painel de teto | ≥1,2kN/m² | Na deflexão L₀/250 |
| Absorção de água (núcleo MOS) | ≤0,8% | Nenhuma deformação após 8 h de imersão |
| Padrões Executivos | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Documentação de conformidade disponível |
Para oficinas farmacêuticas de GMP e linhas de produção de vacinas:Painéis duplos de lã de rocha MGO com 100 mm de espessura são frequentemente especificados para zonas de incêndio onde é necessária uma classificação de 4 horas. Confirme se o material principal e o revestimento atendem aos requisitos de compatibilidade de limpeza e desinfecção do projeto.
Para salas limpas de eletrônicos e semicondutores:Núcleos leves, como favos de mel de alumínio, podem ser considerados quando o peso próprio é uma preocupação. Verifique se o nivelamento do painel atende aos requisitos de uniformidade do fluxo de ar laminar.
Para áreas de processamento de alimentos com alta umidade:Os núcleos MOS oferecem baixa absorção de água e propriedades antimicrobianas naturais. Combine com revestimentos de aço inoxidável em áreas com lavagens frequentes.
Para espaços que podem ser reconfigurados:Escolha um método de conexão que suporte a desmontagem, como perfil H ou juntas interligadas. Isto reduz custos futuros de renovação e minimiza o tempo de inatividade durante alterações de layout.
1.Gabinetes de salas limpas de alta segurança contra incêndio para oficinas biofarmacêuticas de GMP, linhas de produção de vacinas e laboratórios biológicos.
2.Salas de cirurgia de hospitais, enfermarias de UTI e laboratórios de pesquisa e desenvolvimento farmacêutico.
3.Salas limpas para eletrônicos e semicondutores, fábricas de chips e oficinas de instrumentos de precisão.
4.Gabinetes para salas limpas de processamento de alimentos, instalações de produção de laticínios e cozinhas centrais.
5.Salas limpas para produção de novas baterias de lítio e fabricação de módulos fotovoltaicos.
Os painéis feitos à mão oferecem um controle mais rígido sobre o alinhamento interno da estrutura e o ajuste das juntas, o que leva a um melhor nivelamento da superfície e rigidez geral. Eles são frequentemente especificados para salas limpas de alta qualidade, onde a estanqueidade e a capacidade de carga são críticas. Painéis feitos à máquina são mais econômicos e podem ser suficientes para aplicações padrão.
Para uma resistência ao fogo de 4 horas, um painel de 100 mm de espessura com placas de óxido de magnésio de dupla face e núcleo de lã de rocha é a configuração recomendada. Isso foi testado até o limite de 4 horas. Confirme com o engenheiro de segurança contra incêndio do projeto se o conjunto especificado atende aos requisitos do código local.
Sim. O design desmontável permite que painéis individuais sejam removidos e reinstalados sem danos. Isto é particularmente útil em salas limpas onde os layouts dos equipamentos mudam ou onde há planos de expansão futura. A escolha do método de conexão afeta a facilidade de desmontagem.
Ambos os núcleos são resistentes à umidade. Os núcleos MOS têm uma taxa de absorção de água de 0,8% ou menos e não se deformam após imersão prolongada. Os núcleos de lã de rocha dependem de tratamento hidrofóbico para atingir uma taxa de repelência à água de pelo menos 98%. Para ambientes extremamente úmidos, o MOS pode ser a melhor escolha; para a maioria das aplicações em salas limpas, qualquer um dos núcleos funciona bem quando devidamente vedado.
A personalização inclui espessuras não padronizadas (30–200 mm), larguras especiais, cantos curvos, conduítes embutidos, aberturas pré-cortadas e janelas integradas. Essas opções ajudam a reduzir o processamento secundário no local e a manter a consistência visual da sala limpa. Pedidos personalizados estão sujeitos a quantidades mínimas e prazos de entrega estendidos.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de painéis artesanais para salas limpas, painéis de lã de rocha para salas limpas, acessórios de alumínio para salas limpas, portas para salas limpas e outros produtos de envelope de metal. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
