Painéis artesanais para salas limpas com absorção de som

Os painéis de sala limpa com absorção de som feitos à mão têm uma dupla finalidade. Eles mantêm as funções de gabinete limpo dos painéis padrão para salas limpas, ao mesmo tempo que fornecem controle acústico por meio de um revestimento perfurado e um núcleo de absorção de som.Materiais de construção SENBOfornece esses painéis para projetos que exigem ambientes controlados e redução de ruído.

Construção do painel e opções de materiais

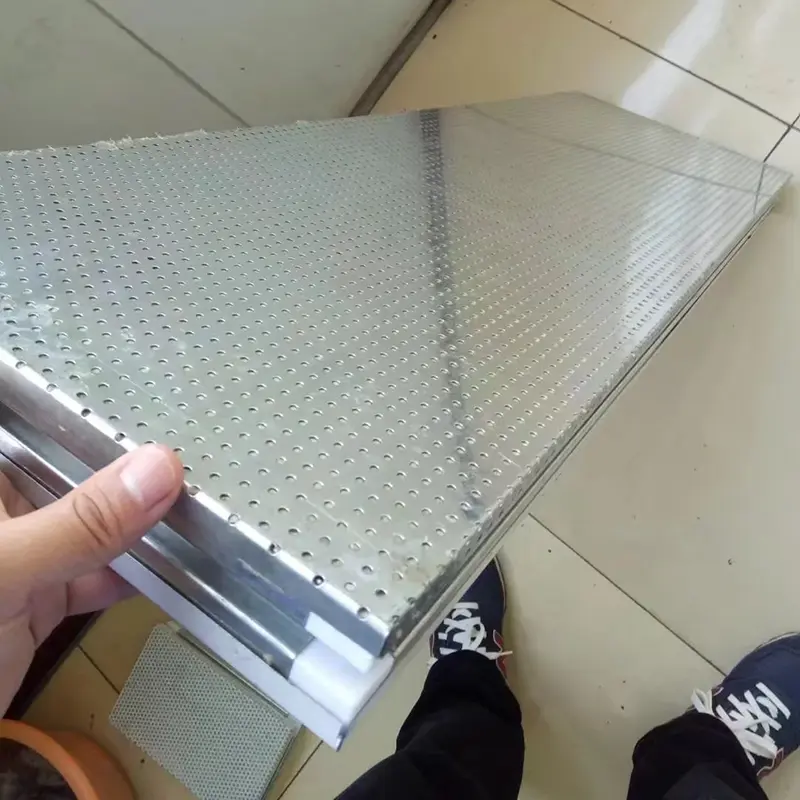

Os painéis de sala limpa com absorção de som feitos à mão usam uma estrutura sanduíche composta. A camada externa é um painel de metal poroso feito de aço com revestimento colorido, aço galvanizado ou aço inoxidável. Ele é processado com equipamento de perfuração de precisão e os diâmetros e espaçamentos dos furos podem ser personalizados para atender aos requisitos de projeto acústico.

A camada intermediária é um núcleo absorvente de som, normalmente lã de rocha ou lã de vidro. Sua superfície é coberta com tecido não tecido retardador de chamas ou tecido de fibra de vidro resistente ao fogo para evitar derramamento de fibras. A camada posterior é uma folha de metal sólida e selada. As bordas são seladas com perfis de liga de alumínio estirados a frio e coladas em um painel acabado.

Os padrões de perfuração incluem perfuração com fenda ou perfuração em toda a superfície, dependendo dos requisitos acústicos. Uma especificação típica usa um diâmetro de furo de 3 mm e espaçamento de furo de 6 mm. As larguras padrão dos painéis variam de 980 mm a 1.180 mm, com personalização disponível para tamanhos não padronizados. As opções de espessura do material do núcleo variam de 50 mm a 200 mm, e a espessura da chapa de aço é ajustável entre 0,4 mm e 1,5 mm.

As opções de revestimento incluem aço com revestimento colorido (com revestimentos como poliéster, PVDF, SMP ou HDP), aço galvanizado e aço inoxidável. As cores podem ser personalizadas de acordo com os padrões RAL para atender aos requisitos arquitetônicos e decorativos.

Características de desempenho testadas

1. Desempenho acústico: Isolamento acústico de 35 dB

O desempenho acústico destes painéis é determinado pela estrutura composta do revestimento perfurado e do núcleo absorvente de som. As ondas sonoras passam através das perfurações até o núcleo fibroso poroso, onde a fricção e os efeitos viscosos entre as fibras convertem a energia sonora em calor, conseguindo absorção sonora e redução de ruído.

Os testes mostram que um painel de 100 mm de espessura com revestimentos de aço de 1,0 mm e densidade de lã de rocha de 120 kg/m³ atinge um valor de isolamento acústico de 35 dB. O desempenho acústico é testado de acordo com GB/T 20247, "Acústica: Medição da absorção sonora em uma sala de reverberação". O Coeficiente de Redução de Ruído (NRC) é calculado como a média aritmética dos coeficientes de absorção sonora nas bandas de oitava de 250 Hz, 500 Hz, 1000 Hz e 2000 Hz. Um NRC de 0,5 ou superior indica um material absorvente de som qualificado.

2. Desempenho contra incêndio: Classe A não combustível

O núcleo de lã de rocha é um material fibroso inorgânico classificado como classe A não combustível. Com densidade de núcleo de pelo menos 120 kg/m³ para lã de rocha ou 64 kg/m³ para lã de vidro, o material não queima, derrete ou goteja quando exposto ao fogo e não produz fumaça tóxica. Isso atende aos requisitos obrigatórios de segurança contra incêndio para materiais de envoltório de salas limpas e edifícios públicos no Código para Projeto de Proteção contra Incêndio de Edifícios.

3. Isolamento Térmico: Condutividade Térmica ≤0,043 W/(m·K)

Com uma condutividade térmica não superior a 0,043 W/(m·K), o núcleo de lã de rocha proporciona isolamento térmico juntamente com absorção sonora. Isto ajuda a reduzir a transferência de calor entre ambientes internos e externos e reduz o consumo de energia.

4. Limpeza: Superfície Densa sem Queda de Fibra

A superfície do painel é lisa e plana, com juntas perfeitas e perfeitas que não atraem poeira ou microorganismos. O núcleo absorvente de som é revestido com tecido não tecido retardador de chamas ou tecido de fibra de vidro resistente ao fogo. Isto evita eficazmente o derramamento de lã de rocha ou fibras de lã de vidro e mantém os padrões de higiene para ambientes de salas limpas.

5. Rigidez Estrutural: Vantagens da Construção Artesanal

A estrutura perimetral utiliza perfis de liga de alumínio estirados a frio, o que confere a estes painéis feitos à mão uma rigidez geral superior e uma capacidade de carga de flexão em comparação com os painéis feitos à máquina. As juntas macho e fêmea são preenchidas com espuma de poliuretano, melhorando a integridade estrutural e evitando deformação das juntas e vazamento de água.

Especificações Técnicas

Os parâmetros a seguir são baseados na produção padrão e em testes relevantes. A personalização está disponível.

Principais recursos e benefícios práticos

1. Desempenho acústico verificado.A estrutura composta de um revestimento perfurado e um núcleo poroso proporciona absorção e redução de ruído. Um painel de 100 mm atinge um isolamento acústico de 35 dB, testado de acordo com GB/T 20247.

2. Segurança contra incêndio Classe A.O núcleo de lã de rocha é incombustível e não produz fumos tóxicos quando exposto ao fogo, cumprindo os requisitos de segurança contra incêndios para salas limpas e edifícios públicos.

3. Vedação de borda artesanal para confiabilidade estrutural.A estrutura perimetral em liga de alumínio trefilada a frio e as juntas macho e fêmea preenchidas com poliuretano evitam deformação e infiltração de água, oferecendo rigidez superior em comparação com painéis feitos à máquina.

4. Contenção de fibras para limpeza.O tecido não tecido retardador de chamas ou o revestimento de fibra de vidro resistente ao fogo evitam o derramamento de fibras, equilibrando a absorção sonora com os requisitos de higiene.

5. Personalização de materiais e cores.As opções incluem aço com revestimento colorido, aço galvanizado e aço inoxidável, com revestimentos PE, PVDF, SMP ou HDP e cores padrão RAL.

Considerações de projeto e instalação

Para design acústico:A taxa de perfuração e a densidade do núcleo influenciam diretamente o Coeficiente de Redução de Ruído. Trabalhe com o consultor acústico para selecionar o padrão de perfuração e o material do núcleo apropriados para a faixa de frequência alvo.

Para aplicações em salas limpas:Confirme se o material de revestimento e a vedação da junta atendem à classe de limpeza exigida. Os revestimentos de aço inoxidável são recomendados para áreas com lavagens frequentes ou exposição a produtos químicos.

Para montagens resistentes ao fogo:Verifique se a espessura do painel e a densidade do núcleo atendem à classificação de resistência ao fogo exigida. A classificação Classe A aplica-se ao núcleo de lã de rocha; o desempenho geral da montagem depende dos detalhes da instalação.

Durante a instalação:Utilize equipamento de elevação adequado para evitar danos ao revestimento perfurado. Certifique-se de que as juntas macho e fêmea estejam devidamente alinhadas e preenchidas com espuma de poliuretano. Proteger o filme de PVC até a limpeza final.

Onde esses painéis são usados

1.Espaços com requisitos acústicos específicos, como câmaras anecóicas, salas com isolamento acústico e estúdios de gravação.

2.Barreiras acústicas para mitigação do ruído do tráfego ao longo de rodovias, ferrovias e metrôs.

3.Controle de ruído ambiental para edifícios públicos, como estádios, teatros e centros de transporte.

4.Controle de ruído para equipamentos de produção industrial e ambientes de fábrica em geral.

5.Áreas em salas limpas ou instalações de purificação que requerem desempenho acústico específico.

Perguntas frequentes

1. Como esses painéis combinam o controle acústico com a funcionalidade de sala limpa?

Os painéis utilizam um revestimento metálico perfurado que permite que as ondas sonoras entrem no núcleo absorvente de som, enquanto a camada traseira selada e a superfície lisa mantêm a limpeza e a estanqueidade necessárias para ambientes de sala limpa. O núcleo é coberto com tecido não tecido para evitar o derramamento de fibras, que de outra forma contaminaria o espaço limpo.

2. Qual é a diferença entre núcleos de lã de rocha e lã de vidro para desempenho acústico?

Ambos os materiais são porosos e absorvem o som de forma eficaz. A lã de rocha normalmente tem uma densidade mais elevada (≥120 kg/m³) e proporciona melhor resistência ao fogo e isolamento acústico em baixas frequências. A lã de vidro é mais leve e pode ser usada onde o peso é uma preocupação, mas geralmente tem uma densidade um pouco menor (≥64 kg/m³). A escolha depende dos requisitos acústicos e de incêndio específicos.

3. O padrão de perfuração pode ser personalizado para frequências específicas?

Sim. O diâmetro do furo, o espaçamento e o padrão de perfuração (com fenda ou superfície total) podem ser ajustados para atingir faixas de frequência específicas. Uma abertura menor e um espaçamento menor geralmente melhoram a absorção de altas frequências, enquanto aberturas maiores podem ser necessárias para baixas frequências. Consultores acústicos podem ajudar a determinar a configuração ideal.

4. Estes painéis são adequados para barreiras acústicas exteriores?

Sim, mas para aplicações externas, o material de revestimento e o revestimento devem ser selecionados para durabilidade externa. Recomenda-se aço revestido colorido com revestimento PVDF ou aço inoxidável. As bordas e juntas do painel devem ser vedadas para evitar a entrada de água, e a estrutura de suporte deve ser projetada para suportar cargas de vento.

5. Como é feita a limpeza dos painéis sem prejudicar o desempenho acústico?

O revestimento liso e não poroso pode ser limpo com detergentes neutros e um pano macio. Evite produtos de limpeza abrasivos que possam riscar a superfície ou danificar as perfurações. Se a película protetora de PVC ainda estiver no lugar, ela deverá ser removida após a instalação e limpeza final.
