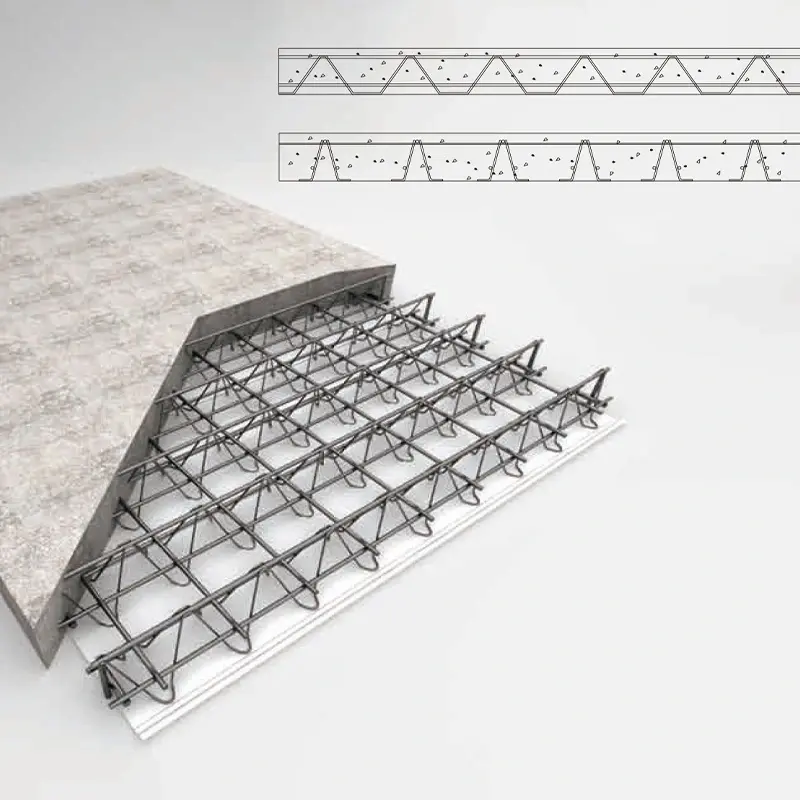

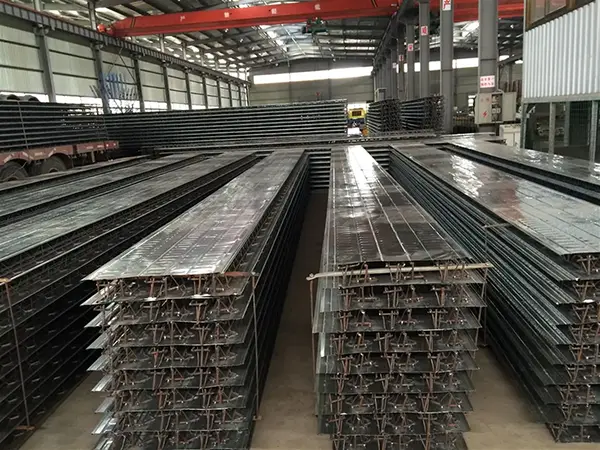

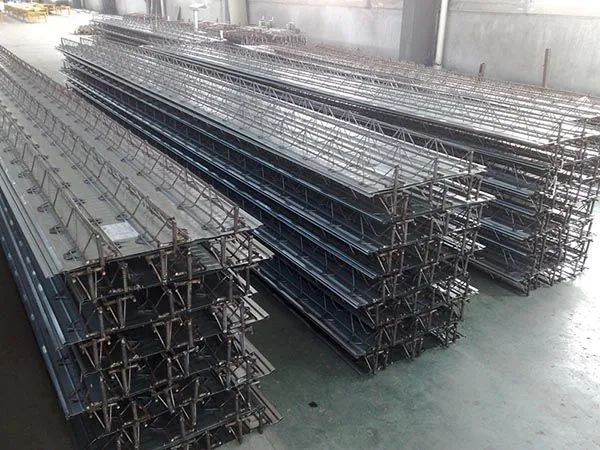

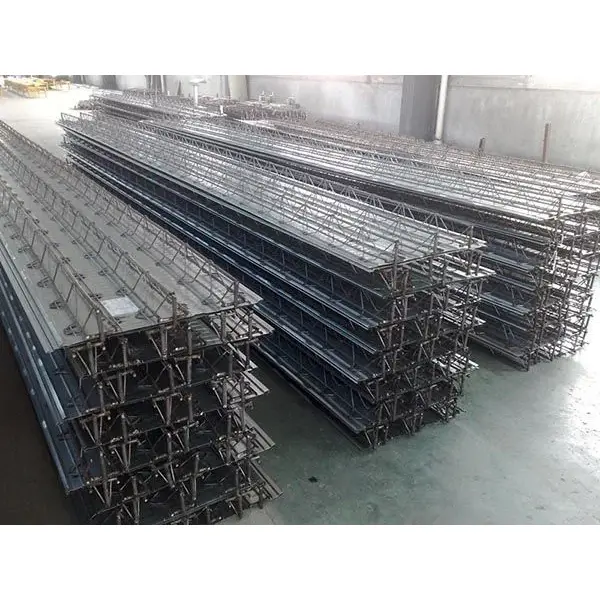

O deck de treliça de vergalhão é um painel composto de suporte de carga formado pela combinação de uma treliça de vergalhão de aço com uma placa inferior em uma linha de produção automatizada. A treliça em si consiste em barras de corda superior, barras de corda inferior e barras de alma unidas por meio de soldagem por resistência a ponto, criando uma estrutura triangular estável. Esta treliça é então soldada a uma placa inferior, normalmente uma chapa de aço galvanizado com 0,5 mm de espessura ou uma placa de fibrocimento.
Materiais de construção SENBOfornece este produto como parte de sua linha de pisos com estrutura de aço. O deck serve como fôrma permanente durante a construção e posteriormente contribui para o desempenho estrutural da laje de concreto.
As barras de corda superior e inferior são geralmente feitas de aço HRB400 ou CRB550, enquanto as barras de alma normalmente usam aço HPB300, HRB400 ou CPB550. As barras de suporte verticais e horizontais são geralmente HPB300 ou HRB400.
Quando uma chapa de aço galvanizado é usada como fôrma de fundo, sua espessura é de 0,5 mm, o limite de escoamento é de pelo menos 250 N/mm² e o peso do revestimento galvanizado dupla face é de pelo menos 120 g/m². A folha inferior vem em duas larguras: Tipo A (600 mm) e Tipo B (576 mm).
As alturas das treliças de aço variam de 50 mm a 340 mm, correspondendo a espessuras de laje de 80 mm a 370 mm. Os diâmetros da corda superior e inferior são de 6 a 12 mm e os diâmetros da barra de alma são de 4 a 8 mm. Existem várias séries de produtos, como TD1–TD7 e HB1–HB8, sendo TD3-90 um modelo comumente usado.
Os produtos são classificados de acordo com o tipo de fôrma de fundo. O tipo tradicional utiliza chapa de aço galvanizado, enquanto o tipo permanente (não removível) utiliza concreto de agregado fino ou placa de fibrocimento. De acordo com os atlas padrão nacionais 23CG56-1 e 23CG56-2, os produtos de cofragem de fundo permanente eliminam a necessidade de remoção de cofragem no local, proporcionam um acabamento inferior liso e são adequados para ambientes húmidos ou limpos, bem como edifícios sem tectos falsos.
Um projeto super alto atualmente em construção tem uma área total de 218.000 m². A Torre A sobe 39 andares (176,1 m) e a Torre B atinge 51 andares (212,4 m). O projeto utilizou 140,8 mil m² de sistemas de treliças e 16,1 mil m² de fôrmas de borda. As espessuras das lajes variaram de 110 mm a 150 mm, e as treliças foram fabricadas com soldagem a ponto por resistência de alta frequência.
Em comparação com as lajes tradicionais moldadas no local, este método eliminou a instalação e remoção de fôrmas e a amarração manual de vergalhões. A qualidade da construção permaneceu estável e confiável durante todo o período.
O Centro de Exposições do Parque de Ciência e Tecnologia Zhongguancun AI é um projeto piloto de "construção com carbono zero" em Pequim. A estrutura de aço de quatro andares foi projetada para intensidade sísmica 8. Possui vão máximo de 3,5 me comprimento máximo do cantilever de 8,25 m.
Foi utilizado piso tipo TD3-90, com altura de treliça de 90 mm e espessura total da laje de 120 mm. O vão máximo sem apoio durante a construção foi de 3,0 m. Na zona em balanço de 8,25 m, foram instalados postes verticais duplos temporários no meio do vão para induzir uma curvatura ascendente de 1,5‰, garantindo a segurança estrutural.
A armadura é totalmente revestida de concreto, proporcionando resistência ao fogo semelhante às tradicionais lajes moldadas no local. Os testes indicam que uma laje com 100 mm de espessura (correspondente a uma treliça de aço com 70 mm de altura) atinge uma classificação de resistência ao fogo de 1,68 horas. A chapa de aço galvanizado não requer proteção adicional contra incêndio.
Em comparação com lajes compostas usando decks de aço perfilados, os decks de treliça de aço oferecem melhor resistência à corrosão. Como a chapa de aço galvanizado não contribui para a sustentação da carga estrutural na fase de serviço, a ferrugem não pode comprometer a integridade estrutural.
A produção na fábrica garante espaçamento uniforme das armaduras e espessura consistente da camada de concreto. O trabalho de amarração de vergalhões no local é reduzido em 60% a 70%. Para o projeto do porão Xiqing Houtai Plot G em Tianjin, o uso dessa tecnologia encurtou o período de construção em aproximadamente 10 dias e resultou em uma economia total de custos de 1,972 milhão de RMB. O custo abrangente por metro quadrado foi mais de 20% inferior ao das lajes mistas tradicionais.
Os parâmetros a seguir são baseados no padrão da indústria JG/T 368-2012 e nos atlas padrão nacionais. A personalização está disponível.
| Indicador de desempenho | Parâmetro/Especificação | Padrão/Notas |
|---|---|---|
| Padrão Executivo | JG/T 368-2012 "Decks de treliça de aço" | Padrão atual da indústria |
| Base de projeto | 22G522-1, 23CG56-1/2 | Atlas padrão nacional |
| Material de vergalhão de treliça | Acordes superiores/inferiores: HRB400/CRB550; Membros da Web: HPB300/HRB400 | |
| Altura da treliça | 50–340 mm | Corresponde à espessura da laje 80–370 mm |
| Diâmetro do acorde superior/inferior | 6–12mm | |
| Diâmetro do membro da web | 4–8mm | |
| Espessura da Placa Inferior | Chapa de aço galvanizado: 0,5 mm; Concreto de agregado fino: 18–25 mm; Placa de fibrocimento: 12–20 mm | |
| Revestimento Galvanizado | ≥120g/m² | Frente e verso |
| Largura do painel | Tipo A: 600mm; Tipo B: 576mm; Tipo C (cofragem permanente): 1200 mm | |
| Comprimento do painel | 1,0–12,0 m (Máx. até 7,2 m) | |
| Capacidade de cisalhamento de solda | Nós: conforme Tabela 7; Apoio ao acorde inferior: ≥6 kN; Apoio ao acorde superior: ≥13 kN |
1. A pré-fabricação de fábrica garante consistência.A treliça é formada por soldagem a ponto por resistência automatizada, o que mantém o espaçamento das armaduras uniforme e as dimensões precisas. Isso reduz a amarração de vergalhões no local em 60% a 70% e leva a uma qualidade de construção mais consistente.
2. Rigidez bidirecional comparável a lajes fundidas no local.O sistema pode ser projetado como uma laje bidirecional, oferecendo rigidez semelhante a uma laje de concreto armado moldada no local com armadura bidirecional. O desempenho sísmico é geralmente melhor do que lajes mistas de aço perfiladas.
3. Resistência ao fogo e à corrosão sem revestimentos extras.Como a armadura é totalmente revestida de concreto, uma laje de 100 mm atinge uma resistência ao fogo de 1,68 horas sem proteção contra fogo. A chapa galvanizada serve apenas como fôrma, portanto a corrosão não afeta a segurança estrutural.
4. intradorso liso e espessura reduzida da laje.A parte inferior é plana. Em comparação com os decks de aço perfilados padrão, a espessura total da laje pode ser reduzida em 30–50 mm, mantendo a mesma altura livre do teto, o que ajuda a reduzir a altura entre pisos.
5. Custo e benefícios de cronograma.A cofragem é eliminada, o escoramento é minimizado e a construção simultânea de vários andares torna-se possível. A chapa inferior atinge 96% de utilização da área superficial com apenas 0,5 mm de espessura de aço, reduzindo o consumo de material.
Para projeto de laje bidirecional:Os decks de treliça de vergalhão podem ser projetados como uma laje bidirecional, adicionando reforço adicional na direção transversal. Confirme com o engenheiro estrutural se a disposição do painel e as condições de suporte correspondem aos pressupostos do projeto.
Para aplicações de cofragem de fundo permanente:Escolha concreto de agregado fino ou placa de fibrocimento quando for necessária uma parte inferior lisa sem teto suspenso. Verifique se o ambiente é adequado para o material de cofragem de fundo selecionado.
Para cantilevers longos:Podem ser necessários apoios temporários, como demonstrado no projecto Zhongguancun, onde foram utilizados postes duplos para induzir curvatura ascendente. Calcule os requisitos de deflexão e curvatura com base no comprimento real do cantilever e nas cargas de construção.
Durante a instalação:Garanta a qualidade da soldagem em todos os nós e suportes. Siga o espaçamento de solda e a pressão do eletrodo especificados. Para chapas galvanizadas, evite calor excessivo que possa danificar o revestimento. Proteja os painéis da umidade se forem armazenados no local por longos períodos.
1.Sistemas de piso e cobertura para estruturas metálicas altas e super altas.
2.Estruturas de piso em balanço longo e grande.
3.Operação de plataformas e pisos em plantas industriais e armazéns logísticos.
4.Edifícios que exigem resistência à umidade, resistência à corrosão ou ambientes de salas limpas, onde é recomendada a cofragem permanente do fundo.
As lajes compostas de chapa de aço perfilada contam com a plataforma de aço como fôrma e reforço de tração. O deck de treliça de vergalhão usa uma treliça de aço separada para reforço estrutural, de modo que a folha inferior serve apenas como cofragem. Isto significa que a folha inferior pode ser mais fina (0,5 mm) e a corrosão não afeta a capacidade estrutural. A parte inferior da laje também é mais plana.
A fôrma de fundo permanente (concreto de agregados finos ou placa de fibrocimento) elimina a necessidade de desformar a fôrma após a cura do concreto. Ele fornece uma parte inferior lisa e limpa que pode ser deixada exposta sem teto suspenso. Isto é especialmente útil em aplicações úmidas, limpas ou arquitetônicas.
Sim. Ao adicionar reforço transversal e projetar os suportes do painel de acordo, o sistema pode alcançar um comportamento de laje bidirecional semelhante a uma laje moldada no local. O projeto deve levar em conta as dimensões do painel e a orientação da treliça.
Os requisitos de suporte dependem da altura da treliça, espessura da laje e vão. Para vãos típicos até cerca de 3 m, poderá não ser necessário qualquer suporte temporário. Para vãos mais longos ou cantilevers, são usados postes ou escoras temporárias. As tabelas de vãos do fabricante e os cálculos do engenheiro estrutural devem determinar a disposição exata.
O principal padrão da indústria é JG/T 368-2012 "Steel Truss Floor Decking". As referências de projeto incluem atlas de padrões nacionais 22G522-1 e 23CG56-1/2. Os testes de material e solda seguem os requisitos destes documentos.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de decks de treliça de vergalhão, decks de piso de perfil aberto, decks de piso de suporte de carga e outros produtos de envelope de metal. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
