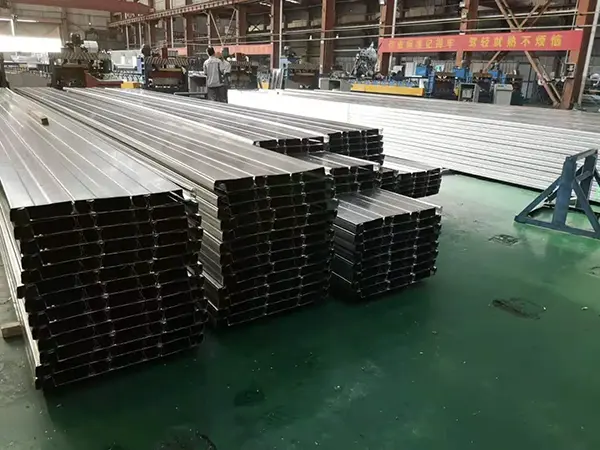

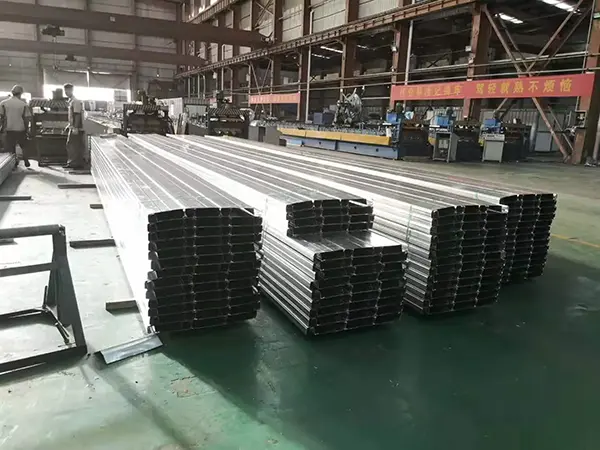

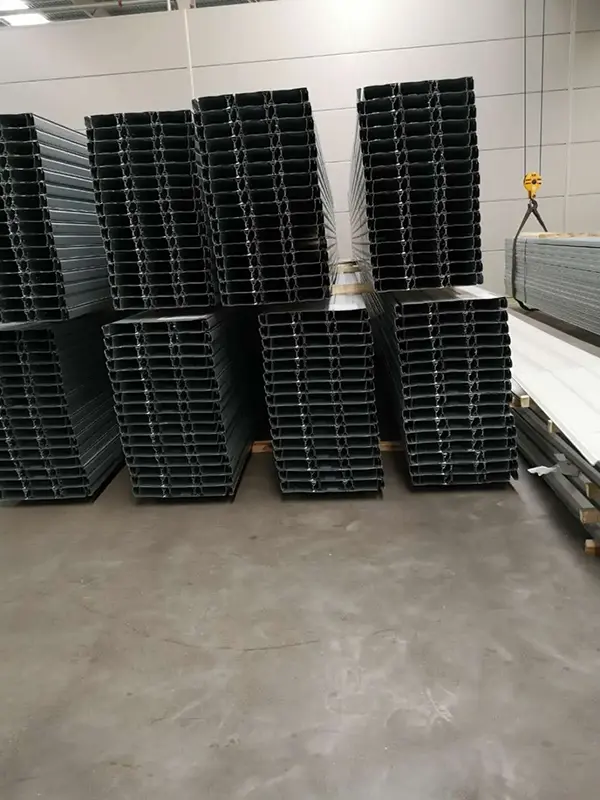

Deck de aço de perfil fechado

O deck de aço de perfil fechado (também conhecido como chapa de aço perfilada de tipo fechado) é um painel de construção corrugado formado à temperatura ambiente a partir de bobinas de aço galvanizado por imersão a quente usando uma linha contínua de conformação a frio de vários rolos. Sua principal distinção em relação ao deck de perfil aberto é que a parte inferior da ranhura da nervura é totalmente vedada, criando uma cavidade oca fechada em forma de cunha ou trapezoidal.

Materiais de construção SENBOfornece decks de aço de perfil fechado como parte de sua linha de sistemas de piso composto. Esses painéis são amplamente utilizados em edifícios com estrutura de aço onde a resistência ao fogo, o intradorso plano e a construção eficiente são requisitos essenciais.

Características estruturais

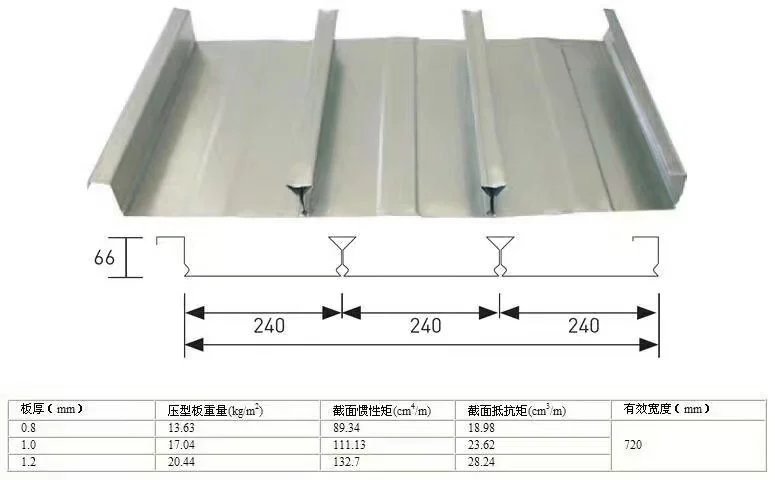

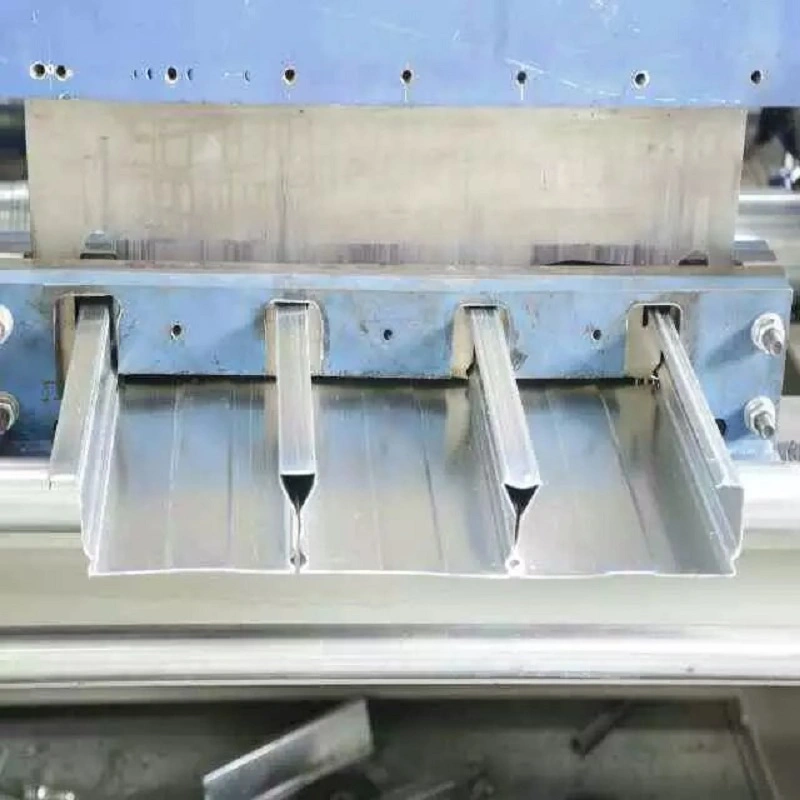

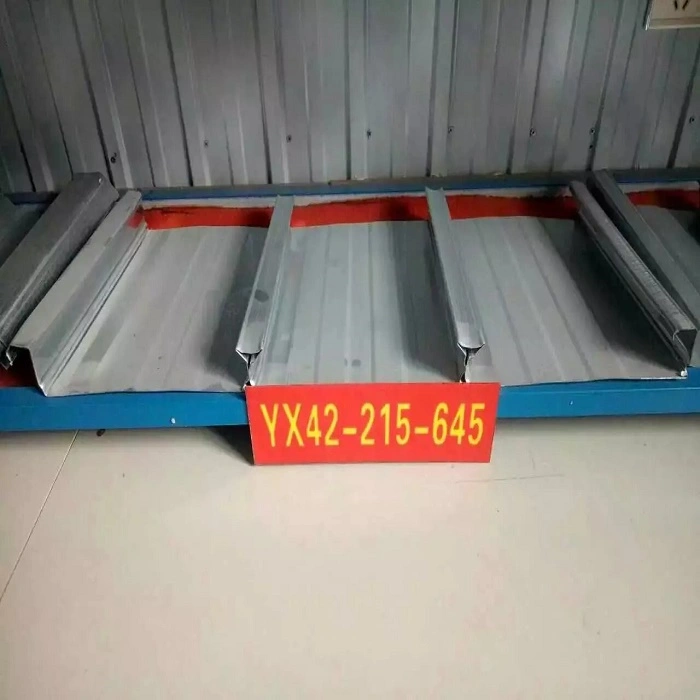

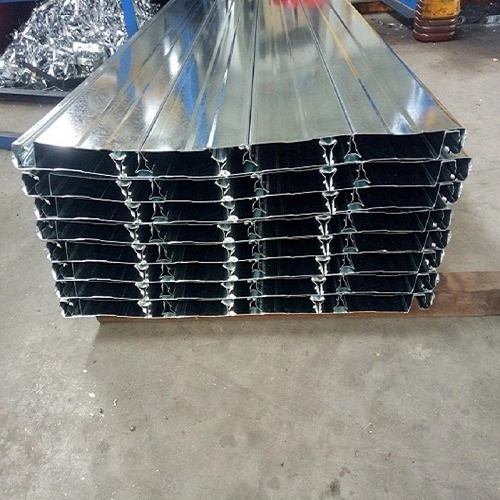

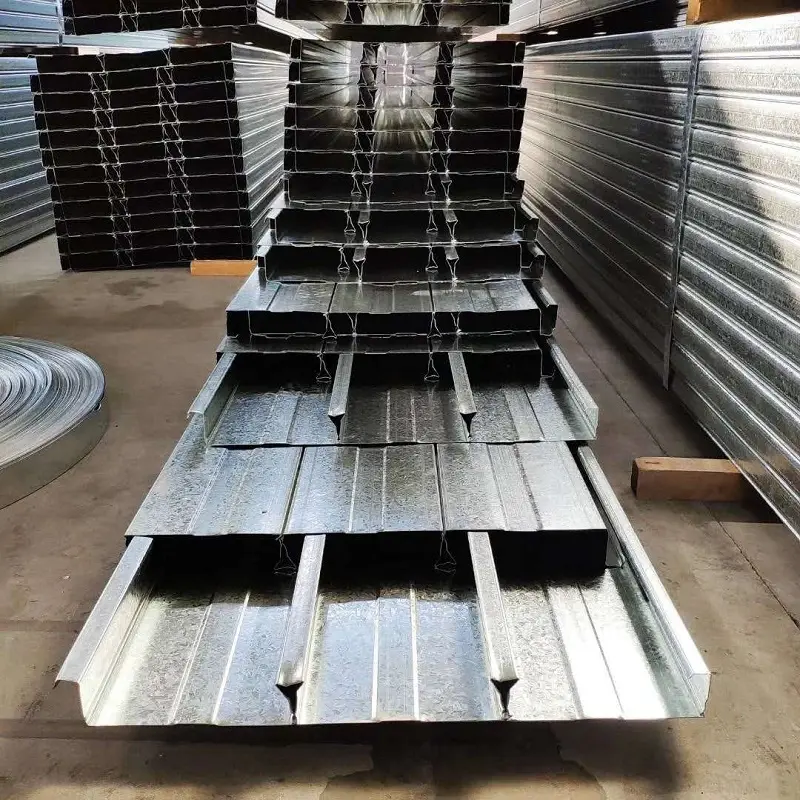

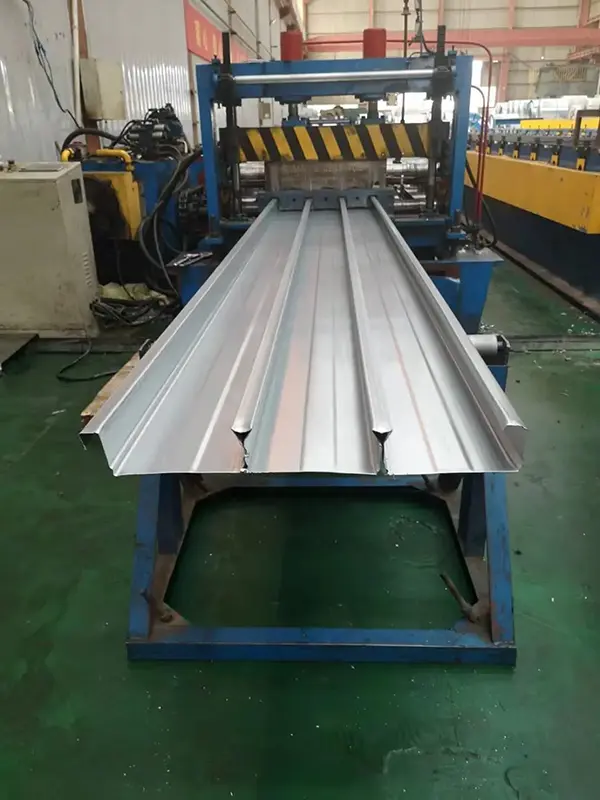

O deck é formado a partir de uma chapa de aço de largura fixa através de um processo integrado de conformação a frio de múltiplas passagens. Isso cria bordas verticais interligadas em ambos os lados e uma série de nervuras triangulares invertidas ou trapezoidais com fundos fechados. Tomando como exemplo o modelo YX65-185-555: a altura da nervura é de 65 mm, a largura da onda é de 185 mm e a largura efetiva de cobertura é de 555 mm. Para o modelo YXB48-200-600, a altura da nervura é de 48 mm, o passo da onda é de 200 mm e a largura efetiva é de 600 mm. Outro modelo aprimorado apresenta altura de nervura de 68 mm, passo de onda de 196 mm e perfil triangular invertido com largura de 36 mm e altura de 31 mm.

Material Base e Processo de Fabricação

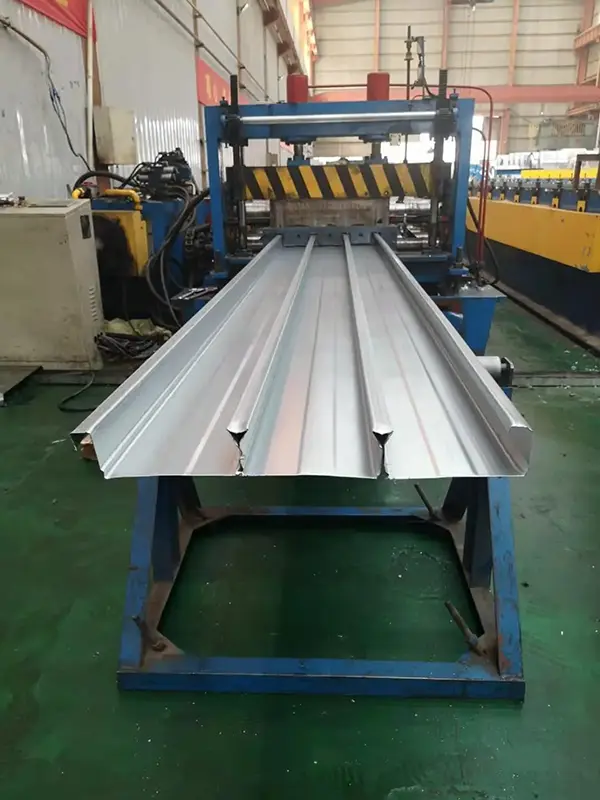

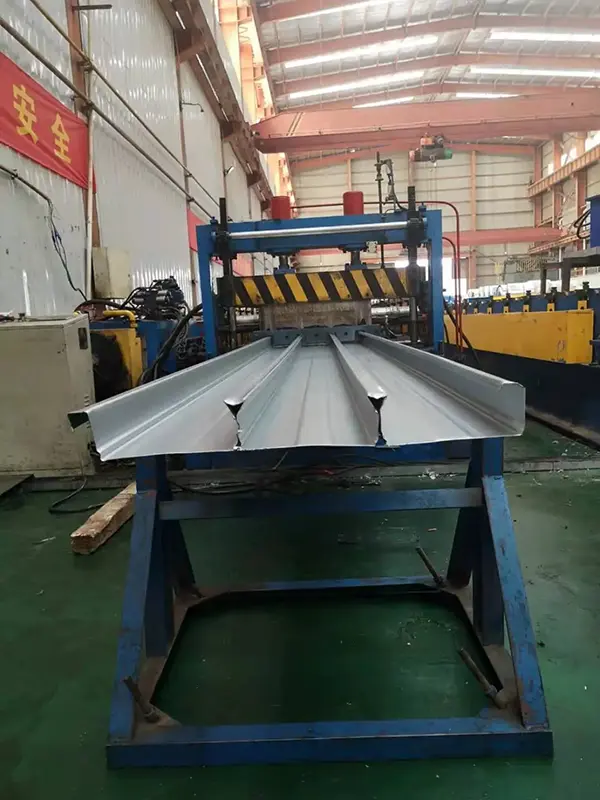

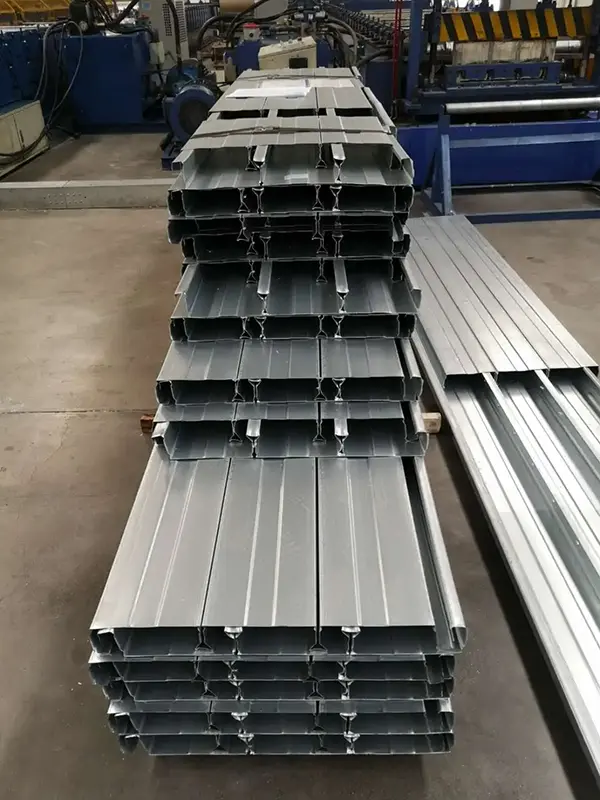

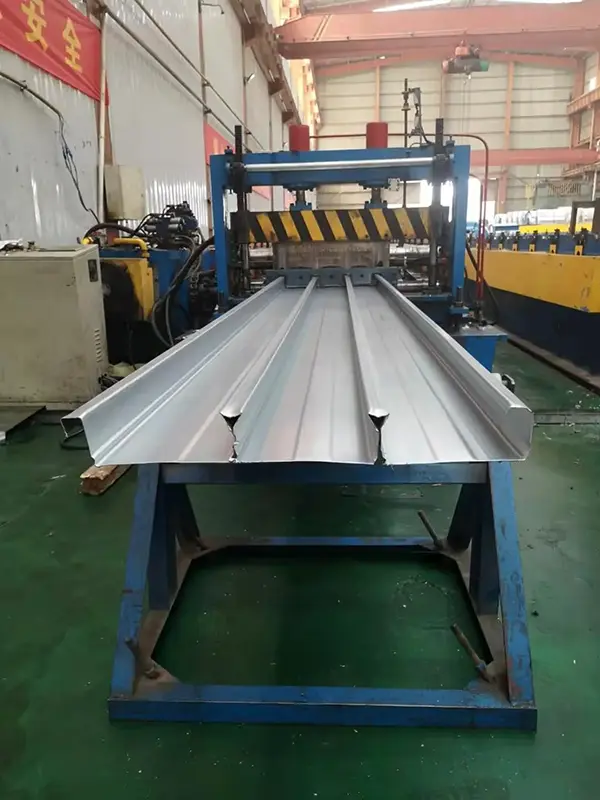

O material base consiste em bobinas de aço galvanizado por imersão a quente com largura de aproximadamente 1.000–1.250 mm. Os materiais incluem classes como Q235, Q345 ou SGC490, com espessuras variando de 0,7 mm a 1,5 mm. O peso da galvanização frente e verso é normalmente de 80 a 275 g/m², embora possa ser personalizado até 600 g/m² para requisitos especiais. O perfil de nervura fechada é formado usando um processo especializado de dobra a frio e deformação reversa; isso utiliza a deformação elastoplástica da chapa de aço e as características de retorno elástico para fechar automaticamente a abertura inferior. Como não há necessidade de fazer furos nas áreas de suporte de carga, a resistência à corrosão e a rigidez geral do painel são preservadas. O produto está em conformidade com a norma nacional GB/T 12755-2008, "Chapas de aço perfiladas para construção".

Verificação do desempenho real

1. Ação Composta e Capacidade de Suporte de Carga – Nervuras do Painel Totalmente Envoltas em Concreto

A principal vantagem do deck de tipo fechado sobre o deck de tipo aberto reside em seu design de nervuras fechadas. Após a concretagem do concreto, as nervuras do painel são completamente revestidas de concreto, criando um efeito de ligação semelhante ao das barras de reforço em lajes moldadas no local. Isto permite que as respectivas resistências dos materiais de aço e concreto sejam totalmente utilizadas, alcançando uma verdadeira ação composta. O centroide da seção do deck com nervuras fechadas está localizado a aproximadamente 16 mm da parte inferior do painel. Ao analisar a capacidade de carga estrutural da laje mista usando a teoria plástica, o braço de alavanca interno entre o centro da força de compressão do concreto e o centro da força de tração do aço é maior e a resistência do material é utilizada de forma mais completa; conseqüentemente, lajes mistas de nervuras fechadas oferecem maior capacidade de carga estrutural ou maior fator de segurança.

2. Resistência ao fogo – Não é necessário revestimento resistente ao fogo

Testes de resistência ao fogo verificaram que lajes mistas perfiladas de aço e concreto com nervuras fechadas apresentam excelente absorção de calor e resistência ao fogo sob condições padrão de aumento de temperatura, atendendo aos requisitos de classificação de incêndio (1,5 horas) para lajes de piso de edifícios Classe I. Como o projeto de nervuras fechadas envolve completamente a chapa de aço em concreto, evitando a exposição direta ao calor ao aço, essas lajes geralmente atendem aos padrões de segurança contra incêndio em edifícios altos, sem a necessidade de revestimentos de spray resistentes ao fogo adicionais. Essa característica economiza custos de materiais e evita a poluição ambiental durante a construção.

3. Parte inferior plana e acabamento fácil – alta utilização de altura livre

A parte inferior da laje de nervuras fechadas é plana com teias bem ajustadas, permitindo um acabamento flexível do teto com base nas necessidades arquitetônicas: a superfície pode ser pintada com spray para criar um teto estilo ranhurado, revestida e pintada com revestimentos à base de água para um teto liso e plano, ou diretamente coberta com tecido de parede ou papel de parede. O exclusivo sistema de suspensão por fenda da laje facilita a instalação de tetos falsos. Além disso, o projeto da laje mista permite reduzir a espessura da laje, aumentando assim a altura livre do teto do edifício.

4. Construção Eficiente – Economia em Aço de Reforço

Durante a construção, a colocação de uma única barra de reforço de tração inferior dentro de cada canal de nervura atende aos requisitos estruturais de suporte de carga, resultando em menos uso de aço em comparação com os métodos tradicionais. Quando as cargas do nível superior são moderadas, a laje nervurada fechada pode substituir inteiramente a camada inferior de armadura; isso reduz a fabricação de aço no local e a intensidade de mão de obra, ao mesmo tempo que acelera a velocidade de construção. Devido ao projeto da alma com nervuras fechadas, o concreto pode ser vazado sem a necessidade de placas de fechamento final. A instalação envolve a colocação dos painéis de acordo com o layout do projeto numerado e sua soldagem às vigas de aço, após o que as etapas subsequentes de construção podem prosseguir imediatamente.

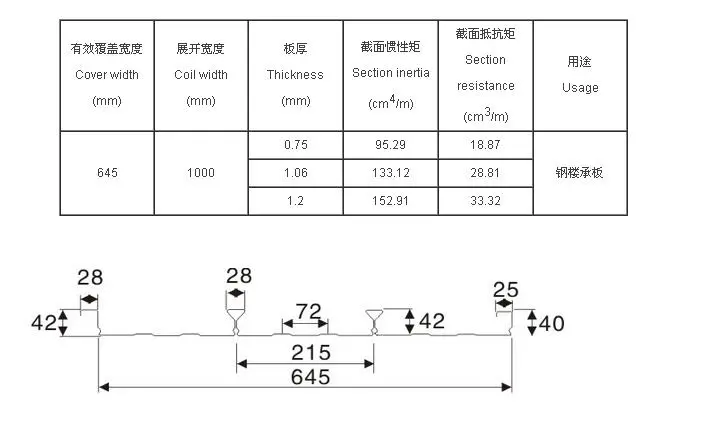

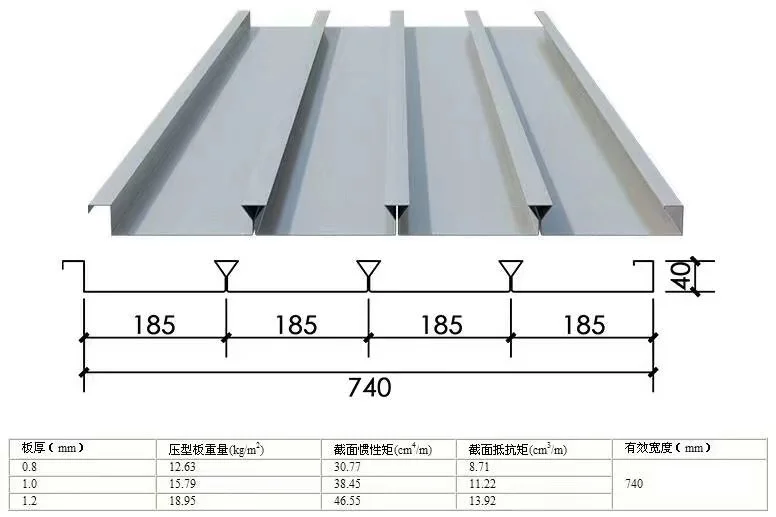

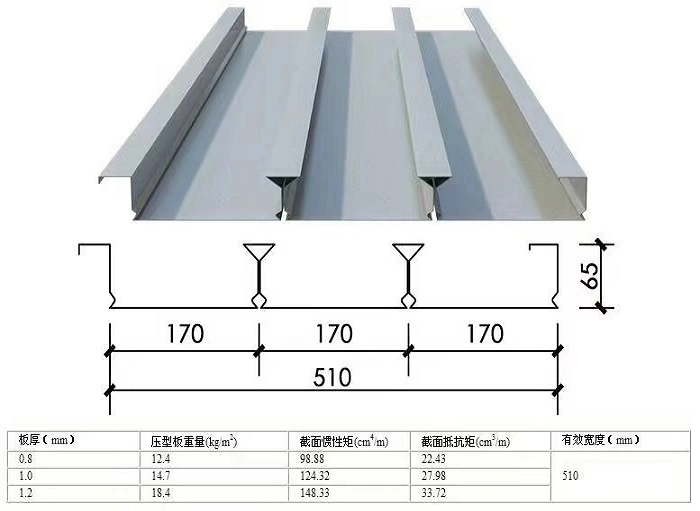

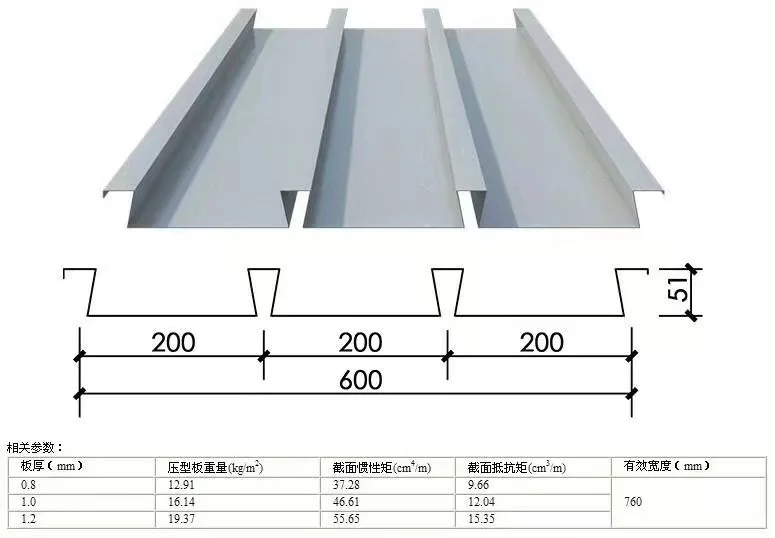

Visão geral das principais especificações

Principais vantagens

Ação Composta Verdadeira:O projeto de nervuras fechadas envolve totalmente as nervuras em concreto – agindo como vergalhões em uma laje moldada no local – permitindo a sinergia aço-concreto e resultando em maior capacidade de carga e fatores de segurança.

Excelente resistência ao fogo:Atende ao requisito de resistência ao fogo de lajes de piso de edifícios Classe I (1,5 h) sem a necessidade de revestimentos ignífugos pulverizados, oferecendo economia de custos e benefícios ambientais.

Parte inferior plana e acabamento flexível:A parte inferior plana e esteticamente agradável permite pulverização direta, revestimento superficial ou instalação em teto suspenso, atendendo a diversas necessidades estéticas arquitetônicas; também reduz a espessura da laje, aumentando assim a altura livre do teto.

Economia de vergalhões e construção eficiente:O reforço de tração pode ser configurado com base no espaçamento das nervuras para substituir o vergalhão da camada inferior, reduzindo a fabricação de vergalhões no local e acelerando o progresso da construção.

Resistência à corrosão e integridade estrutural:O processo de conformação fechada elimina a necessidade de fazer furos em áreas de suporte de carga, preservando a integridade da camada galvanizada e proporcionando resistência à corrosão superior em comparação com decks com nervuras abertas.

Aplicativos

Sistemas de piso composto para estruturas de aço altas e super altas.

Edifícios públicos de grande porte, como estádios, terminais de aeroportos, estações ferroviárias, salas de concerto e grandes teatros.

Instalações industriais e comerciais, incluindo usinas de energia, locais de fabricação de equipamentos de energia, grandes supermercados e centros logísticos.

Projetos de estruturas metálicas com rigorosas exigências quanto à resistência ao fogo e ao acabamento estético da parte inferior da laje.

Por que escolher um piso de perfil fechado?

Você está selecionando uma solução de piso para um edifício alto ou um projeto de estrutura de aço de grande vão? O piso de perfil fechado apresenta um design de nervuras fechadas que alcança uma verdadeira ação composta entre aço e concreto. Os testes de resistência ao fogo verificaram que pode atingir uma classificação de incêndio de 1,5 horas sem a necessidade de revestimentos à prova de fogo. Além disso, a parte inferior plana facilita o acabamento, a espessura da laje é reduzida e o consumo de aço de reforço é minimizado. Os perfis convencionais - como YX65-185-555 e YXB48-200-600 - têm se mostrado eficazes em vários arranha-céus, estádios e aeroportos, oferecendo alta capacidade de carga, resistência confiável ao fogo e construção eficiente. Eles fornecem uma solução de piso testada pelo tempo para seus projetos de estrutura de aço.

Perguntas frequentes

1. Como os decks de perfil fechado conseguem ação composta sem relevos mecânicos?

As próprias nervuras fechadas atuam como chaves mecânicas. Uma vez que o concreto preenche a cavidade fechada e endurece, o aço e o concreto se interligam naturalmente, semelhante à forma como as barras de reforço deformadas se ligam ao concreto. Este intertravamento geométrico é suficiente para ação composta na maioria dos projetos.

2. A parte inferior pode ficar exposta sem qualquer acabamento adicional?

Sim. A parte inferior plana geralmente fica exposta após a pintura. A pintura em spray cria um efeito de teto com ranhuras texturizadas, enquanto o revestimento superficial produz uma superfície lisa. A escolha depende da intenção arquitetônica e do nível de acabamento desejado.

3. Qual o vão máximo não escorado para decks de perfil fechado?

A capacidade do vão não escorado depende do perfil, espessura, tipo de aço e espessura da laje de concreto. Ao contrário dos decks de perfil aberto, os decks de perfil fechado geralmente apresentam características de vão diferentes devido à sua geometria fechada. Consulte sempre as tabelas de vãos do fabricante e confirme com o engenheiro estrutural.

4. É sempre necessário reforço adicional do fundo?

Nem sempre. Para cargas moderadas, o próprio deck com nervuras fechadas pode fornecer capacidade de tração suficiente, eliminando a necessidade de barras de reforço no fundo. Para cargas mais pesadas ou vãos maiores, pode ser especificada uma pequena barra em cada canal de nervura. O projeto estrutural determina o requisito exato.

5. Como o revestimento galvanizado afeta a ligação composta?

O revestimento galvanizado não prejudica significativamente a ligação entre o aço e o concreto. O principal mecanismo de ligação é o intertravamento mecânico das nervuras fechadas. O revestimento também protege o aço da corrosão durante a vida útil, pois o revestimento de concreto proporciona um ambiente alcalino.
