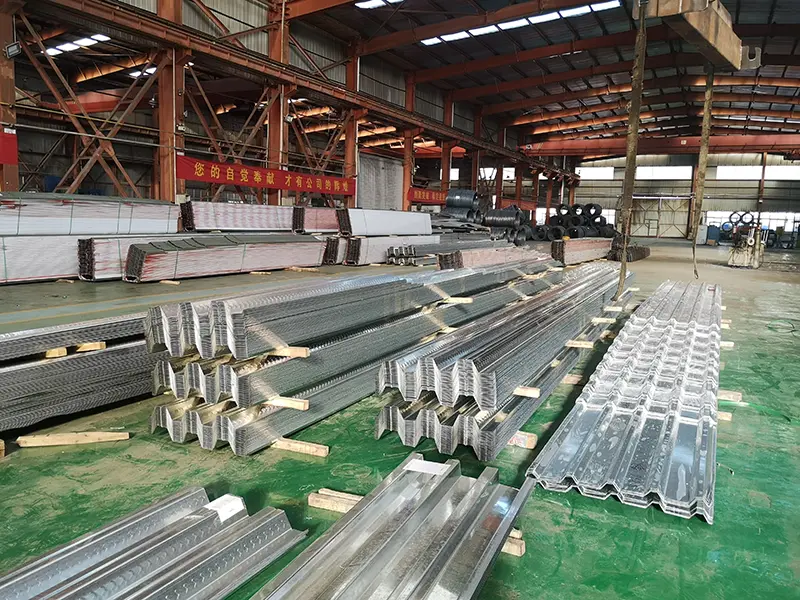

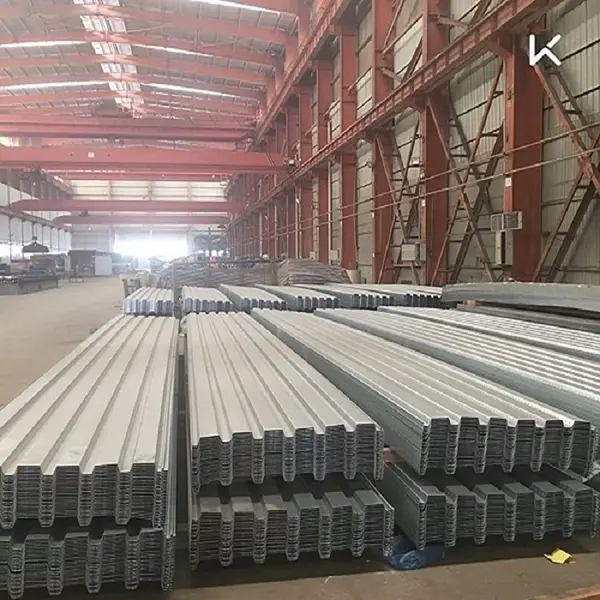

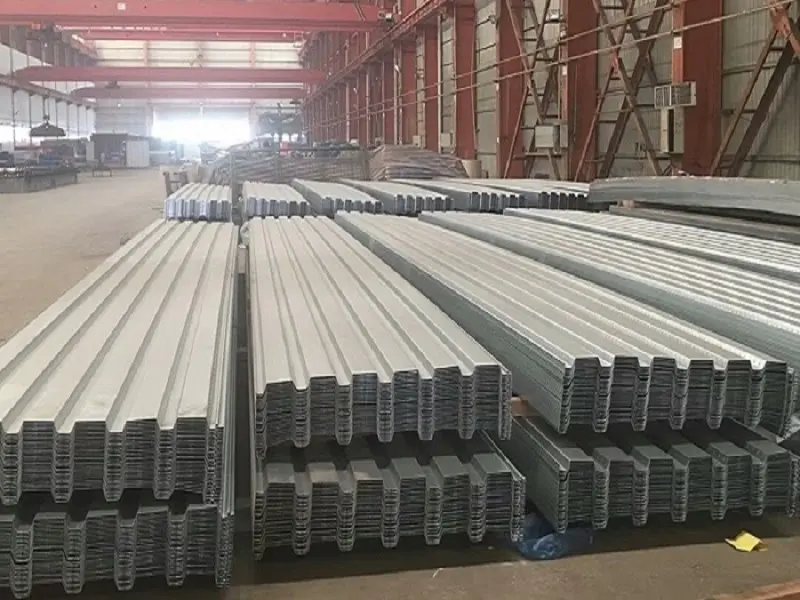

Materiais de construção SENBOfornece pisos compostos como parte de sua linha de produtos para estruturas de aço. Estas chapas de aço perfiladas servem como cofragem permanente durante a construção e como reforço de tração durante a fase de serviço, trabalhando em conjunto com o concreto para formar um sistema de piso integrado.
Lajes de piso compostas, também conhecidas como decks de piso, são um sistema de piso moderno criado pela colocação de chapas de aço perfiladas diretamente em vigas de aço e conectando-as por meio de soldagem de pinos através do convés. Isto cria um sistema que atua como uma unidade integrada para suporte de carga e deformação.
O princípio técnico baseia-se nos papéis distintos desempenhados pelo aço e pelo concreto durante as fases de construção e serviço.
Fase de Construção:A chapa de aço perfilada serve como fôrma permanente, suportando o peso próprio do concreto úmido e as cargas dinâmicas da construção. Ele fornece uma plataforma de trabalho sólida e facilita operações de fundição sequenciais de vários andares.
Fase de serviço:A chapa perfilada de aço atua como armadura de tração na parte inferior da laje, atuando em conjunto com o concreto para suportar as cargas de serviço. Isto reduz o volume necessário de vergalhões e concreto convencionais.
Com base no perfil da seção transversal da chapa de aço, as lajes mistas são categorizadas em três tipos: perfis de nervura aberta, de nervura fechada e reentrantes (ou de nervura contraída).

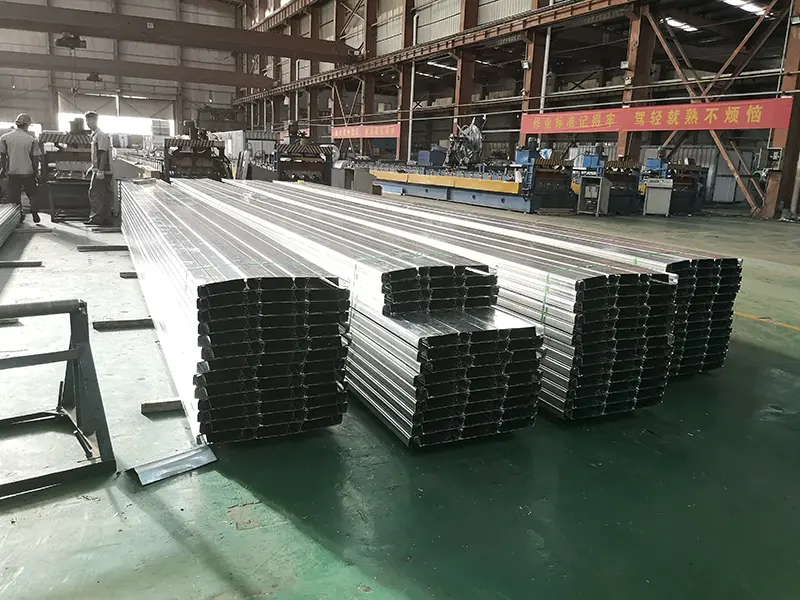

Para produtos de perfil fechado, como os modelos YXB48-200-600 e YXB65-185-555, o design de nervuras fechadas envolve totalmente as nervuras em concreto. Isto funciona de forma muito semelhante às barras de reforço em lajes moldadas no local, maximizando as respectivas propriedades estruturais do aço e do concreto, ao mesmo tempo que oferece resistência superior ao fogo.
A construção de lajes mistas deve atender aos seguintes requisitos básicos, de acordo com os padrões nacionais e códigos da indústria.
| Indicador de desempenho | Parâmetros/Especificações | Notas/Base Padrão |
|---|---|---|
| Material Básico | Q235, Q345, etc. | Bobina de aço galvanizado por imersão a quente |
| Espessura Comum | 0,7–1,5 mm | Depende do tipo de perfil e dos requisitos de carga |
| Revestimento Galvanizado | ≥120 g/m² (ambos os lados) | Atende aos requisitos antiferrugem para vida útil |
| Exemplos de perfis | YXB48-200-600, YXB65-185-555, etc. | Tipos convencionais de perfil fechado |
| Largura efetiva | 600–762 milímetros | Depende do tipo de perfil |
| Força de rendimento | 235–345 MPa | Materiais Q235/Q345 |
| Largura da nervura/ranhura | ≥50mm | Requisito para vazamento de concreto |
| Espessura Total da Laje | ≥90mm | Cobertura de concreto acima de chapa de aço perfilada ≥50 mm |
| Padrões Aplicáveis | GB 55004-2021; 05SG522 | Código obrigatório para estruturas mistas; atlas padrão nacional |
As lajes compostas atendem aos requisitos de construção rápida de estruturas de aço primárias. Depois de assentadas, as chapas de aço perfiladas servem como plataformas de trabalho imediatas, permitindo fluxos de trabalho de construção sequenciais que permitem a instalação simultânea em vários andares e a concretagem escalonada. Em aplicações de edifícios super-altos, esta característica suporta o controle eficaz do cronograma geral de construção.
Testado pelo Centro Nacional de Supervisão de Qualidade e Inspeção de Sistemas Fixos de Extinção de Incêndio e Componentes Resistentes ao Fogo, o piso composto de perfil fechado atende aos requisitos de classificação de resistência ao fogo sem a necessidade de spray à prova de fogo em certas configurações. De acordo com o Código Técnico de Proteção contra Incêndio de Estruturas de Aço (GB 51249-2017), se o piso misto atender aos requisitos de verificação de resistência ao fogo, contabilizando o efeito membrana, não são necessárias medidas adicionais de proteção contra incêndio. O efeito de membrana sob grandes deformações permite que o tabuleiro utilize o seu potencial inerente de resistência ao fogo.
O projeto de nervuras fechadas garante que as nervuras da plataforma de aço sejam totalmente revestidas de concreto, semelhante às barras de reforço em uma laje moldada no local. Isto maximiza as respectivas propriedades do aço e do concreto dentro de um sistema de reforço estrutural. Testes experimentais confirmam que os pisos de perfil fechado possuem capacidade de carga e resistência ao cisalhamento superiores em comparação com sistemas de perfil aberto.

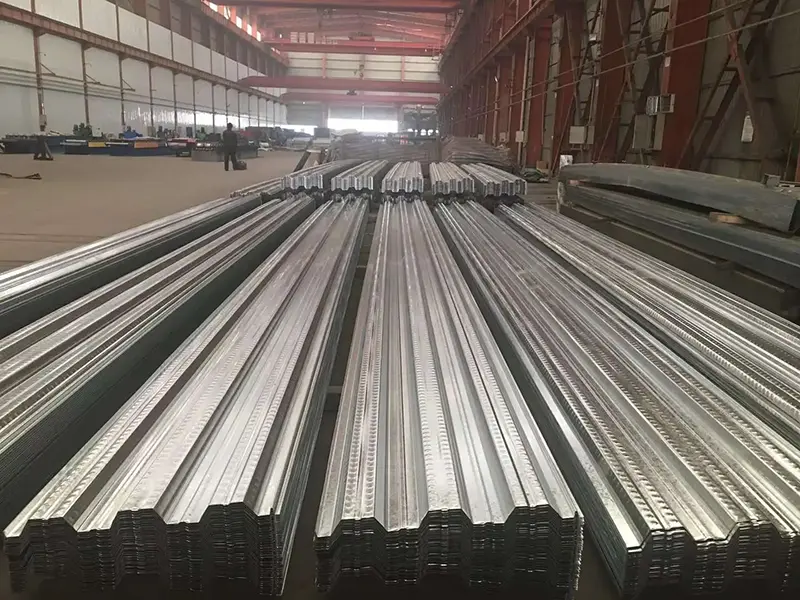

O piso composto utiliza chapas de aço perfiladas como fôrma permanente, eliminando os processos de instalação, decapagem e escoramento associados à fôrma de madeira tradicional. Durante a fase de serviço, funciona como reforço de tração inferior, reduzindo a quantidade total de vergalhões necessários. Os relevos na superfície do deck criam uma ligação forte com o concreto, e a inclusão de nervuras de reforço garante que o sistema ofereça alta capacidade de carga.
1. Fôrma Permanente sem Decapagem.Chapas de aço perfiladas substituem a fôrma tradicional, eliminando etapas de instalação, decapagem e escoramento. Isso encurta os cronogramas de construção e reduz os custos de mão de obra.
2. Função Estrutural Dupla.A chapa serve como fôrma durante a construção e como armadura de tração na fase de serviço, reduzindo o consumo de vergalhões e concreto.
3. Resistência ao fogo de tabuleiros de perfil fechado.Pisos compostos de perfil fechado testados podem atender aos requisitos de classificação de resistência ao fogo sem spray à prova de fogo, reduzindo os custos do projeto.
4. Fluxo de trabalho sequencial eficiente.O sistema suporta instalação simultânea e concretagem escalonada em vários andares. Uma vez instalado, o deck serve como plataforma de trabalho para tarefas subsequentes, como instalação no teto e roteamento de utilidades.
5. Desempenho Sísmico.O piso é conectado às vigas de aço primárias e secundárias através de pinos de cisalhamento, formando um sistema estrutural integrado com resistência sísmica melhorada.
Para seleção de perfil:Perfis com nervuras fechadas são recomendados para projetos que exigem maior resistência ao fogo e ação composta sem proteção adicional contra fogo. Perfis de nervuras abertas podem ser usados onde for preferida uma instalação mais simples ou um peso mais leve, mas a resistência ao fogo e a capacidade de carga devem ser verificadas separadamente.
Para espessura e armadura de laje:A espessura total da laje deverá ser de no mínimo 90 mm, com recobrimento de concreto de pelo menos 50 mm acima da chapa perfilada. A quantidade de reforço adicional depende dos requisitos de vão, carga e classificação de incêndio.
Para durabilidade do revestimento galvanizado:O peso padrão do revestimento galvanizado é de pelo menos 120 g/m² em ambos os lados. Para ambientes altamente corrosivos, pode ser necessário um revestimento mais pesado ou proteção adicional.
Durante a instalação:Garanta a soldagem adequada dos pinos de cisalhamento através do convés até a viga de aço. Siga o espaçamento dos pinos e a distância da borda especificados. Verifique se o tabuleiro está adequadamente apoiado durante a concretagem para evitar deflexão excessiva.
1.Sistemas de piso e cobertura para estruturas metálicas altas e super altas.
2.Edifícios públicos de grande porte, como estádios, centros de exposições e terminais de aeroportos.
3.Pisos para edifícios industriais e comerciais, incluindo plantas industriais, armazéns logísticos e estruturas de estacionamento.
4.Projetos de estruturas de aço que exigem construção rápida e fluxos de trabalho sequenciais e escalonados.
Os perfis de nervuras abertas apresentam nervuras trapezoidais expostas que não estão totalmente embutidas no concreto, enquanto os perfis de nervuras fechadas apresentam nervuras completamente fechadas. Perfis de nervuras fechadas normalmente proporcionam melhor ação composta e resistência ao fogo porque as nervuras atuam como barras de reforço e o concreto envolve totalmente o aço.
Nem sempre. Os pisos compostos de perfil fechado podem atender aos requisitos de resistência ao fogo sem spray à prova de fogo se atenderem às condições da GB 51249-2017, como a contabilização do efeito de membrana. Contudo, perfis de nervuras abertas ou tabuleiros com lajes mais finas podem exigir proteção adicional contra incêndio. Recomenda-se uma avaliação de engenharia de incêndio.
O deck é conectado a vigas de aço por meio de soldagem de pinos através do deck. Os pinos de cisalhamento são soldados através do tabuleiro até o flange da viga, criando uma conexão composta. O diâmetro dos pinos, espaçamento e embutimento devem seguir o desenho do projeto e normas pertinentes.
A espessura necessária depende do tipo de perfil, vão, espessura do concreto e cargas de projeto. Para pisos típicos de escritórios ou residenciais, é comum uma espessura de 0,8–1,2 mm, mas vãos mais longos ou cargas mais pesadas podem exigir 1,2–1,5 mm. Cálculos estruturais devem ser realizados para determinar a espessura apropriada.
O revestimento galvanizado padrão oferece boa resistência à corrosão para a maioria das aplicações internas. Para ambientes externos ou altamente corrosivos, um revestimento galvanizado mais pesado ou medidas de proteção adicionais podem ser especificados. Consulte as especificações do projeto para requisitos de durabilidade.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de decks compostos para pisos, painéis de telhado arqueados Al-Mg-Mn, painéis de telhado com costura vertical e outros produtos de envelope de metal. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
