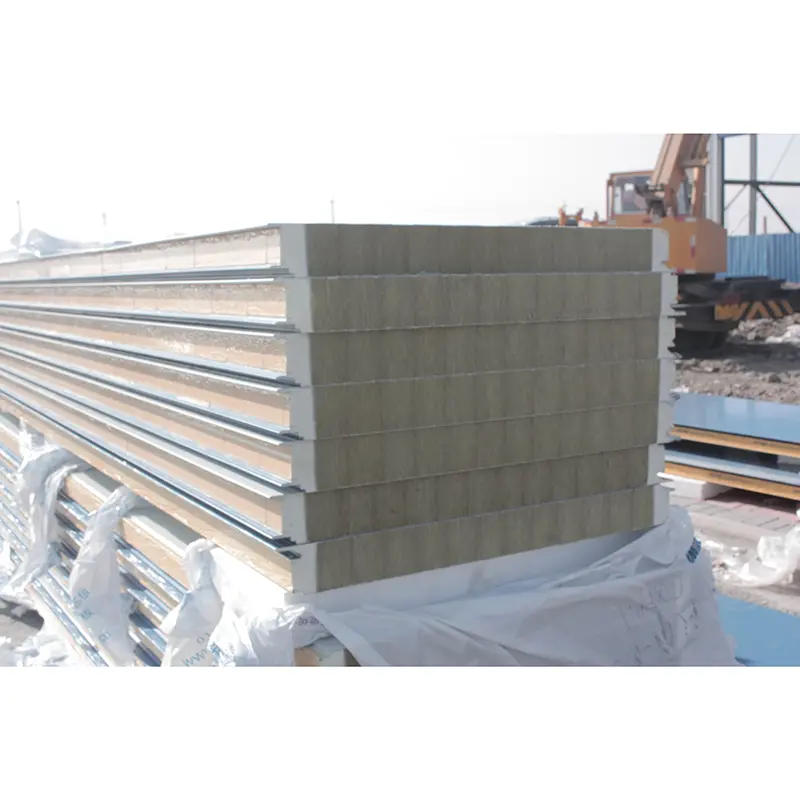

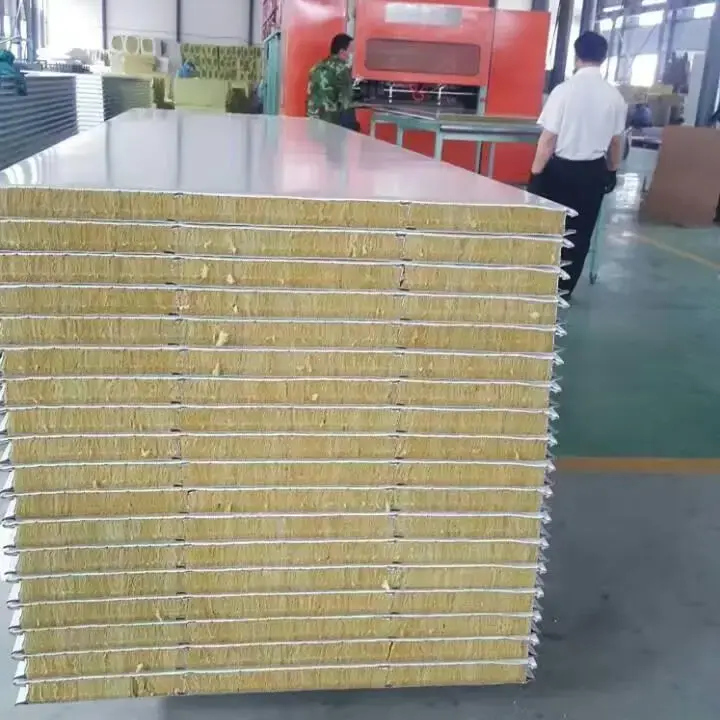

Os painéis sanduíche de lã de rocha são painéis compostos constituídos por revestimentos metálicos e um núcleo de lã de rocha. O núcleo é produzido a partir de minérios naturais como basalto e dolomita, que são derretidos em altas temperaturas, fibrosados por um processo centrífugo de quatro rolos, tratados com ligantes e hidrorrepelentes e depois curados em tiras. Antes da laminação, as tiras centrais são cortadas e giradas 90 graus para que a orientação da fibra fique perpendicular à superfície do painel. Isso melhora a resistência à compressão e a rigidez à flexão.
Os materiais de revestimento incluem aço com revestimento colorido, aço galvanizado ou aço revestido com liga de Al-Zn com espessura de 0,4 mm a 0,8 mm. Os revestimentos de superfície disponíveis são poliéster (PE), poliéster modificado com silicone (SMP), poliéster de alta durabilidade (HDP) ou fluorocarbono PVDF. A densidade do núcleo de lã de rocha varia de 100 kg/m³ a 150 kg/m³, sendo 120 kg/m³ como opção padrão. O núcleo é colado aos revestimentos metálicos com um adesivo de alta resistência para formar um painel integrado.
A espessura do painel pode ser personalizada de 50 mm a 150 mm de acordo com os requisitos do projeto. A largura efetiva é normalmente de 900 mm ou 1.000 mm, sendo 1.000 mm usados para perfis corrugados. O comprimento do painel pode atingir até 15.000 mm, dependendo das condições de transporte.
| Indicador de desempenho | Parâmetro/Especificação | Base ou Observações |
|---|---|---|
| Padrão Executivo | GB/T 23932-2009 | Painéis sanduíche com isolamento térmico com face metálica para uso em construção |
| Material de revestimento | Aço com revestimento colorido / Aço galvanizado / Aço revestido com Al-Zn | Espessura 0,4–0,8 mm |
| Material principal | Lã de rocha (fibra de basalto) | Fibras perpendiculares à superfície do painel; conteúdo de lã de escória excluído |
| Densidade Central | 100–150 kg/m³ | Padrão 120 kg/m³ |
| Condutividade Térmica | ≤0,043 W/(m·K) | Medido à temperatura ambiente |
| Força de ligação | >0,06 MPa | Entre o revestimento e o núcleo |
| Descasque a área de ligação | ≥85% | Por superfície descascada |
| Capacidade de carga flexível | ≥0,5 kN/m² na deflexão L₀/250 | Requisito mínimo padrão |
| Desempenho de combustão | Classe A (não combustível) | GB 8624 Classe A (A1) |
| Classificação de resistência ao fogo | 50 mm ≥ 60 min; 100 mm ≥ 120 min; 150 mm ≥ 180 minutos | Verificado por testes de resistência ao fogo |
| Espessura Comum | 50–150 mm | Personalizável |
| Largura efetiva | 900–1000 milímetros | Macho e ranhura 900–1000 mm; ondulado 1000 mm |
O núcleo de lã de rocha é um material fibroso inorgânico que atende ao padrão não combustível GB 8624 Classe A (A1). Os testes de resistência ao fogo verificaram que um painel sanduíche de lã de rocha com 50 mm de espessura proporciona uma resistência ao fogo de pelo menos 60 minutos, um painel de 100 mm pelo menos 120 minutos e um painel de 150 mm pelo menos 180 minutos. O núcleo pode suportar temperaturas acima de 1000°C. Não queima, derrete ou produz gotículas derretidas quando exposto ao fogo e não libera gases tóxicos. Este desempenho atende aos requisitos obrigatórios de segurança contra incêndio para materiais de envoltório de edifícios, incluindo aqueles especificados no Código de Projeto de Salas Limpas. Um projecto de aquisição pública do Huainan Mining Group exigia explicitamente uma classificação de incêndio de Classe A para painéis sanduíche de lã de rocha, reflectindo a procura crítica de segurança contra incêndios em aplicações industriais.
A condutividade térmica do núcleo de lã de rocha varia de 0,040 W/(m·K) a 0,048 W/(m·K), com valor não superior a 0,043 W/(m·K) à temperatura ambiente. Um painel sanduíche de lã de rocha com 100 mm de espessura tem um coeficiente de transferência de calor não superior a 0,404 W/(m²·K), atendendo diretamente ao padrão nacional para uma redução de 75% no consumo de energia em edifícios. Núcleos de lã de rocha foram usados nos sistemas de paredes e telhados do projeto BASF Zhanjiang Verbund Site, reduzindo efetivamente a transferência de calor entre espaços internos e externos e diminuindo o consumo de energia nas áreas de fábricas e escritórios.
A resistência de ligação entre os revestimentos metálicos e o núcleo de lã de rocha deve ser superior a 0,06 MPa. Nos testes de descascamento, o material do núcleo remanescente nas superfícies metálicas deve ser distribuído uniformemente e cobrir pelo menos 85% da área superficial colada. Quando a flecha no meio do vão atingir L₀/250, a capacidade de carga de flexão não deve ser inferior a 0,5 kN/m². Para um painel sanduíche de lã de rocha resistente ao fogo com 100 mm de espessura, a capacidade de carga de flexão medida atingiu 2,68 kN/m², excedendo significativamente o requisito mínimo. A densidade do núcleo de 120 kg/m³ e a orientação da fibra perpendicular à superfície do painel proporcionam rigidez estrutural e desempenho de flexão durante o uso a longo prazo.
A estrutura de fibra porosa do núcleo de lã de rocha proporciona uma absorção sonora mensurável. Um painel de 50 mm de espessura atinge um valor de isolamento acústico ponderado de 29 dB, reduzindo eficazmente o ruído interior causado pelo impacto da chuva ou granizo no telhado. De acordo com os testes ISO 354, o desempenho de absorção sonora atinge DELTA LA = 15,7 dB(A).
Os painéis sanduíche de lã de rocha foram validados em vários projetos do mundo real. A unidade BASF Zhanjiang Verbund, a terceira maior base de produção integrada do Grupo BASF em todo o mundo, utilizou extensivamente sistemas de painéis sanduíche de lã de rocha para paredes e telhados. O produto demonstrou resistência às intempéries e estabilidade estrutural sob condições costeiras de alta umidade e salinidade e exposição a tufões.
Outros projetos, incluindo um grande parque temático em Xangai, um arranha-céu em Pequim e plantas industriais em Guangzhou e Luoyang, usaram o material para melhorar o isolamento térmico, o isolamento acústico e a segurança contra incêndio.
Os projetos de renovação de telhados no Edifício Comercial Yixing Yunxi e no Armazém Jingtang envolveram a substituição completa dos telhados existentes por painéis sanduíche de lã de rocha e a adição de sistemas de suporte metálico para fortalecer a estrutura, melhorando a capacidade geral de suporte de carga e a resistência à pressão do vento.
O núcleo de lã de rocha é incombustível e atinge uma classificação de incêndio Classe A. Os núcleos de poliuretano são normalmente classificados como B1 ou B2. Para edifícios com elevados requisitos de segurança contra incêndio, como plantas industriais, edifícios públicos e salas limpas, os painéis sanduíche de lã de rocha são a opção mais confiável.
Solicite relatórios de testes de terceiros ao fornecedor e verifique os principais indicadores, como condutividade térmica, resistência de adesão, área de descascamento, classificação de resistência ao fogo e desempenho de combustão em relação aos requisitos GB/T 23932-2009. A inspeção no local deve incluir o nivelamento da superfície, a uniformidade do núcleo nas bordas cortadas e a ausência de arranhões na face.
Painéis com revestimentos PVDF ou HDP podem durar mais de 20 anos em condições normais de uso e manutenção. A vida útil real depende da corrosão ambiental, exposição aos raios UV, danos mecânicos e outros fatores. A inspeção e manutenção regulares podem prolongar o período de serviço.
Sim. A espessura do painel, o comprimento, a cor do revestimento e o tipo de revestimento podem ser personalizados. Recomenda-se confirmar as tolerâncias de produção, as quantidades mínimas de pedido e os prazos de entrega com o fabricante durante a fase de projeto.

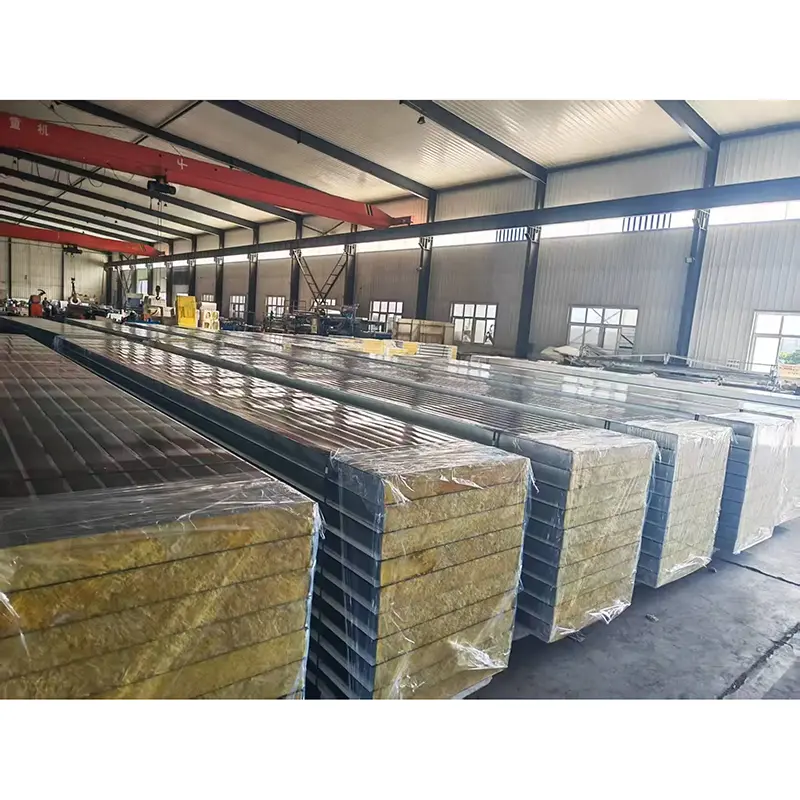

As matérias-primas recebidas são inspecionadas para cada lote, incluindo espessura do revestimento, adesão do revestimento, densidade do núcleo e orientação da fibra. As inspeções durante o processo abrangem dimensões, adesão e qualidade da superfície. Os produtos acabados são verificados quanto à embalagem e empilhamento antes do envio. Todos os produtos podem ser fornecidos com relatórios de inspeção de fábrica de acordo com GB/T 23932-2009. Relatórios de testes de terceiros também estão disponíveis mediante solicitação do projeto.
