Painéis compostos de lã de rocha são placas compostas pré-fabricadas criadas pela colagem de materiais de revestimento reforçados ou camadas superficiais em um substrato de placa de lã de rocha. O substrato em si é um produto de fibra inorgânica feito de matérias-primas como basalto, gabro e dolomita, processado por fusão em alta temperatura (acima de 1450°C) e fibração, com adição de ligantes e agentes hidrorrepelentes.
De acordo com a norma JGJ/T 350-2015 (Especificação Técnica para Aplicação de Painéis Compósitos Isolantes Térmicos e Resistentes ao Fogo), os painéis compósitos são classificados em tipos inorgânicos e orgânicos, sendo que os painéis de lã de rocha se enquadram na categoria inorgânico. Eles são ainda classificados por massa por unidade de área em Tipo I (<20 kg/m²) e Tipo II (20–30 kg/m²).
O material do núcleo consiste em tiras de lã de rocha com orientação de fibra perpendicular à superfície da placa. A superfície é reforçada com uma camada de argamassa de polímero de malha de fibra de vidro ou uma membrana de interface à base de cimento de poliuretano. Os principais indicadores de desempenho estão listados na tabela abaixo.
| Item | Tipo de argamassa de polímero de malha de fibra de vidro | Tipo de membrana à base de cimento de poliuretano | Método de teste |
|---|---|---|---|
| Densidade | ≥140 kg/m³ | ≥100 kg/m³ | GB/T 5480 |
| Coeficiente de Acidez | ≥1,8 | ≥1,8 | GB/T 5480 |
| Estabilidade Dimensional | ≤1,0% | ≤0,2% | GB/T 8811 |
| Resistência à tração perpendicular à superfície | ≥0,10 MPa | ≥0,10 MPa | GB/T 30804 |
| Condutividade Térmica | ≤0,046 W/(m·K) | ≤0,042 W/(m·K) | GB/T 10295/10294 |
| Desempenho de combustão | Classe A | Classe A | GB 8624 |
As dimensões recomendadas do produto são comprimento não superior a 1200 mm e largura não superior a 600 mm. O desvio de espessura permitido é +2 mm / -0 mm. O revestimento polimérico na superfície do material do núcleo deve ser uniforme, sem áreas não revestidas.
Este produto é composto por um revestimento de aço galvanizado ou aço pintado (0,4–0,8 mm de espessura) e um núcleo de lã de rocha, unidos por meio de um adesivo de alta resistência. Em comparação com as placas de lã de rocha padrão, oferece maior rigidez geral e capacidade de suporte de carga flexural. O revestimento metálico também aumenta a resistência às intempéries e ao impacto.
Este produto apresenta um revestimento leve de fibra de vidro colado à superfície de uma placa de lã de rocha. Projetado para isolamento em sistemas de paredes cortina opacas, é fixado à parede de base por meio de âncoras e fita de vedação de juntas. Oferece vantagens como alta eficiência de construção, custo de material relativamente baixo e facilidade de instalação.
A placa composta de lã de rocha leve com face de fibra de vidro BBMG Star-Brand® foi utilizada no projeto de parede cortina externa do empreendimento "Tianbao Jiuru Pinzhu" na Área Econômica do Aeroporto de Tianjin. Cobrindo uma área de mais de 70 mil metros quadrados, o produto atendeu aos requisitos do projeto em termos de resistência ao fogo, isolamento térmico, blindagem térmica e absorção sonora. O mesmo tipo de placa composta de lã de rocha também foi usado para o sistema de isolamento de parede cortina de fachada em um projeto de renovação de edifício comercial no centro de Tianjin. A análise comparativa dos processos de construção, custos e cronogramas indicou melhorias tanto na qualidade da construção quanto nos benefícios do projeto.
O sistema de isolamento de parede externa de gesso fino utilizando placas compostas de lã de rocha foi aplicado em projetos como Anqing Dechen Chenyunfu e Xuzhou Greenland High-Speed Rail New City. O sistema compreende placas compostas de lã de rocha, adesivos, argamassa de base, âncoras e malha de fibra de vidro resistente a álcalis. Suas características incluem incombustibilidade, ausência de emissões de gases tóxicos quando exposto ao fogo, baixa condutividade térmica e resistência às intempéries, além de isolamento acústico e capacidade de absorção.
Uma linha de produção digital totalmente automatizada para placas compostas de lã de rocha, desenvolvida pelo Instituto de Pesquisa Harbin Institute of Technology (Suzhou), emprega tecnologia de reforço e encapsulamento 3D. Esta abordagem aborda os desafios da indústria, como o desfiamento da fibra após o corte, problemas de ligação de interface e compatibilidade de materiais entre camadas. Ele permite o controle preciso da resistência à tração vertical (excedendo 100 kPa) e da espessura do revestimento (mantida entre 1–1,5 mm).
Todos os parâmetros listados abaixo são baseados em padrões nacionais ou industriais relevantes. A personalização está disponível para atender aos requisitos específicos do projeto.
| Indicador de desempenho | Parâmetro/Especificação | Padrão/Base |
|---|---|---|
| Padrões Executivos | GB/T 25975-2010; JGJ/T 350-2015 | Produtos de lã de rocha para isolamento térmico externo; Especificação técnica para isolamento térmico e painéis compósitos resistentes ao fogo |
| Material principal | Lã de rocha (fibra de basalto) | Coeficiente de acidez ≥ 1,8 |
| Densidade | 100–150 kg/m³ (Tipo de fibra vertical reforçada ≥ 140 kg/m³) | |
| Condutividade Térmica | ≤ 0,042–0,046 W/(m·K) | Depende do tipo de produto |
| Resistência à tração (perpendicular à superfície) | ≥ 0,10MPa | Requisito para sistemas de reboco fino em paredes externas |
| Estabilidade Dimensional | ≤ 0,2%–1,0% | Depende do tipo de produto |
| Massa por Unidade de Área | Tipo I < 20 kg/m²; Tipo II 20–30 kg/m² | |
| Desempenho de combustão | Classe A (não combustível) | GB 8624 |
| Resistência à temperatura | ≥ 800°C | |
| Hidrofobicidade | ≥ 98% |
1. Resistência ao Fogo Classe A.Os painéis são classificados como não combustíveis Classe A de acordo com GB 8624. Eles não emitem gases tóxicos quando expostos ao fogo, o que ajuda a atender aos requisitos obrigatórios de segurança contra incêndio para edifícios públicos e de grande altura.
2. Pré-fabricação de fábrica e eficiência de instalação.Os painéis são pré-fabricados em ambiente fabril controlado, reduzindo a necessidade de negociações úmidas no local. O tempo de instalação pode ser menor em comparação com os sistemas tradicionais de isolamento multicamadas. Os comprimentos dos painéis podem ser personalizados e o processo de colagem de fábrica contribui para uma qualidade consistente.
3. Desempenho mecânico aprimorado.A estrutura composta melhora a resistência ao impacto e ao cisalhamento em comparação com placas de lã de rocha não revestidas. Os tipos de fibra vertical reforçada alcançam uma resistência à tração perpendicular à superfície de pelo menos 0,10 MPa.
4. Desempenho de isolamento térmico.Com uma condutividade térmica na faixa de 0,042–0,046 W/(m·K), os painéis proporcionam isolamento térmico estável e contribuem para a eficiência energética do edifício quando instalados corretamente.
5. Desempenho Acústico.A estrutura de fibra porosa da lã de rocha proporciona absorção sonora, ajudando a reduzir a transmissão de ruídos externos e internos.
Para sistemas de reboco de camada fina em paredes externas:Use placas compostas de lã de rocha de fibra vertical reforçadas com resistência à tração perpendicular à superfície de pelo menos 0,10 MPa. Certifique-se de que o tipo de placa selecionado é compatível com o adesivo e a argamassa de base especificados.
Para isolamento de parede cortina opaca:Podem ser usadas placas leves com revestimento de fibra de vidro. Verifique se o sistema de ancoragem e os detalhes de vedação das juntas foram projetados de acordo com a carga de vento e os requisitos de movimento do projeto.
Para aplicações em telhados ou industriais:Placas compostas de lã de rocha com face metálica oferecem rigidez adicional e resistência às intempéries. Confirme se o revestimento metálico e o adesivo são adequados para a temperatura de serviço e condições de exposição esperadas.
Para projetos com requisitos rigorosos de segurança contra incêndio:Todos os painéis compostos de lã de rocha listados aqui são incombustíveis de Classe A. No entanto, o desempenho geral do conjunto de parede ao fogo também depende dos detalhes de instalação, fixadores e tratamento das juntas.
1.Sistemas Compósitos de Isolamento Térmico Externo (ETICS) com reboco de camada fina para fachadas de edifícios.
2.Camadas de isolamento para paredes cortina opacas, como paredes cortina de pedra ou metal.
3.Envelopes de isolamento térmico para coberturas e paredes de instalações industriais e edifícios públicos.
4.Projetos de construção de eficiência energética que exigem uma combinação de segurança contra incêndio e eficiência de construção.
As placas de lã de rocha padrão são normalmente fornecidas sem uma camada de revestimento aplicada de fábrica e podem exigir reforço adicional no local. Os painéis compostos de lã de rocha são pré-fabricados com um material de revestimento (como argamassa polimérica, malha de fibra de vidro ou chapa metálica) já colado ao núcleo de lã de rocha. Isso melhora o manuseio, a estabilidade dimensional e a resistência mecânica e pode simplificar a instalação.
Para sistemas de reboco de camada fina, geralmente é recomendada uma placa composta de lã de rocha de fibra vertical reforçada. Deve ter uma resistência à tração perpendicular à superfície de pelo menos 0,10 MPa e uma densidade de pelo menos 140 kg/m³. Confirmar sempre a compatibilidade com o adesivo e a argamassa de base especificados.
Sim, o núcleo de lã de rocha é um material inorgânico e os painéis são classificados como não combustíveis de Classe A de acordo com GB 8624. No entanto, o desempenho ao fogo da montagem completa da parede também depende do material de revestimento, adesivo, fixadores e detalhes de instalação.
Sim, muitas vezes as dimensões do painel podem ser personalizadas para atender aos requisitos do projeto. As recomendações padrão são um comprimento máximo de 1200 mm e uma largura máxima de 600 mm para placas de fibra vertical reforçadas. Placas com face metálica e placas leves com face de fibra de vidro podem ter capacidades de tamanhos diferentes. Entre em contato com nossa equipe técnica com suas dimensões específicas.
Os principais padrões incluem GB/T 25975-2010 para produtos de lã de rocha usados em isolamento térmico externo e JGJ/T 350-2015 para a aplicação de isolamento térmico e painéis compostos resistentes ao fogo. Os métodos de teste referenciados incluem GB/T 5480 para densidade e coeficiente de acidez, GB/T 8811 para estabilidade dimensional, GB/T 30804 para resistência à tração e GB 8624 para desempenho de combustão.

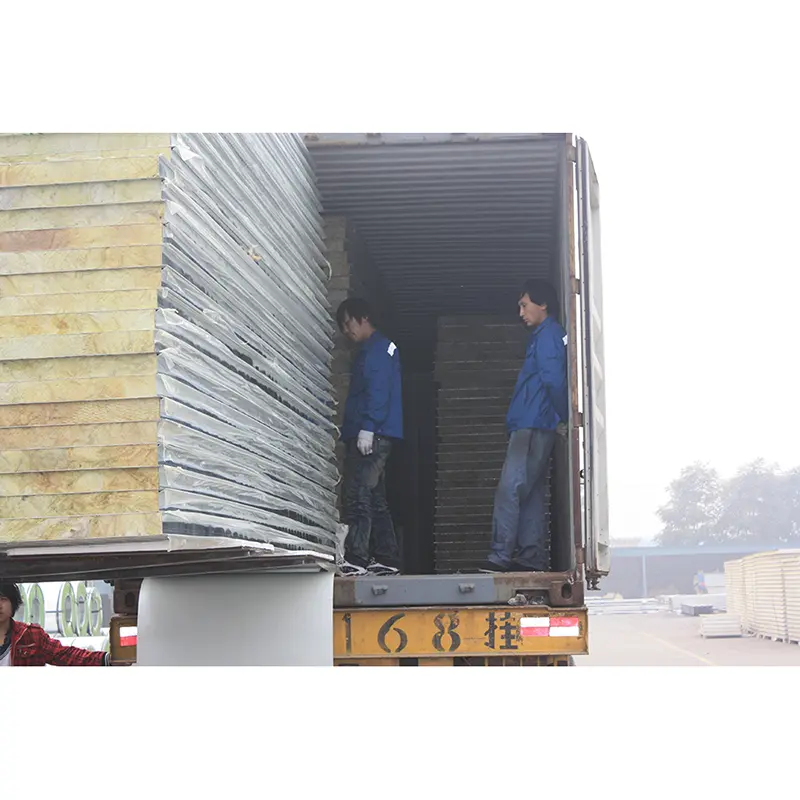

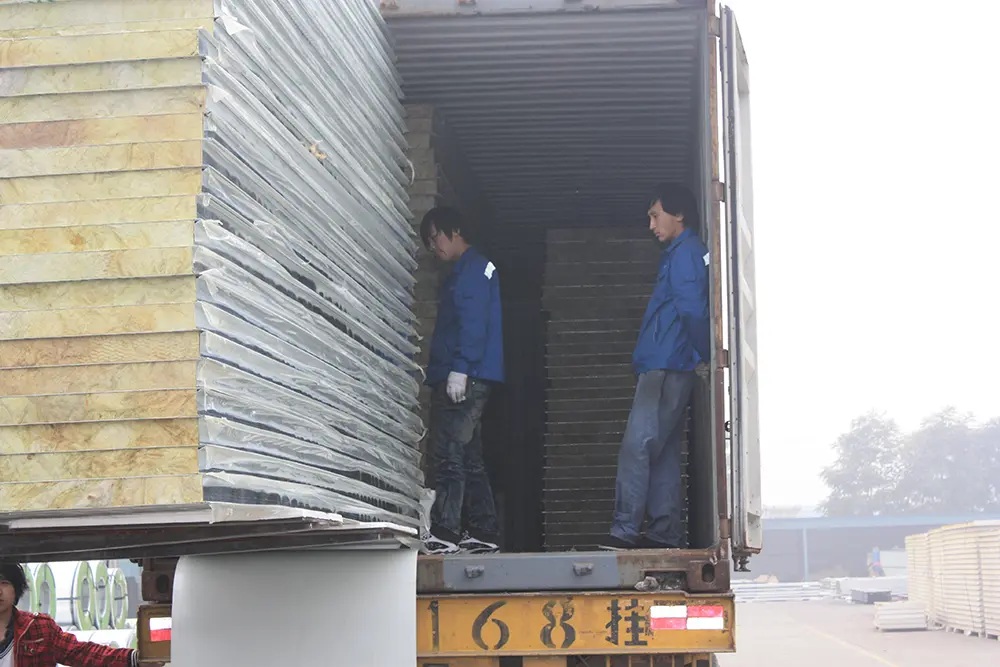

Os painéis devem ser armazenados em uma área seca e coberta, longe da luz solar direta e da umidade. Evite empilhar muito alto para evitar deformações. Durante o manuseio, utilize equipamentos de elevação adequados e evite arrastar ou deixar cair os painéis. Siga as diretrizes de instalação do fabricante para corte, ancoragem e tratamento de juntas.
Tianjin SENBO Building Materials Technology Co., Ltd. é um fabricante de painéis compostos de lã de rocha, painéis perfurados com persianas, sistemas de proteção contra vento e supressão de poeira e outros produtos de envelope metálico. Nossa base de produção está localizada na Zona de Desenvolvimento Econômico de Jinghai, Tianjin, China, equipada com linhas de produção automatizadas e um processo de inspeção de qualidade em quatro estágios. Para obter mais informações sobre nossa fábrica, certificações, capacidades de teste e referências de projetos, visite nossoSobre nóspágina ouentre em contato com nossa equipe de engenharia.
