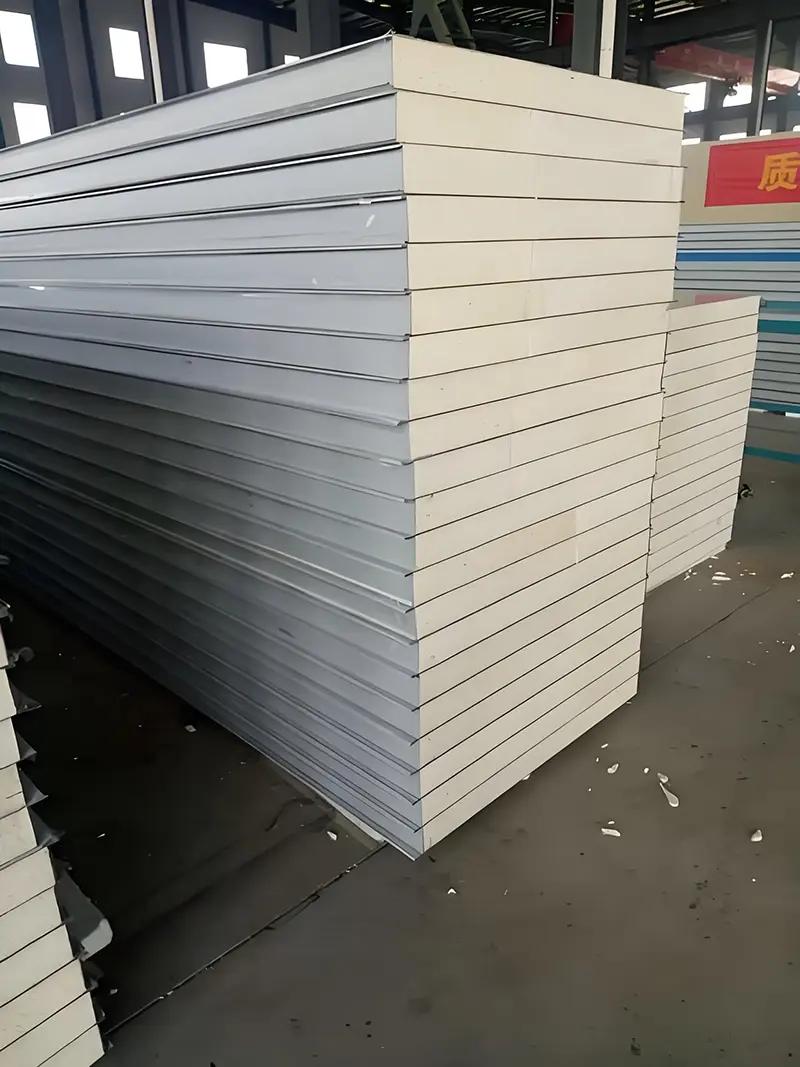

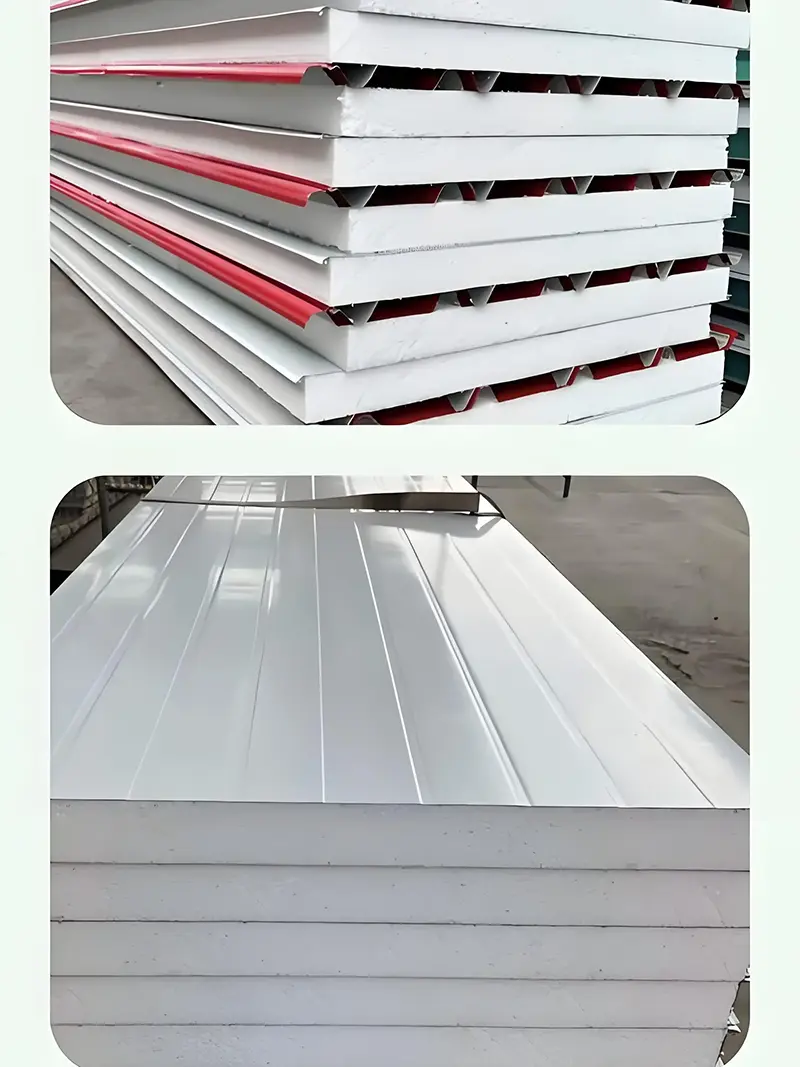

Painéis compostos de poliestireno são uma categoria de produtos de isolamento de edifícios que combinam um núcleo de espuma de poliestireno com vários materiais de revestimento para formar um painel integrado. O painel fornece isolamento térmico, suporte estrutural e funções decorativas. Com base no material de revestimento, os principais tipos são placa composta de poliestireno inorgânico, placa composta de poliestireno de cimento reforçado, placa composta de poliestireno de gesso reforçado e placa composta de poliestireno de gesso com face de papel.
Esta placa é produzida ligando uma pasta inorgânica retardadora de chama, como sulfato de cálcio hemi-hidratado, a um substrato de espuma de poliestireno expandido de baixa densidade. A tecnologia de penetração e adsorção nos poros com pressão negativa é usada para garantir uma adesão uniforme. Os dados de teste indicam uma condutividade térmica de 0,041 W/(m·K), um poder calorífico de 2,91 MJ/kg, um índice de oxigênio de 39,7% e uma classificação de desempenho de combustão de Classe A2. Durante a combustão, a placa não encolhe nem derrete e mantém a sua forma. A taxa máxima de libertação de calor e a libertação total de calor são significativamente inferiores às do substrato de espuma de poliestireno isoladamente.
Esta placa é fabricada através da fundição de uma mistura de cimento sulfoaluminato e perlita, reforçada com malha de fibra de vidro, sobre um núcleo de espuma de poliestireno autoextinguível. As especificações comuns incluem comprimento de 2.400 mm a 2.700 mm, largura de 595 mm e espessura de 50 mm ou 60 mm. A densidade superficial não excede 30 kg/m². A resistência térmica equivalente é de pelo menos 0,8 m²·K/W. A resistência à compressão da camada de cimento armado é de pelo menos 10 MPa.
Esta placa consiste numa camada de gesso de construção colada a uma placa de poliestireno. É utilizado para isolamento térmico interno em paredes externas de edifícios residenciais. As especificações comuns são semelhantes ao tipo de cimento: comprimento de 2.400 mm a 2.700 mm, largura de 595 mm e espessura de 50 mm ou 60 mm. A densidade superficial não excede 25 kg/m². O teor de umidade não é superior a 5%. A resistência térmica equivalente é de pelo menos 0,8 m²·K/W. A capacidade de carga flexural é de pelo menos 1,5 vezes o peso da placa.
Esta placa é composta por uma camada de gesso cartonado colada a uma placa de poliestireno autoextinguível. O núcleo de poliestireno tem densidade de 20 kg/m³, condutividade térmica inferior a 0,04 W/(m·K), índice de oxigênio superior a 30% e espessura de 30 mm a 40 mm. As dimensões da placa composta são 900 mm ou 1200 mm de largura e 42 mm ou 52 mm de espessura.
| Indicador de desempenho | Placa de poliestireno composto inorgânico | Placa de poliestireno de gesso reforçado | Placa de poliestireno de cimento reforçado | Placa de gesso poliestireno com face de papel |
|---|---|---|---|---|
| Densidade superficial | Não especificado | ≤25 kg/m² | ≤30 kg/m² | Não especificado |
| Condutividade Térmica | ≤0,050 W/(m·K) | Núcleo <0,04 W/(m·K) | Não especificado | Núcleo <0,04 W/(m·K) |
| Resistência à tracção | ≥0,10 MPa | Não especificado | Não especificado | Não especificado |
| Desempenho de combustão | Classe A2 | Classe B1 | Classe B1 | Classe B1 |
| Espessura Padrão | Personalizável | 50mm / 60mm | 50mm / 60mm | 42mm / 52mm |
| Padrão de Referência | JG/T 536 | 03J122 | 03J122 | 03J122 |
Placas compostas de poliestireno de cimento reforçado e placas compostas de poliestireno de gesso reforçado têm sido usadas há muitos anos em projetos de isolamento interno em paredes externas residenciais. A sequência de construção inclui a limpeza da superfície estrutural da parede, marcação de linhas de layout, preparação e reparo de painéis, colocação de placas de nivelamento, instalação de painéis compostos, tratamento de juntas e cantos do painel e acabamento da superfície do painel. Dez dias após a instalação, todas as juntas devem ser inspecionadas quanto à qualidade da colagem. Os trabalhos subsequentes só poderão prosseguir após a confirmação de que não existem fissuras.

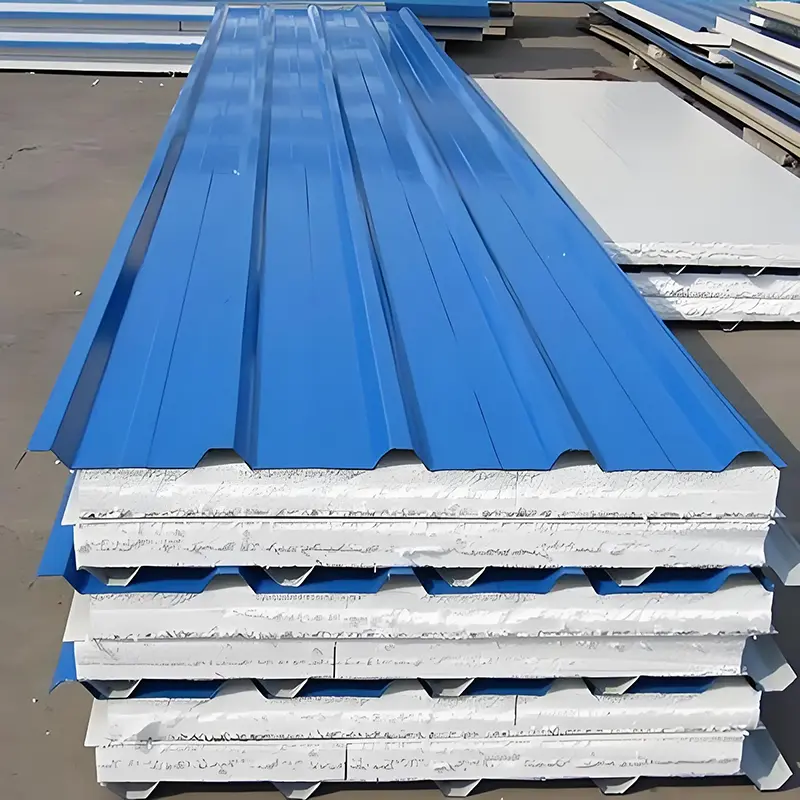

Um projeto de renovação do telhado do edifício de escritórios do Cangzhou River Affairs Bureau substituiu as chapas de aço coloridas originais por painéis compostos de isolamento de poliestireno. A área do projeto foi de 756 m² com um investimento total de 180 mil yuans. Foi adotado um fluxo de trabalho sequencial utilizando cinco turnos de guindaste e mais de 120 turnos de mão de obra. O projeto foi concluído dentro do prazo e todas as avaliações de qualidade atenderam aos padrões exigidos.
Para um conjunto residencial dos pisos 19 a 25, foi utilizado um sistema de isolamento externo com painéis compósitos de 50 mm de espessura, constituídos por uma placa de poliestireno extrudido de 30 mm e uma camada de betão leve de 20 mm. Os painéis foram fixados ao reforço da parede com arame galvanizado e fundidos monoliticamente com a parede de concreto. Este método elimina o risco de delaminação, desprendimento ou colapso da camada de isolamento. O sistema alcançou uma eficiência de isolamento com economia de energia de 60%.
A escolha depende principalmente dos requisitos de segurança contra incêndio. As placas compostas inorgânicas alcançam desempenho de combustão Classe A2 e são adequadas para projetos com códigos de incêndio mais rígidos. Placas de cimento reforçado ou gesso são normalmente classificadas como B1 e são comumente usadas para isolamento interno em edifícios residenciais. As especificações do projeto e os regulamentos locais devem orientar a seleção.
Ambos são usados para isolamento de paredes internas. A camada de revestimento de cimento possui maior resistência à compressão (≥10 MPa) e é mais resistente à umidade. A camada de revestimento de gesso é mais leve (densidade superficial ≤25 kg/m²) e oferece acabamento superficial mais fácil. Para áreas úmidas, o tipo cimento é geralmente preferido.
Alguns tipos, como os painéis compostos com uma camada de concreto leve moldada junto com a parede, têm sido utilizados em aplicações de isolamento externo. No entanto, a maioria dos tipos de gesso e cimento reforçados são projetados para isolamento interno. O uso externo requer avaliação de engenharia específica e conformidade com os códigos locais de resistência a incêndios e intempéries.
Placas compostas de poliestireno inorgânico são cobertas por JG/T 536. Placas compostas de cimento reforçado, gesso reforçado e poliestireno com face de papel são detalhadas no National Building Standard Design Atlas 03J122. Os empreiteiros devem consultar estes documentos para obter detalhes de construção e critérios de aceitação.
As matérias-primas recebidas, incluindo espuma de poliestireno, materiais de revestimento e adesivos, são inspecionadas quanto à conformidade com os parâmetros especificados. Durante a produção, as dimensões do painel, a densidade superficial e a resistência da união são monitoradas. As placas acabadas são verificadas quanto a defeitos de superfície, precisão dimensional e embalagem antes do envio. Os relatórios de teste podem ser fornecidos de acordo com os padrões de produto relevantes.
